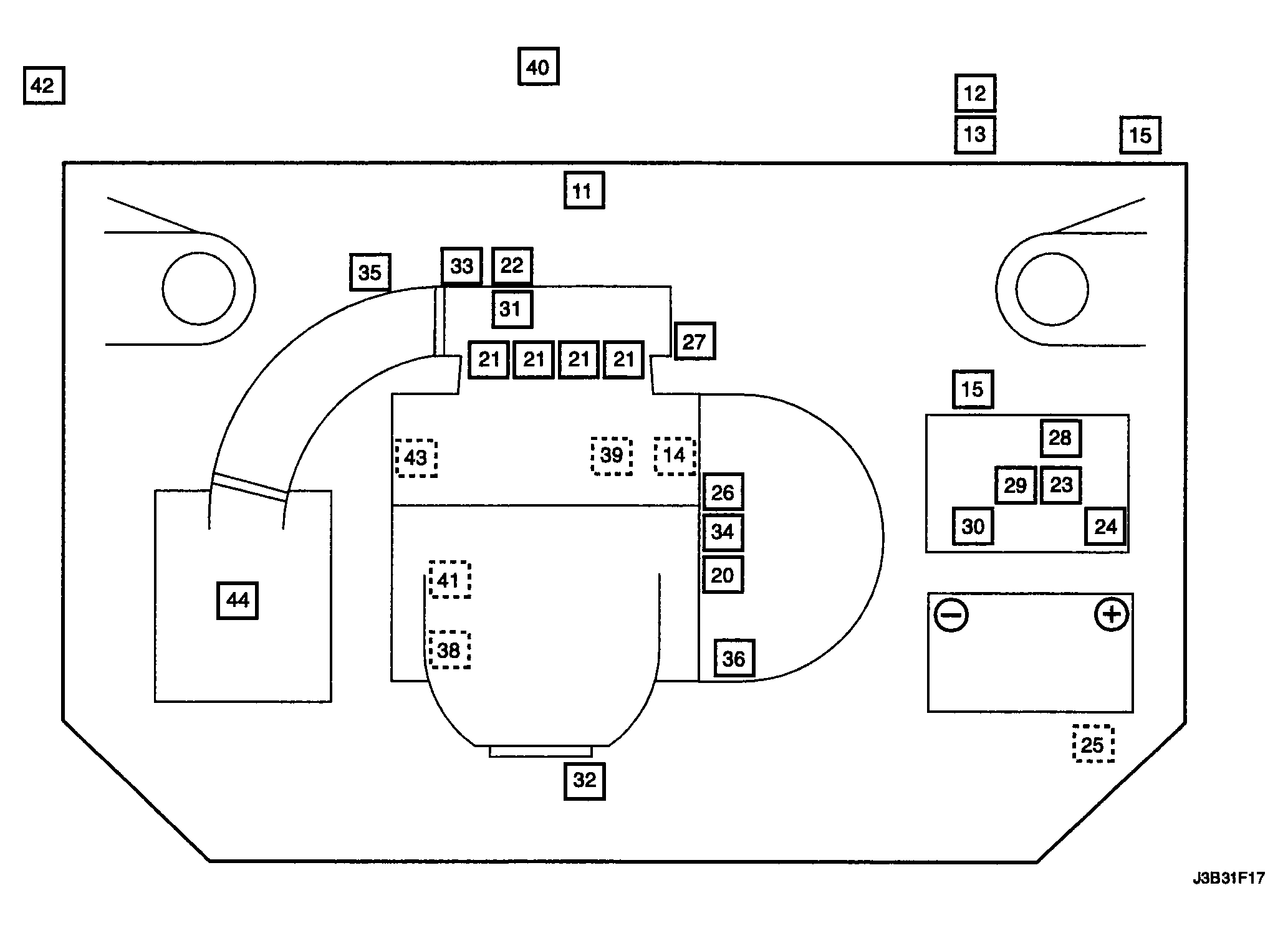

Component Location
ECM HARNESS SPECIFICATION
| Components on ECM Harness | 24. Cooling Fan Relays (High) | 34. Engine Coolant Temperature (ECT) Sensor |
| 11. Engine Control Module (ECM) | 25. Cooling Fan Control Relay (A/C Only) | 35. Intake Air Temperature (IAT) Sensor |
| 12. Data Link Connector (DLC) | 26. Electronic Ignition System Ignition Coil | 36. Vehicle Speed Sensor (VSS) |
| 13. Malfunction Indicator Lamp (MIL) | 27. Evaporative Emission (EVAP) Control Purge Solenoid | 38. Crankshaft Position (CKP) Sensor |
| 14. ECM/ABS Harness Ground | 28. Main Relay | 39. Knock Sensor |
| 15. Fuse Panel (2) | 29. A/C Compressor Relay | 40. Rear Heated Oxygen Sensor (HO2S2) |
| ECM Controlled Devices | 30. Cooling Fan Relays (Low) | 41. Camshaft Position (CMP) Sensor |
| 20. Exhaust Gas Recirculation (EGR) Valve | Information Sensors | Not PCM/ECM Connected |
| 21. Fuel Injector (4) | 31. Manifold Absolute Pressure (MAP) Sensor | 42. Evaporative Emission Canister (under vehicle, behind right rear wheel) |
| 22. Idle Air Control (IAC) Valve | 32. Front Heated Oxygen Sensor (HO2S1) | 43. Engine Oil Pressure Switch |
| 23. Fuel Pump Relay | 33. Throttle Position (TP) Sensor | 44. Air Cleaner |
