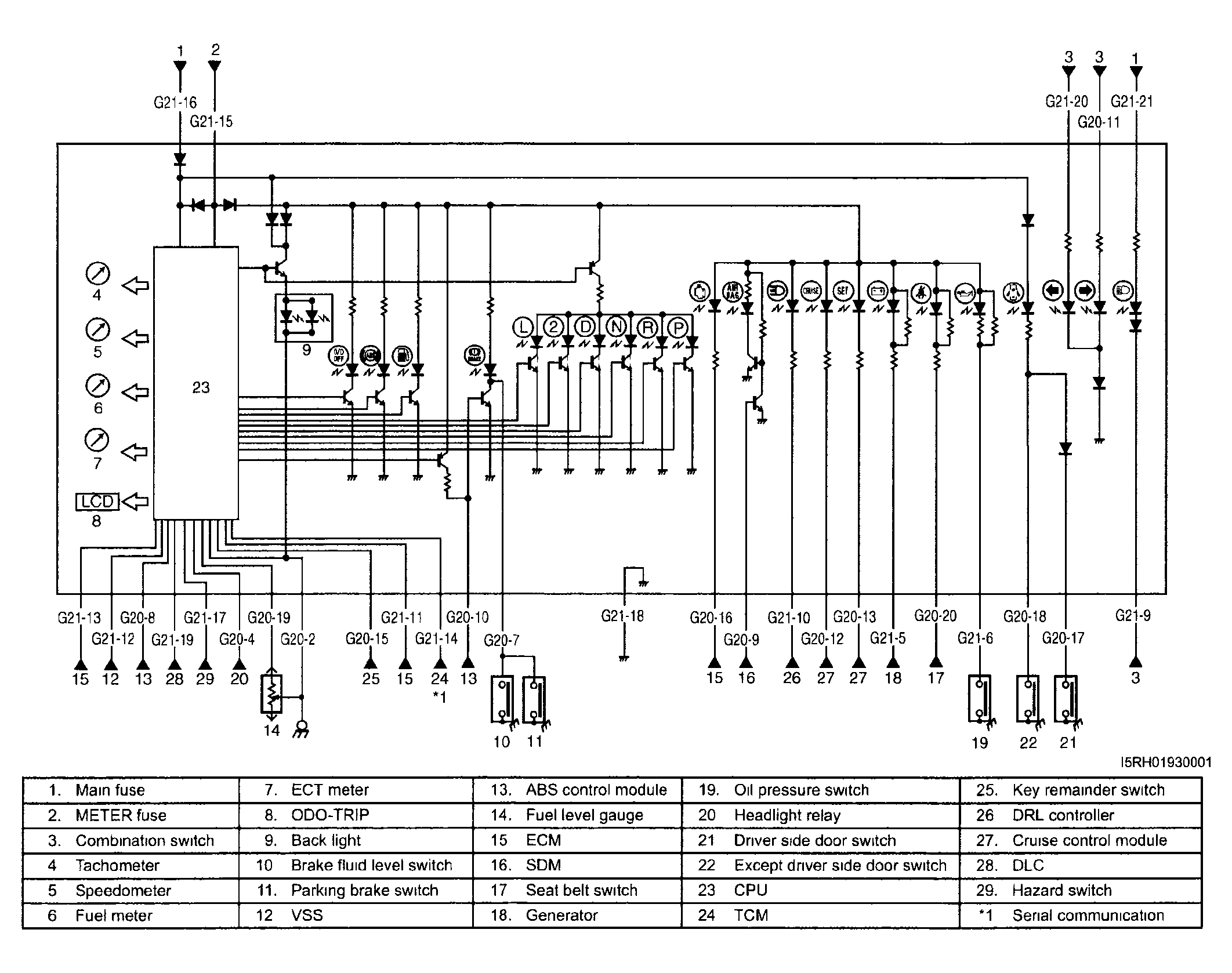

Combination Meter Circuit Diagram

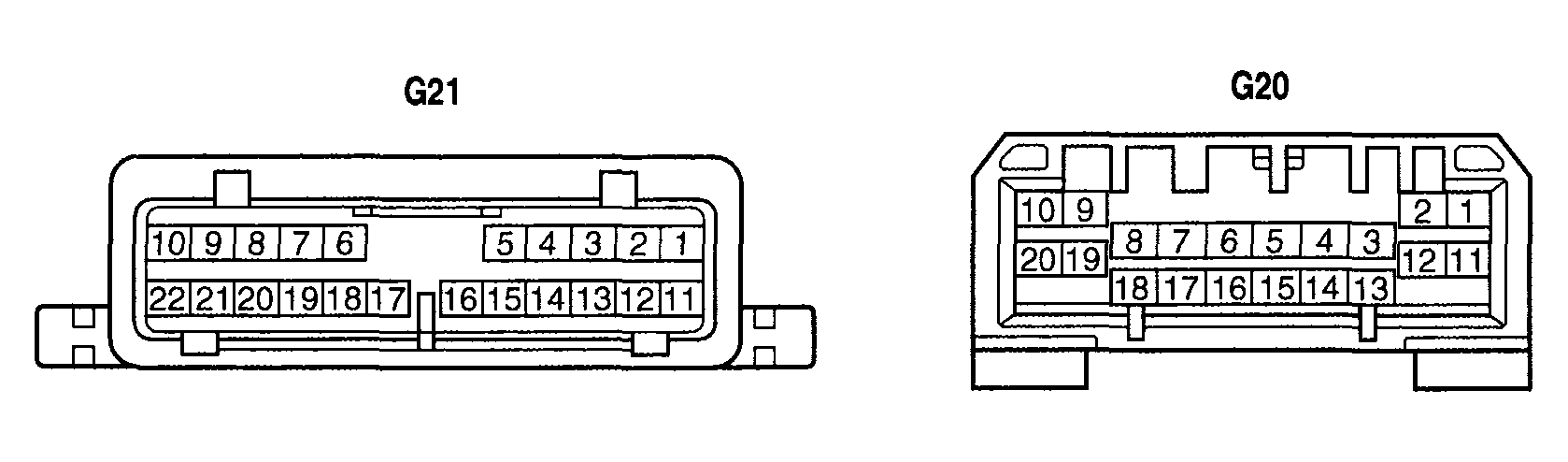

TERMINALS REFERENCE
| Terminal | Wire color | Circuit | Terminal | Wire color | Circuit |
|---|---|---|---|---|---|
| G20-1 | - | - | G21-1 | - | - |
| G20-2 | BLK/ORN | GND (ENGINE GND) | G21-2 | - | - |
| G20-3 | - | - | G21-3 | - | - |
| G20-4 | RED/YEL | To headlight relay | G21-4 | - | - |
| G20-5 | - | - | G21-5 | WHT/BLU | To generator |
| G20-6 | - | - | G21-6 | BLU | To oil pressure switch |
| G20-7 | RED/BLK | To brake fluid level switch and parking brake switch | G21-7 | - | - |
| G20-8 | RED/ WHT | To ABS control module (ABS indicator control signal) | G21-8 | - | - |
| G20-9 | YEL/RED | To SDM | G21-9 | RED | To combination switch (dimmer switch) |
| G20-10 | PNK/ GRN | To ABS control module (EBD warning indicator control signal) | G21-10 | GRN/BLK | To DRL controller |
| G20-11 | BLU/YEL | To combination switch (turn R) | G21-11 | LTGRN/ BLK | To ECM (tachometer signal) |
| G20-12 | LTGRN/ WHT | To cruise control module (CRUISE indicator control signal) | G21-12 | PPL | To VSS |
| G20-13 | GRY/YEL | To cruise control module (SET indicator control signal) | G21-13 | YEL/GRN | To ECM (ECT meter signal) |
| G20-14 | - | - | G21-14 | RED/YEL | To TCM (O/D OFF, A/T shift position indicator control signal) |
| G20-15 | BLU/ORN | To key remainder switch | G21-15 | BLK/RED | To ignition switch |
| G20-16 | PPL/YEL | To ECM (MIL control signal) | G21-16 | WHT/ RED | To main fuse |
| G20-17 | BLK/YEL | To door switch (driver side) | G21-17 | RED/YEL | To hazard switch |
| G20-18 | BLK/RED | To door switch (except driver side) | G21-18 | BLK | GND (BODY GND) |
| G20-19 | YEL | To fuel level gauge | G21-19 | BLU | To data link connector |
| G20-20 | BRN/YEL | To seat belt switch | G21-20 | GRN/ RED | To combination switch (turn L) |
| G21-21 | WHT/ RED | To main fuse (H/L R) | |||
| G21-22 | - | - |
