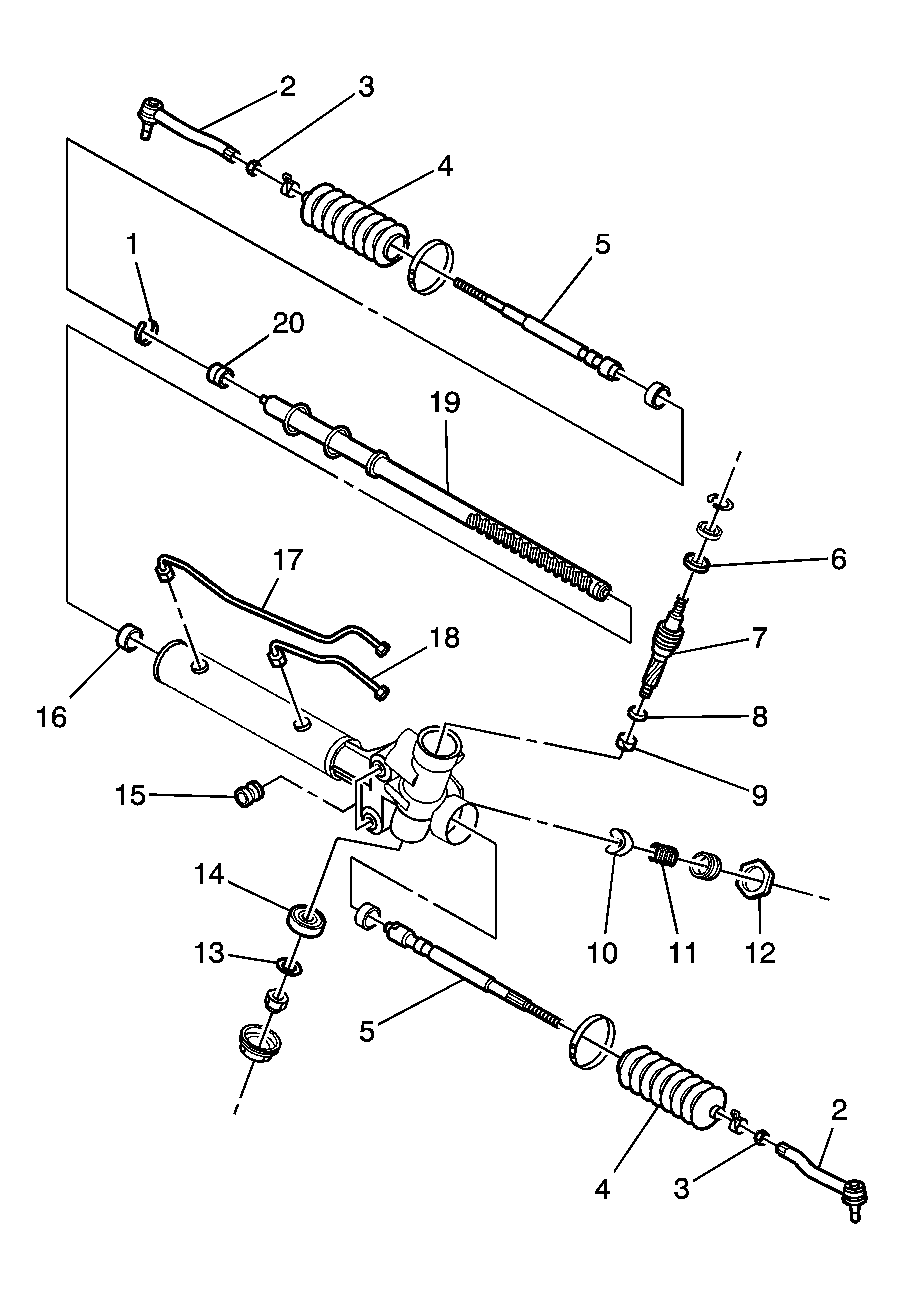

Power Steering Rack and Pinion Gear Disassembled View
| Callout | Component Name |
|---|---|
| 1 | Bulk Head Retaining Ring |
| 2 | Tie Rod End |
| 3 | Tie Rod End Lock Nut |
| 4 | Rack and Pinion Boot |
| 5 | Tie Rod |
| 6 | Bearing |
| 7 | Pinion Valve |
| 8 | Pinion Shaft Seal |
| 9 | Bushing |
| 10 | Rack Bearing |
| 11 | Adjust Spring |
| 12 | Adjust Plug |
| 13 | Retaining Ring |
| 14 | Pinion Bearing |
| 15 | Grommet |
| 16 | Rack Inner Seal |
| 17 | Cylinder Liner Cut |
| 18 | Cylinder Liner Cut |
| 19 | Steering Rack Gear |
| 20 | Bush and Cylinder Bulk Head |

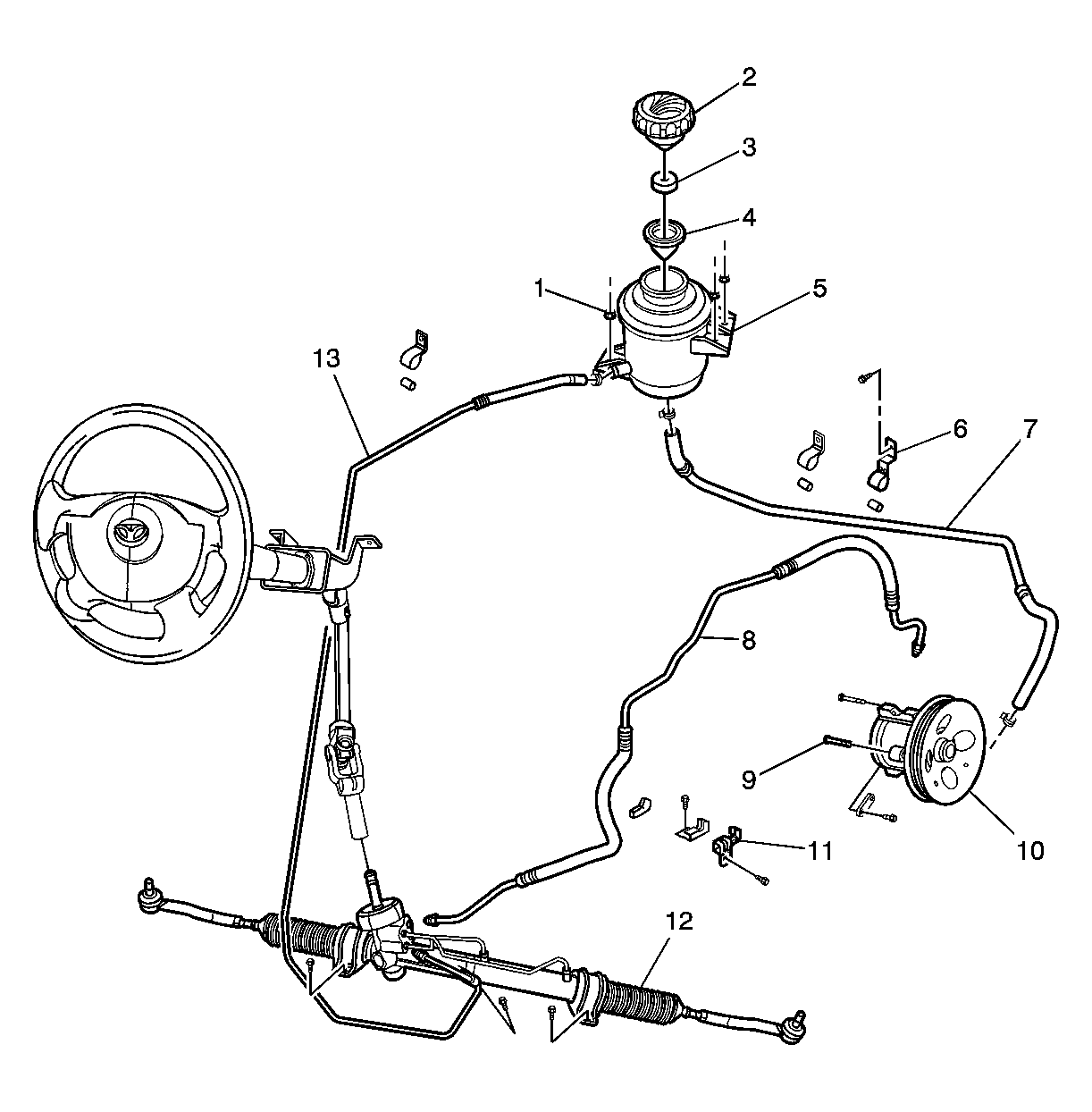

| Callout | Component Name |
|---|---|
| 1 | Power Steering Oil Tank Nut |
| 2 | Power Steering Oil Tank Cap |
| 3 | Power Steering Oil Tank Sponge |
| 4 | Power Steering Oil Tank Shield |
| 5 | Power Steering Oil Tank |
| 6 | Clamp |
| 7 | Oil Suction Hose |
| 8 | Power Steering Pump High Pressure Pipe |
| 9 | Power Steering Pump Bolt |
| 10 | Power Steering Pump |
| 11 | Clamp |
| 12 | Power Steering Gear Set |
| 13 | Oil Return Hose |
