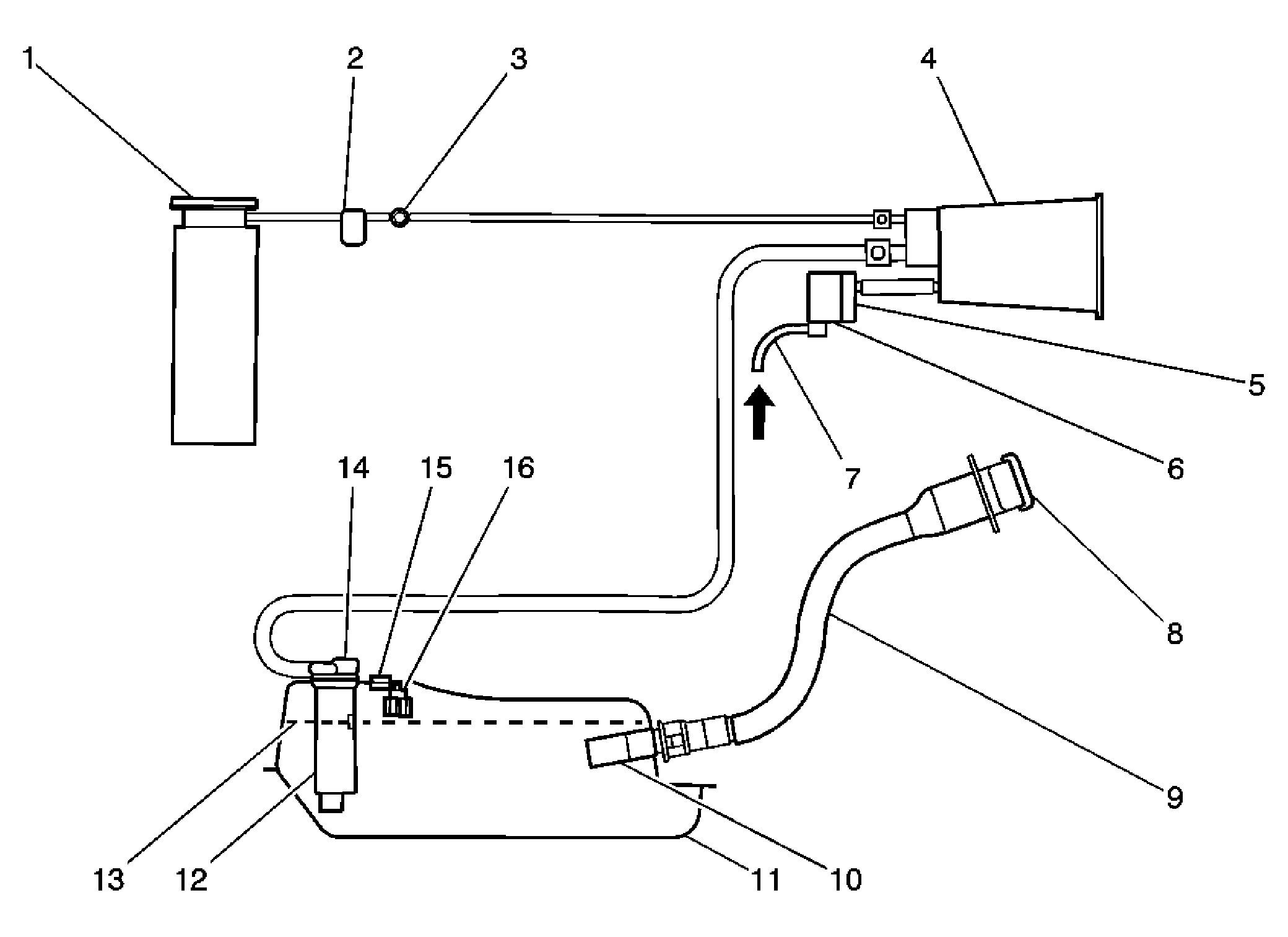

Evaporative Emissions (EVAP) Hose Routing Diagram
| Callout | Component Name |
|---|---|
| 1 | Intake Manifold |
| 2 | Evaporative Emissions (EVAP) Canister Purge Solenoid Valve |
| 3 | Service Port |
| 4 | Evaporative Emissions (EVAP) Canister |
| 5 | Evaporative Emissions (EVAP) Canister Vent Solenoid Valve |
| 6 | Air Filter |
| 7 | Fresh Air Intake |
| 8 | Fuel Filler Cap |
| 9 | Fuel Filler Tube |
| 10 | Check Valve |
| 11 | Fuel Tank |
| 12 | Fuel Fill Vent Valve |
| 13 | Fuel Level at Shut-Off |
| 14 | Fuel Pressure Relief Valve |
| 15 | Fuel Tank Pressure Sensor |
| 16 | Rollover Valve |
