| Camshaft Position Sensor Cylinder Center Bolt |
16 (22) |
| Camshaft Position Sensor Support Bolt |
10 (14) |
| Camshaft Sprocket Bolt |
66 (89) |
| Camshaft Timing Belt Auto Tensioner Adjuster Attaching Bolt |
17 (23) |
| Camshaft Timing Belt Auto Tensioner Arm Pivot Bolt |
15 (20) |
| Camshaft Timing Belt Auto Tensioner Pulley Center Bolt |
35 (48) |
| Camshaft Timing Belt Idler Pulley Center Bolt |
26 (35) |
| Center Exhaust Pipe Nut |
44 (59) |
| Connecting Rod Cap Nut |
| Step 1 |
15 (20) |
| Step 2 |
Plus Torque Angle 90 Degrees |
| Coolant Temperature Sensor |
21 (29) |
| Counterbalance Shaft Timing Belt Sprocket Center Bolt |
33 (45) |
| Counterbalance Shaft Timing Belt Tensioner Pulley Center Bolt |
14 (19) |
| Crankshaft Drive Belt Pulley Bolt |
18 (25) |

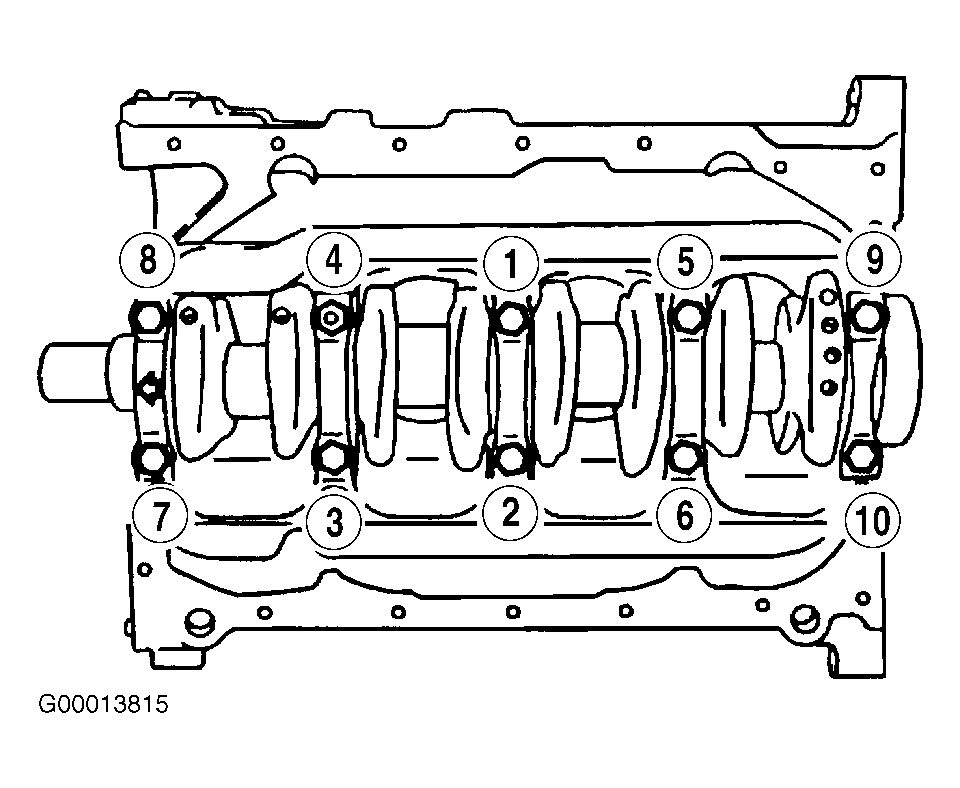

| Crankshaft Main Bearing Cap Bolts |
| Step 1 |
18 (25) |
| Step 2 |
Plus Torque Angle 90 Degrees |
| Crankshaft Timing Belt Sprocket Center Bolt |
123 (167) |

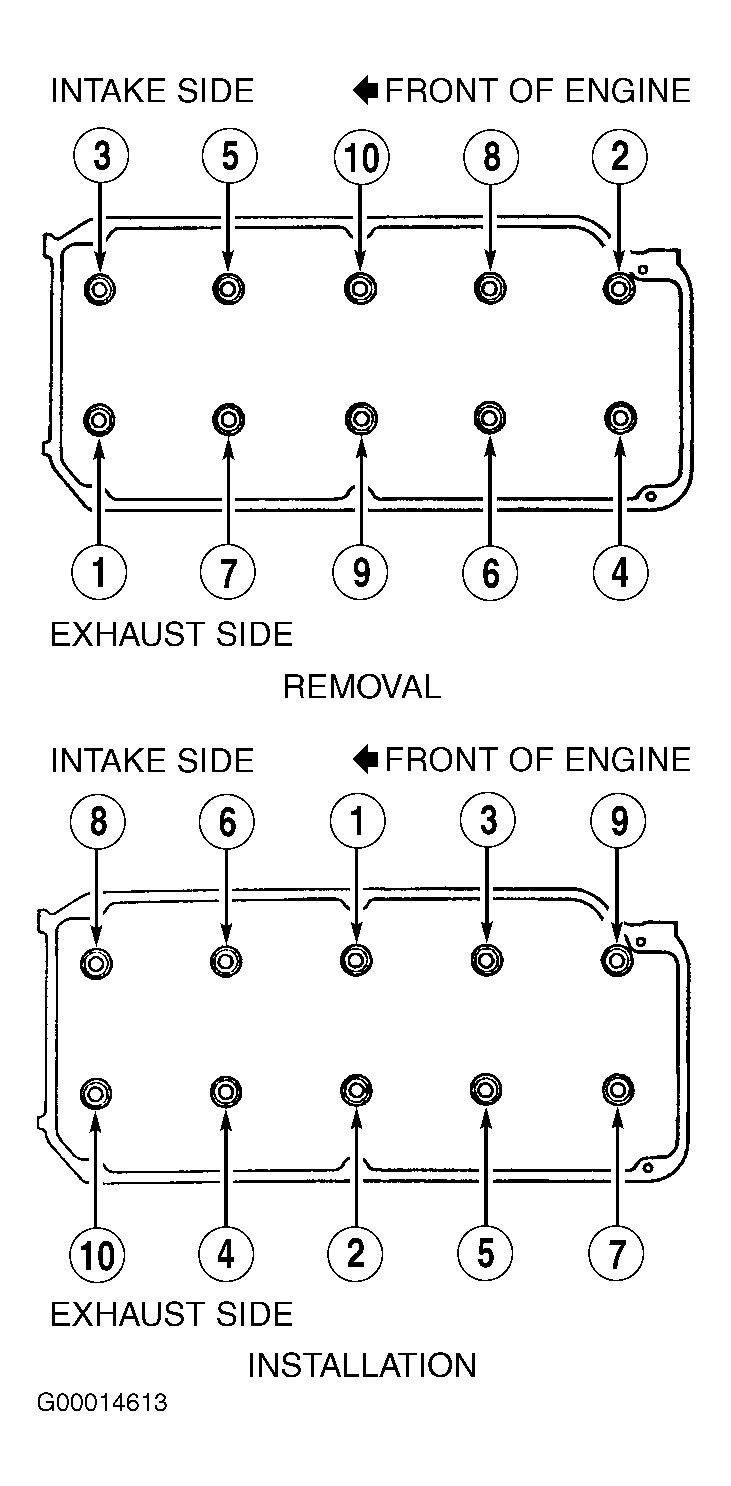

| Cylinder Head Bolts |
| Step 1 |
58 (78) |
| Step 2 |
Loosen Completely |
| Step 3 |
15 (20) |
| Step 4 |
Plus Torque Angle 90 Degrees |
| Step 5 |
Plus Additional 90 Degrees |
| Drive Belt Idler Pulley Center Bolt |
58 (79) |
| Drive Belt Tensioner Attaching Bolt |
16 (22) |
| Drive Belt Tensioner Center Bolt |
32 (44) |
| Drive Plate Bolt (A/T) |
97 (132) |
| EGR Valve Bolt |
15 (20) |
| Engine Support Bracket Bolt/Nut |
36 (49) |
| Exhaust Engine Hanger Bolt |
18 (25) |
| Exhaust Manifold Cover Bolt |
10 (14) |
| Exhaust Manifold Flange Nut |
36 (49) |
| Front Case Bolt |
17 (23) |
| Generator Bracket Bolt\Nut |
20 (27) |
| Generator Pivot Bolt Nut |
32 (44) |
| Intake Engine Hanger Bolt |
18 (25) |
| Intake Manifold Plenum Bolt/Nut |
15 (20) |
| Intake Manifold Plenum Stay Bolt |
23 (31) |
| Knock Sensor |
17 (23) |
| Oil Filter |
13 (17) |
| Oil Filter Bracket Bolt |
14 (19) |
| Oil Pan Drain Plug |
29 (39) |
| Oil Pressure Switch |
14 (19) |
| Oil Pump Cover Bolt |
13 (17) |
| Oil Pump Sprocket Nut |
40 (54) |
| Oil Screen Bolt |
14 (19) |
| Oxygen Sensor |
32 (44) |
| Rocker Arm Shaft Bolt |
23 (31) |
| Spark Plug |
18 (25) |
| Thermostat Housing Bolt |
17 (23) |
| Throttle Body Bolt |
14 (19) |
| Timing Belt Tensioner Adjuster Bolt |
17 (23) |
| Timing Belt Tensioner Arm Bolt |
16 (21) |
| Timing Belt Tensioner Pulley Bolt |
35 (48) |
| Timing Belt Upper Cover\Flange Bolt |
| M6 Bolt |
|
| M8 Bolt |
10 (14) |
| Water Pump Bolt |
10 (14) |
| INCH Lbs. (N.m) |
| Camshaft Position Pickup Sensor Bolt |
80 (9) |
| Coolant Temperature Gauge Sending Unit |
97 (11) |
| Crankshaft Position Sensor Bolt |
80 (9) |
| EGR Solenoid Valve/Evaporative Emission Purge Solenoid Valve Assembly Bolt |
80 (9) |
| Engine Oil Dipstick Guide Bolt |
115 (13) |
| Engine Wiring Bracket Bolt |
97 (11) |
| Ignition Coil Bolt |
89 (10) |
| Injectors/Fuel Rail Bolt |
97 (11) |
| Manifold Differential Pressure Sensor Bolt |
44 (5) |
| Oil Pan Bolts |

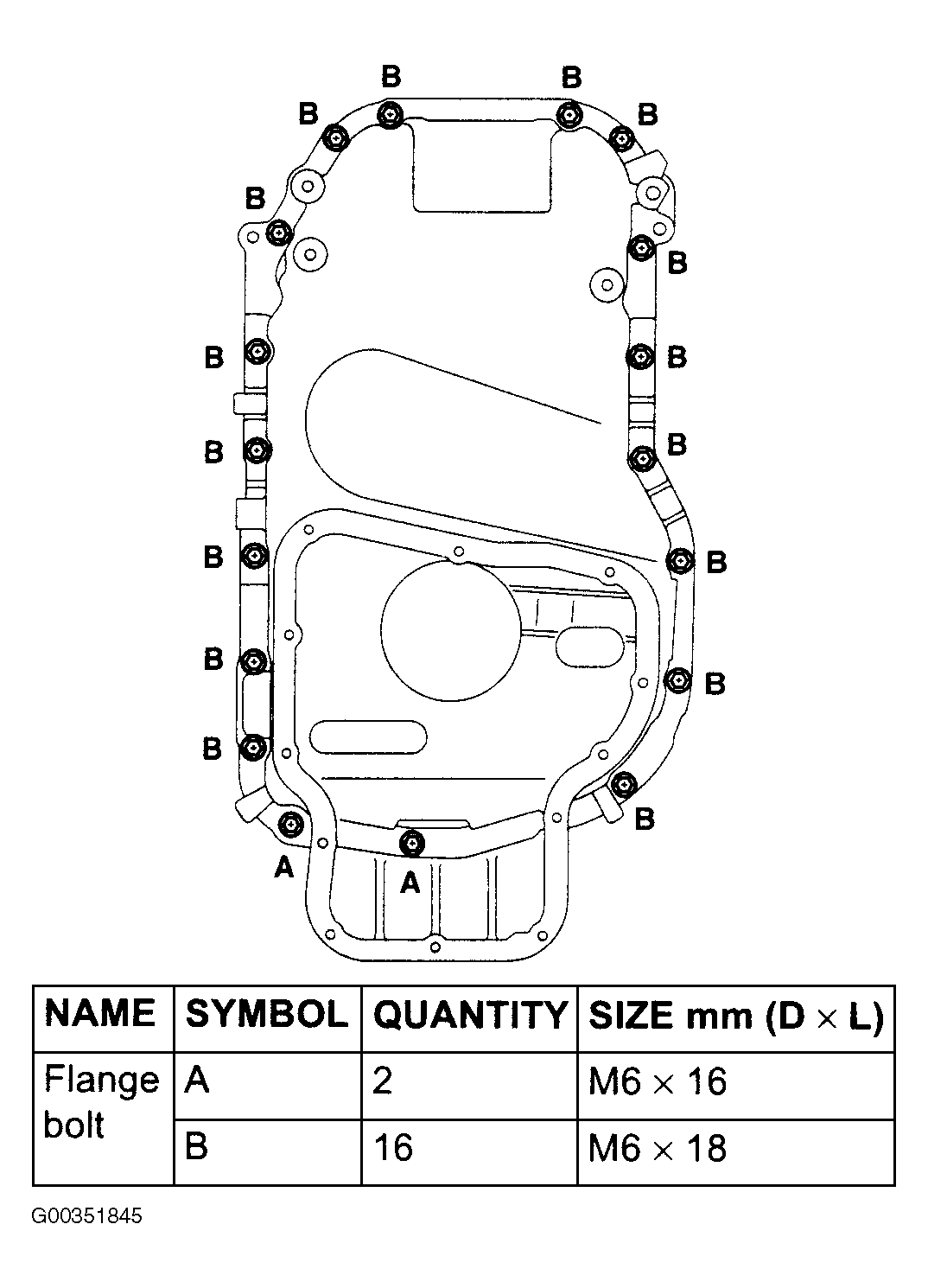

| Oil Pan Bolts (Lower) |
80 (9) |

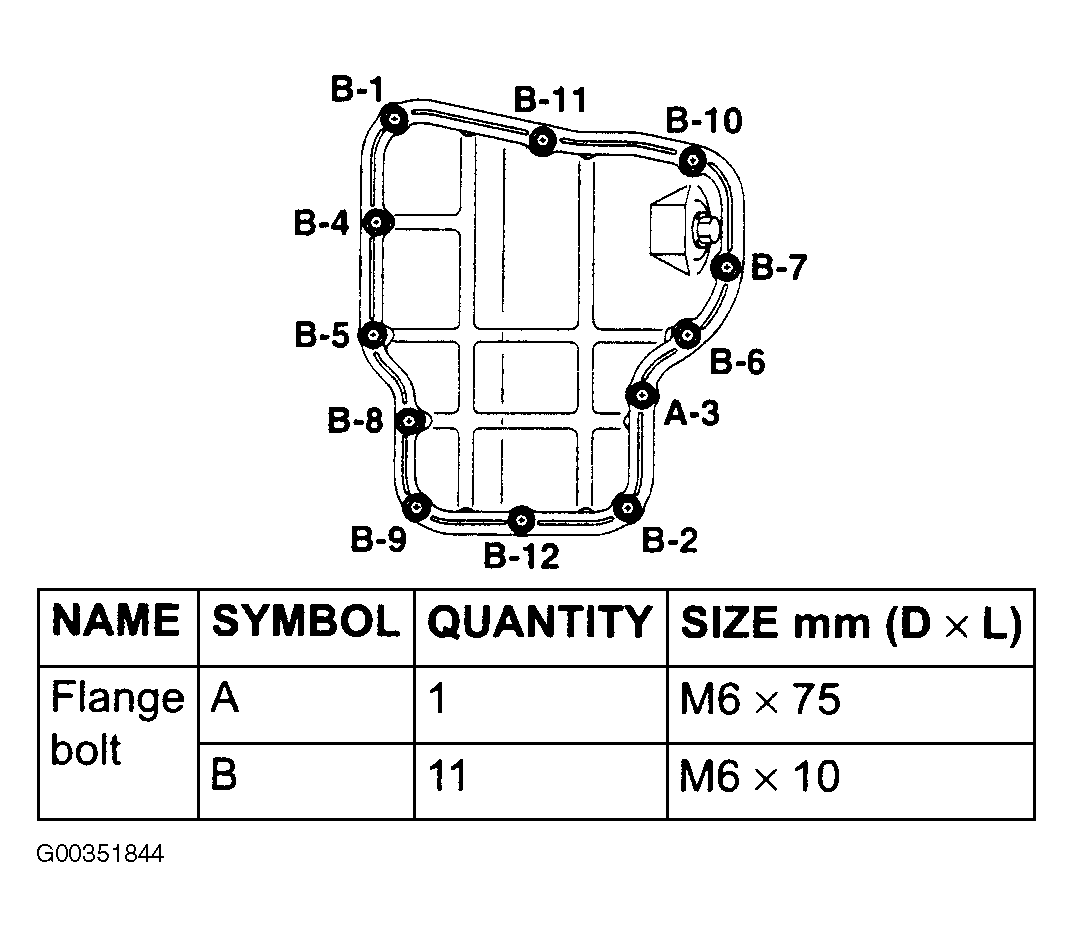

| Oil Pan Bolts (Upper) |
80 (9) |
| Oil Pump Cover Screw |
89 (10) |
| Oil Seal Case Bolt |
97 (11) |
| PCV Valve |
89 (10) |
| Rear Plate Bolt |
97 (11) |
| Rocker Cover Bolt |
27 (3) |
| Timing Belt Lower Cover Bolt |
80 (9) |
| Vacuum Hose/Pipe Assembly Bolt |
80 (9) |
| Water Inlet Fitting Bolt |
115 (13) |
| Water Inlet Pipe Bolt |
115 (13) |
| Water Outlet Fitting Bolt |
115 (13) |
| Water Pump Pulley Bolt |
80 (9) |
