Transfer Case

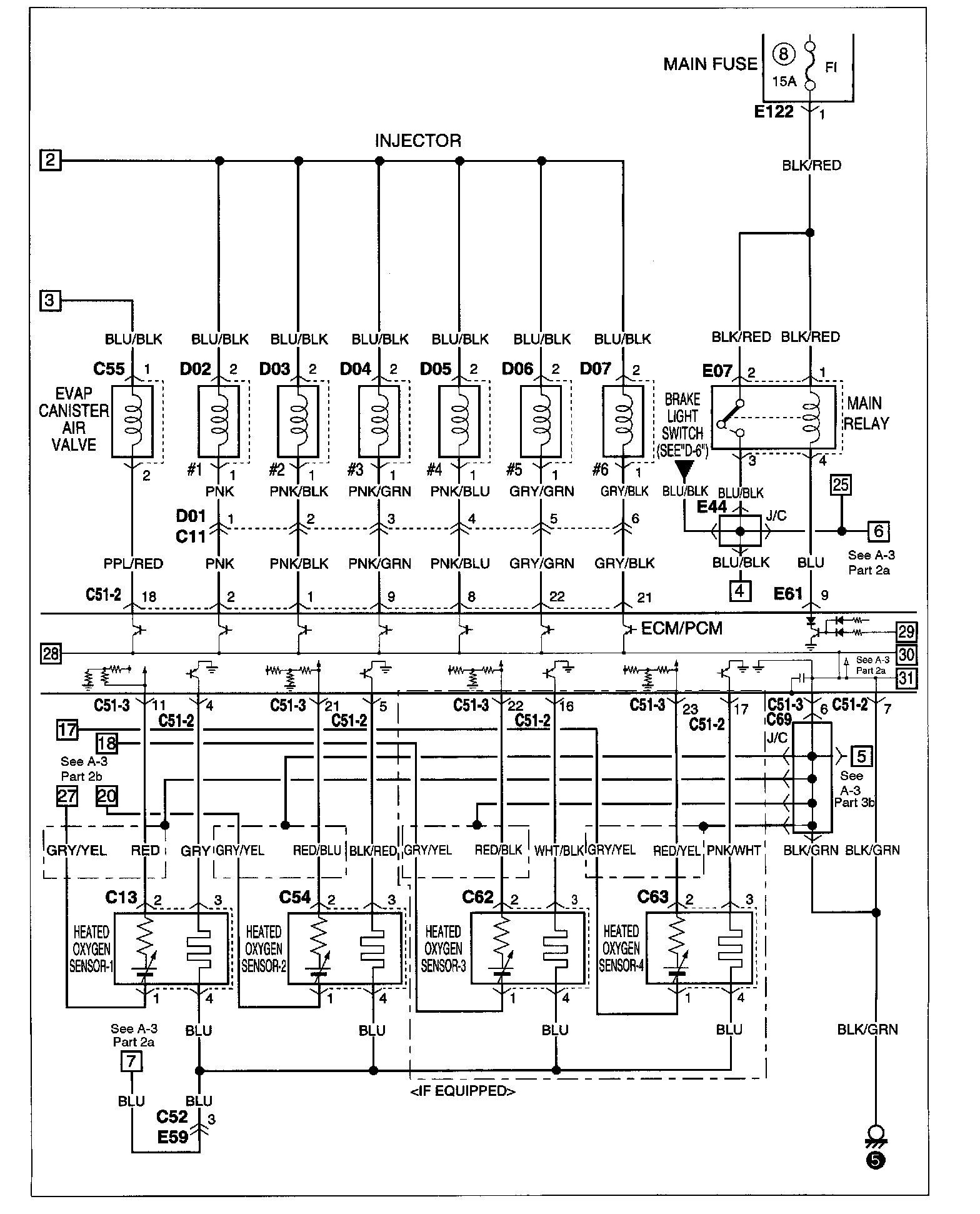

A-3 IGNITION, ENGINE, EMISSION AND 4WD CONTROL SYSTEM Part 1a:

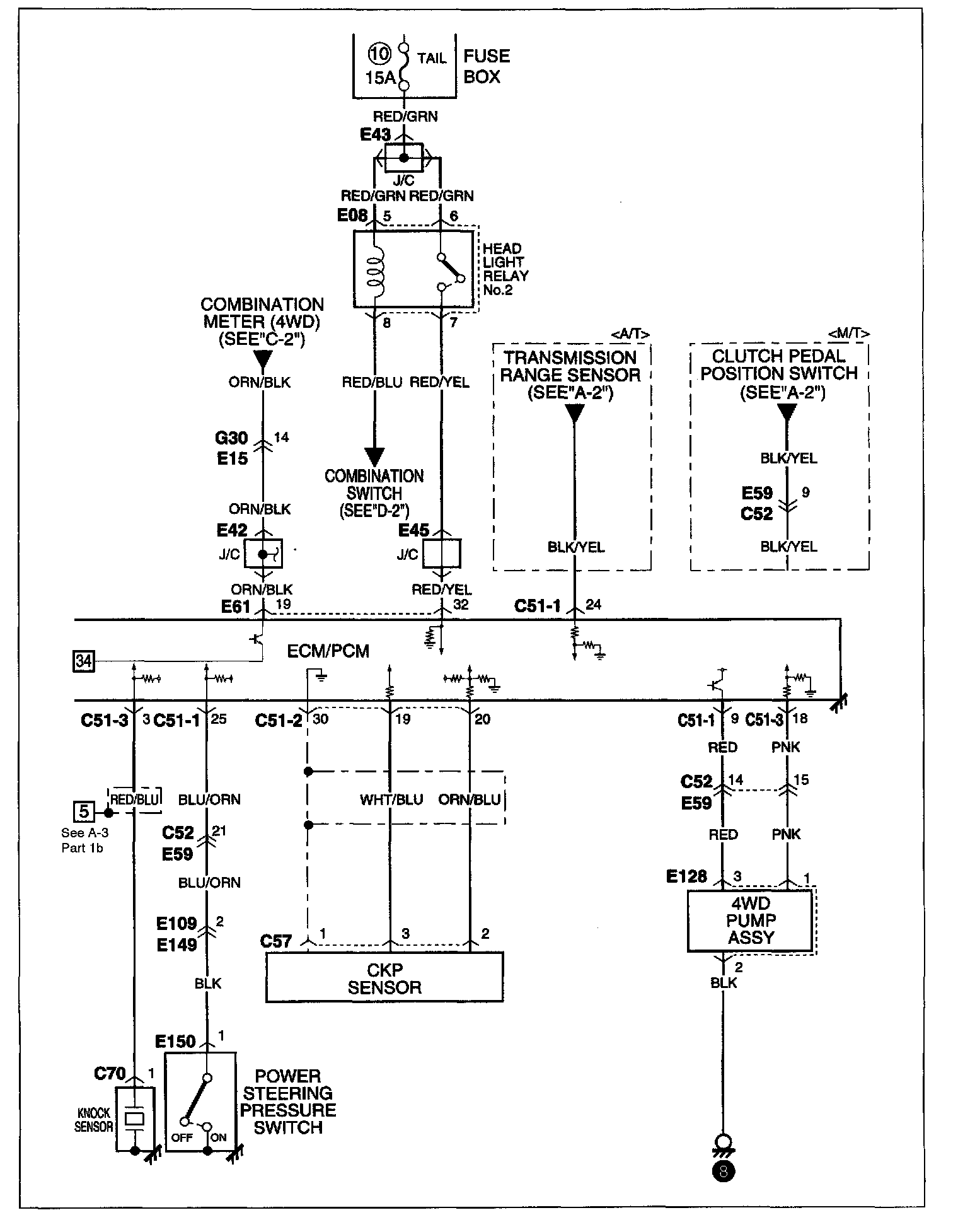

A-3 IGNITION, ENGINE, EMISSION AND 4WD CONTROL SYSTEM Part 1b:

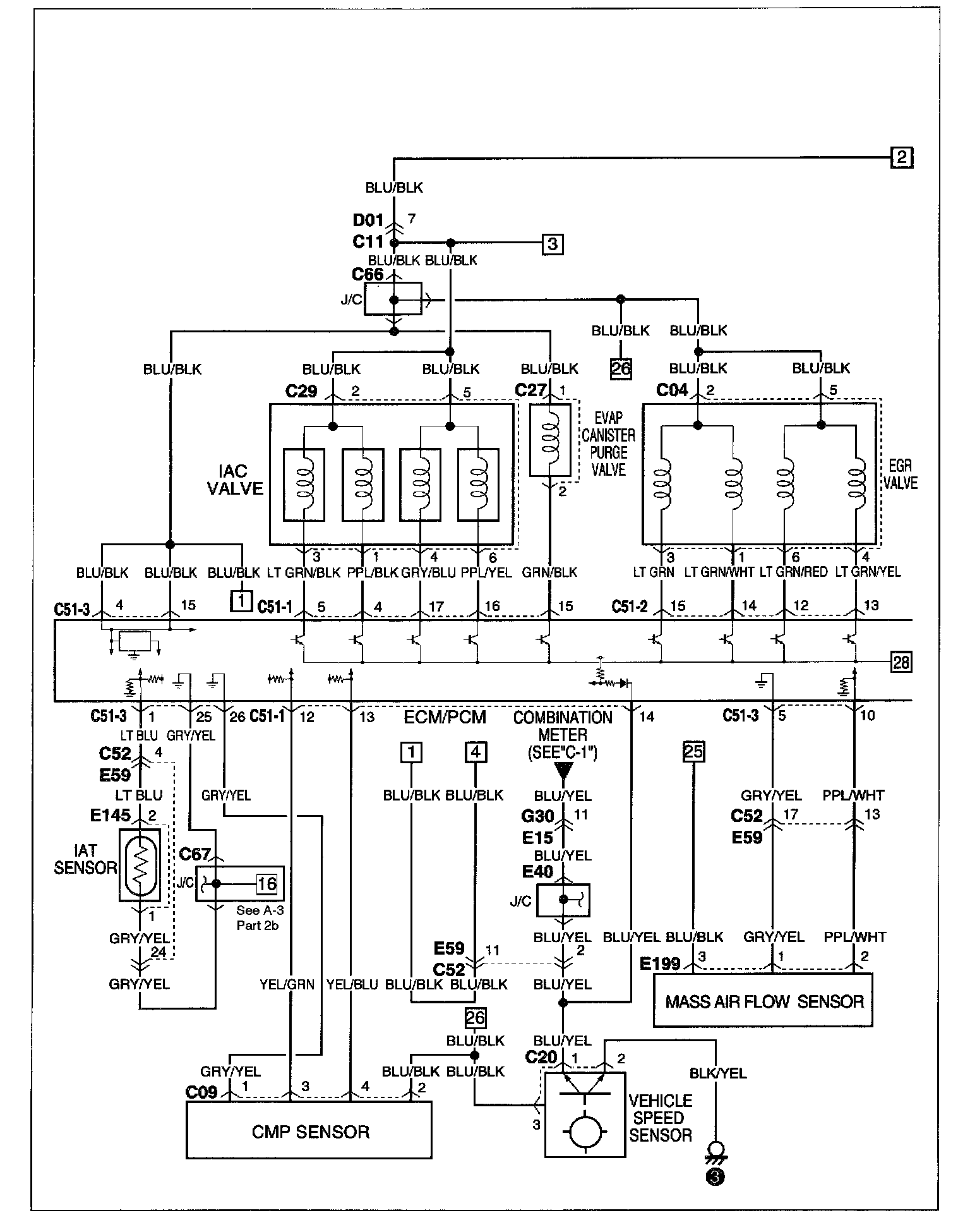

A-3 IGNITION, ENGINE, EMISSION AND 4WD CONTROL SYSTEM Part 2a:

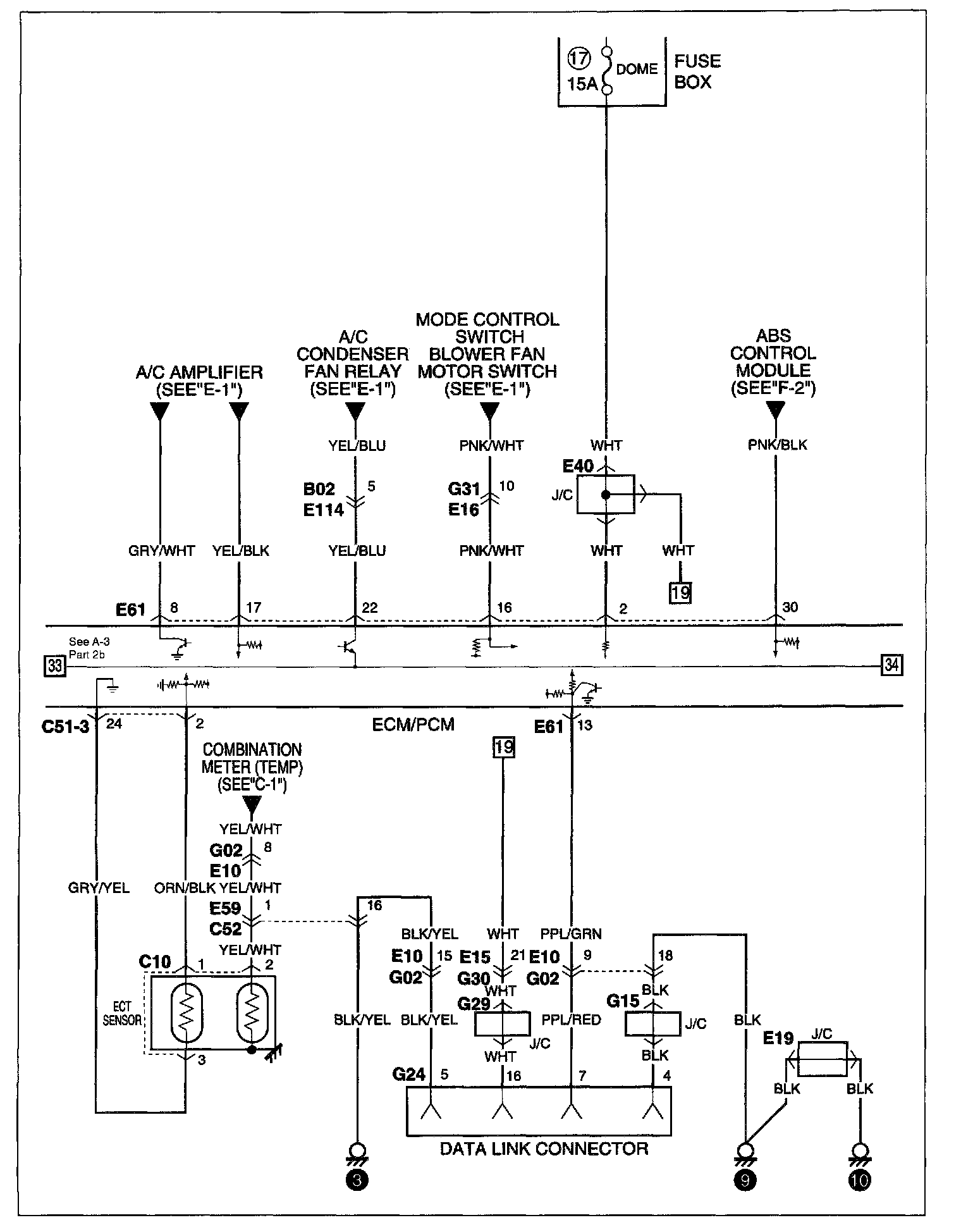

A-3 IGNITION, ENGINE, EMISSION AND 4WD CONTROL SYSTEM Part 2b:

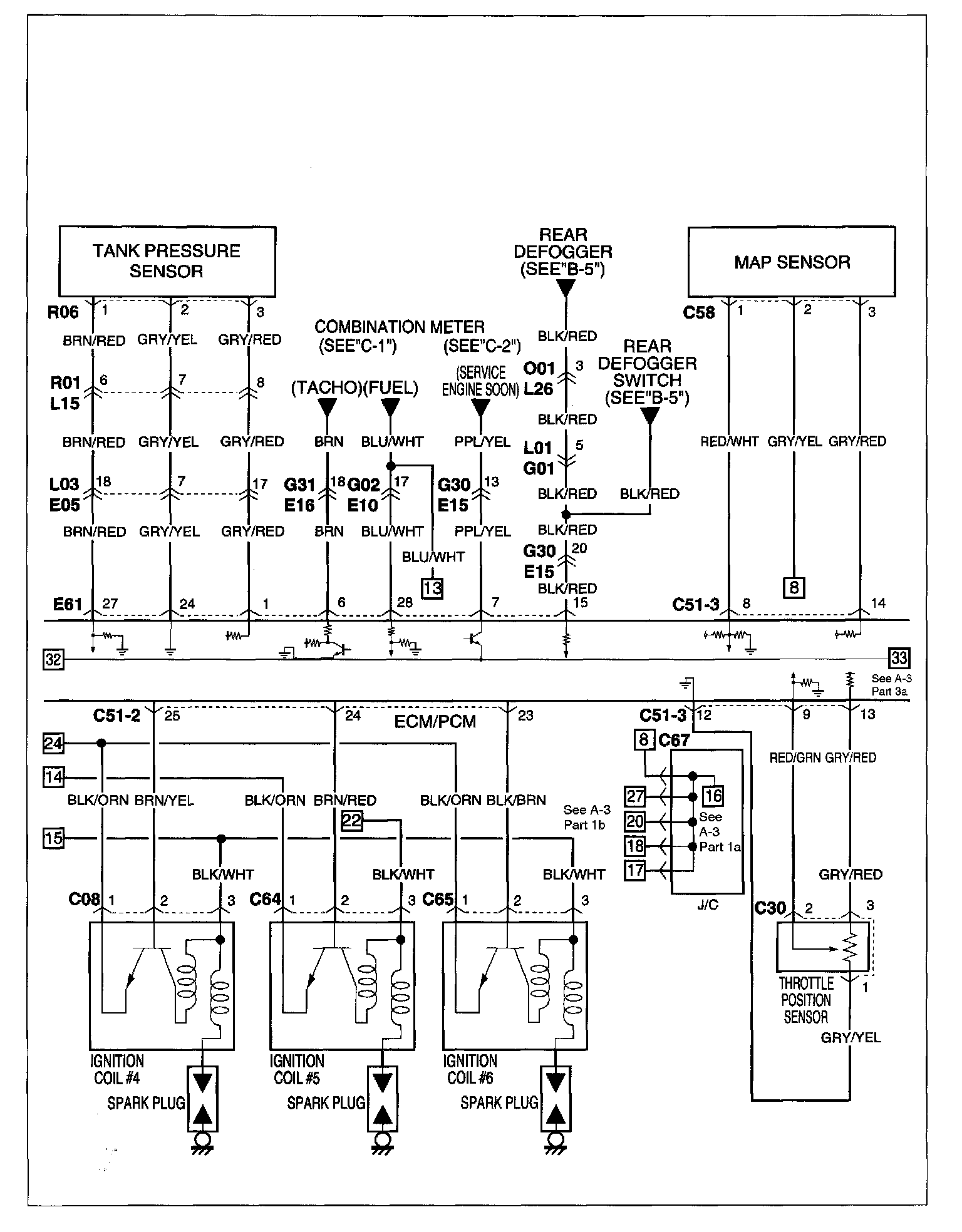

A-3 IGNITION, ENGINE, EMISSION AND 4WD CONTROL SYSTEM Part 3a:

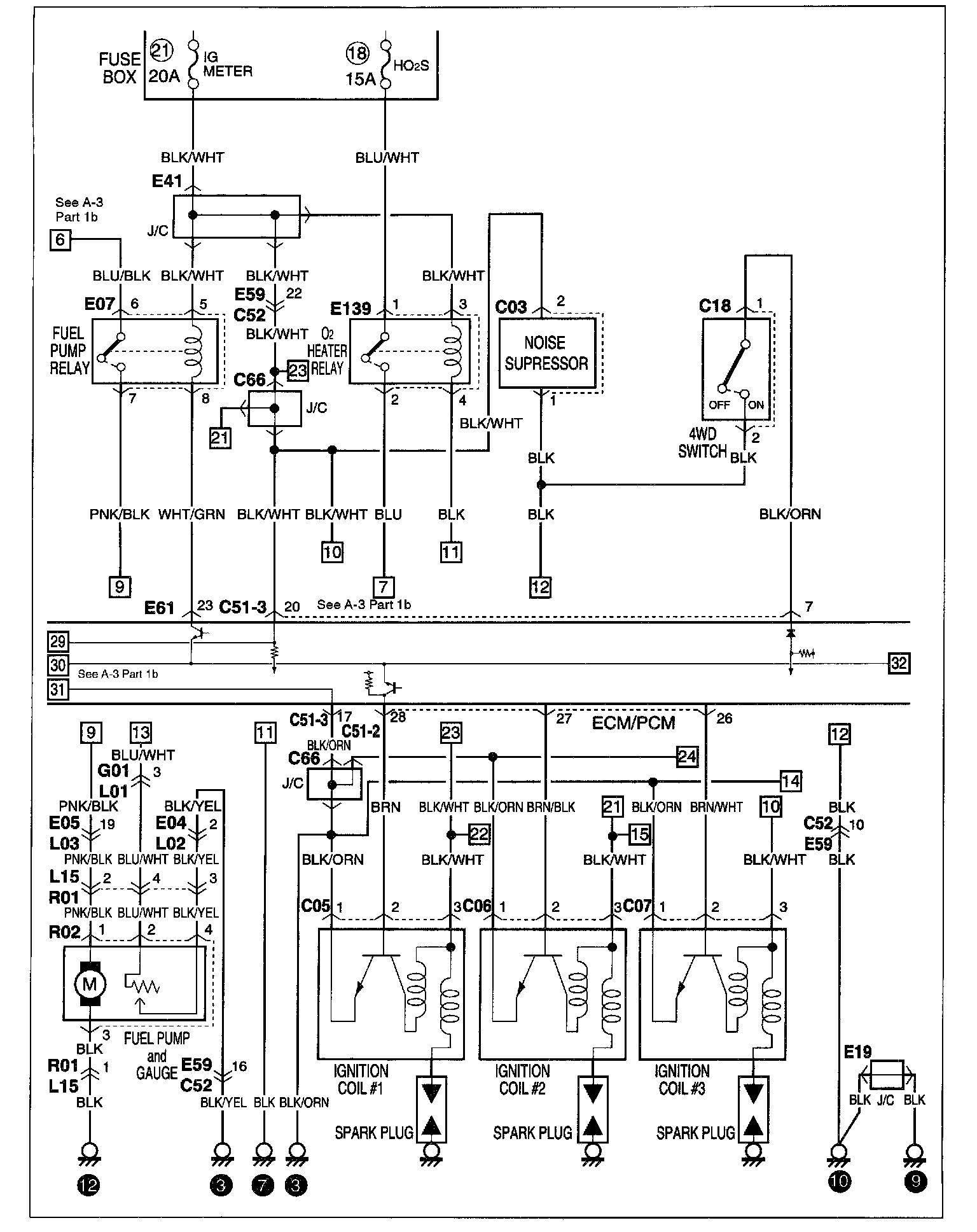

A-3 IGNITION, ENGINE, EMISSION AND 4WD CONTROL SYSTEM Part 3b:






NOTE: To view other electrical diagrams referred to in these schematics, see System Circuit Diagrams by letter (A Thru Z) Electrical Diagrams
