Crankshaft, Main & Connecting Rod Bearings
CRANKSHAFT, MAIN & CONNECTING ROD BEARINGS
| Application |
In. (mm) |
| Crankshaft |
| End Play |
| Standard |
.004-.014 (.10-.35) |
| Service Limit |
.017 (.42) |
| Runout |
.002 (.06) |
| Main Bearings |
| Journal Diameter |

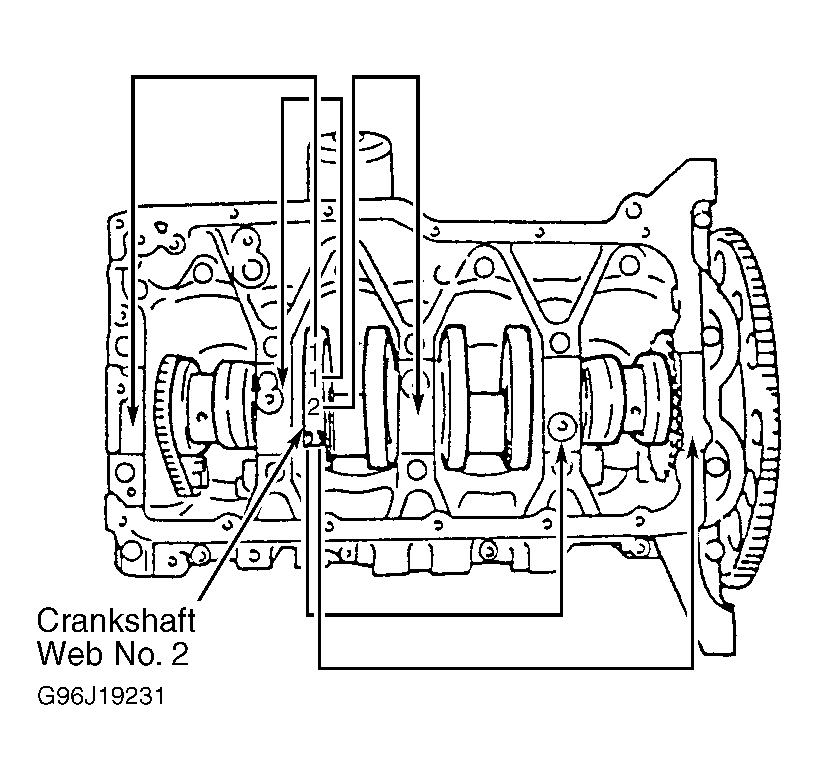

| "1" |
2.2832-2.2834 (57.994-58.000) |
| "2" |
2.2830-2.2832 (57.988-57.994) |
| "3" |
2.2828-2.2830 (57.982-57.988) |
| Journal Out-Of-Round |
.0004 (.010) |
| Journal Taper |
.0004 (.010) |
| Oil Clearance |
| Standard |
.0010-.0018 (.026-.046) |
| Service Limit |
.0024 (.060) |

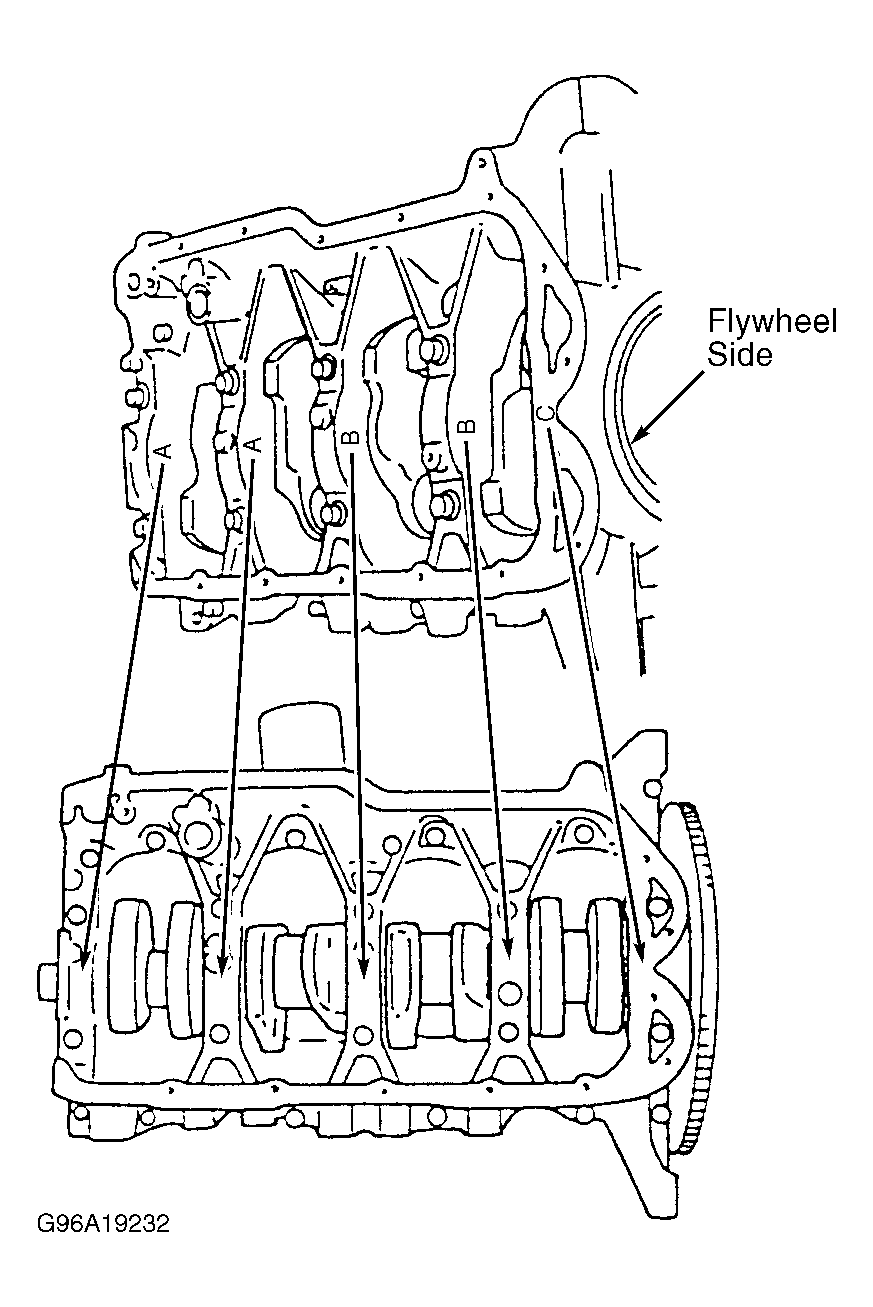

| Main Bearing Cap Bore Diameter |
| "A" |
2.4409-2.4412 (62.000-62.006) |
| "B" |
2.4412-2.4414 (62.006-62.012) |
| "C" |
2.4414-2.4416 (62.012-62.018) |
| Connecting Rod Bearings |
| Standard Journal Diameter |
| "A" |
1.9683-1.9685 (49.994-50.000) |
| "B" |
1.9680-1.9683 (49.988-49.994) |
| "C" |
1.9678-1.9680 (49.982-49.988) |
| Undersize Journal Diameter |
| .25 mm |
1.9570-1.9592 (49.707-49.763) |
| Journal Out-Of-Round |
.0004 (.010) |
| Journal Taper |
.0004 (.010) |
| Oil Clearance |
| Standard |
.0018-.0025 (.045-.063) |
| Service Limit |
.0031 (.080) |
