Abs Solenoid Valve

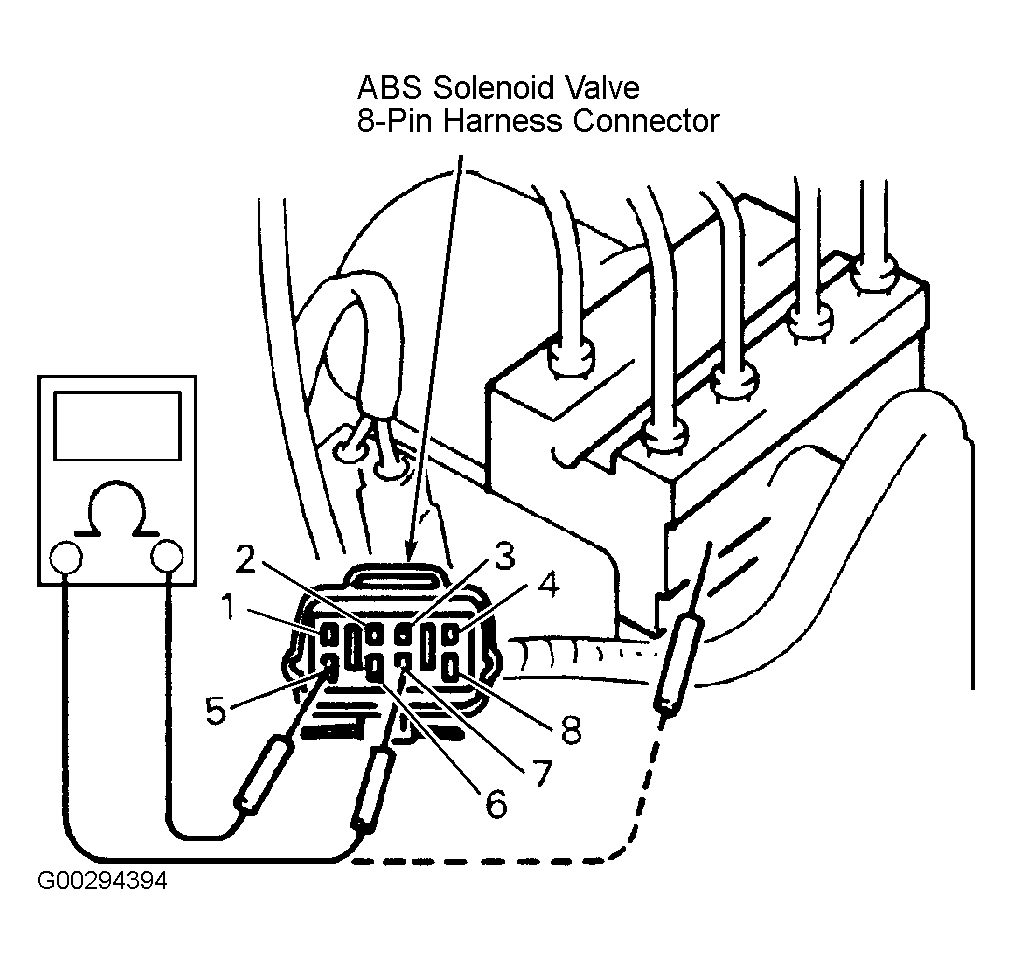

Turn ignition off. Disconnect ABS solenoid valve 8-pin harness connector. Measure resistance between connector terminals as specified. See ABS SOLENOID VALVE TESTING table. See Fig 1 . If resistance is not as specified, replace hydraulic unit after checking suspect circuit for short-circuit condition. See WIRING DIAGRAMS .
ABS SOLENOID VALVE TESTING
| Between Terminals | Specification |
|---|---|
| 1 & 3; 2 & 4; 5 & 7; 6 & 8 | 2.9-3.2 Ohms @ 68°F (20°C) |
| All Terminals To Hydraulic Unit Body | Infinite |
