M/T DRIVE INTERMEDIATE SHAFT MODIFICATION
TECHNICAL SERVICE BULLETIN
Reference Number(s): TS 3-10 01311, Date of Issue:
MODIFICATION OF DRIVE INTERMEDIATE SHAFT
Model(s): 1992 & Later Suzuki All Models W/Manual Transmissions
Bulletin No.: TS 3-10 01311
Group: Manual Transmission
SERVICE INFORMATION

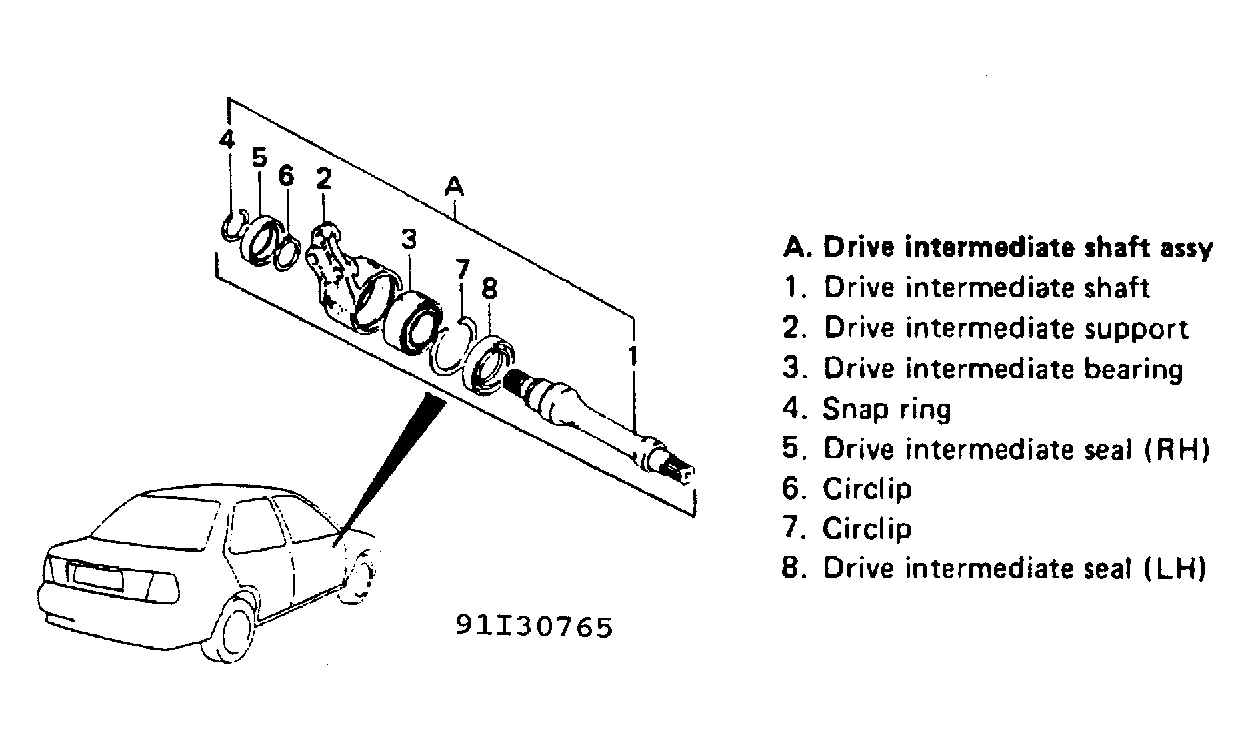

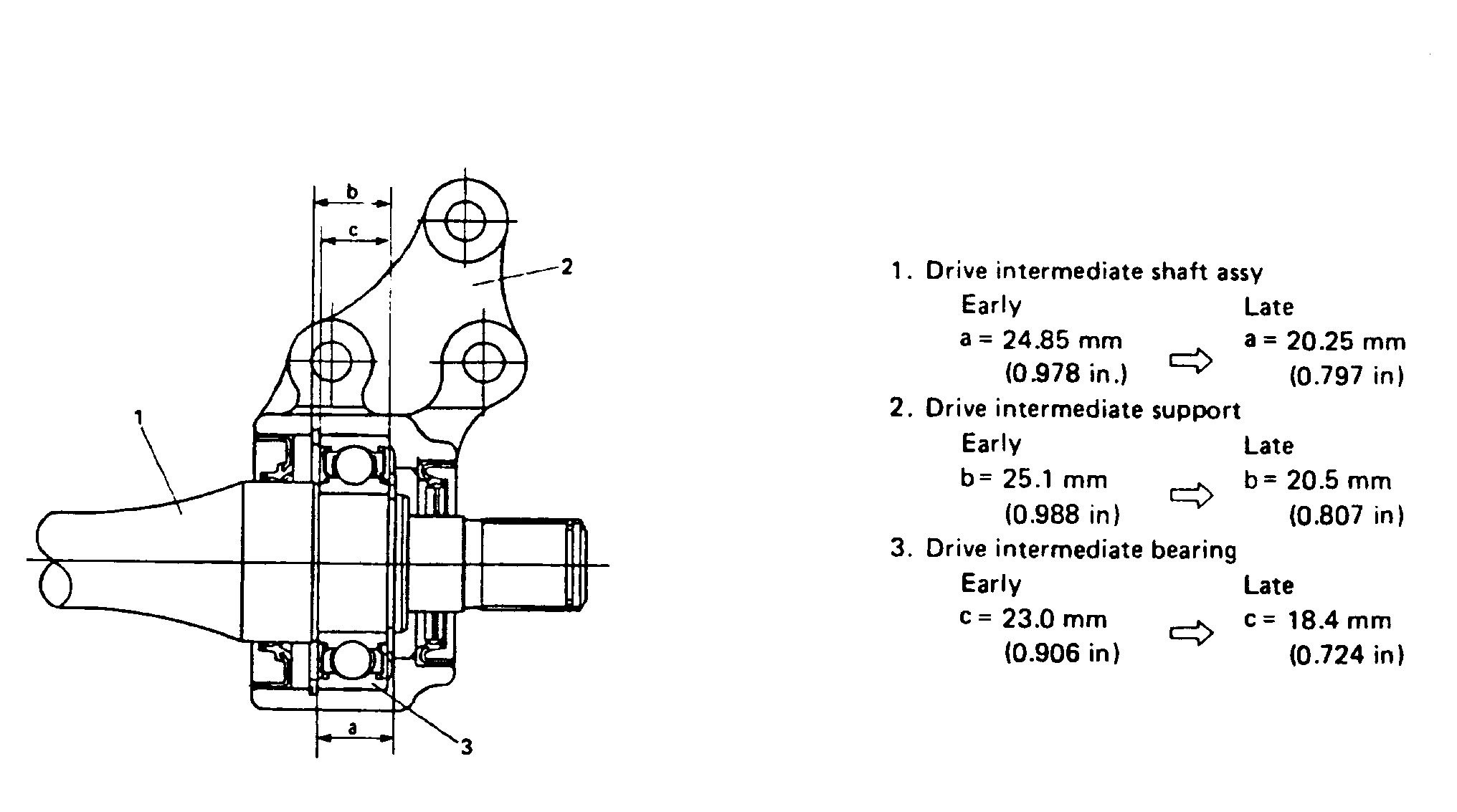

The modifications of the drive intermediate shaft been carried out since August 1991 production. See Fig 1 and Fig 2 for details.
VIN INFORMATION
------------------------------------------------
BEGINNING VINS: JS2AC35S N5100786 (SOHC 3-DR)
JS2AC34S N5100048 (DOHC 3-DR)
JS2AE35S N5100547 (4 DOOR SEDAN)
_________________________________________________
PARTS INFORMATION
| PART NAME | EARLY PART NO | LATE PART NO |
|---|---|---|
| Drive intermediate shaft assy. | 27800-63B02 | 27800-63B03 |
| Drive intermediate shaft | 27811-63B01 | 27811-63B20 |
| Drive intermediate support | 27821-63B01 | 27821-63B02 |
| Drive intermediate bearing | 27831-63B00 | 27831-63B20 |
PARTS INFORMATION - INTERCHANGEABILITY
| PART NAME | INTERCHANGEABILITY O=OK, X=NO |
|---|---|
| Drive intermediate shaft assy. | Early -O- Late |
| Drive intermediate shaft | Early -X- Late |
| Drive intermediate support | Early -X- Late |
| Drive intermediate bearing | Early -X- Late |
|
NOTE:
The early part number 27800-63B02 and the late part number 27800 63B03 can only be interchanged as an assembly. Only the late part number will be stocked after the early part number is depleted.
|
|
