Throttle Cable Adjustment

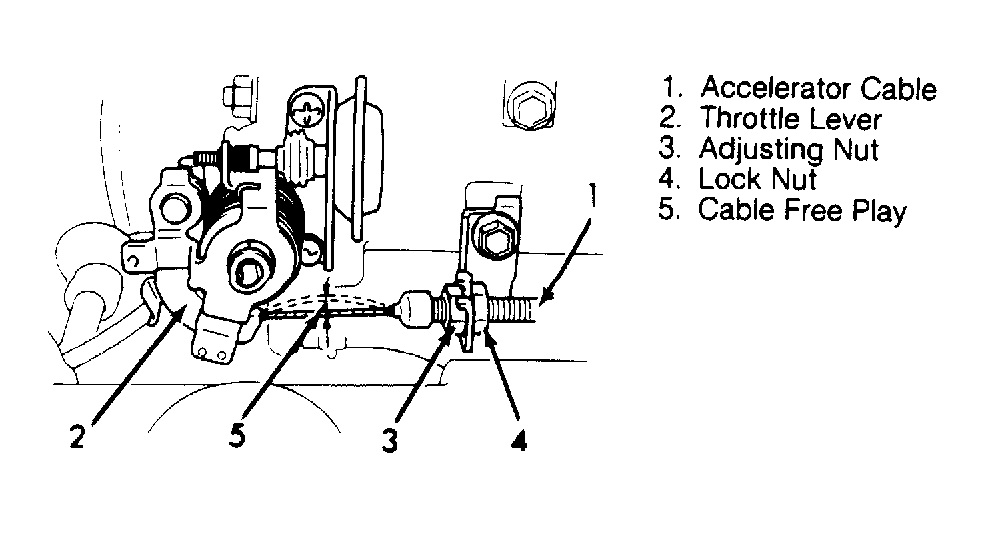

- Ensure cable has 0.4-0.6" (10-15 mm) free play. Hold exposed portion of cable at center and move cable up and down to measure play. Use lock nut and adjusting nut on cable bracket to adjust free play. See Fig 1
.
- After throttle cable adjustment is complete, transmission kickdown cable must be adjusted. Loosen and back-off kickdown lock nut and adjusting nut considerably. With accelerator pedal fully depressed, pull on kickdown cable housing to remove cable free play. With free play removed, ensure there is 0.039" (1 mm) clearance between kickdown cable bracket and upper lock nut. Adjust upper lock nut to achieve this clearance.
- Holding upper lock nut position on kickdown cable, release accelerator pedal. While holding upper lock nut position, securely tighten lower adjusting nut to bracket.
Courtesy of SUZUKI OF AMERICA CORP.
