MODIFICATION OF STABILIZER BAR JOINT SHAFT
TECHNICAL SERVICE BULLETIN
Reference Number(s): TS 5-01 07310(R), Date of Issue:
MODIFICATION OF STABILIZER BAR JOINT SHAFT
Model(s): 1989 Suzuki Swift
Bulletin No.: TS 5-01 07310(R)
Division: Automotive
Category: Technical
Section Title: Steering. Brakes and Suspension
SERVICE INFORMATION
Beginning Production Date: 12/89 and Later

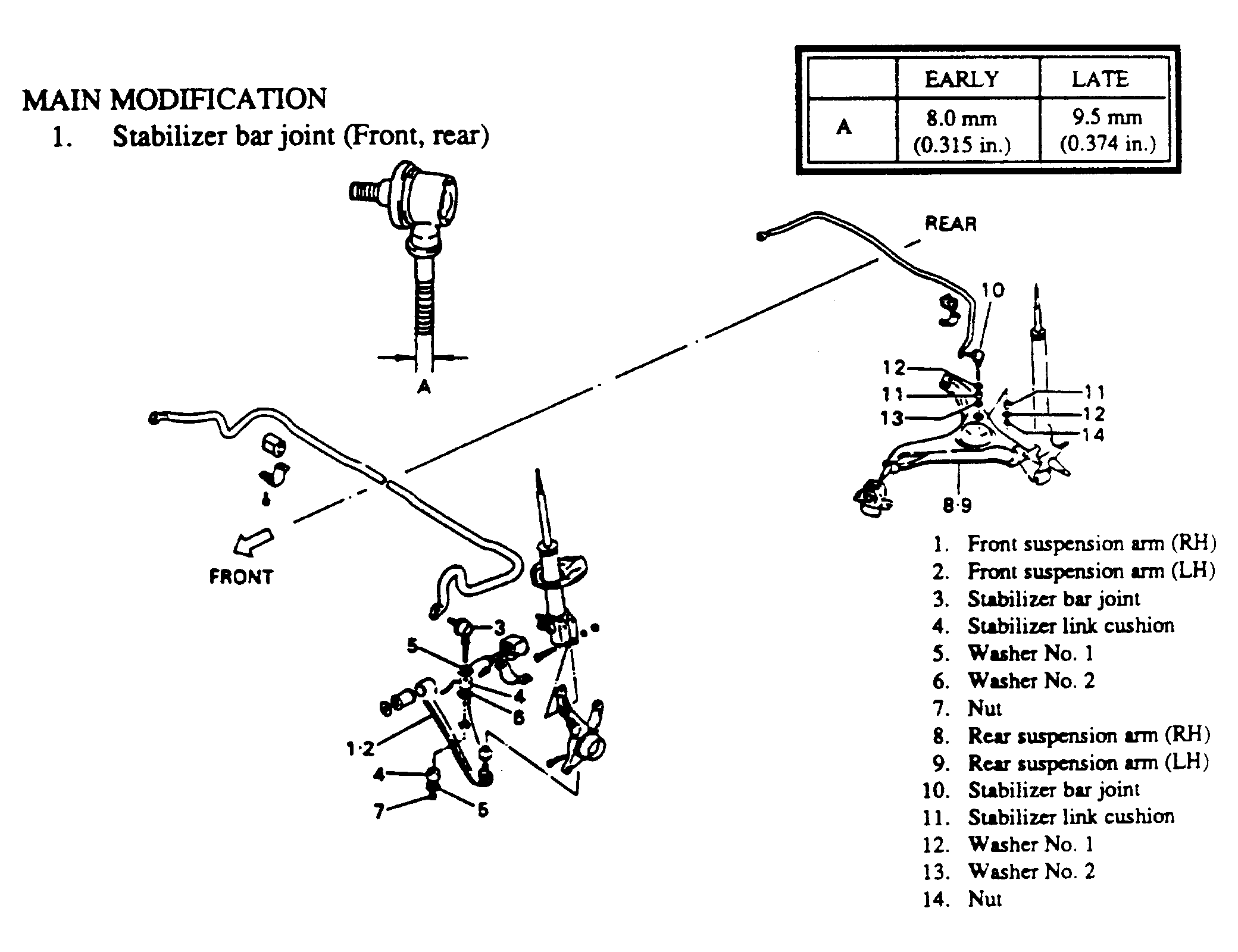

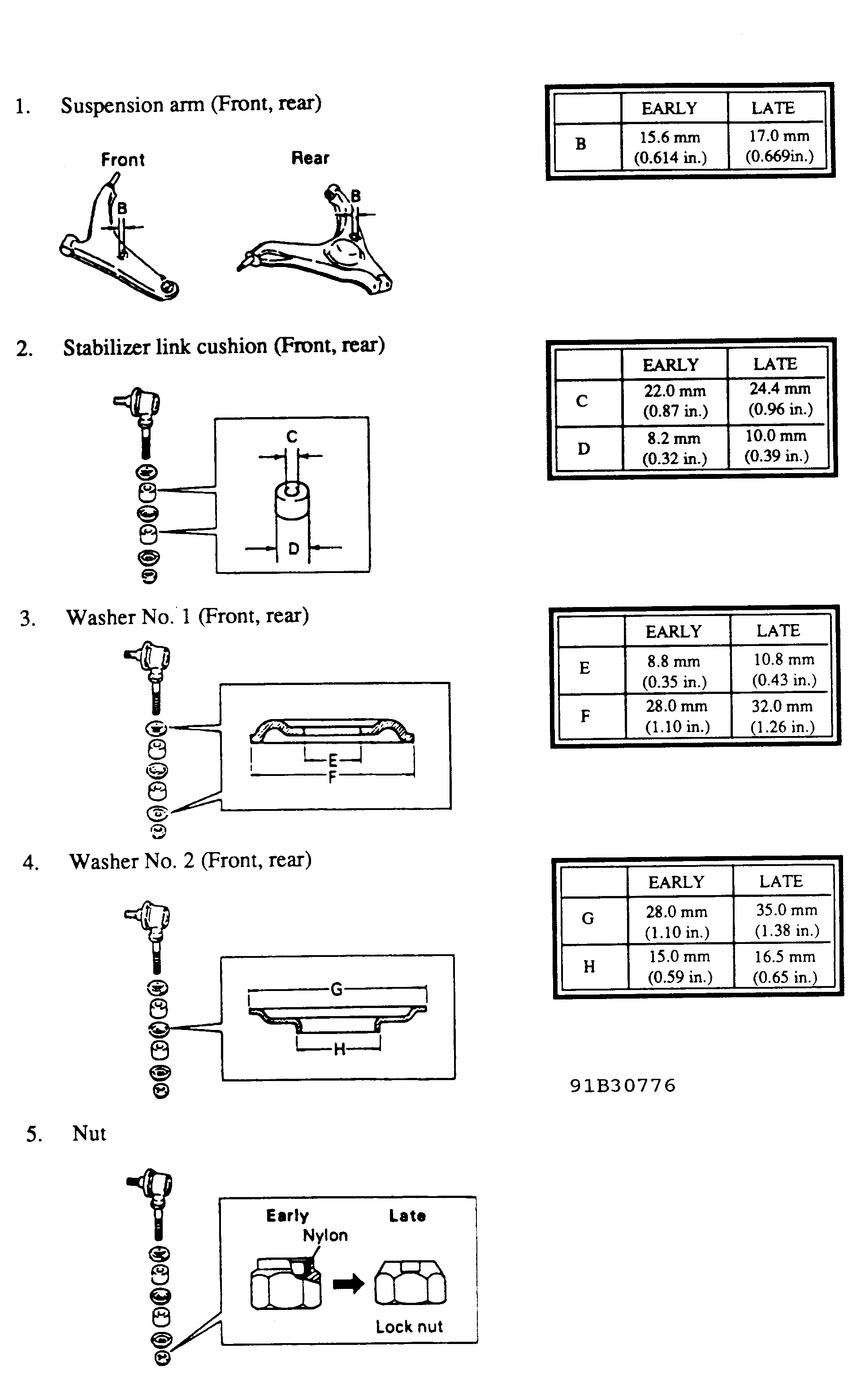

The purpose of this bulletin is to inform you that the diameter of the stabilizer bar joint shaft has been increased and its related parts have been modified. As a result of this modification, early type and late type parts are not interchangeable. See Fig 1 and Fig 2 .
PARTS INFORMATION
| REF NO. | PART NAME | EARLY PART NO | LATE PART NO. | QTY |
|---|---|---|---|---|
| 1 | Front suspension arm (RH) | 45201-60B00 | 45201-60B01 | 1 |
| 2 | Front suspension arm (LH) | 45202-60B00 | 45202-60B01 | 1 |
| 3 | Stabilizer bar joint | 46630-60B00 | 46630-60B01 | 2 |
| 4 | Stabilizer link cushion | 46651-60B00 | 46651-60B01 | 4 |
| 5 | Stabilizer link washer No. 1 | 09165-08001 | 09165-10002 | 4 |
| 6 | Stabilizer link washer No. 2 | 09169-13001 | 09169-14008 | 2 |
| 7 | Stabilizer link nut | 09159-08061 | 09159-08093 | 2 |
| 8-1 | Rear suspension arm (RH) | 46201-60B00 | 46201-60B01 | 1 |
| 9-1 | Rear suspension arm (LH) | 46202-60B00 | 46202-60B01 | 1 |
| 10 | Stabilizer bar joint | 46630-60B00 | 46630-60B01 | 2 |
| 11 | Stabilizer bar joint | 46630-60B00 | 46630-60B01 | 2 |
| 12 | Stabilizer link washer No. 1 | 09165-08001 | 09165-10002 | 4 |
| 13 | Stabilizer link washer No. 2 | 09169-13001 | 09169-14008 | 2 |
| 14 | Stabilizer link nut | 09159-08061 | 09159-08093 | 2 |
PARTS INFORMATION - INTERCHANGEABILITY
| REF NO. | PART NAME | SPARE PARTS SUPPLY | INTERCHANGEABILITY (O:OK, X:NO) |
|---|---|---|---|
| 1 | Front suspension arm (RH) | * | Early <- X -> Late |
| 2 | Front suspension arm (LH) | ** | Early <- X -> Late |
| 3 | Stabilizer bar joint | ** | Early <- X -> Late |
| 4 | Stabilizer link cushion | ** | Early <- X -> Late |
| 5 | Stabilizer link washer No. 1 | ** | Early <- X -> Late |
| 6 | Stabilizer link washer No. 2 | ** | Early <- X -> Late |
| 7 | Stabilizer link nut | * | Early <- X -> Late |
| 8-1 | Rear suspension arm (RH) | ** | Refer to NOTES: |
| 9-1 | Rear suspension arm (LH) | ** | Refer to NOTES: |
| 10 | Stabilizer bar joint | ** | Early <- X -> Late |
| 11 | Stabilizer bar joint | ** | Early <- X -> Late |
| 12 | Stabilizer link washer No. 1 | ** | Early <- X -> Late |
| 13 | Stabilizer link washer No. 2 | ** | Early <- X -> Late |
| 14 | Stabilizer link nut | * | Early <- X -> Late |
|
* = Both Early and Late |
|||
| ** = Both Early and Late | |||
NOTE:
Refer to Fig 1
