Clutch Assembly: Removal
- Remove shift lever boots. Remove shift lever case cover bolts and remove shift lever. Disconnect negative battery cable. disconnect back-up light and 5th gear switch. Disconnect starter motor wiring and remove starter. Remove clamps attaching fuel hoses to transmission case. Drain transmission oil.
- Disconnect clutch cable from clutch release lever. Remove both drive shafts. Remove clutch inspection plate. Remove bolts and nuts fastening engine-to-transmission. Remove crossmember and center exhaust pipe. Remove transmission rear mounting bracket. Lower transmission from vehicle.

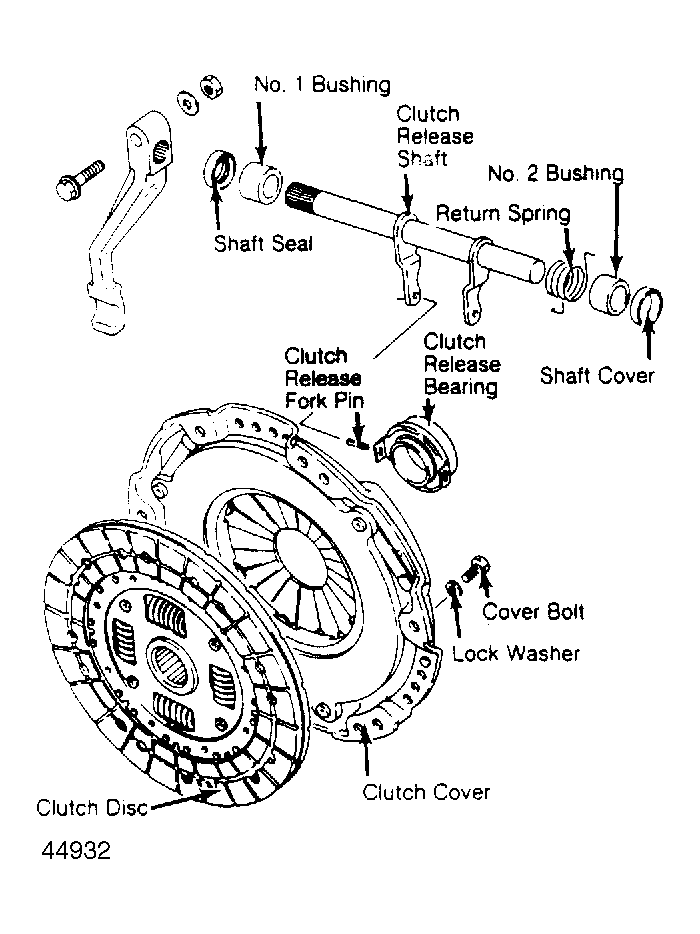

- Install flywheel holder. Match mark pressure plate-to-flywheel. Remove 6 bolts securing pressure plate to flywheel. Remove pressure plate and clutch disc. Remove clutch release bearing. See Fig 1
.
Courtesy of SUZUKI OF AMERICA CORP.
