Instrument Panel Outer Air Outlet Replacement - Right Side
WARNING: This page is about a different car, the 2007 Suzuki XL7. However, it is still accessible from the selected car via links, so may be relevant.

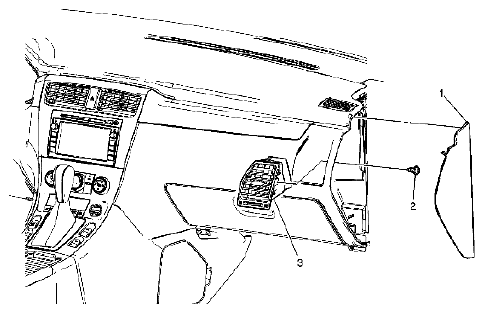

CALLOUT COMPONENT NAME TABLE
| Callout | Component Name |
|---|---|
| 1 | Instrument Panel Outer Trim Cover. Refer to INSTRUMENT PANEL OUTER TRIM COVER REPLACEMENT . |
| 2 | Instrument Panel Air Outlet Screw
CAUTION:
Refer to FASTENER NOTICE
. Tightening torque 2 N.m (18 lb in) |
| 3 | Instrument Panel Air Outlet - Right Procedure Use a flat bladed plastic trim to in order to release the outlet from the I/P. |
