Body and Frame



Door Lock - Driver






Door Lock - Front Passenger






Door Lock - Left Rear






Door Lock - Right Rear






Door Lock Switch - Driver






Door Lock Switch - Front Passenger





Heated Seat Element - Driver Back

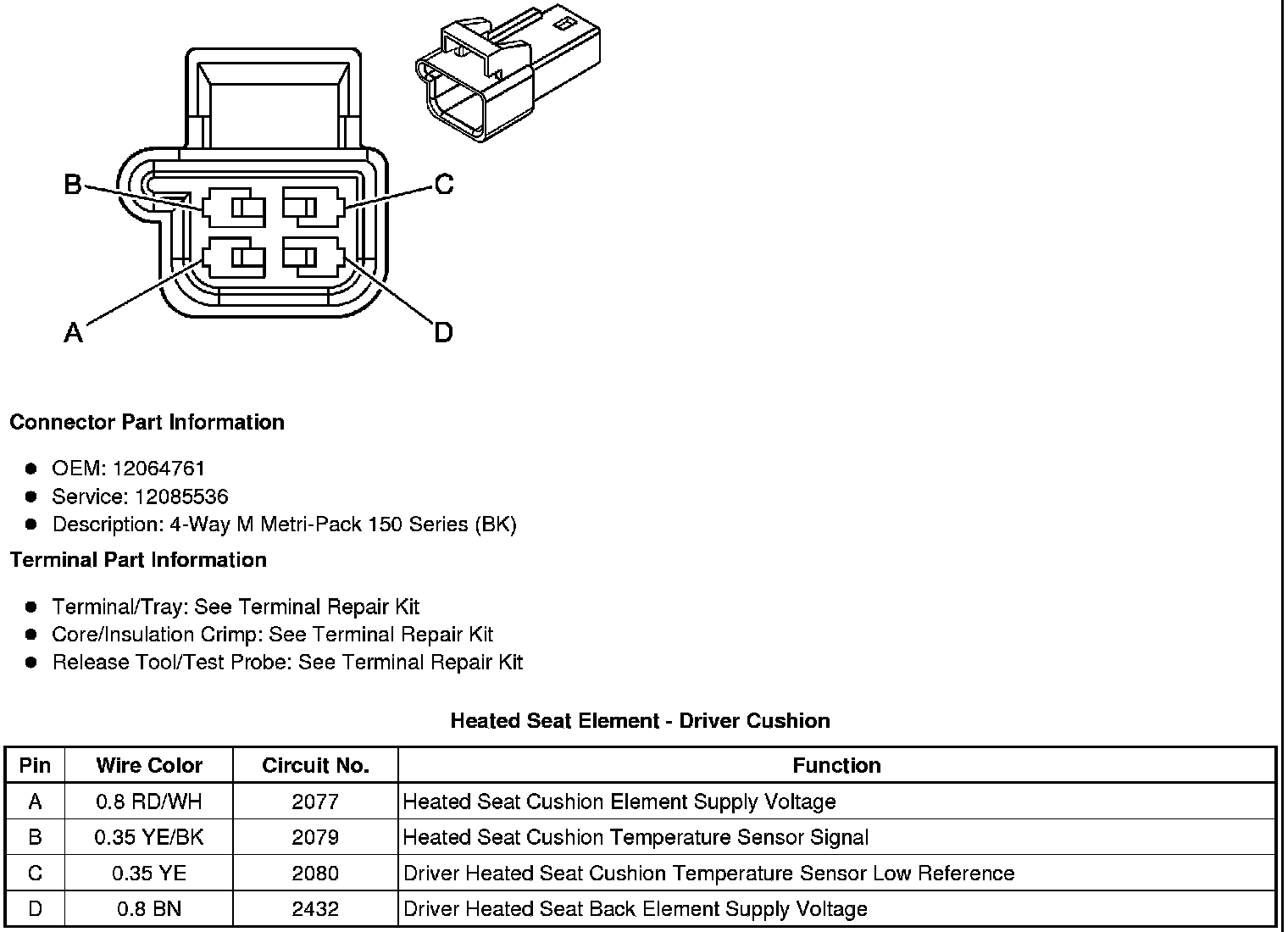

Heated Seat Element - Driver Cushion






Heated Seat Element - Front Passenger Back

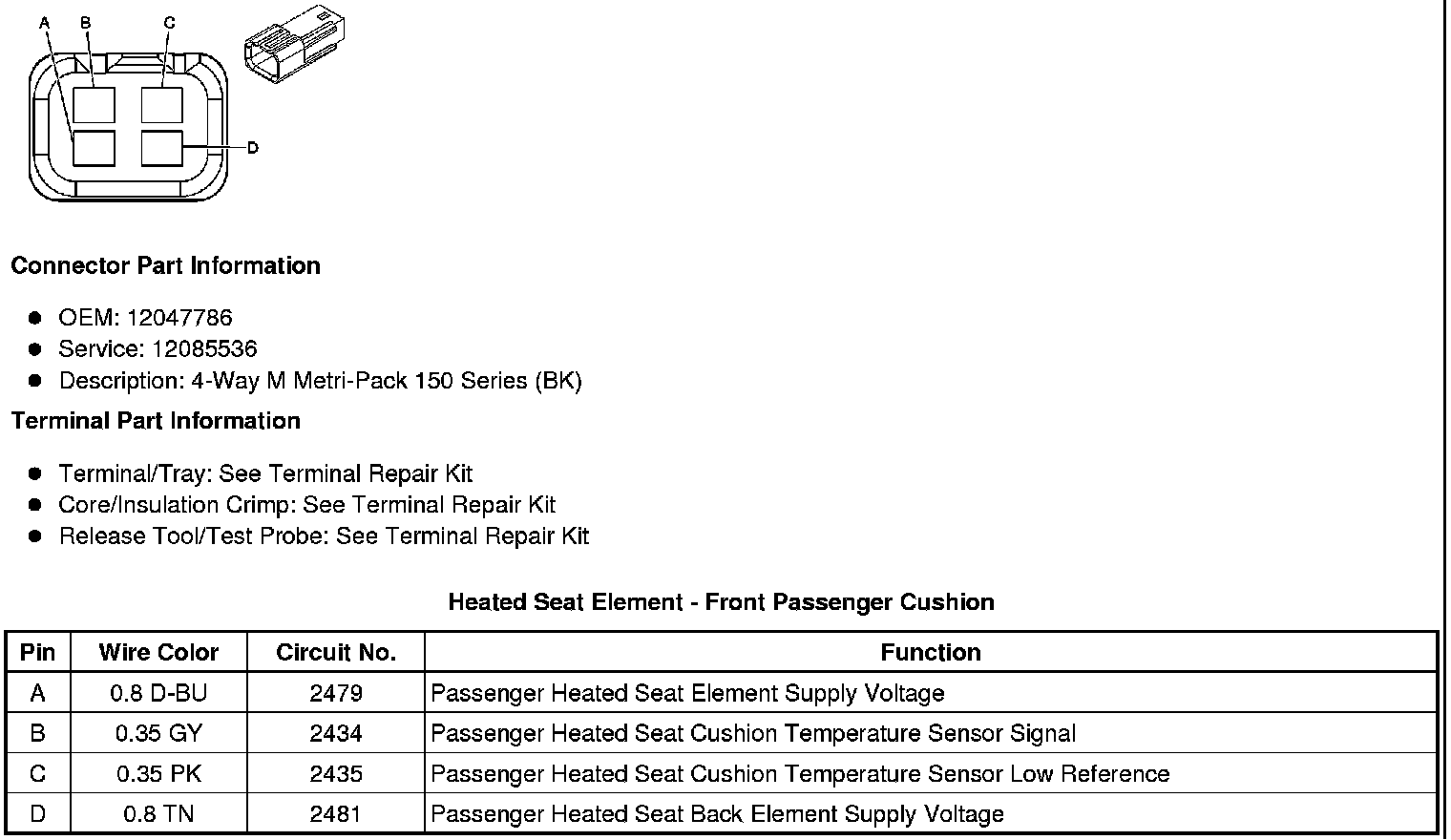

Heated Seat Element - Front Passenger Cushion






Heated Seat Relay - Driver

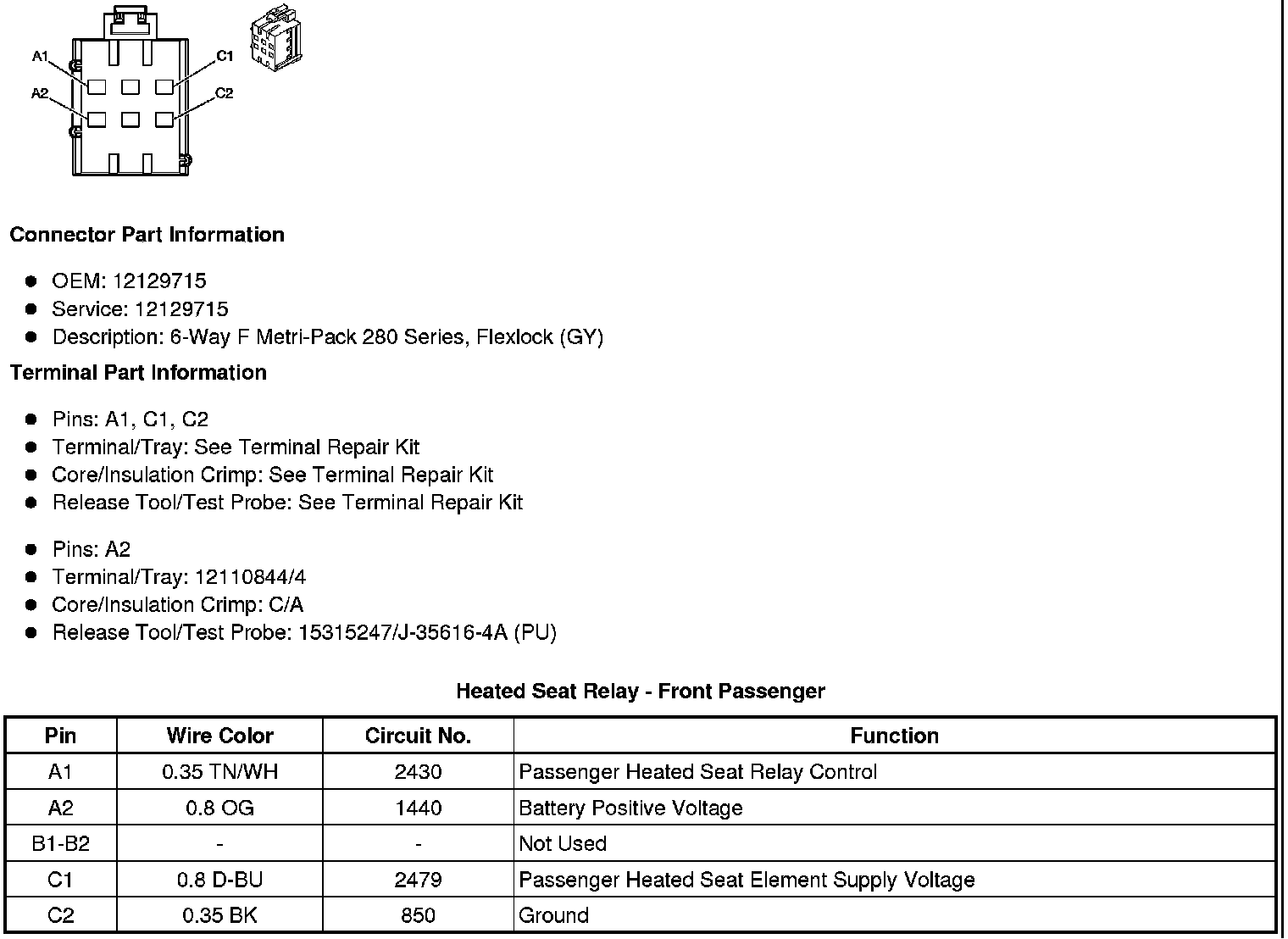

Heated Seat Relay - Front Passenger

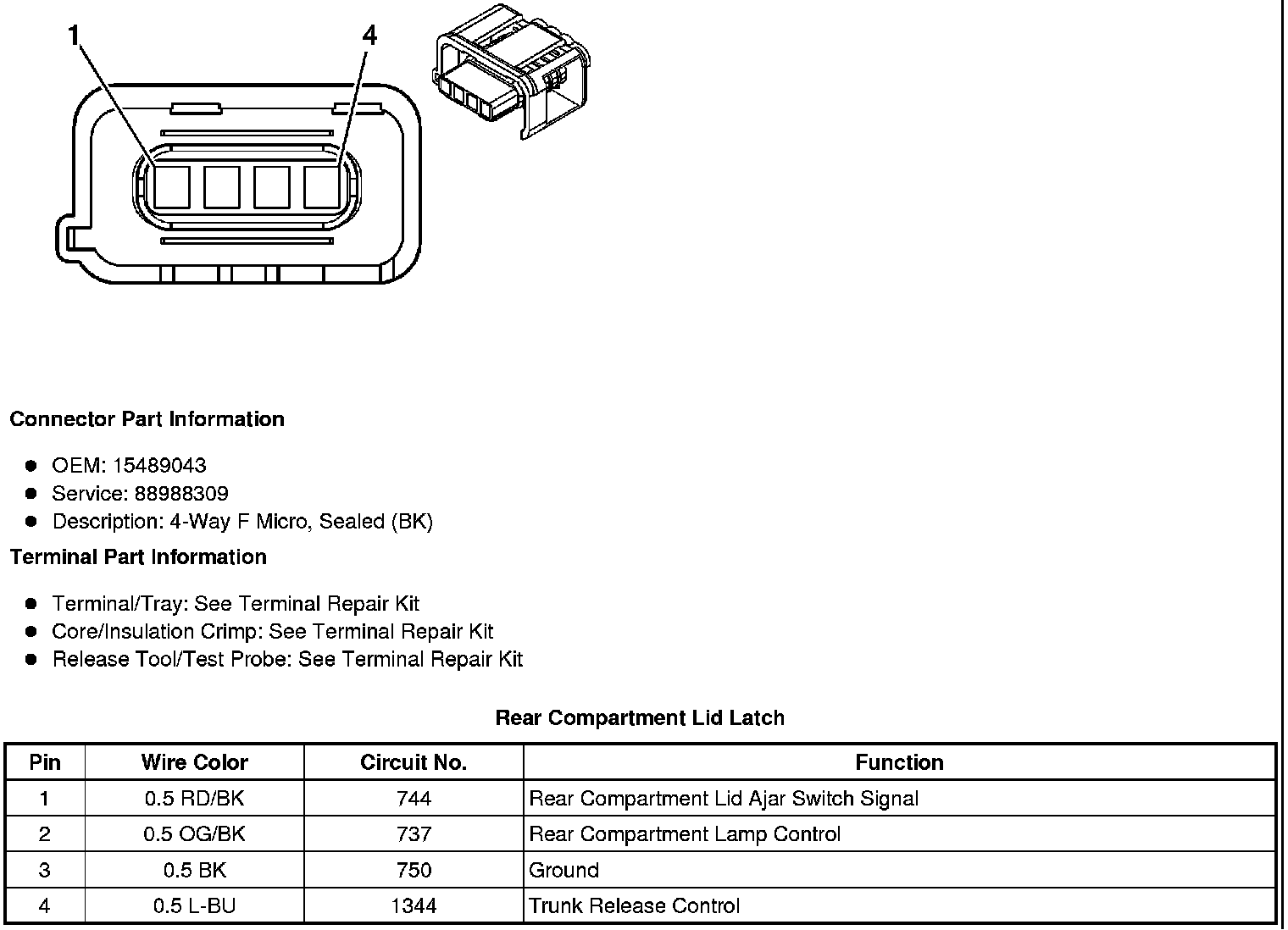

Rear Compartment Lid Latch









Remote Control Door Lock Receiver (RCDLR)

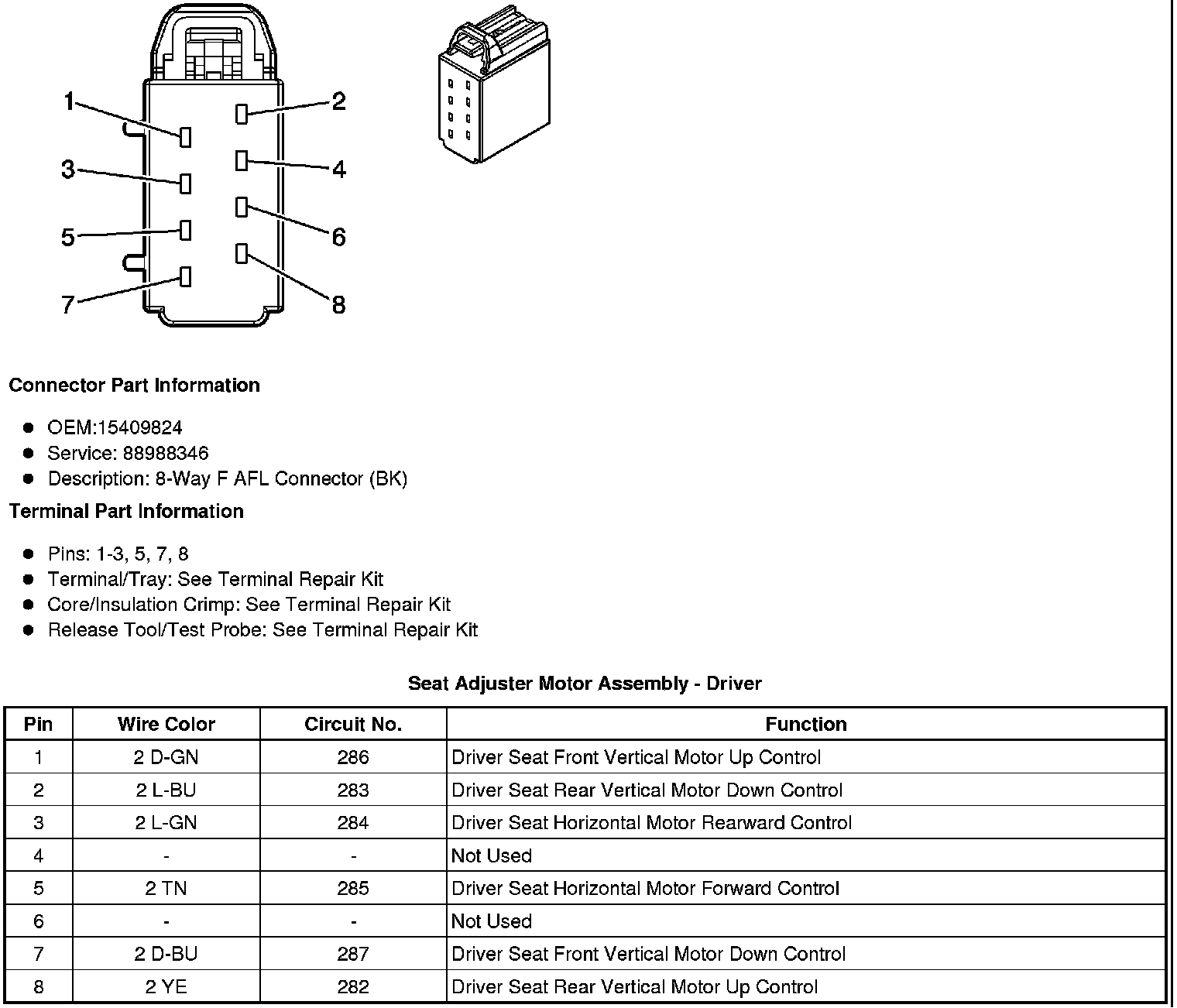

Seat Adjuster Motor Assembly - Driver

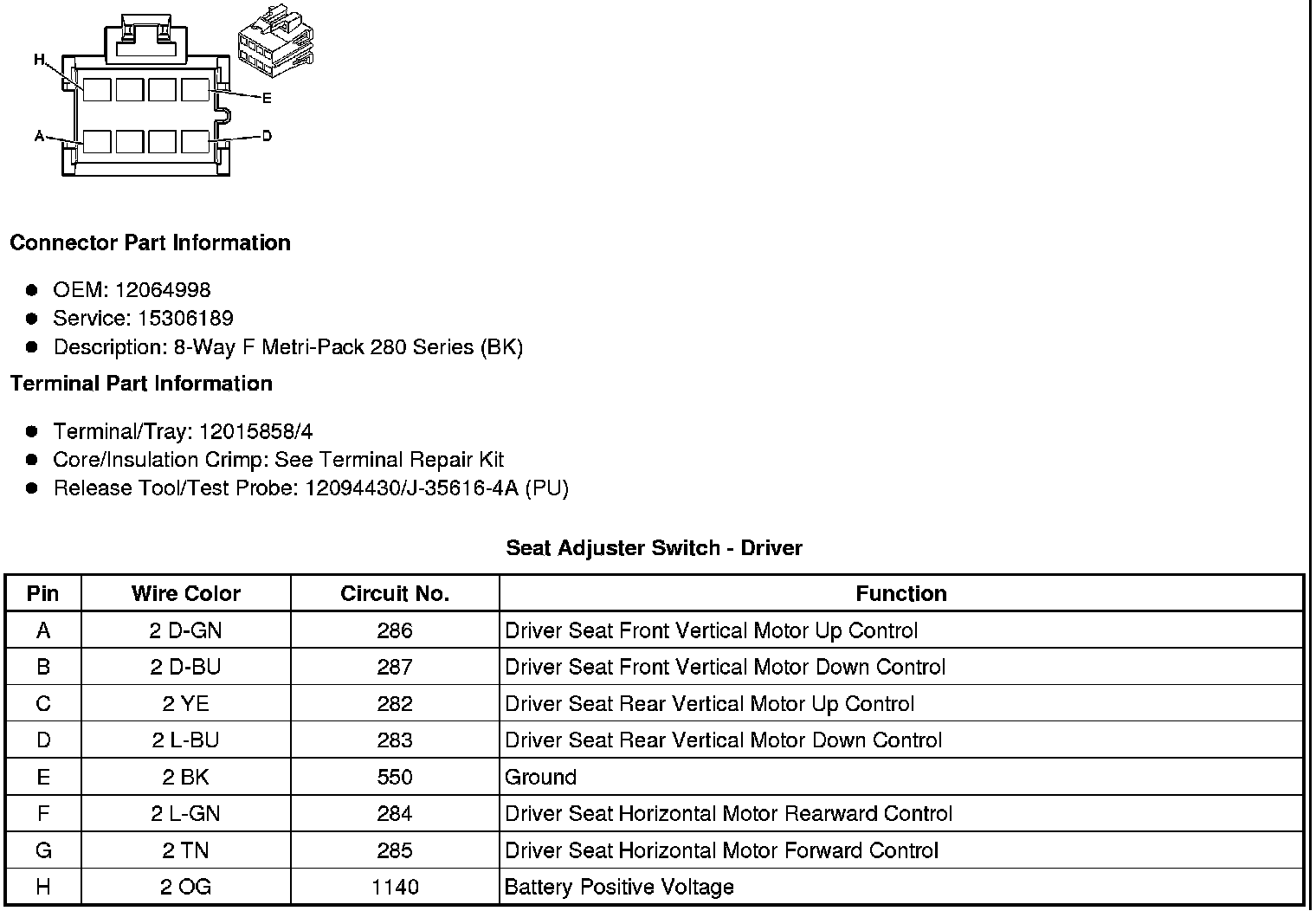

Seat Adjuster Switch - Driver






Seat Lumbar Switch - Driver (AL9)






Seat Lumbar Motor - Driver (AL9)

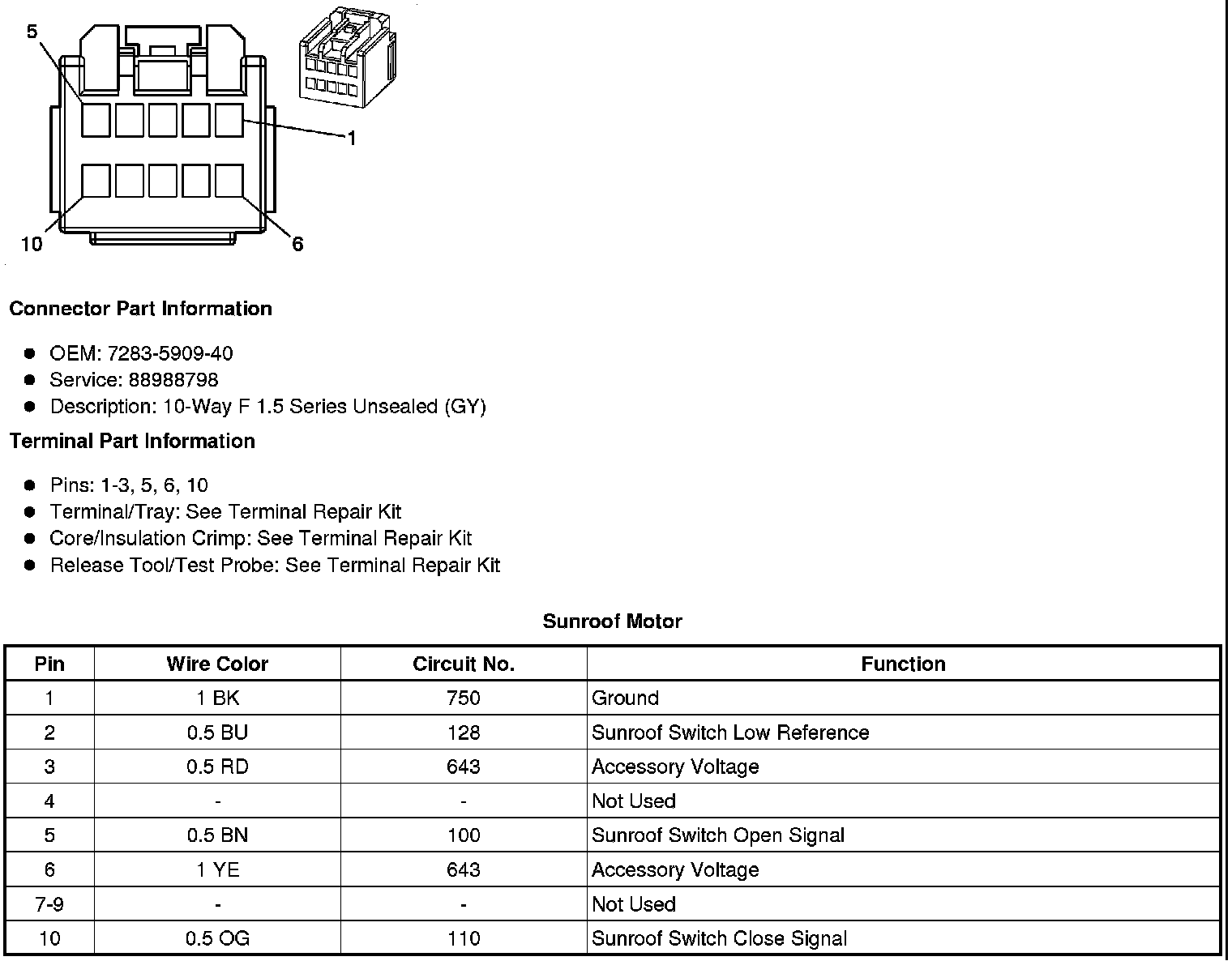

Sunroof Motor






Sunroof Switch






Sunshade - Left (CF5)






Sunshade - Left (TR9)






Sunshade - Right (CF5)






Sunshade - Right (TR9)
