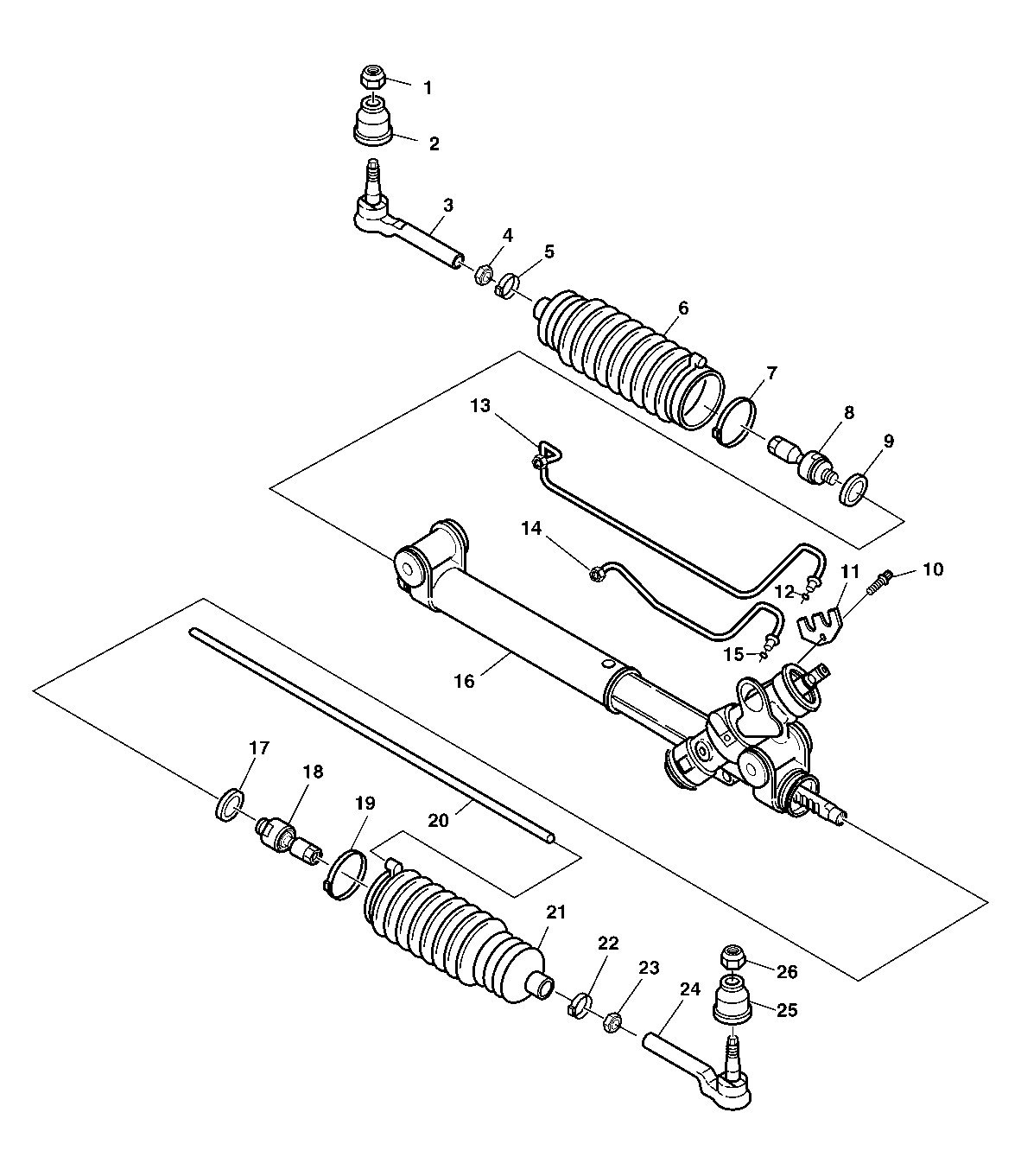

Hydraulic Power Steering System Disassembled View
| Callout | Component Name |
|---|---|
| 1 | Torque Prevailing Nut |
| 2 | Tie Rod Seal |
| 3 | Outer Tie Road Assembly |
| 4 | Hexagon Jam Nut |
| 5 | Tie Rod End Clamp |
| 6 | Rack and Pinion Boot |
| 7 | Boot Clamp |
| 8 | Inner Tie Rod Assembly |
| 9 | Shock Dampener Ring |
| 10 | Fastener |
| 11 | Cylinder Line Retaining Plate |
| 12 | O-Ring Seal |
| 13 | Cylinder Line Assembly (RH) |
| 14 | Cylinder Line Assembly (LH) |
| 15 | O-Ring Seal |
| 16 | Rack and Pinion Gear Assembly (Partial) |
| 17 | Shock Dampener Ring |
| 18 | Inner Tie Rod Assembly |
| 19 | Boot Clamp |
| 20 | Breather Tube |
| 21 | Rack and Pinion Boot |
| 22 | Tie Rod End Clamp |
| 23 | Hexagon Jam Nut |
| 24 | Outer Tie Rod Assembly |
| 25 | Tie Rod Seal |
| 26 | Torque Prevailing Nut |
