Disassembled Views

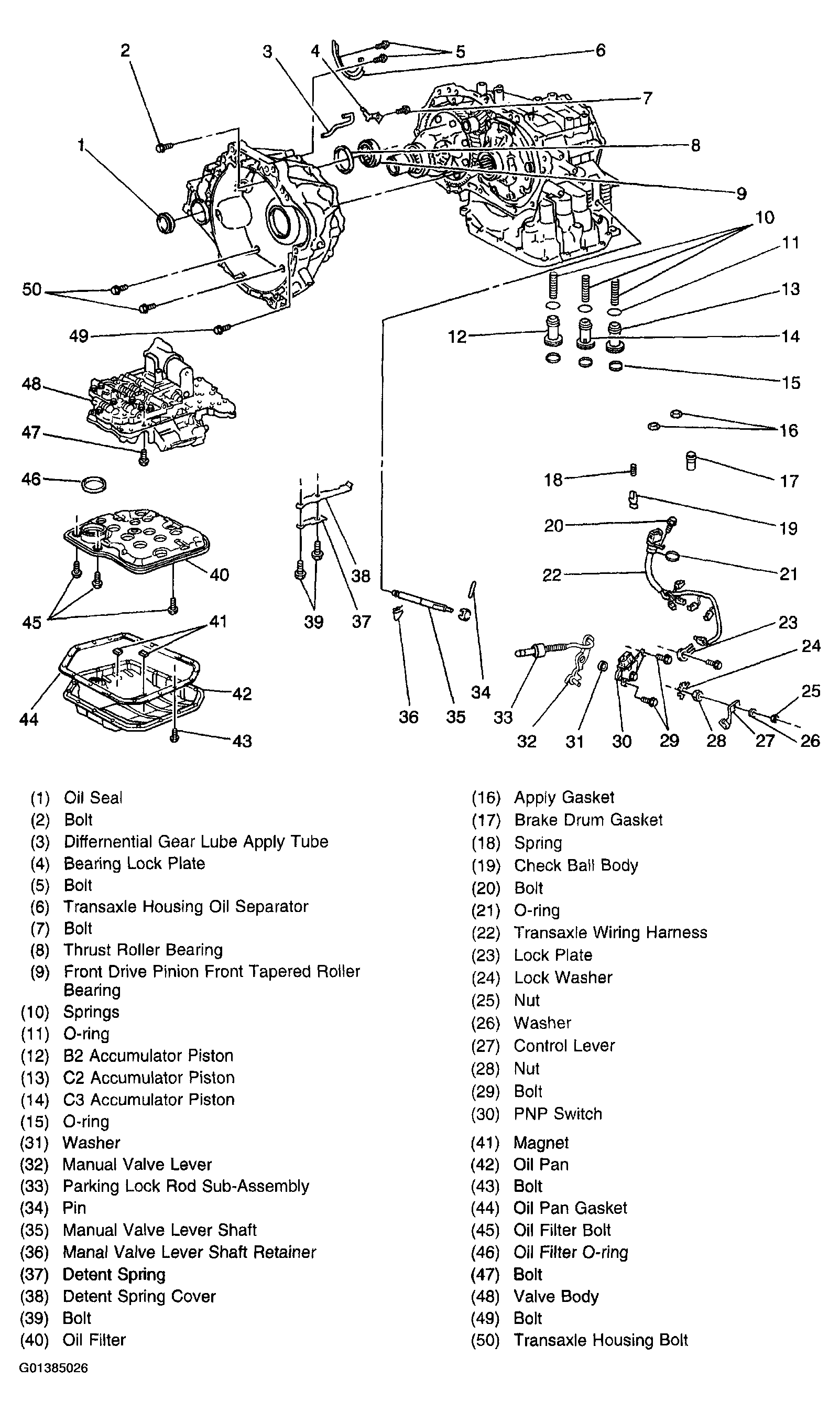

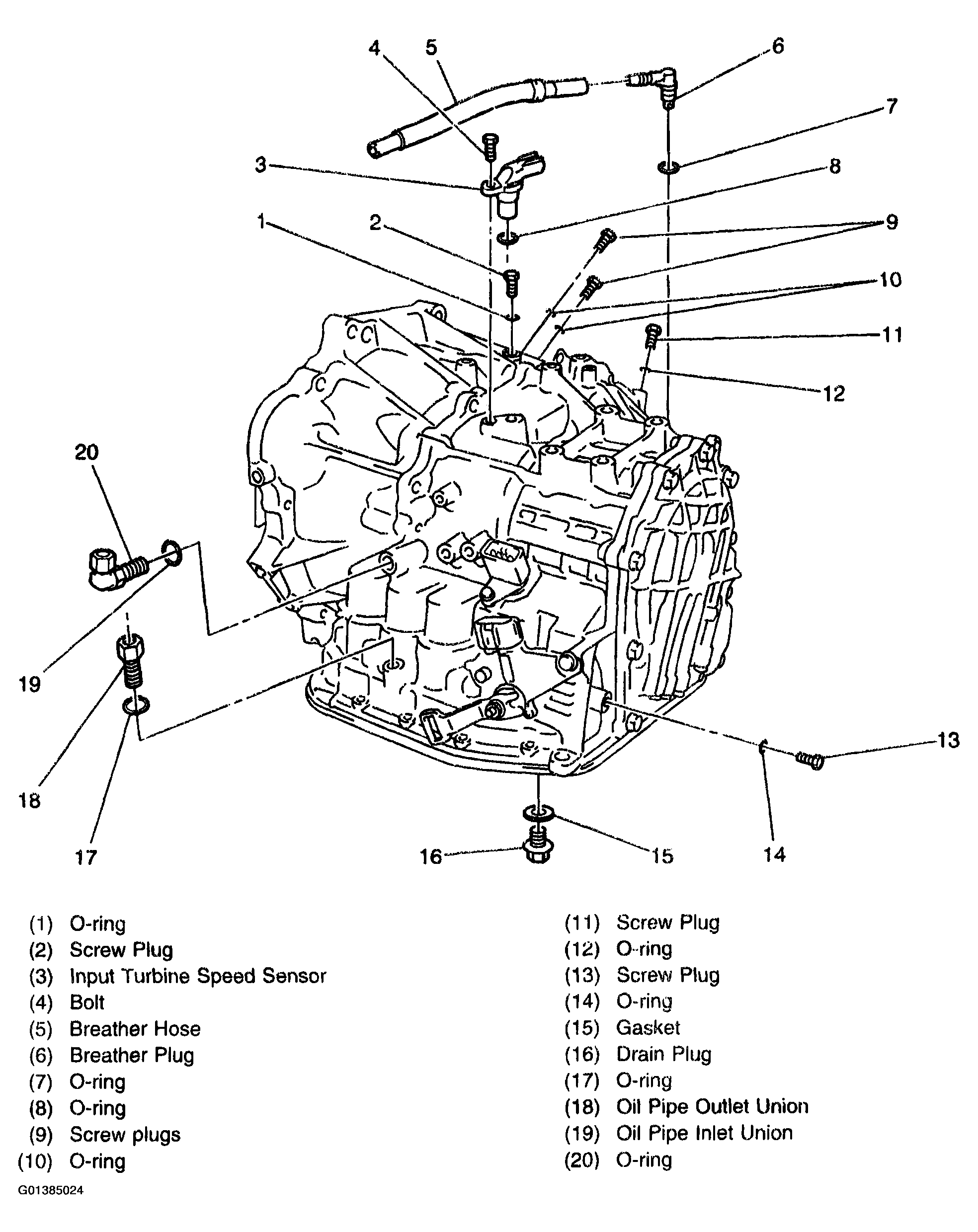

Fig 1: External Components Disassembled View
Courtesy of GENERAL MOTORS CORP.

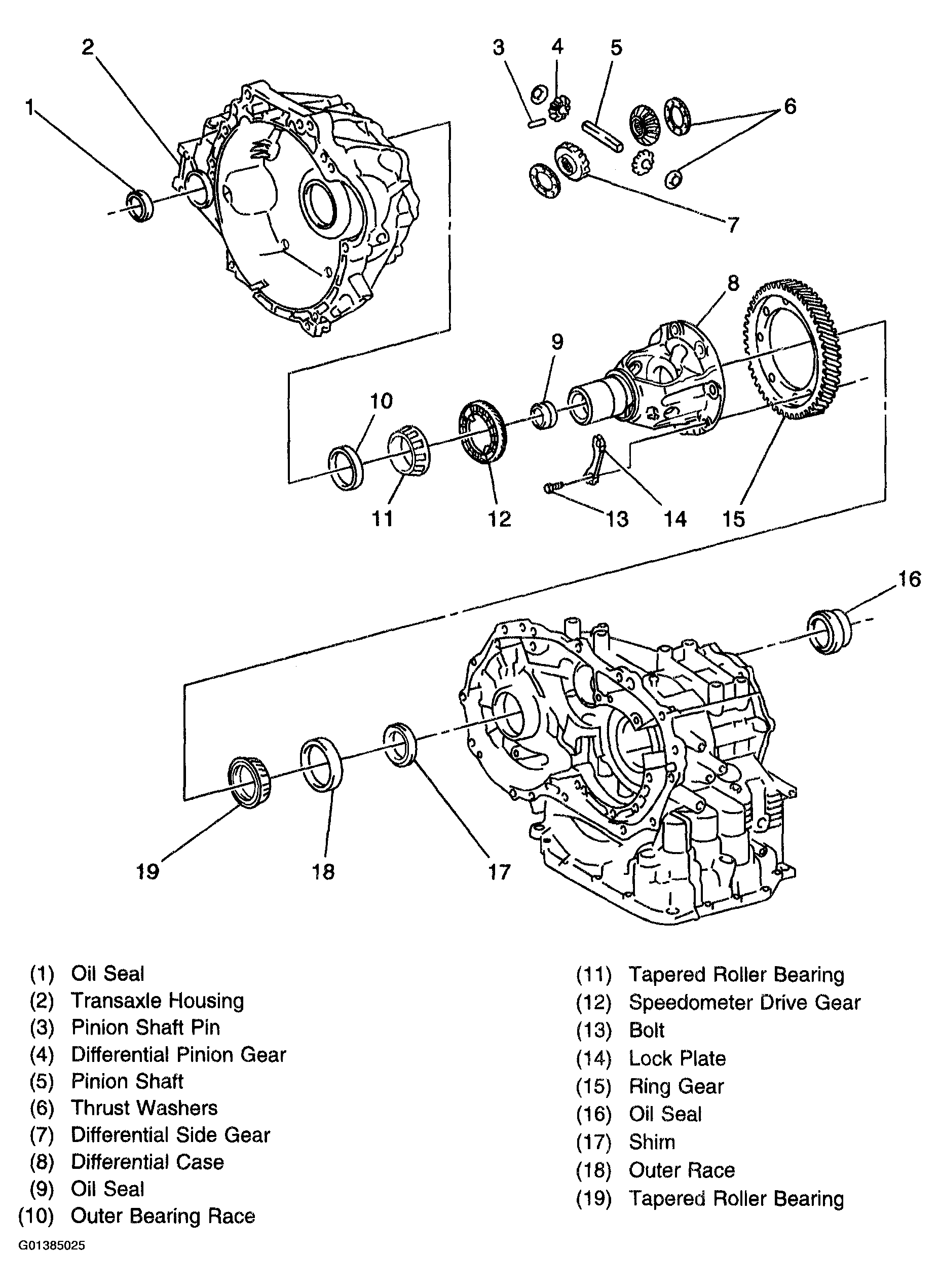

Fig 2: Differential Assembly & Related Components Disassembled View
Courtesy of GENERAL MOTORS CORP.

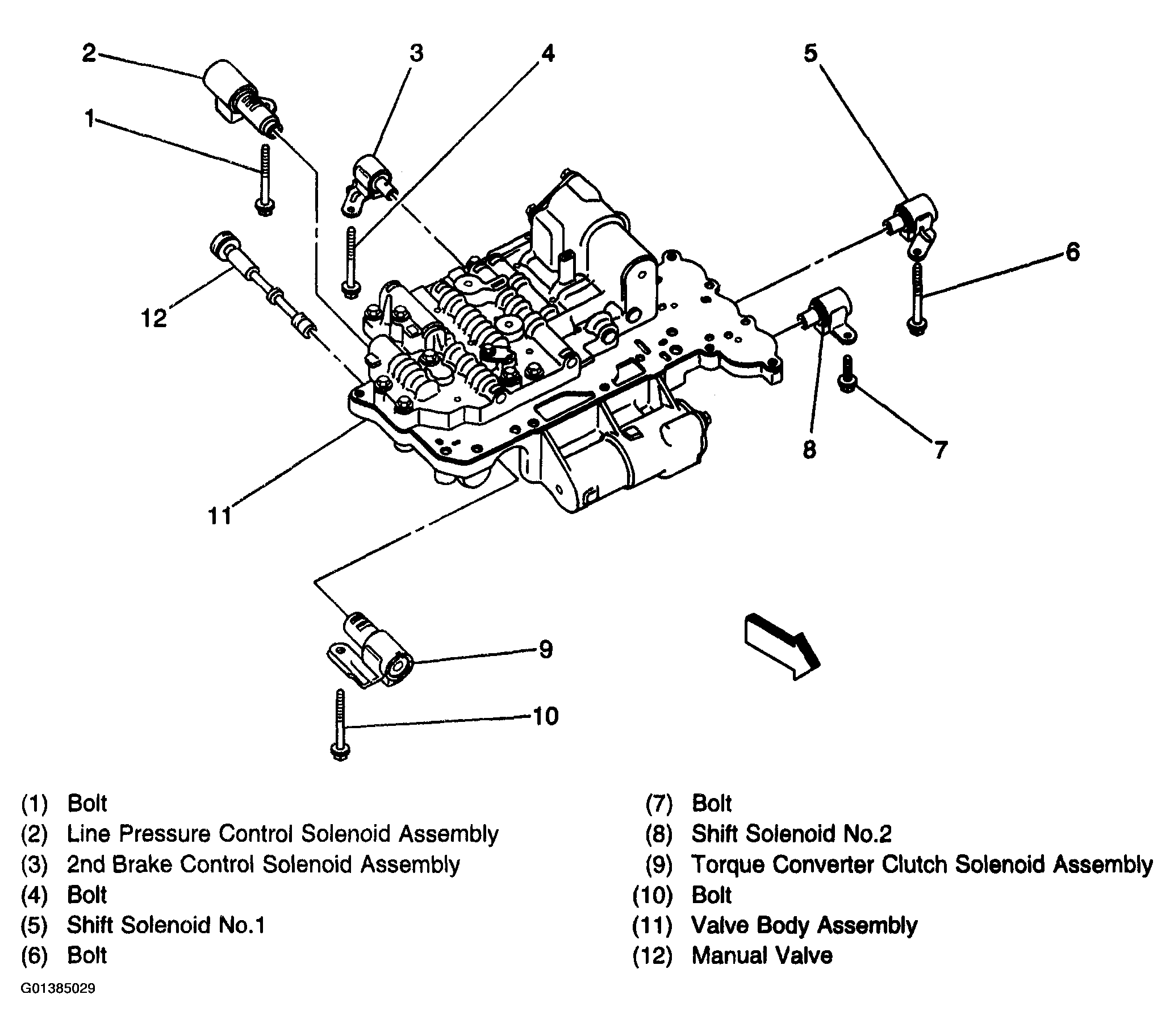

Fig 3: Valve Body & Related Components Disassembled View
Courtesy of GENERAL MOTORS CORP.

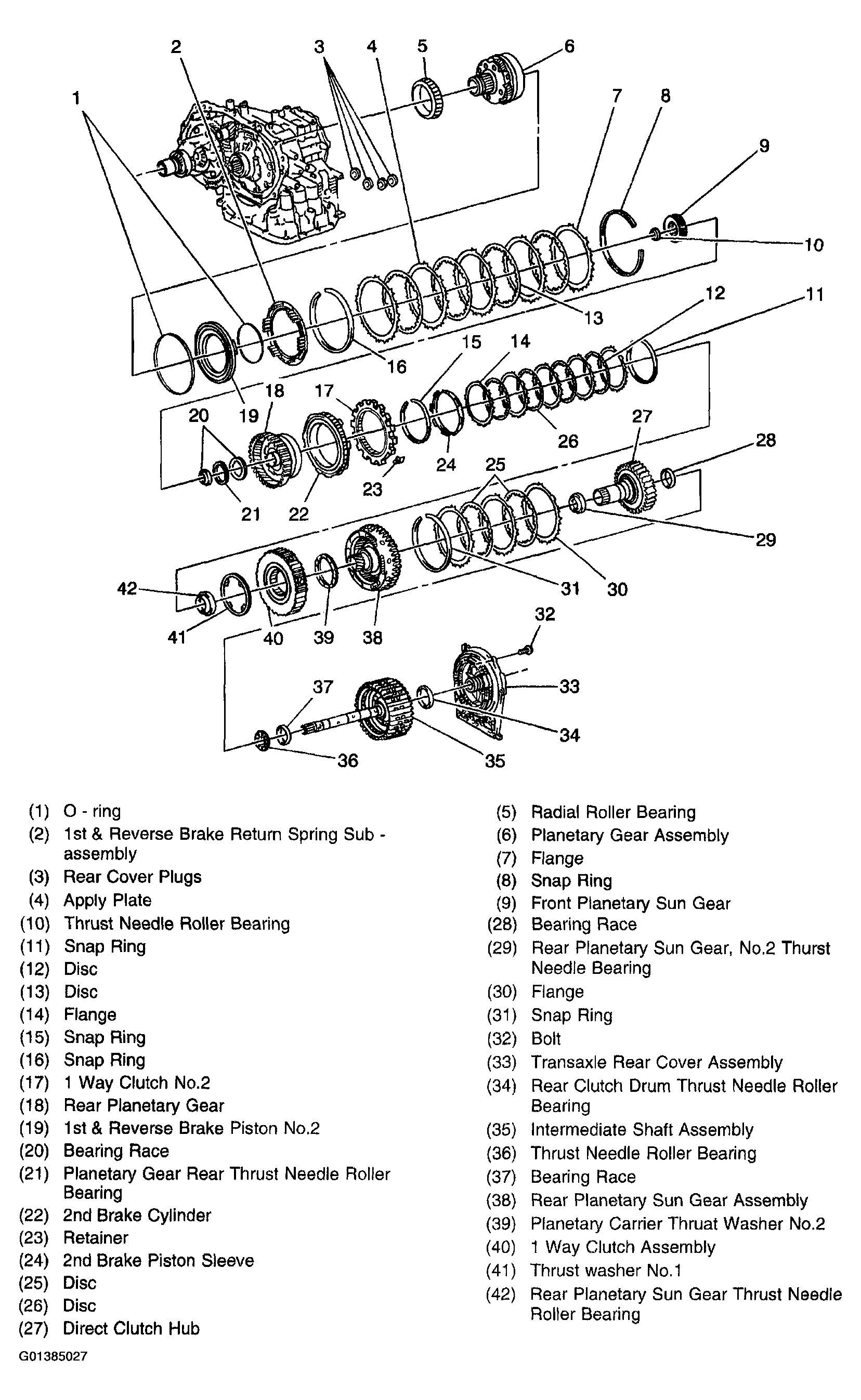

Fig 4: Front & Rear Planetary Gear Assemblies & Related Components Disassembled View
Courtesy of GENERAL MOTORS CORP.

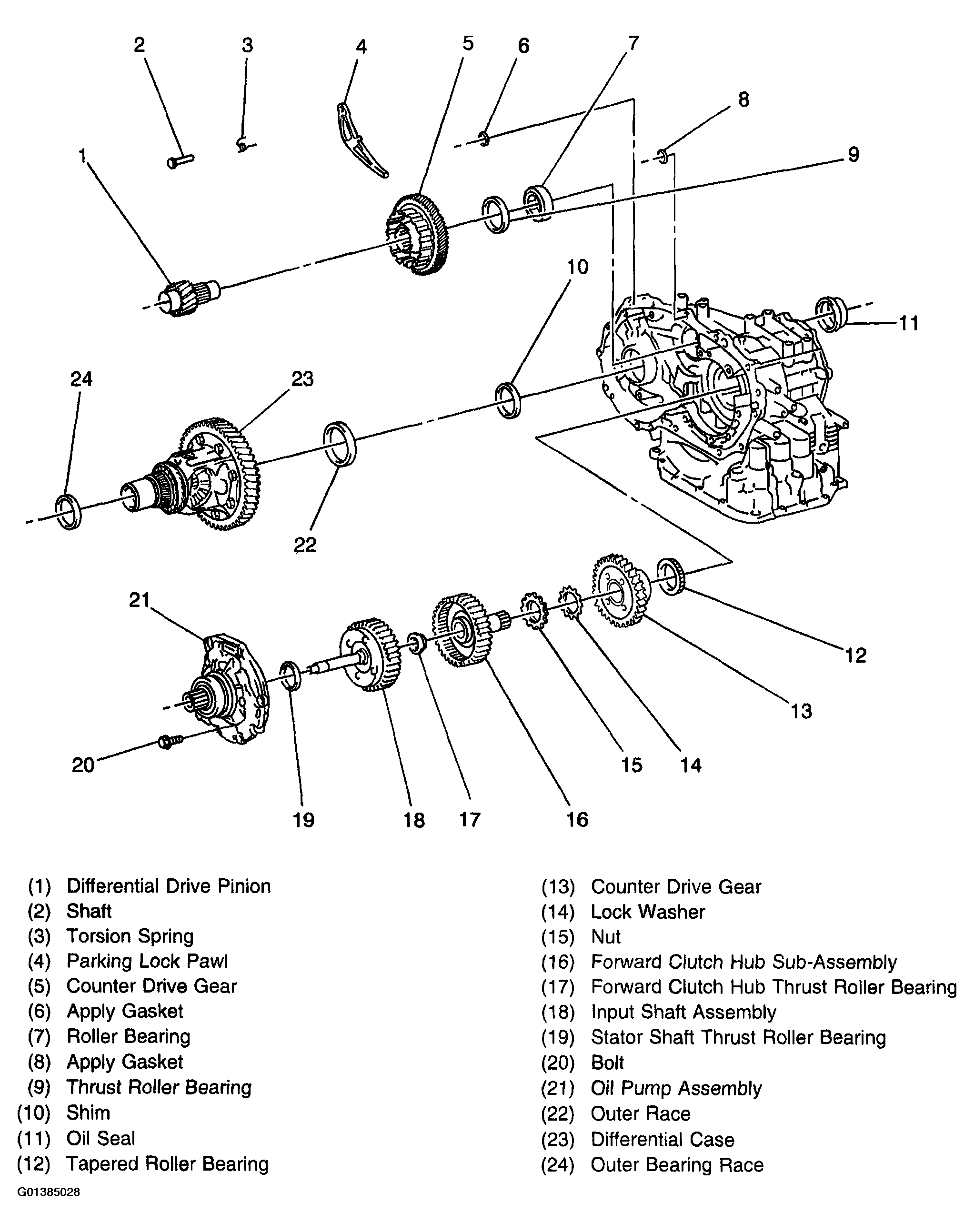

Fig 5: Input Shaft & Related Components Disassembled View
Courtesy of GENERAL MOTORS CORP.
Fig 6: Valve Body & Related Components Disassembled View
Courtesy of GENERAL MOTORS CORP.

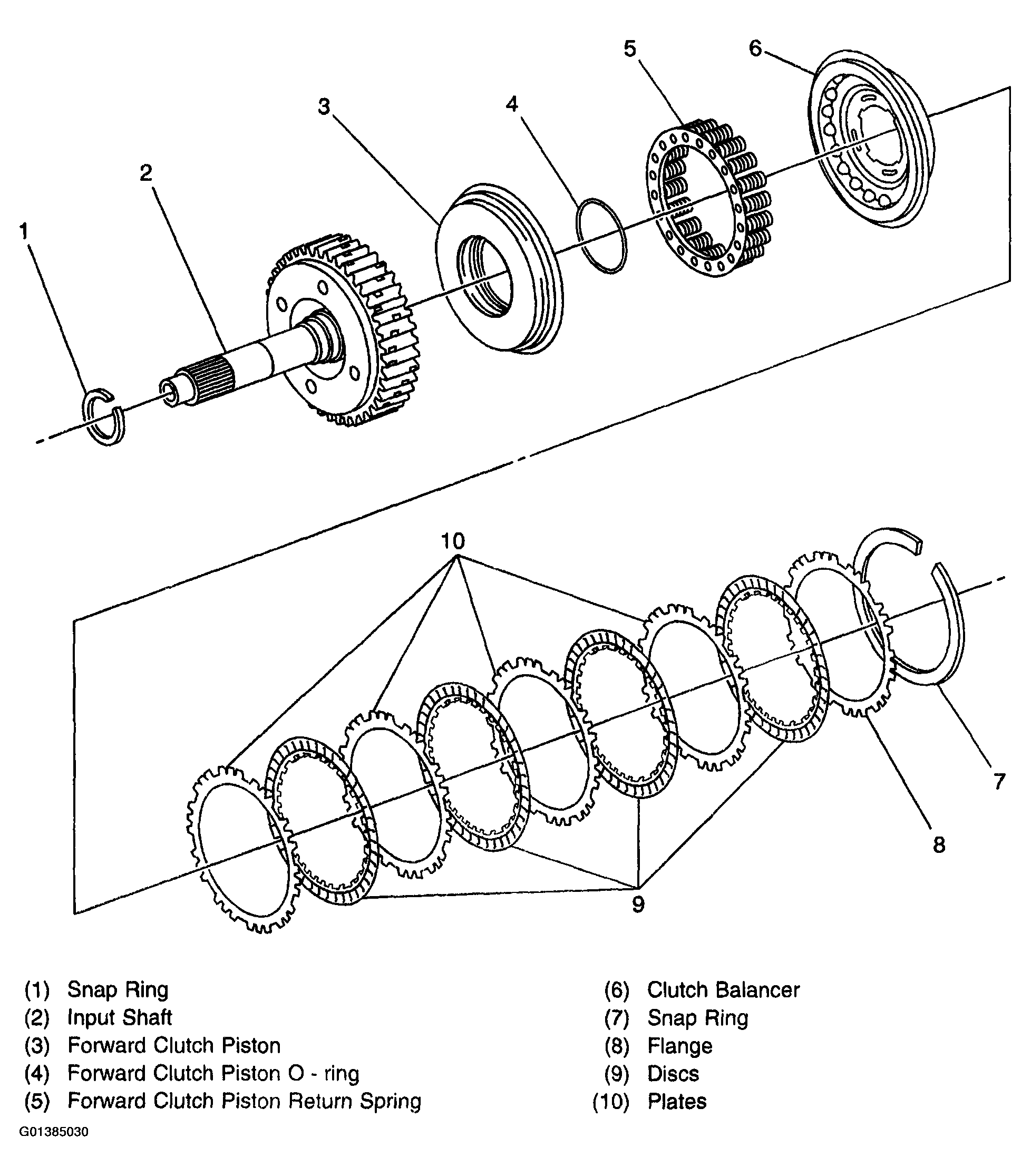

Fig 7: Forward Clutch & Related Components Disassembled View
Courtesy of GENERAL MOTORS CORP.

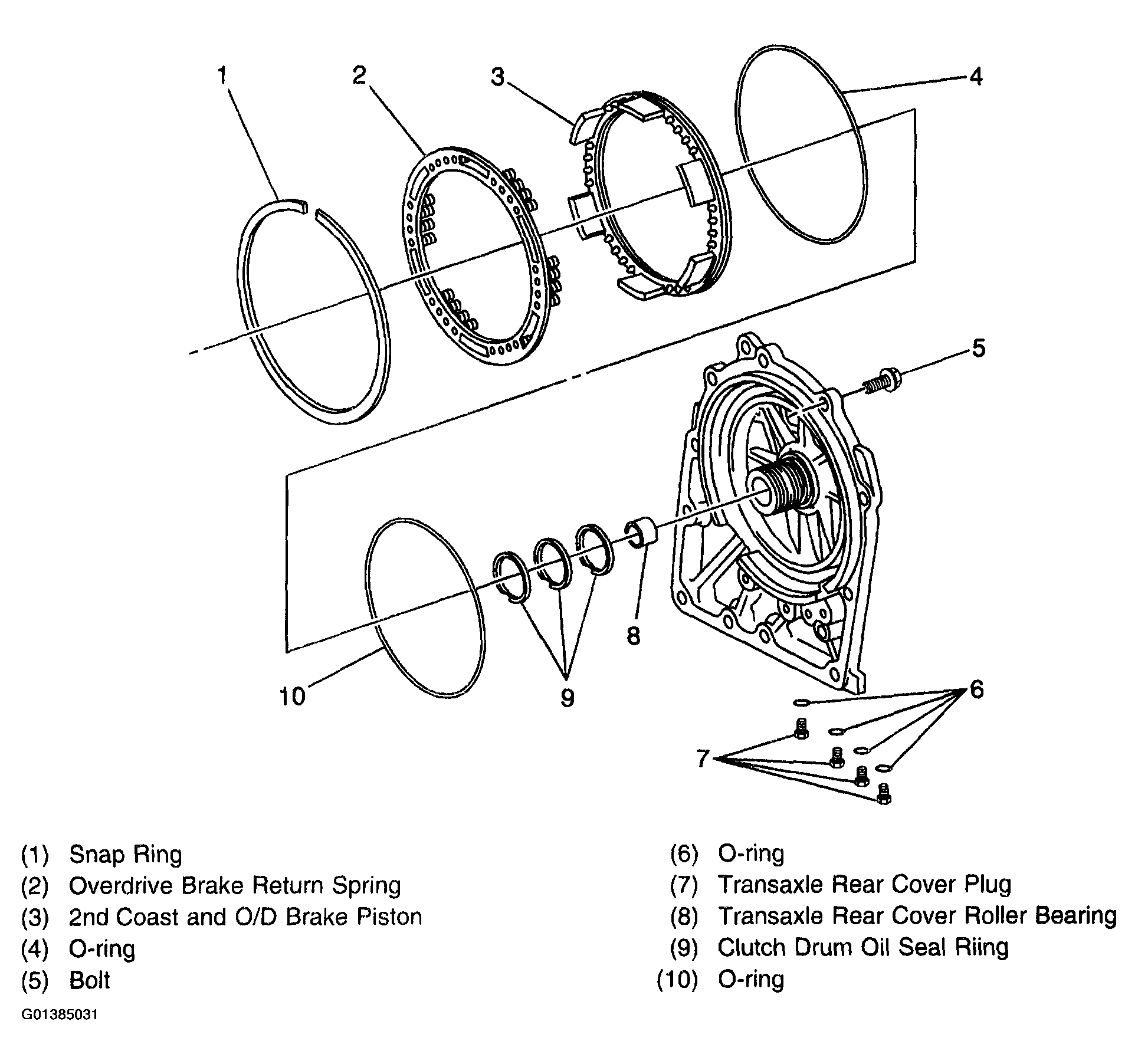

Fig 8: Overdrive Brake & Related Component Disassembled View
Courtesy of GENERAL MOTORS CORP.

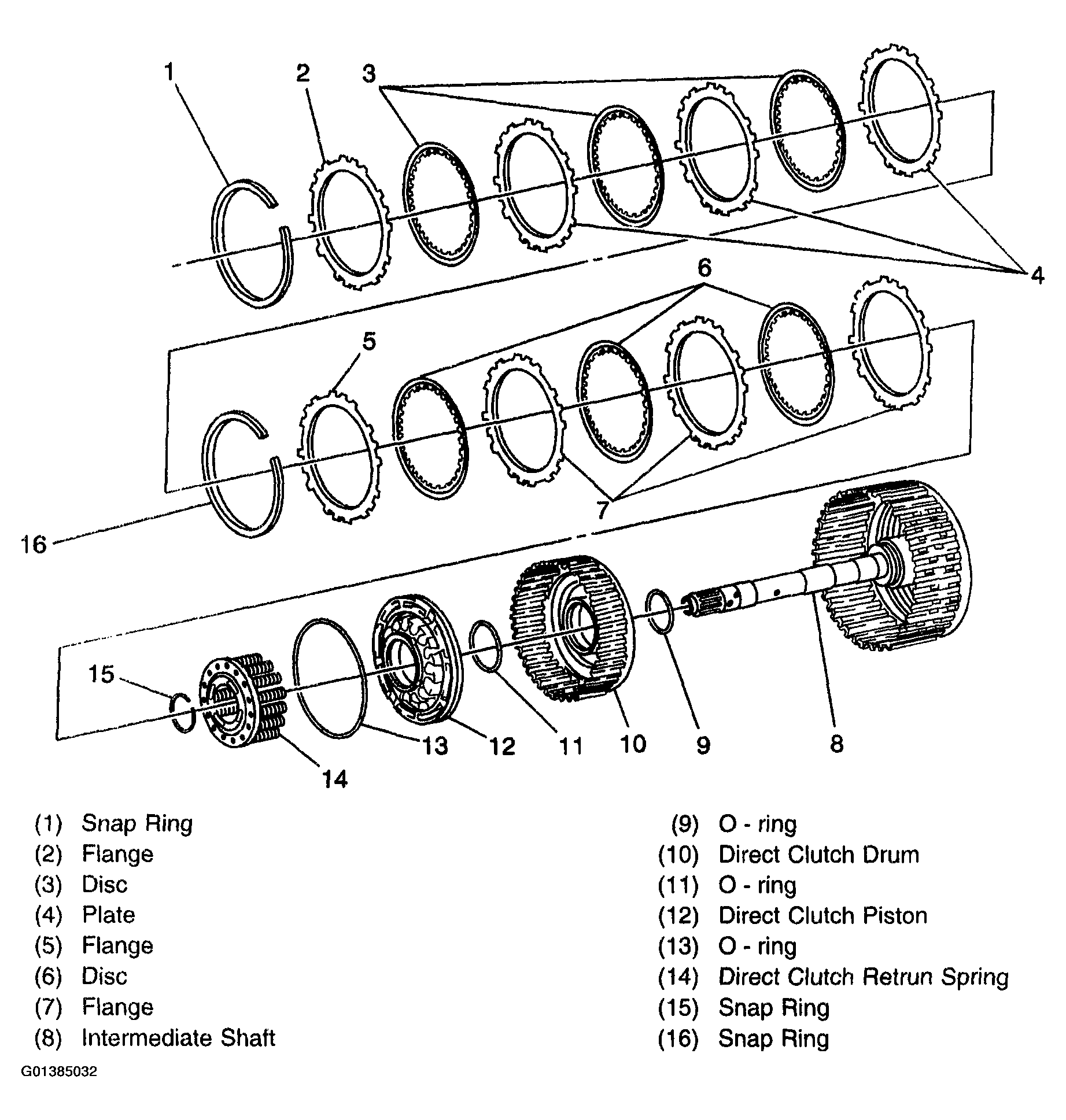

Fig 9: Direct Clutch & Related Components Disassembled View
Courtesy of GENERAL MOTORS CORP.

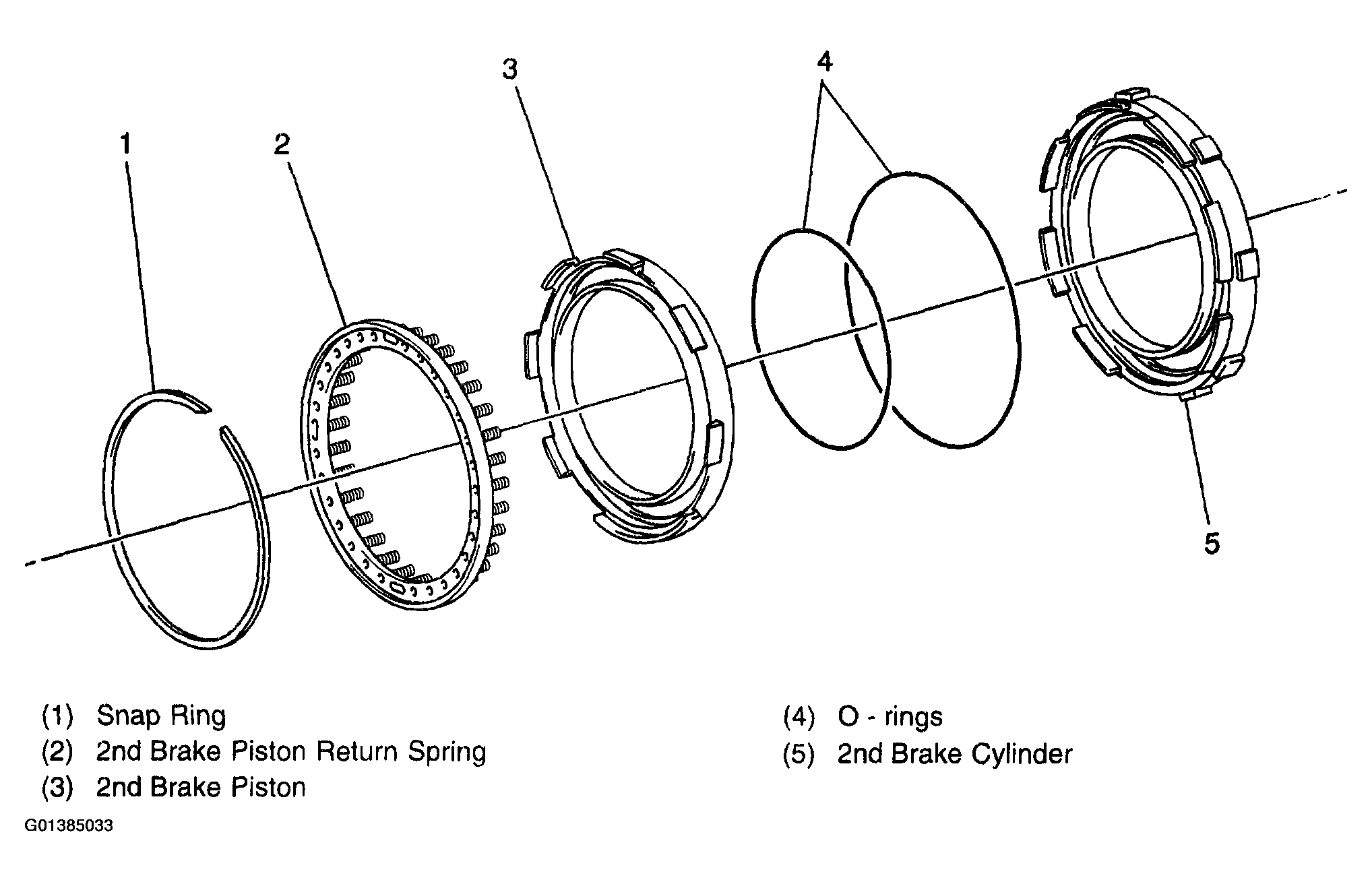

Fig 10: 2nd Brake & Related Components Disassembled View
Courtesy of GENERAL MOTORS CORP.

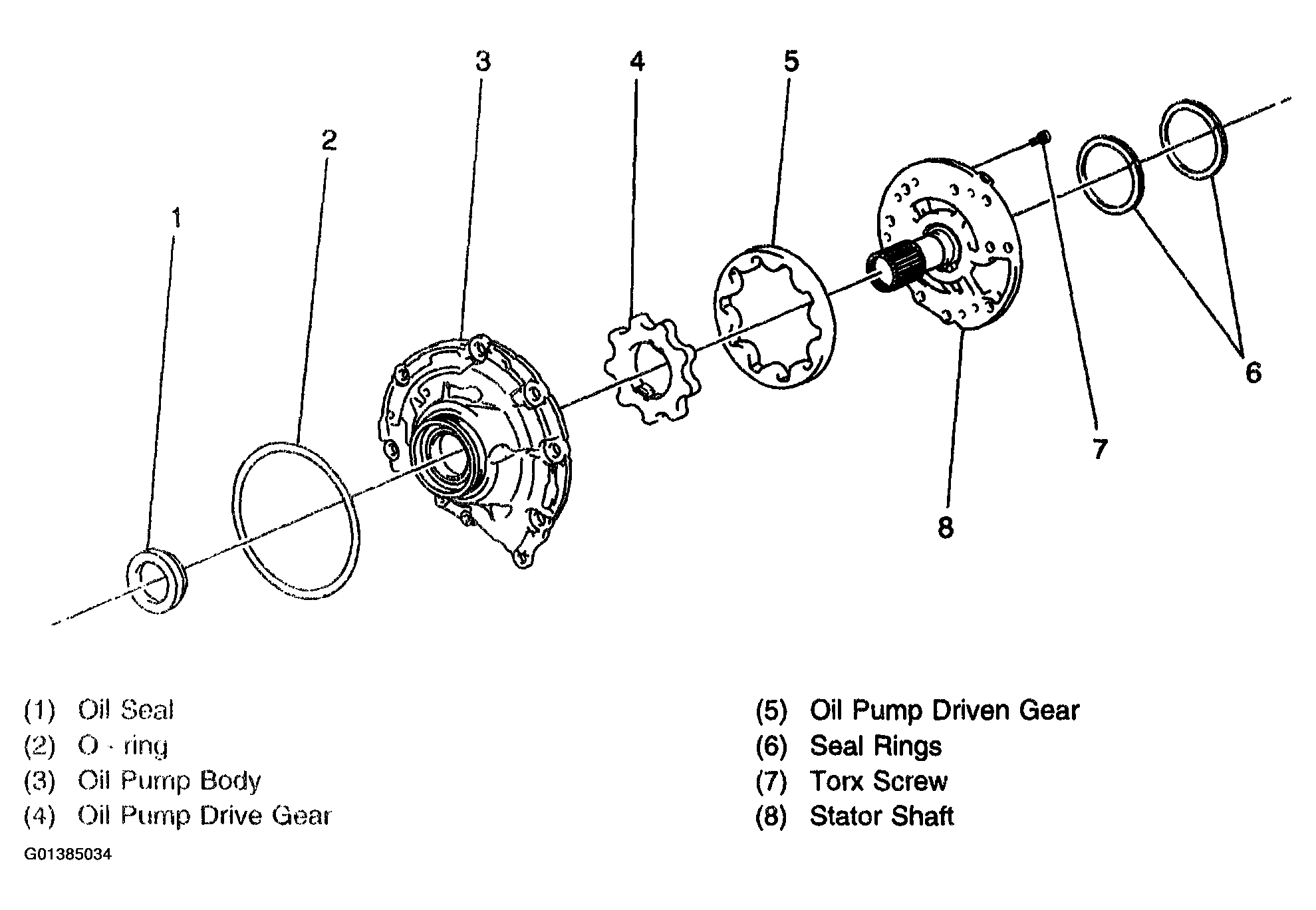

Fig 11: Oil Pump Disassembled View
Courtesy of GENERAL MOTORS CORP.
