System Description
>>
Structure And Operation
>>
Sectional View
July 1:
So it begins
. Don't worry, this is not in the correct legal jurisdiction!
Sectional View

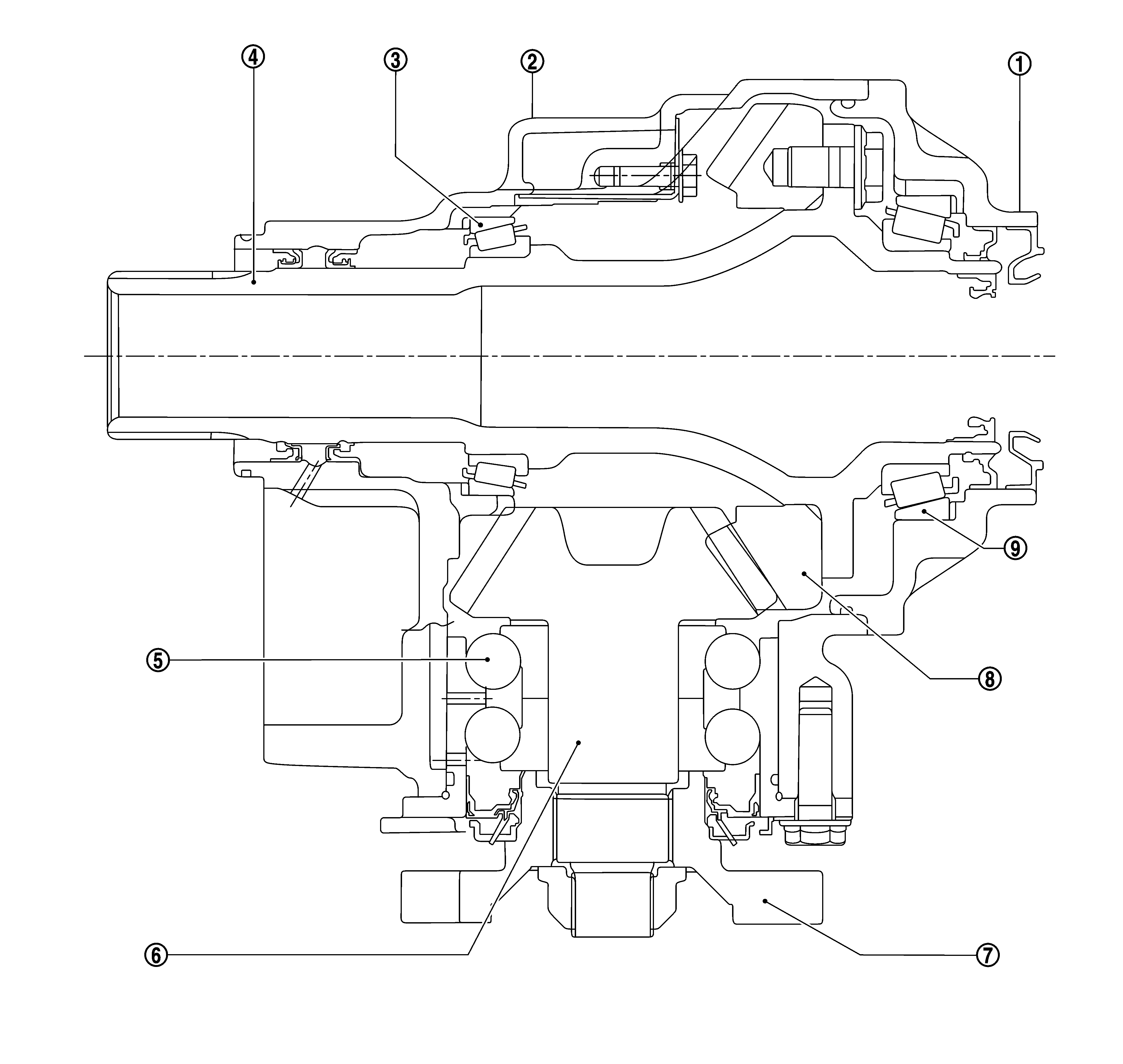

Fig 1: Cross-Sectional View Of Transfer Case
Courtesy of NISSAN NORTH AMERICA, INC.
1.
Transfer cover
2.
Transfer case
3.
Ring gear bearing (transfer case side)
4.
Ring gear shaft
5.
Pinion bearing
6.
Drive pinion
7.
Companion flange
8.
Ring gear
9.
Ring gear bearing (transfer cover side)
