Combination Switch Matrix
Combination switch consists of INPUT circuit and OUTPUT circuit.

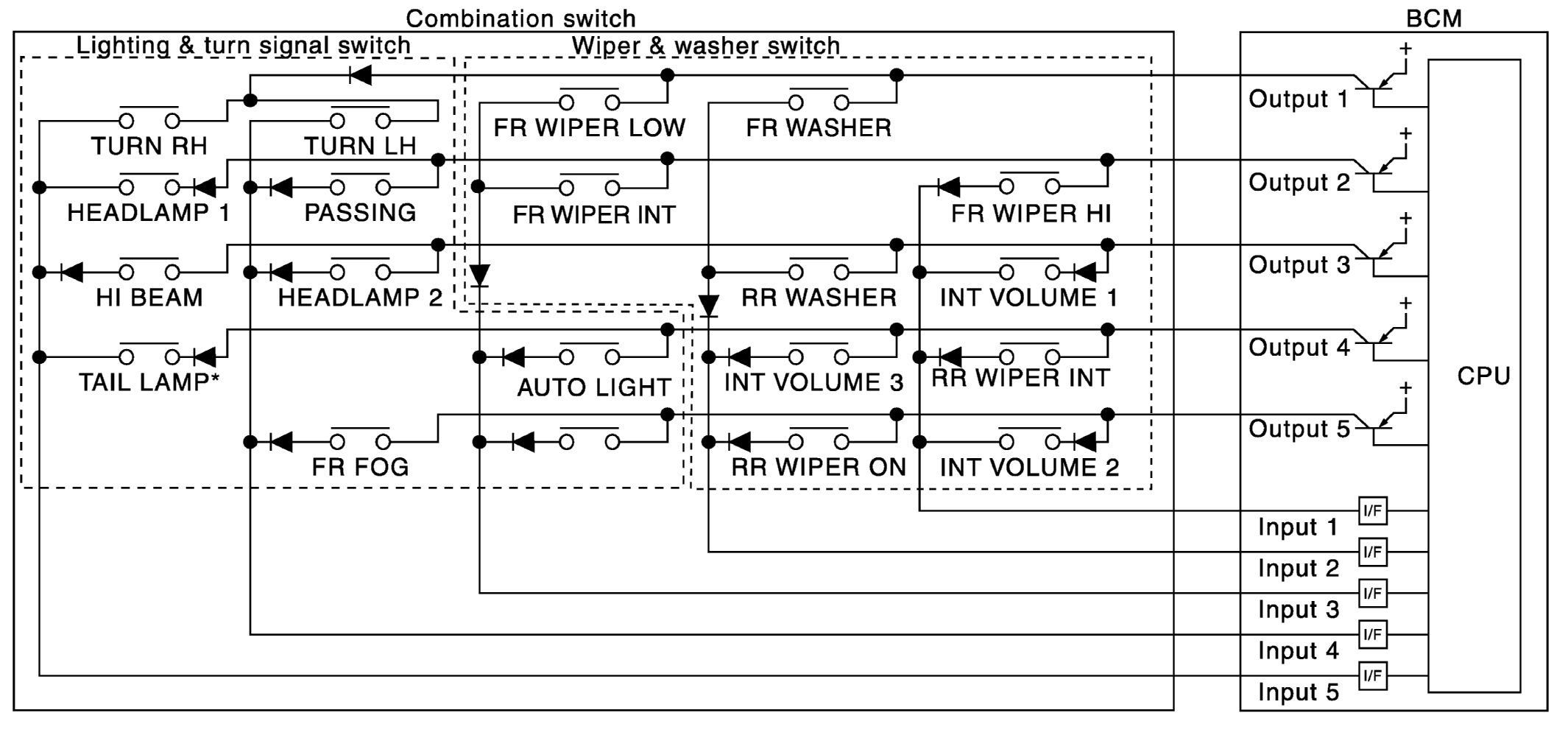

Combination switch circuit
NOTE:
- *: TAIL LAMP switch links lighting switch 1ST and 2ND positions.
- FR FOG and AUTO LIGHT switch are not applicable.
COMBINATION SWITCH OUTPUT-INPUT SYSTEM LIST
| System | INPUT 1 | INPUT 2 | INPUT 3 | INPUT 4 | INPUT 5 |
|---|---|---|---|---|---|
| OUTPUT 1 | - | FR WASHER | FR WIPER LOW | TURN LH | TURN RH |
| OUTPUT 2 | FR WIPER HI | - | FR WIPER INT | PASSING | HEADLAMP 1 |
| OUTPUT 3 | INT VOLUME 1 | RR WASHER | - | HEADLAMP 2 | HI BEAM |
| OUTPUT 4 | RR WIPER INT | INT VOLUME 3 | - | - | TAIL LAMP |
| OUTPUT 5 | INT VOLUME 2 | RR WIPER ON | - | - | - |
NOTE:
Headlamp has a dual system switch.
