Wiring Diagram---ENGINE CONTROL SYSTEM---

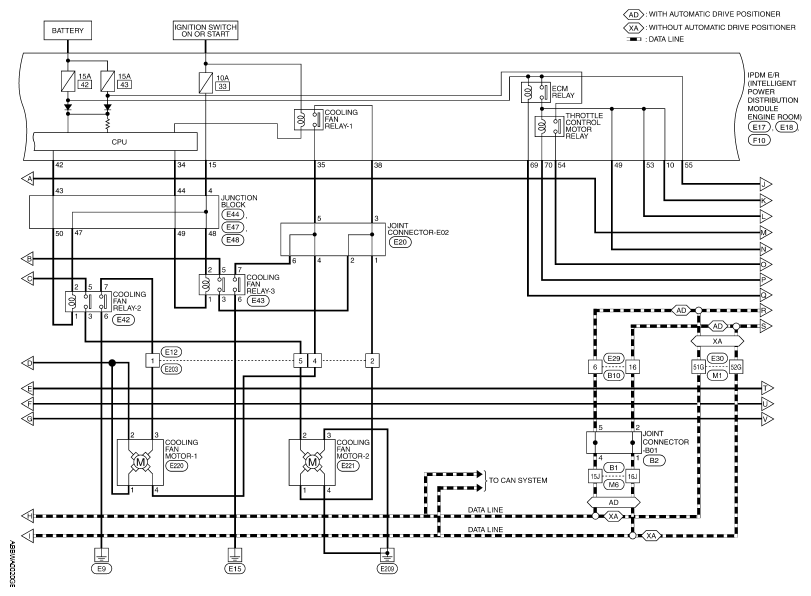

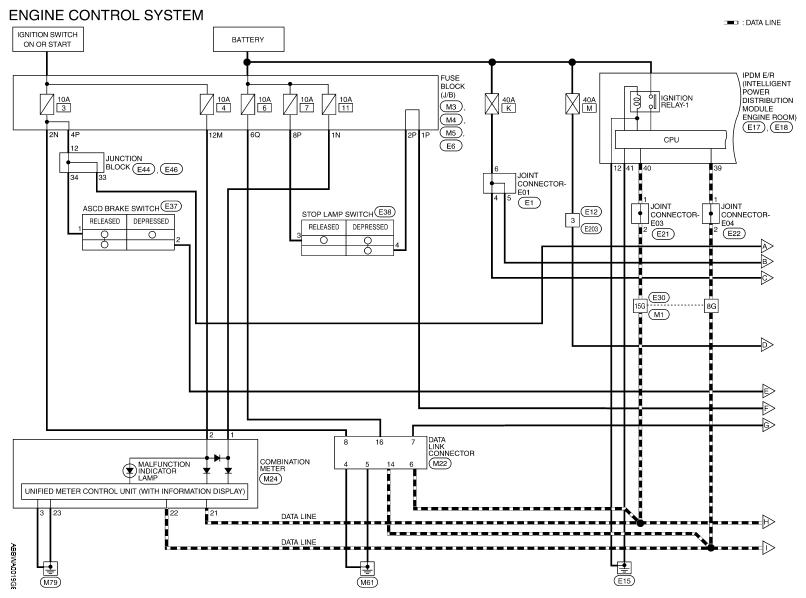

Fig 1: Engine Control System - Wiring Diagram (1 Of 8)
Courtesy of NISSAN MOTOR CO., U.S.A.

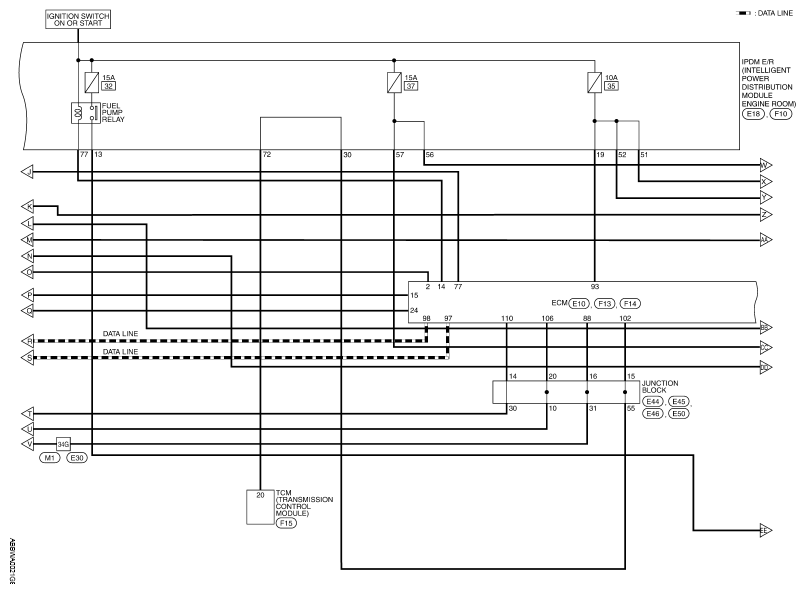

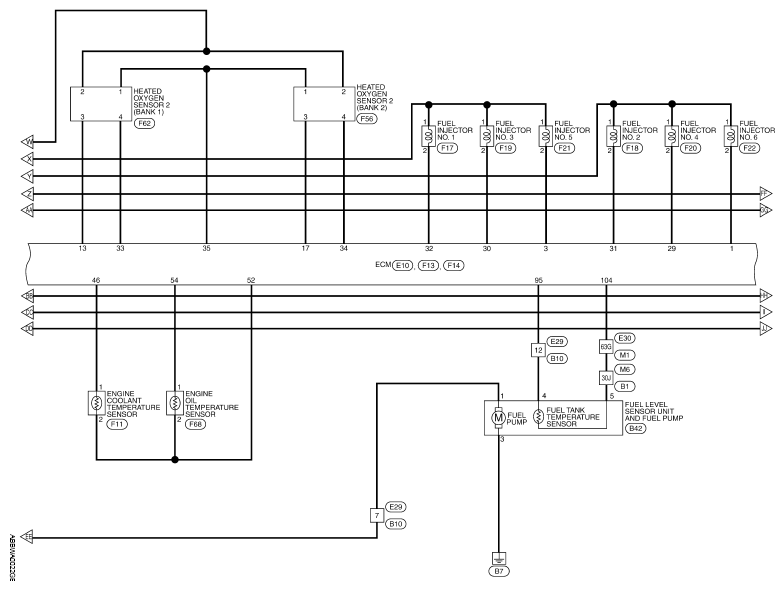

Fig 2: Engine Control System - Wiring Diagram (2 Of 8)
Courtesy of NISSAN MOTOR CO., U.S.A.

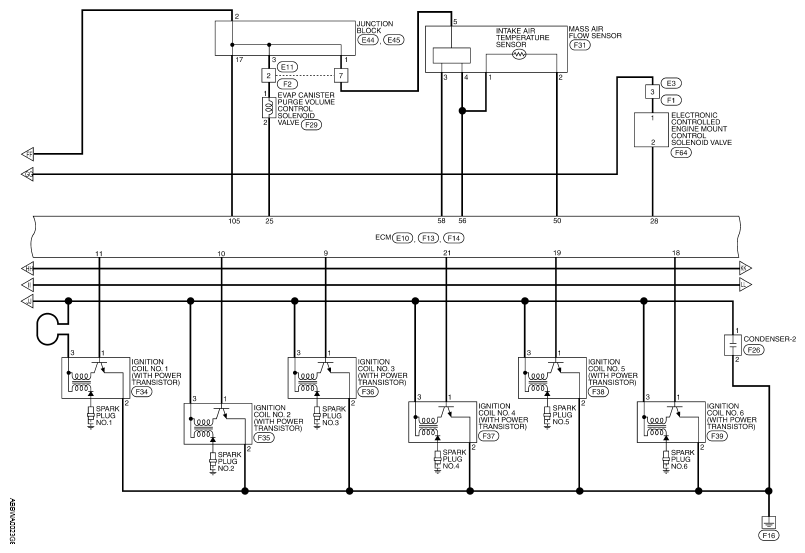

Fig 3: Engine Control System - Wiring Diagram (3 Of 8)
Courtesy of NISSAN MOTOR CO., U.S.A.

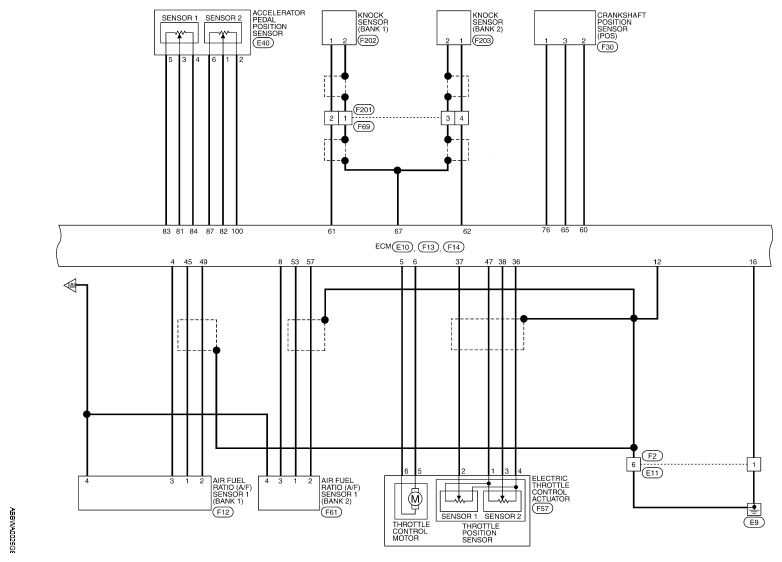

Fig 4: Engine Control System - Wiring Diagram (4 Of 8)
Courtesy of NISSAN MOTOR CO., U.S.A.
Fig 5: Engine Control System - Wiring Diagram (5 Of 8)
Courtesy of NISSAN MOTOR CO., U.S.A.
Fig 6: Engine Control System - Wiring Diagram (6 Of 8)
Courtesy of NISSAN MOTOR CO., U.S.A.
Fig 7: Engine Control System - Wiring Diagram (7 Of 8)
Courtesy of NISSAN MOTOR CO., U.S.A.

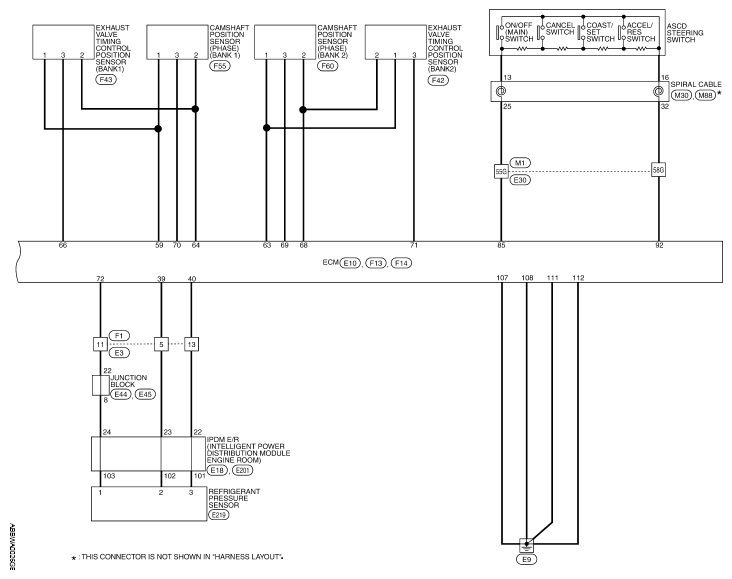

Fig 8: Engine Control System - Wiring Diagram (8 Of 8)
Courtesy of NISSAN MOTOR CO., U.S.A.

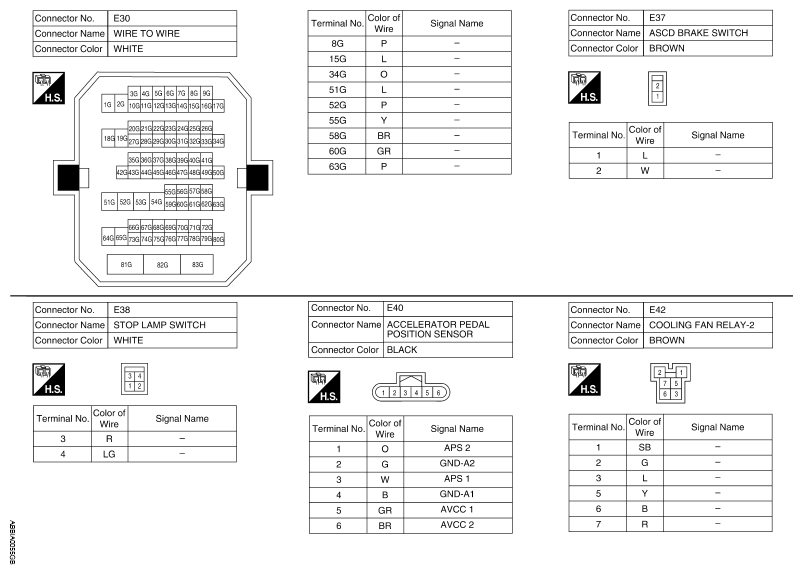

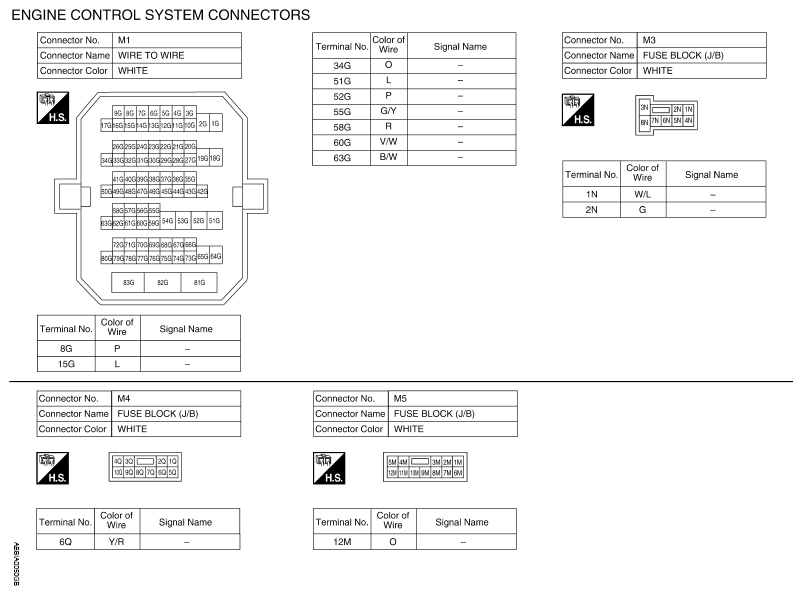

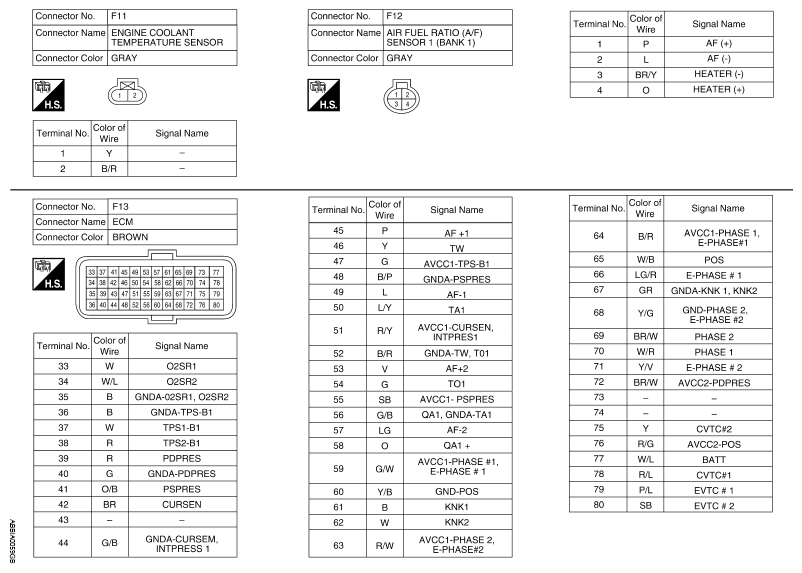

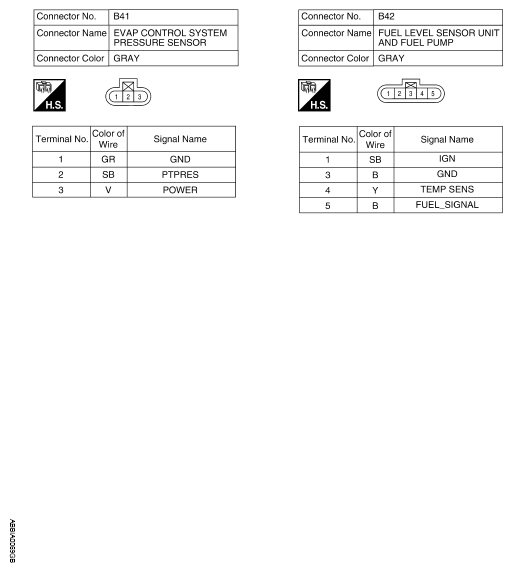

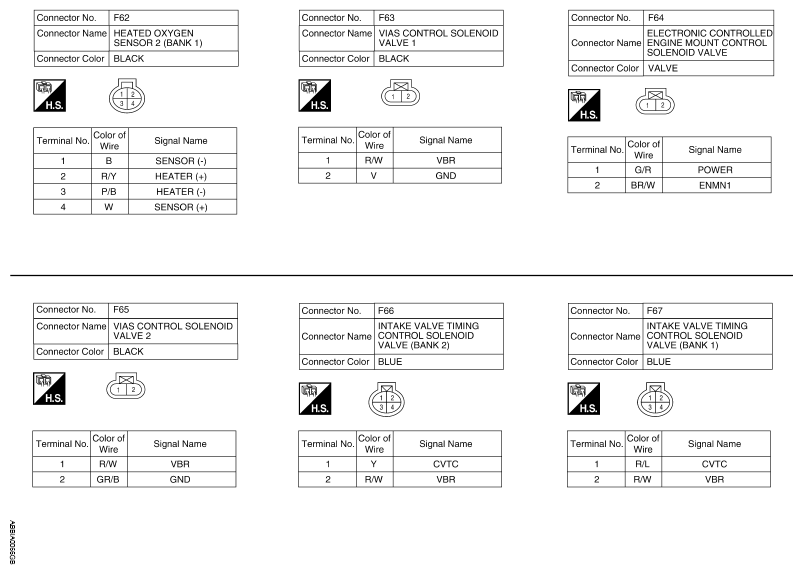

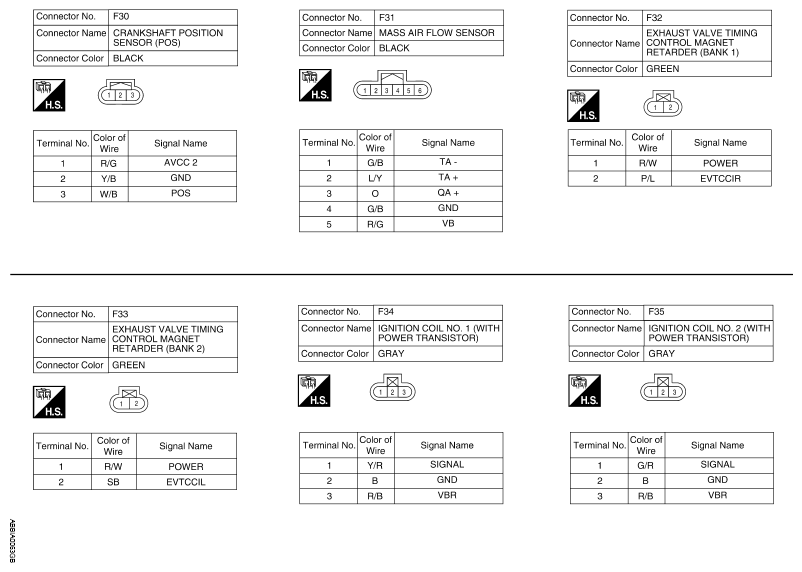

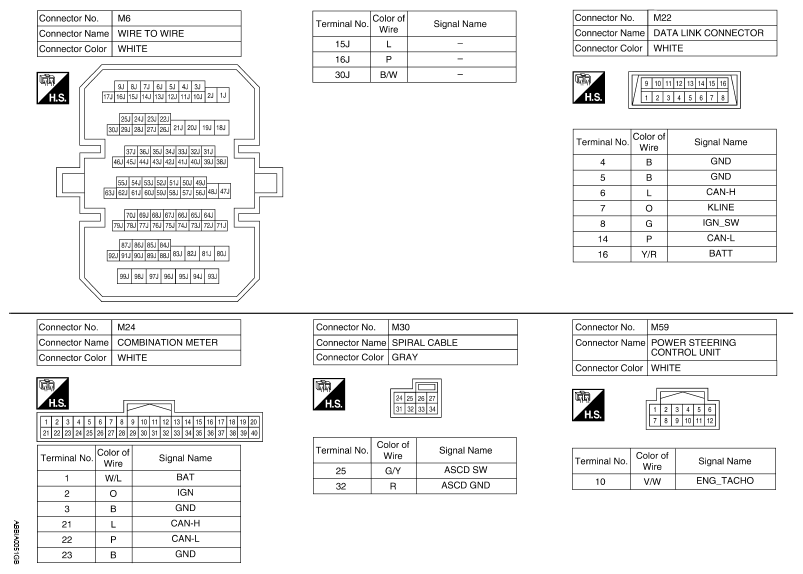

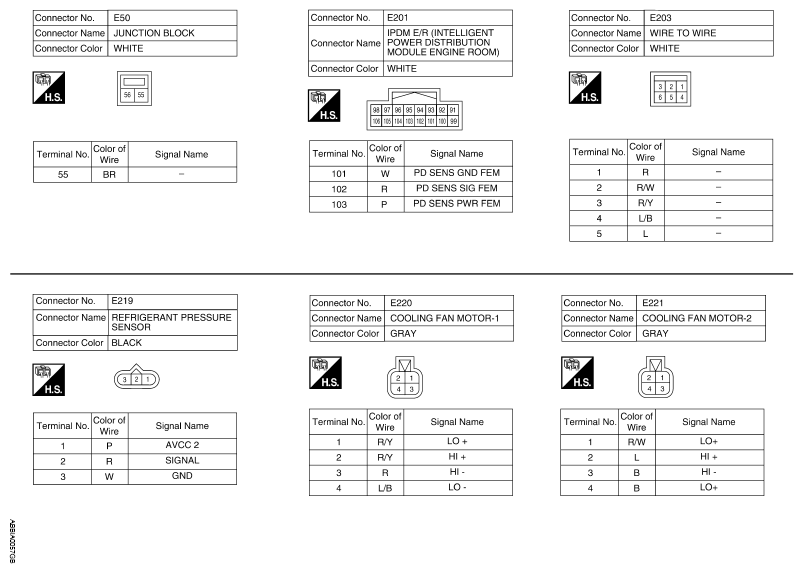

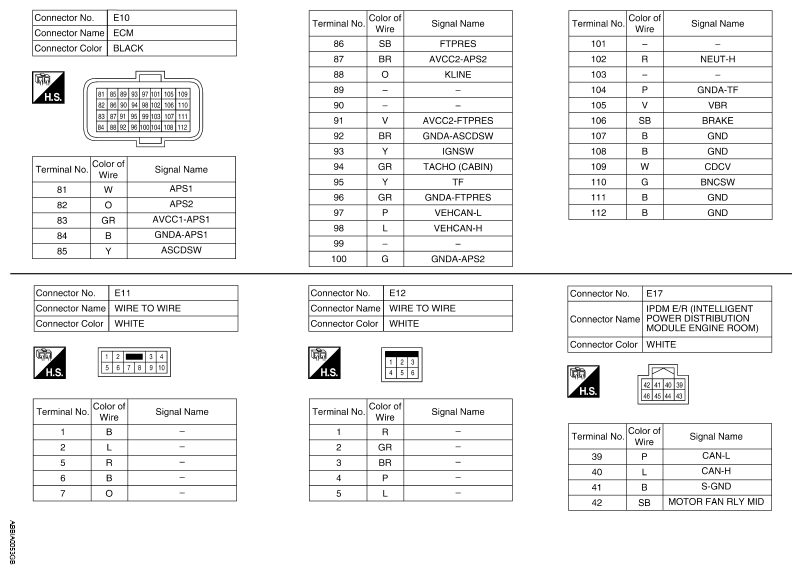

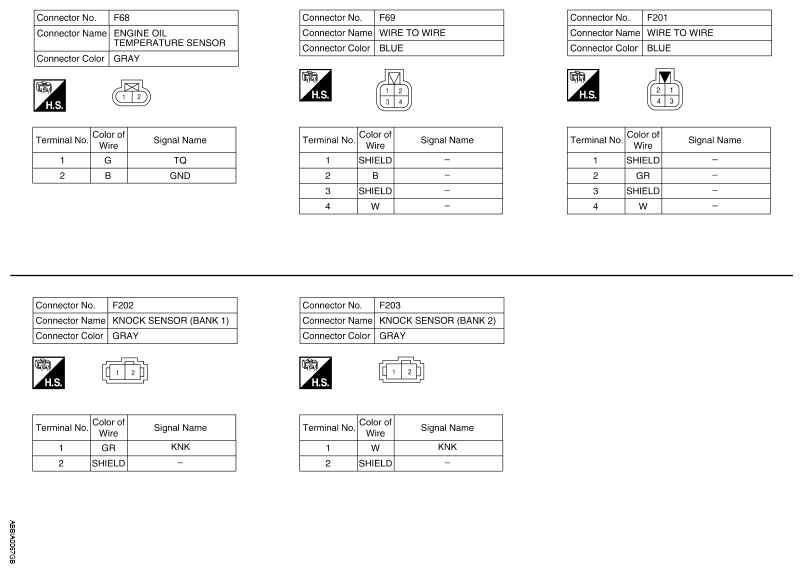

Fig 9: Identifying Engine Control System Connector Terminals (1 Of 19)
Courtesy of NISSAN MOTOR CO., U.S.A.
Fig 10: Identifying Engine Control System Connector Terminals (2 Of 19)
Courtesy of NISSAN MOTOR CO., U.S.A.
Fig 11: Identifying Engine Control System Connector Terminals (3 Of 19)
Courtesy of NISSAN MOTOR CO., U.S.A.
Fig 12: Identifying Engine Control System Connector Terminals (4 Of 19)
Courtesy of NISSAN MOTOR CO., U.S.A.

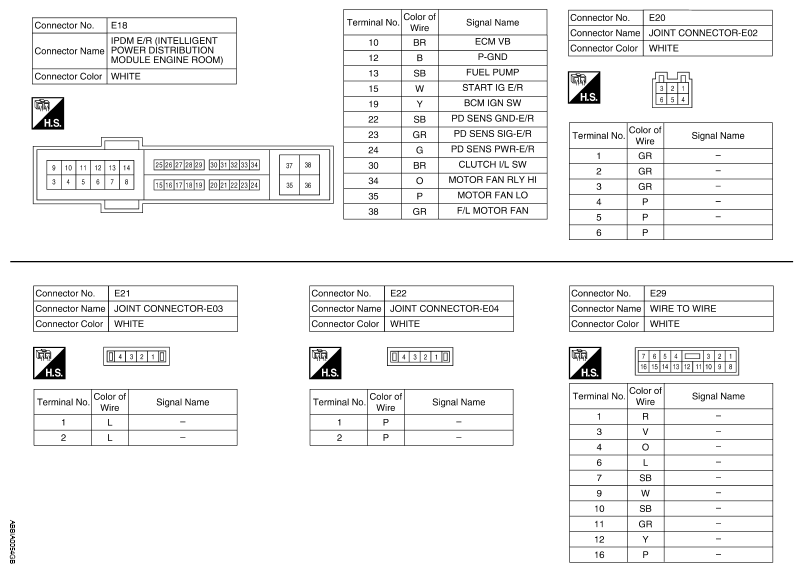

Fig 13: Identifying Engine Control System Connector Terminals (5 Of 19)
Courtesy of NISSAN MOTOR CO., U.S.A.
Fig 14: Identifying Engine Control System Connector Terminals (6 Of 19)
Courtesy of NISSAN MOTOR CO., U.S.A.
Fig 15: Identifying Engine Control System Connector Terminals (7 Of 19)
Courtesy of NISSAN MOTOR CO., U.S.A.
Fig 16: Identifying Engine Control System Connector Terminals (8 Of 19)
Courtesy of NISSAN MOTOR CO., U.S.A.

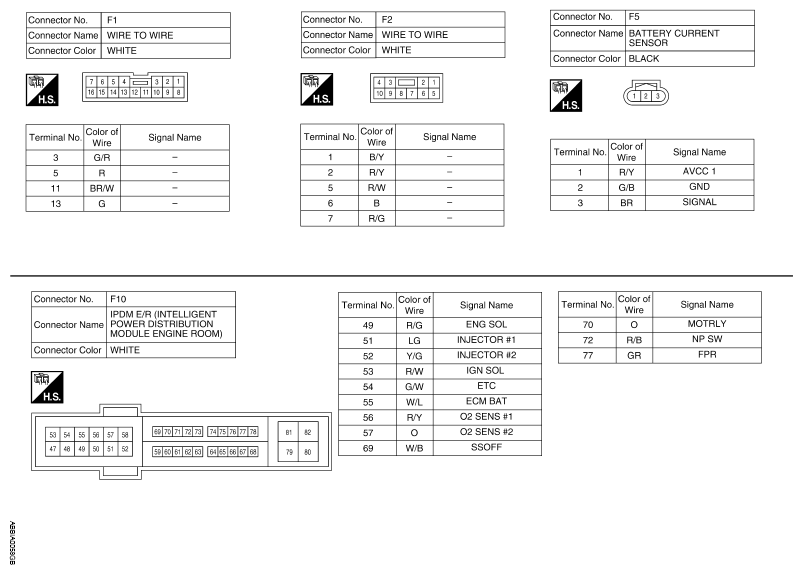

Fig 17: Identifying Engine Control System Connector Terminals (9 Of 19)
Courtesy of NISSAN MOTOR CO., U.S.A.
Fig 18: Identifying Engine Control System Connector Terminals (10 Of 19)
Courtesy of NISSAN MOTOR CO., U.S.A.

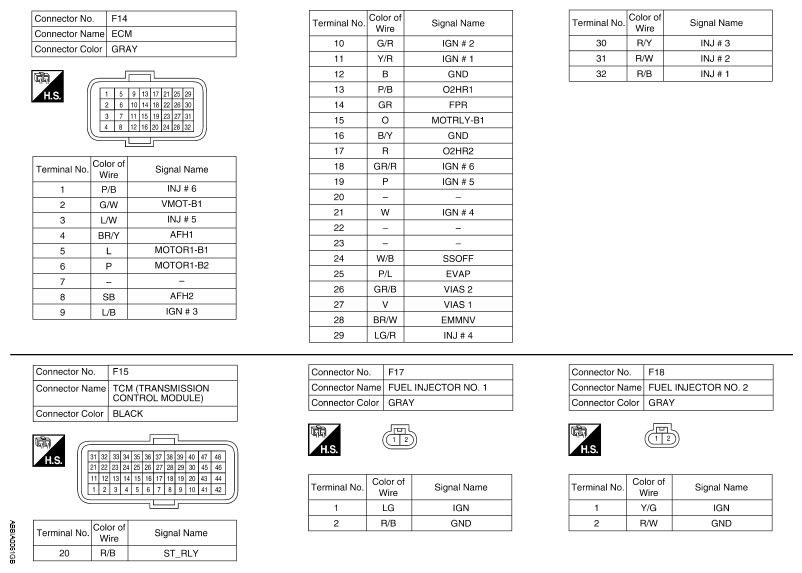

Fig 19: Identifying Engine Control System Connector Terminals (11 Of 19)
Courtesy of NISSAN MOTOR CO., U.S.A.
Fig 20: Identifying Engine Control System Connector Terminals (12 Of 19)
Courtesy of NISSAN MOTOR CO., U.S.A.
Fig 21: Identifying Engine Control System Connector Terminals (13 Of 19)
Courtesy of NISSAN MOTOR CO., U.S.A.
Fig 22: Identifying Engine Control System Connector Terminals (14 Of 19)
Courtesy of NISSAN MOTOR CO., U.S.A.
Fig 23: Identifying Engine Control System Connector Terminals (15 Of 19)
Courtesy of NISSAN MOTOR CO., U.S.A.
Fig 24: Identifying Engine Control System Connector Terminals (16 Of 19)
Courtesy of NISSAN MOTOR CO., U.S.A.
Fig 25: Identifying Engine Control System Connector Terminals (17 Of 19)
Courtesy of NISSAN MOTOR CO., U.S.A.
Fig 26: Identifying Engine Control System Connector Terminals (18 Of 19)
Courtesy of NISSAN MOTOR CO., U.S.A.
Fig 27: Identifying Engine Control System Connector Terminals (19 Of 19)
Courtesy of NISSAN MOTOR CO., U.S.A.
