Automatic Transmission - Introduction (Re4F04B)
>>
Re4F04B
>>
Overall System
>>
Circuit Diagram
July 1:
So it begins
. Don't worry, this is not in the correct legal jurisdiction!
Circuit Diagram

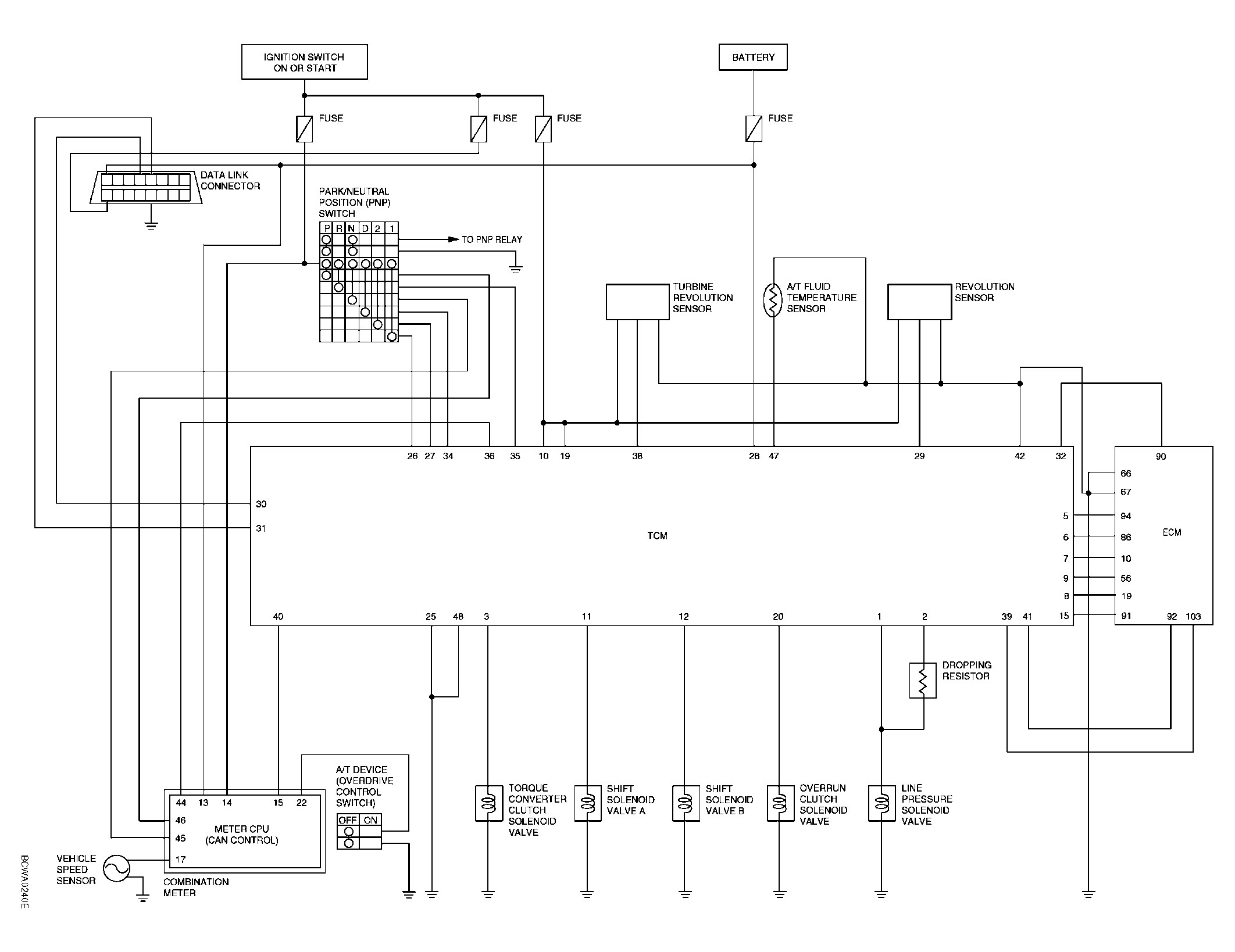

Fig 1: Identifying A/T Circuit Diagram
Courtesy of NISSAN MOTOR CO., U.S.A.
