Terminals And Reference Value For Front Air Control
WARNING: This page is about a different car, the 2005 Nissan Titan. However, it is still accessible from the selected car via links, so may be relevant.

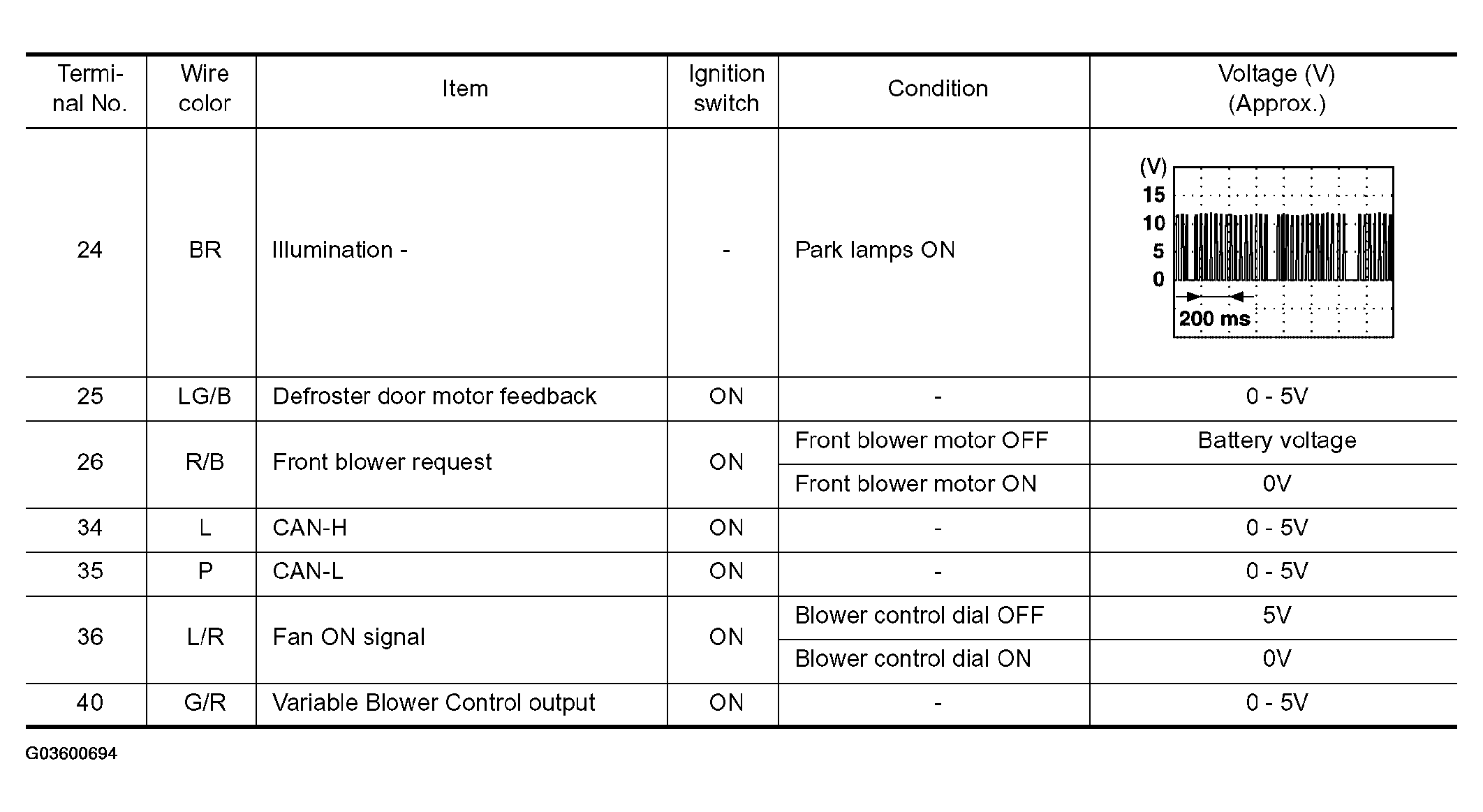

FRONT AIR CONTROL TERMINALS AND REFERENCE VALUE (1 OF 2)
| Terminal No. | Wire color | Item | Ignition switch | Condition | Voltage (V) (Approx.) |
|---|---|---|---|---|---|
| 1 | B | Ground | - | - | 0V |
| 2 | Y | Sensor power | ON | - | 5V |
| 3 | W/G | Air mix door motor (front) CW | ON | Clockwise rotation | Battery voltage |
| 4 | G | Air mix door motor (front) CCW | ON | Counterclockwise rotation | Battery voltage |
| 5 | BR/W | Mode door motor CW | ON | Clockwise rotation | Battery voltage |
| 6 | P/L | Mode door motor CCW | ON | Counterclockwise rotation | Battery voltage |
| 7 | O | Intake door motor CCW | ON | Counterclockwise rotation | Battery voltage |
| 8 | G/B | Intake door motor CW | ON | Clockwise rotation | Battery voltage |
| 9 | L/B | Intake sensor | ON | - | 0 - 5V |
| 10 | W/G | Water valve | ON | Water valve open | 0V |
| ON | Water valve closed | 5V | |||
| 11 | Y/B | Rear defroster request | ON | - | Battery voltage |
| 12 | W/R | Compressor ON signal | ON | A/C switch OFF | 5V |
| ON | A/C switch ON | 0V | |||
| 14 | Y/G | Power supply for IGN | ON | - | Battery voltage |
| 15 | P | Sensor ground | ON | - | 0V |
| 16 | GR | Mode door motor feedback | ON | - | 0 - 5V |
| 18 | SB | Air mix door motor (front) feedback | ON | - | 0 - 5V |
| 19 | LG | Defroster door motor CW | ON | Clockwise rotation | Battery voltage |
| 20 | P/B | Defroster door motor CCW | ON | Counterclockwise rotation | Battery voltage |
| 21 | V/R | Sensor return | ON | - | 0 - 5V |
| 22 | Y/R | Power supply for BAT | - | - | Battery voltage |
| 23 | R/L | Illumination + | ON | Park lamps ON | Battery voltage |
