Engine Torque
WARNING: This page is about a different variant/trim than selected.
ENGINE TORQUE SPECIFICATIONS
| DESCRIPTION | N.m | Ft. Lbs. | In. Lbs. | |
|---|---|---|---|---|
| Camshaft | ||||
| Non - Oiled Sprocket Bolt | 122 | 90 | - | |
| Bearing Cap Bolts | 11 | - | 100 | |
| Counterbalance | Shaft | 28 | - | 250 |
| Retaining Bolt | ||||
| Timing Chain Cover Bolts | 58 | 43 | - | |
| Connecting Rod Cap Bolts | 27 | 20 | - | |
| PLUS 90° TURN | ||||

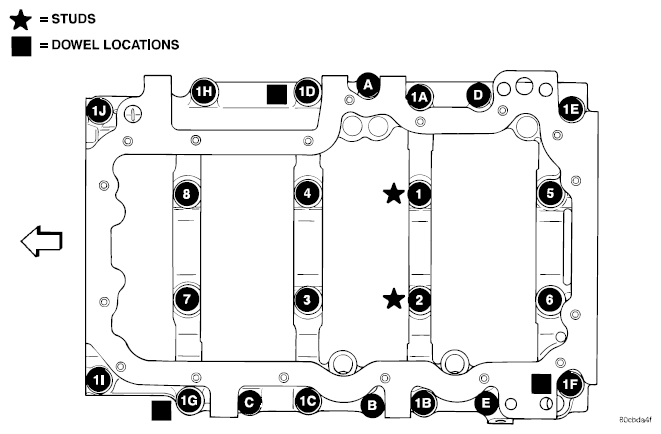

| Bed Plate Bolts | Refer to Figure. | |||
| Crankshaft Damper Bolt | 175 | 130 | - | |
| Cylinder Head Bolts | ||||
| M11 Bolts | Refer to appropriate INSTALLATION procedure under CYLINDER HEAD . | |||
| M8 Bolts | Refer to appropriate INSTALLATION procedure under CYLINDER HEAD . | |||
| Cylinder Head Cover Bolts | 12 | - | 105 | |
| Exhaust Manifold Bolts | 25 | 18 | - | |
| Exhaust Manifold Heat Shield Nuts | 8 | - | 72 | |
| Then loosen 45° | ||||
| Flexplate Bolts | 95 | 70 | - | |
| Engine Mount Bracket to Block Bolts | 61 | 45 | - | |
| Engine to Transmission Bellhousing Bolts | 41 | 30 | - | |
| Rear Mount to Transmission Bolts | 46 | 34 | - | |
| Generator Mounting Bolts | ||||
| M10 Bolts | 54 | 40 | - | |
| M8 Bolts | 28 | - | 250 | |
| Intake Manifold Bolts | 12 | - | 105 | |
| Refer to INSTALLATION for Tightening Sequence. | ||||
| Oil Pan Bolts | 15 | - | 130 | |
| Oil Pan Drain Plug | 34 | 25 | - | |
| Oil Pump Bolts | 28 | - | 250 | |
| Oil Pump Cover Bolts | 12 | - | 105 | |
| Oil Pickup Tube Bolt and Nut | 28 | - | 250 | |
| Oil Dipstick Tube to Engine Block Bolt | 15 | - | 130 | |
| Oil Fill Tube Bolts | 12 | - | 105 | |
| Timing Chain Guide Bolts | 28 | - | 250 | |
| Timing Chain Tensioner Arm | 28 | - | 250 | |
| Hydraulic Tensioner Bolts | 28 | - | 250 | |
| Timing Chain Primary Tensioner Bolts | 28 | - | 250 | |
| Timing Drive Idler Sprocket Bolt | 34 | 25 | - | |
| Thermostat Housing Bolts | 12 | - | 105 | |
| Water Pump Bolts | 58 | 43 | - | |
