Engine Controls - Self-Diagnostics - 2.4L
>>
Component Locations
July 1:
So it begins
. Don't worry, this is not in the correct legal jurisdiction!
Component Locations

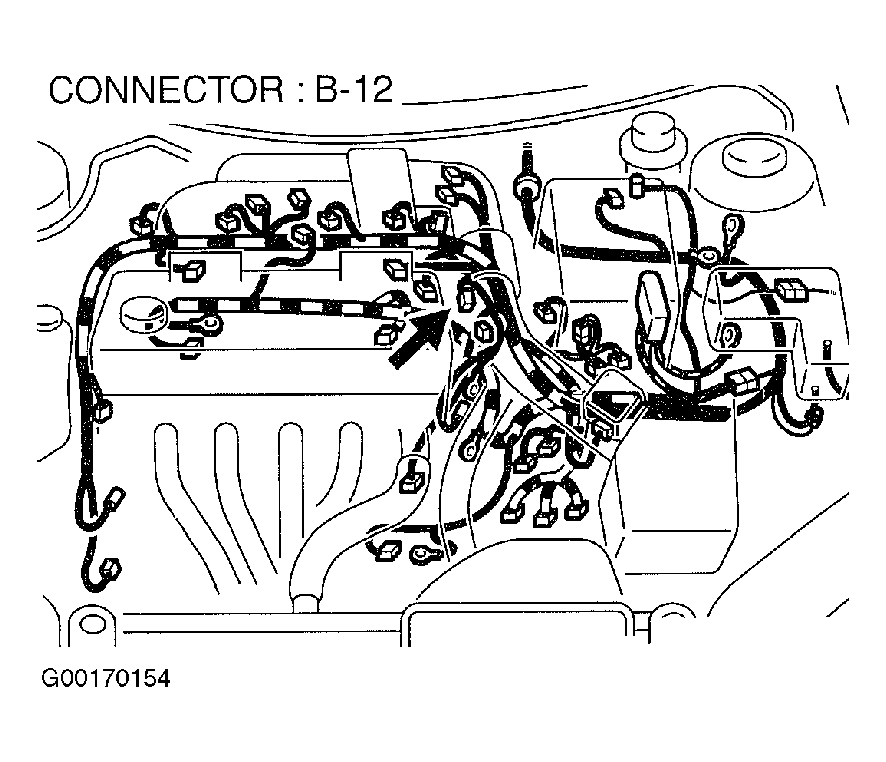

Fig 1: Locating Camshaft Position Sensor Connector B-12
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

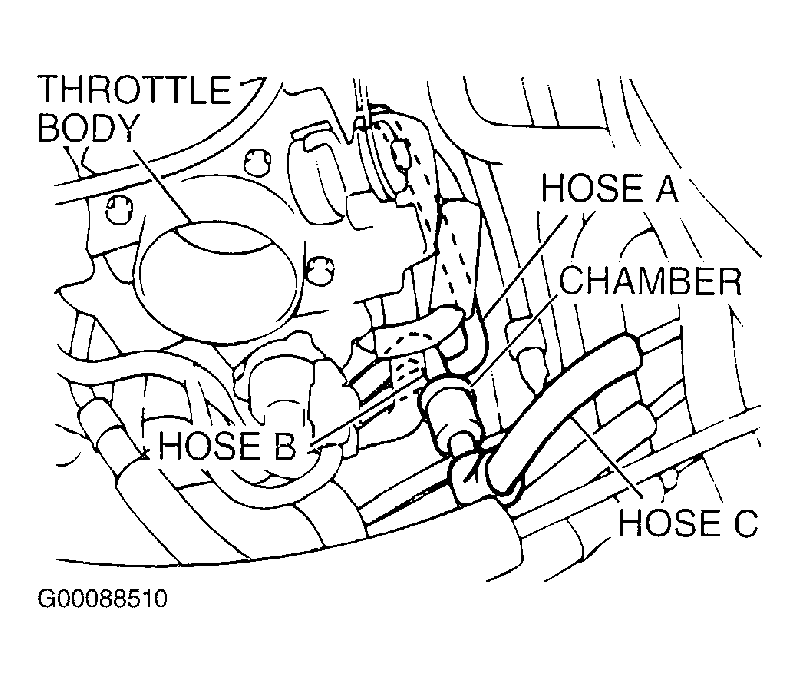

Fig 2: Locating Chamber & Hoses "A", "B" & "C"
Courtesy of CHRYSLER CORP.
Fig 3: Locating Connectors C-84 & C-87
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

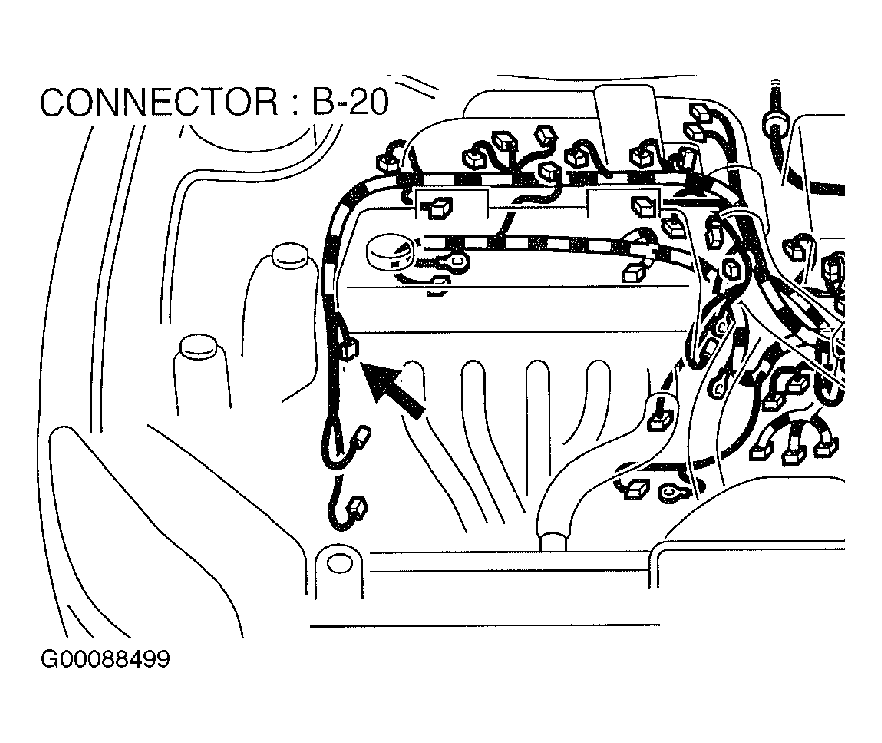

Fig 4: Locating Crankshaft Position Sensor Connector B-20
Courtesy of CHRYSLER CORP.
Fig 5: Locating Data Link Connector
Courtesy of CHRYSLER CORP.

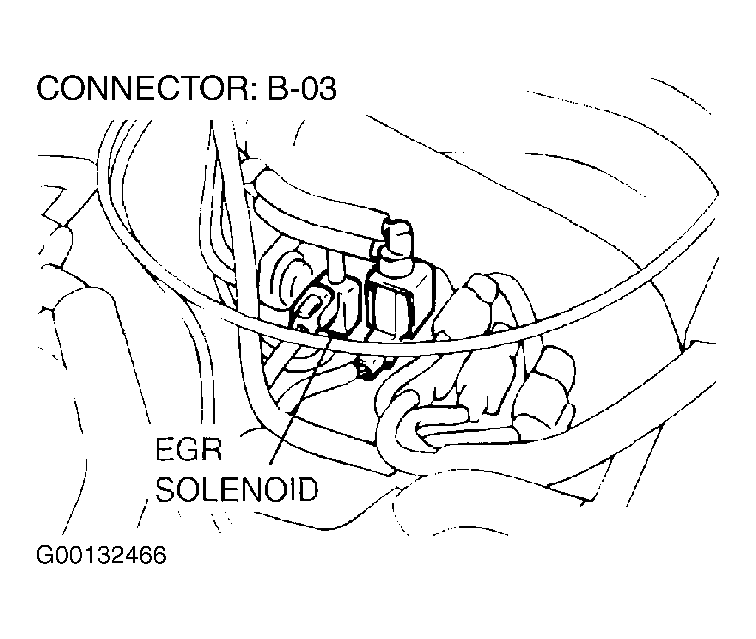

Fig 6: Locating EGR Solenoid Connector B-03
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 7: Locating Electronic Control Modules
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

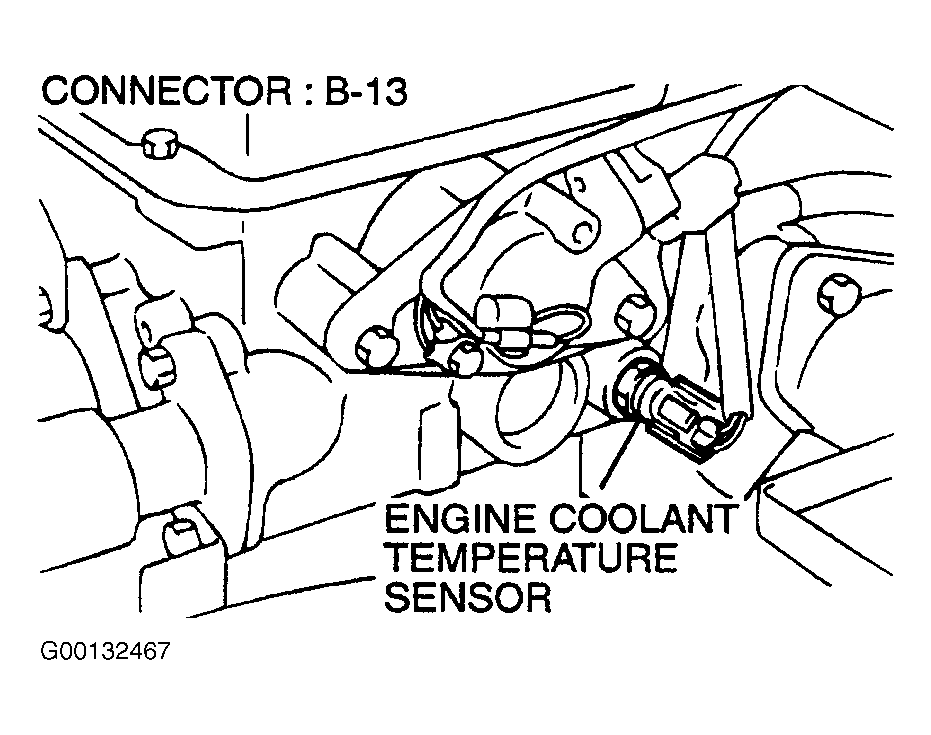

Fig 8: Locating Engine Coolant Temperature Sensor Connector B-13
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

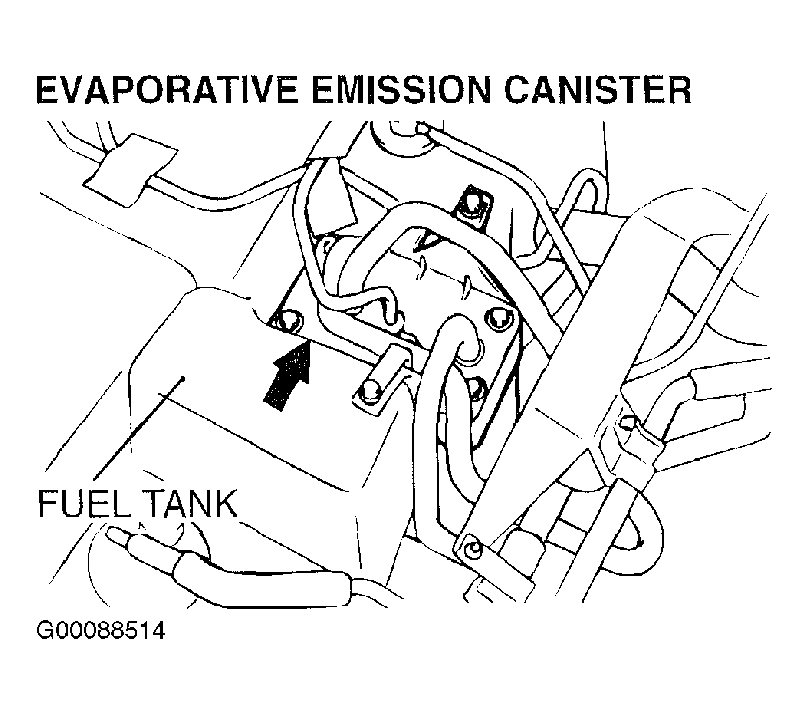

Fig 9: Locating Evaporative Emission Canister
Courtesy of CHRYSLER CORP.
Fig 10: Identifying Evaporative Emission Control System Components
Courtesy of CHRYSLER CORP.

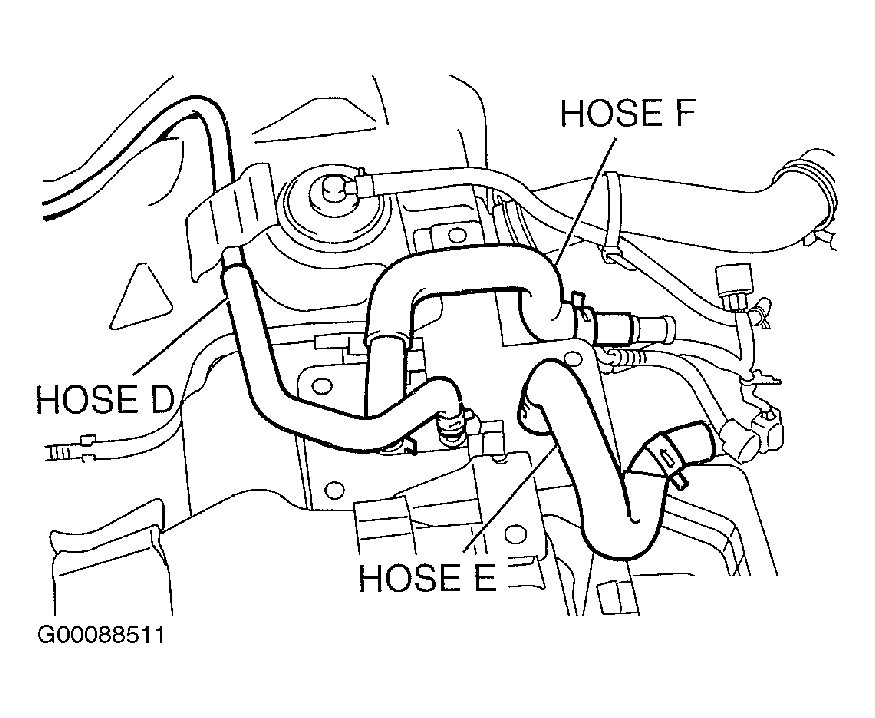

Fig 11: Locating Evaporative Emission Hoses "D", "E" & "F"
Courtesy of CHRYSLER CORP.

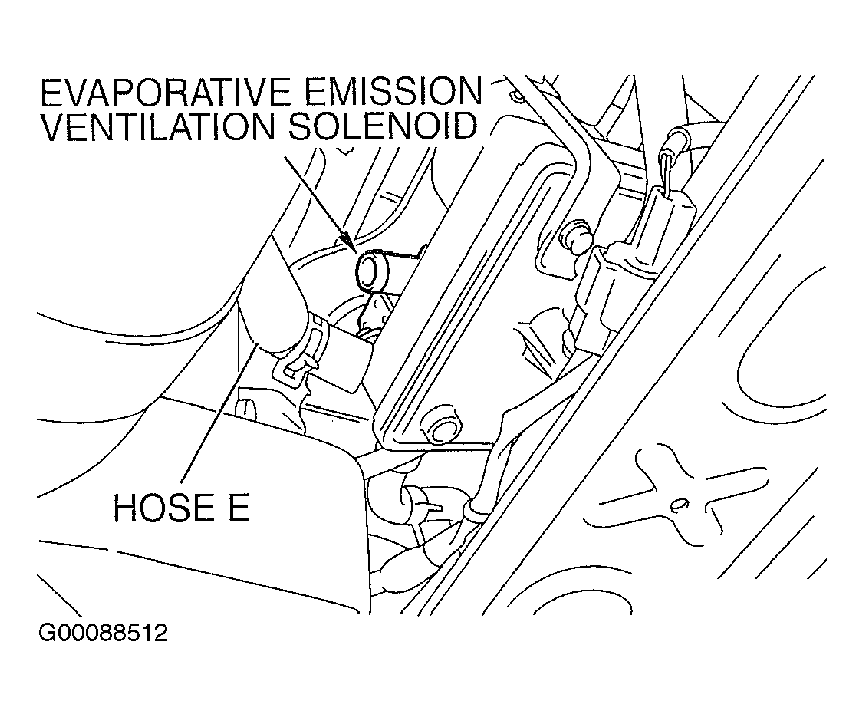

Fig 12: Locating Evaporative Emission Hose "E" On Evaporative Ventilation Solenoid
Courtesy of CHRYSLER CORP.

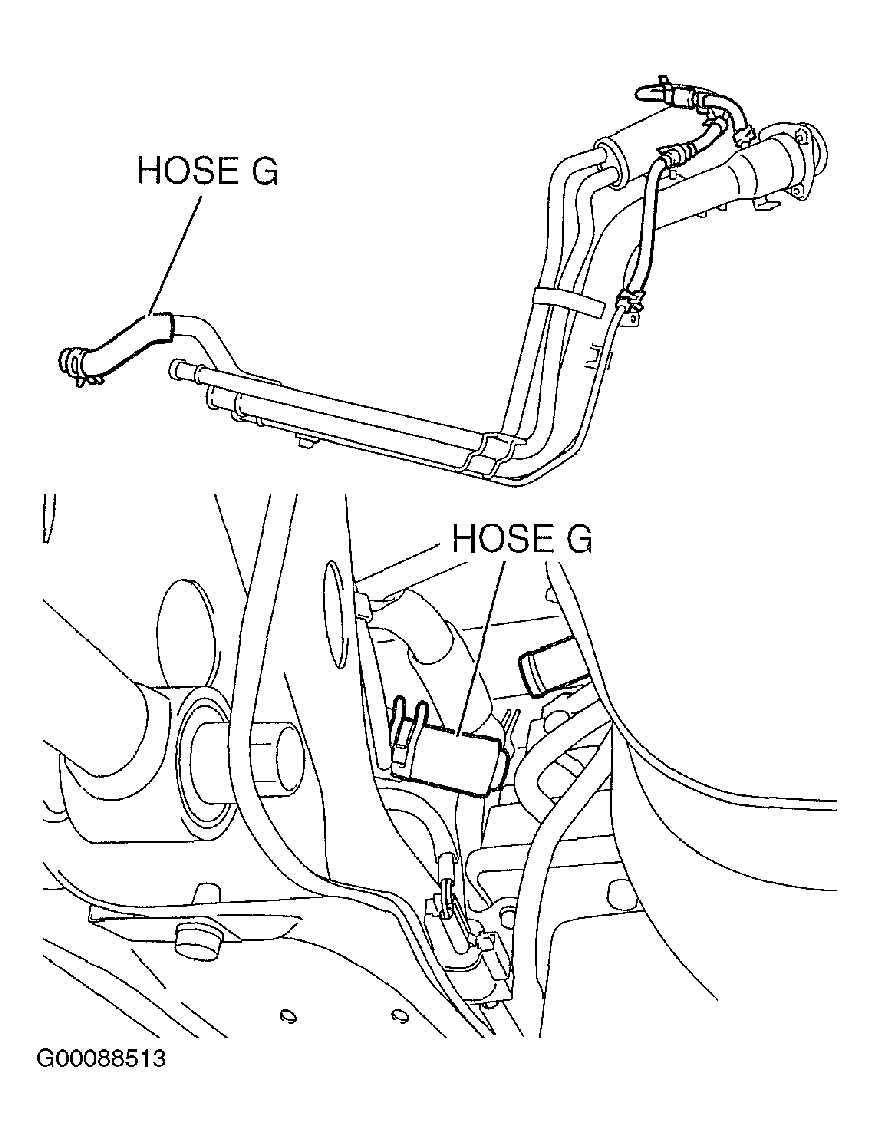

Fig 13: Locating Evaporative Emission Hose "G"
Courtesy of CHRYSLER CORP.

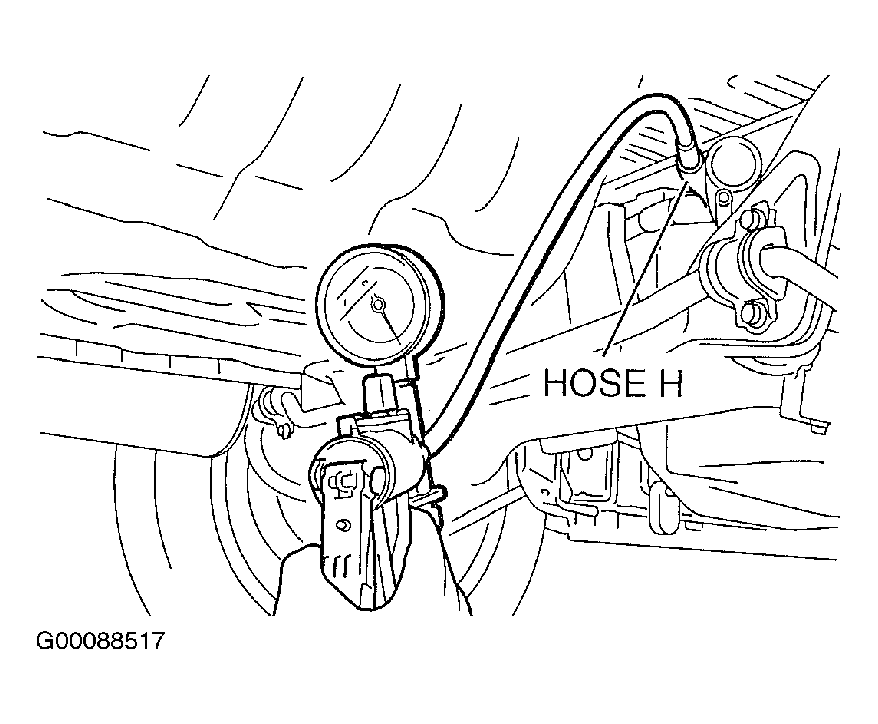

Fig 14: Locating Evaporative Emission Hose "H"
Courtesy of CHRYSLER CORP.

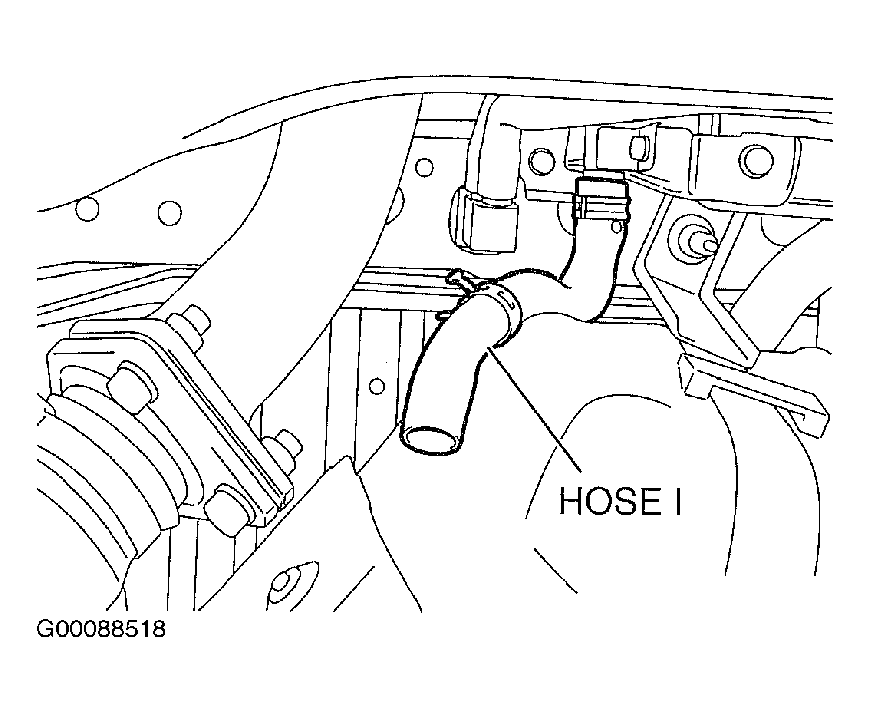

Fig 15: Locating Evaporative Emission Hose "I"
Courtesy of CHRYSLER CORP.

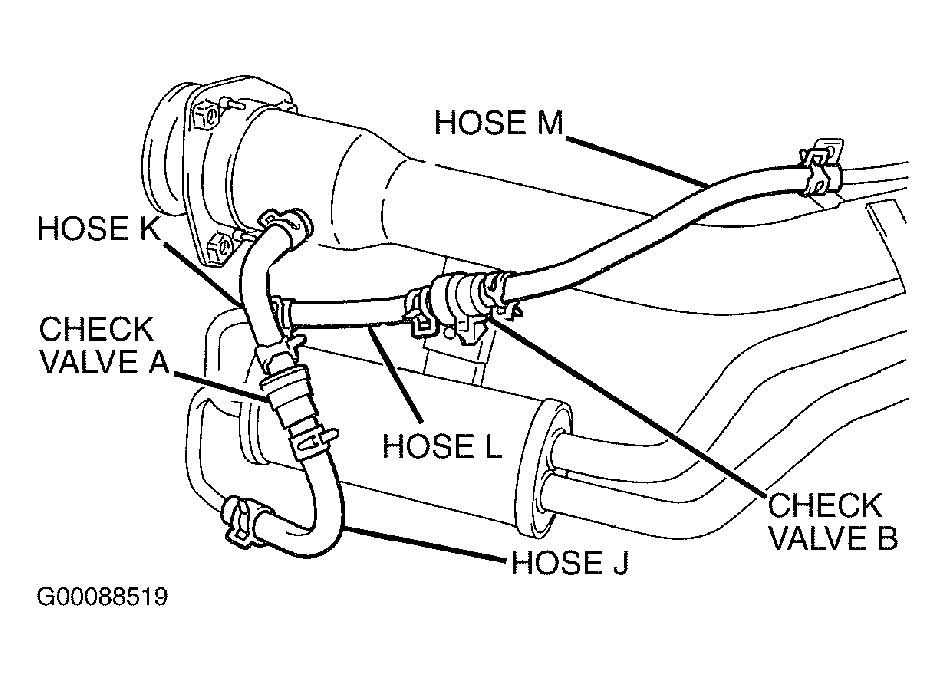

Fig 16: Locating Evaporative Emission Hoses "J"-"M" & Check Valves "A" & "B"
Courtesy of CHRYSLER CORP.
Fig 17: Locating Evaporative Emission Hose "N"
Courtesy of CHRYSLER CORP.

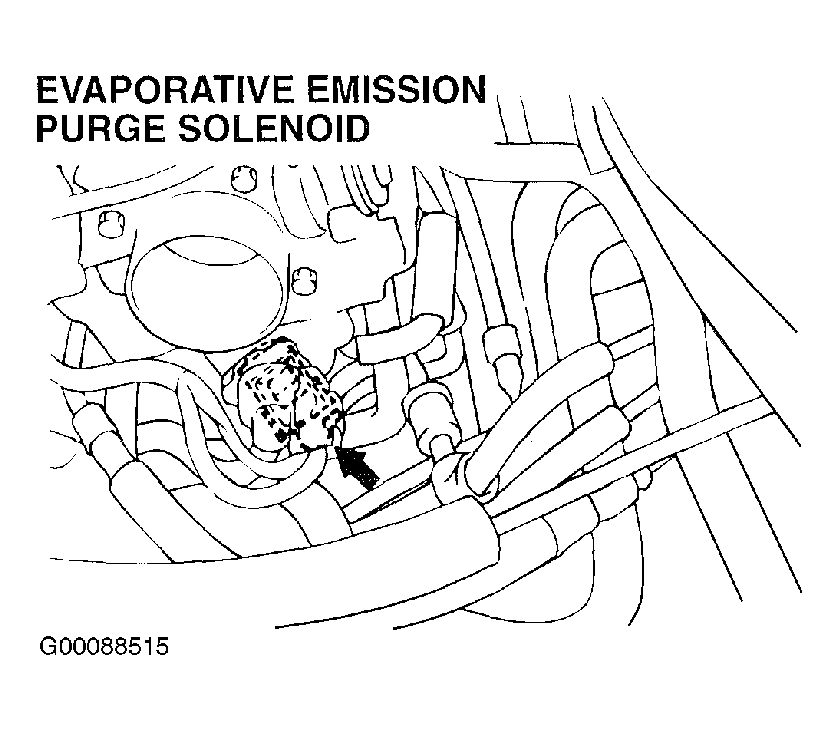

Fig 18: Locating Evaporative Emission Purge Solenoid
Courtesy of CHRYSLER CORP.

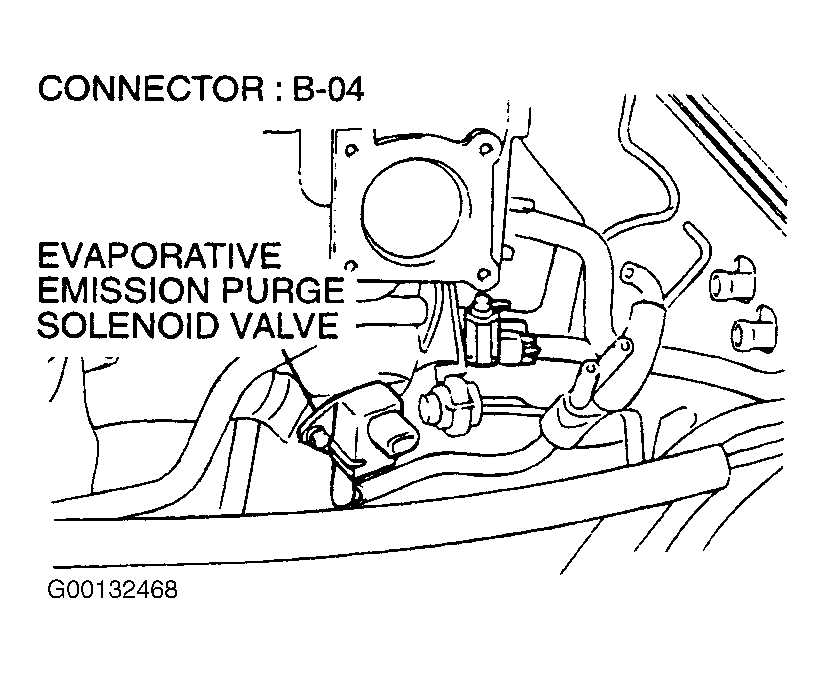

Fig 19: Locating Evaporative Emission Purge Solenoid Connector B-04
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

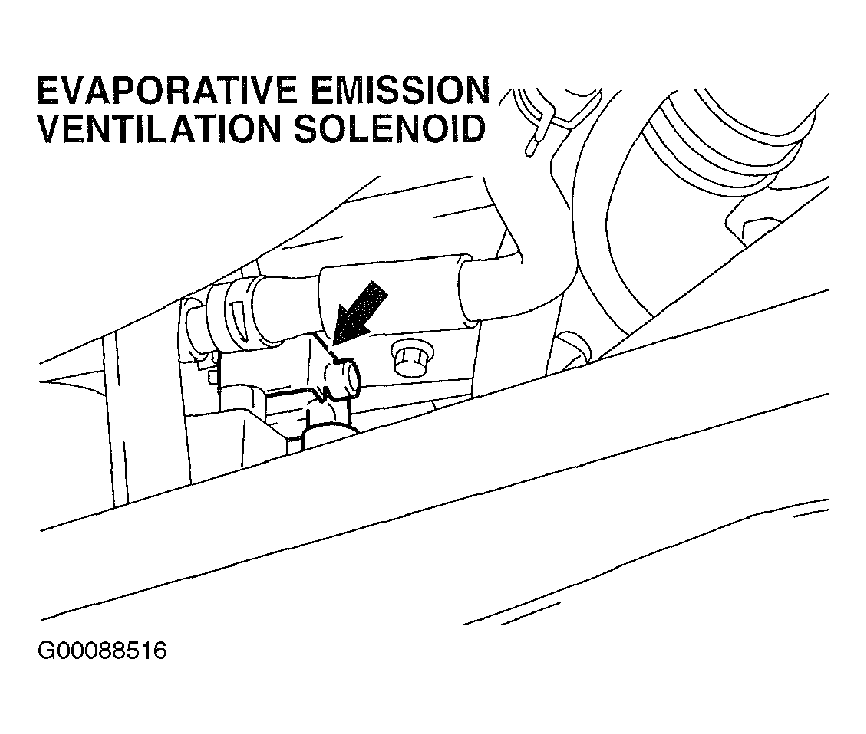

Fig 20: Locating Evaporative Emission Ventilation Solenoid
Courtesy of CHRYSLER CORP.
Fig 21: Locating Evaporative Emission Ventilation Solenoid Connector D-12
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

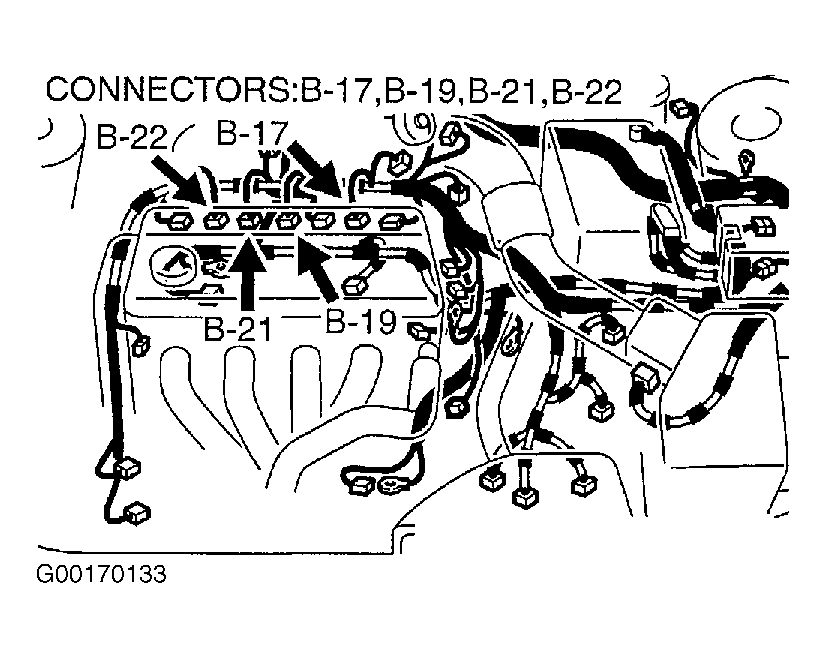

Fig 22: Locating Fuel Injector Connectors
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 23: Locating Fuel Tank Differential Pressure Sensor Connector D-11
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 24: Locating Generator Connector B-46
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 25: Locating Heated Oxygen Sensor (Front) Connector B-15
Courtesy of CHRYSLER CORP.
Fig 26: Locating Heated Oxygen Sensor (Rear) Connector C-19
Courtesy of CHRYSLER CORP.

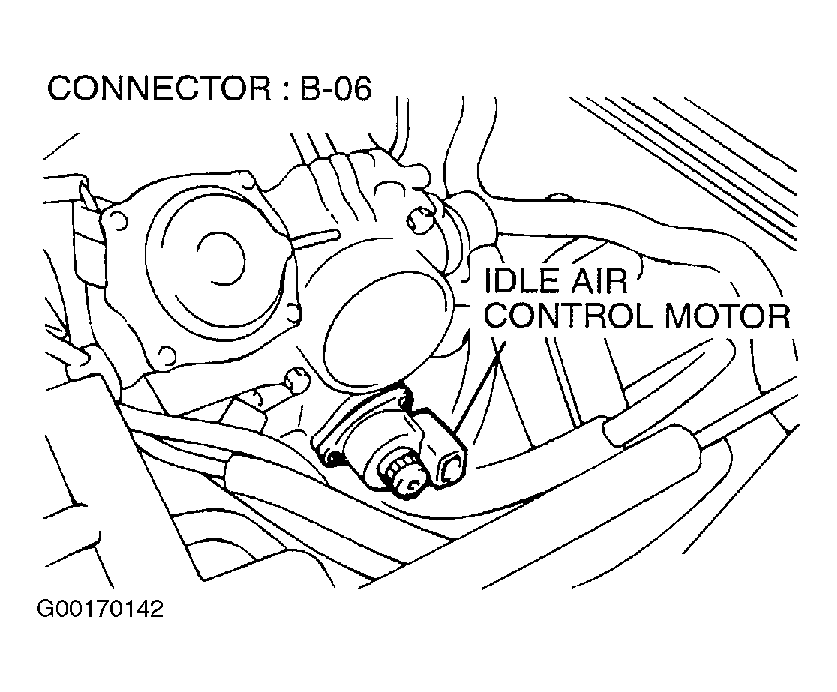

Fig 27: Locating Idle Air Control Motor Connector B-06
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

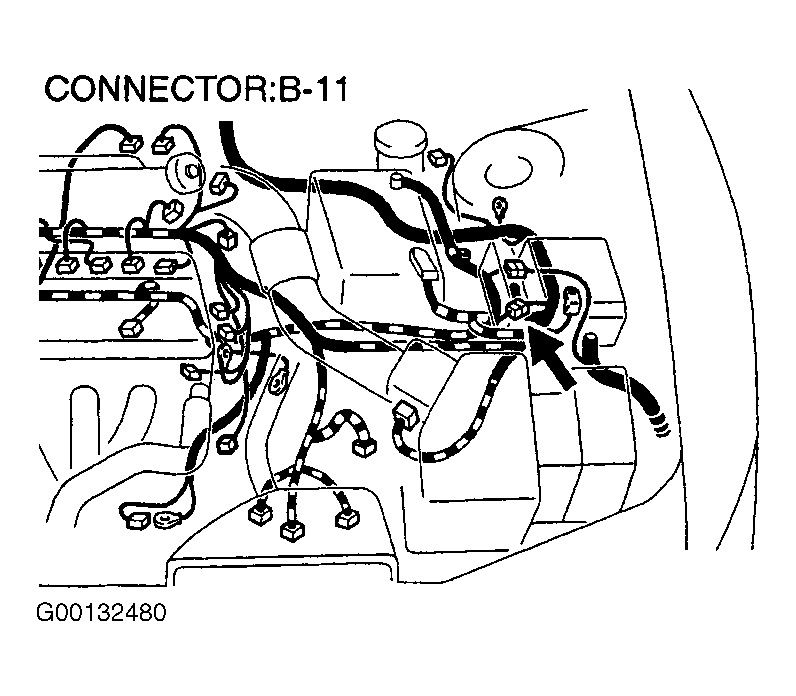

Fig 28: Locating Intermediate Connector B-11
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

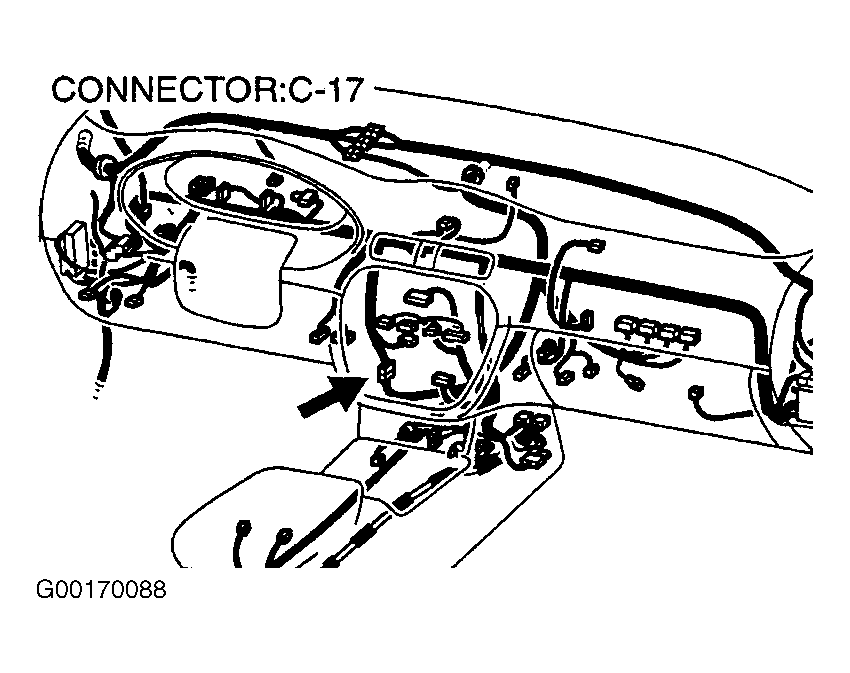

Fig 29: Locating Intermediate Connector C-17
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

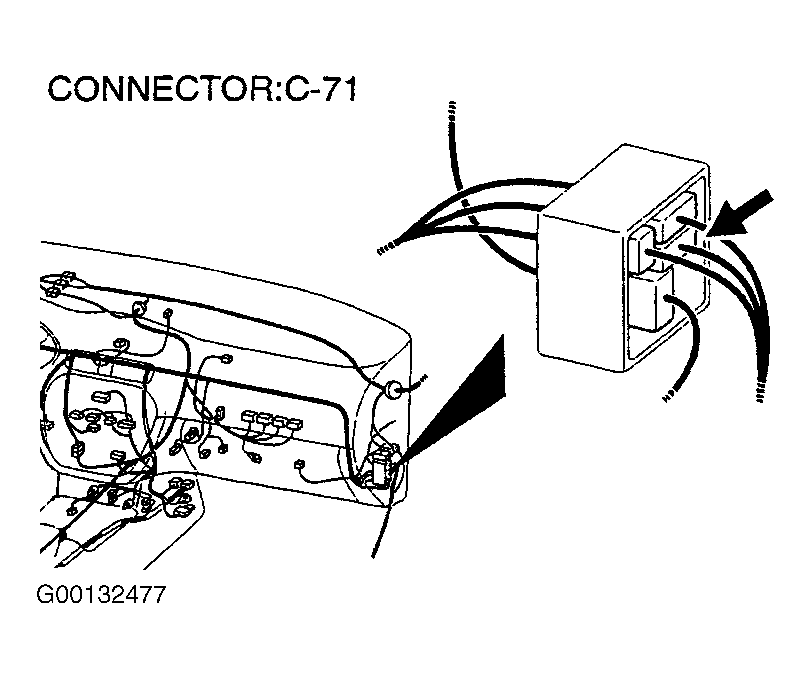

Fig 30: Locating Intermediate Connector C-71
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 31: Locating Intermediate Connector D-14
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 32: Locating Intermediate Connector D-15
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

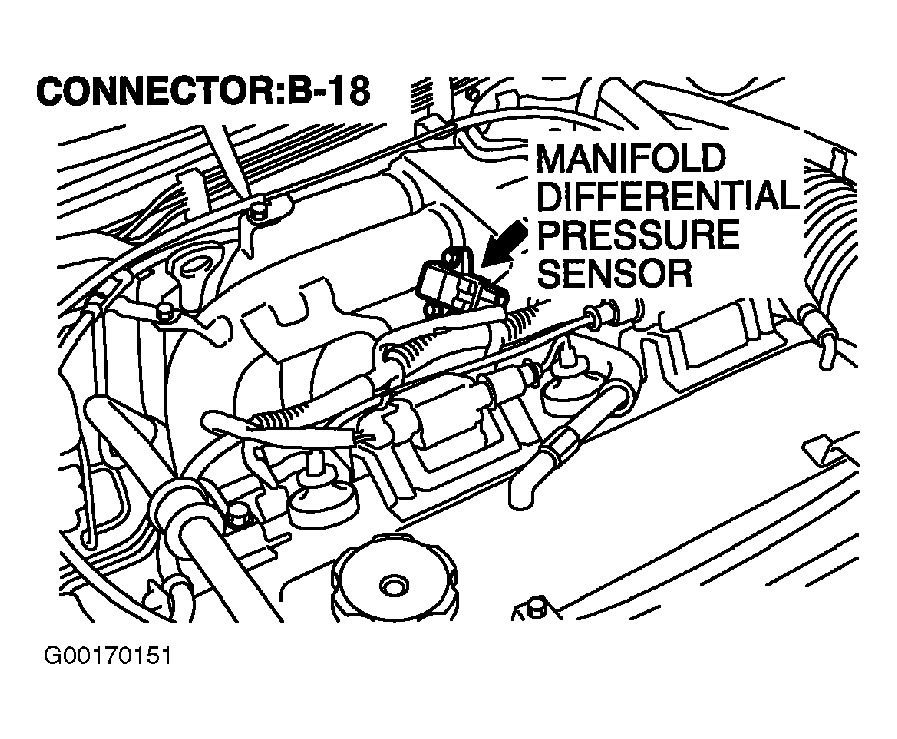

Fig 33: Locating Manifold Differential Pressure Sensor Connector B-18
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 34: Locating MFI Relay Connector A-18X
Courtesy of CHRYSLER CORP.

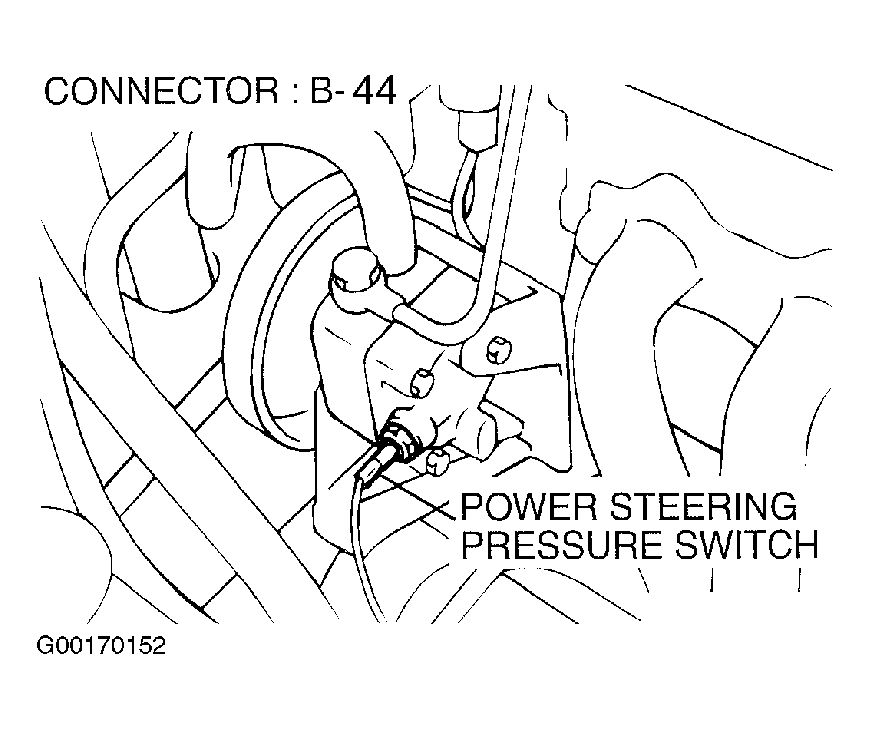

Fig 35: Locating Power Steering Pressure Switch Connector B-44
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 36: Locating Powertrain Control Module Connectors
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

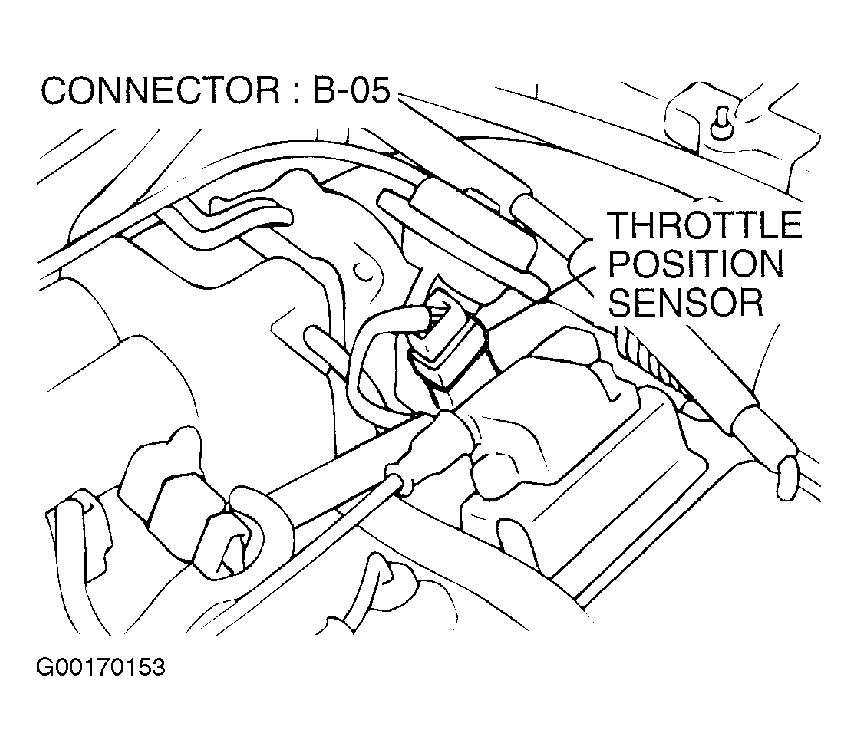

Fig 37: Locating Throttle Position Sensor Connector B-05
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 38: Locating Volume Air Flow Sensor Connector B-14
Courtesy of CHRYSLER CORP.
