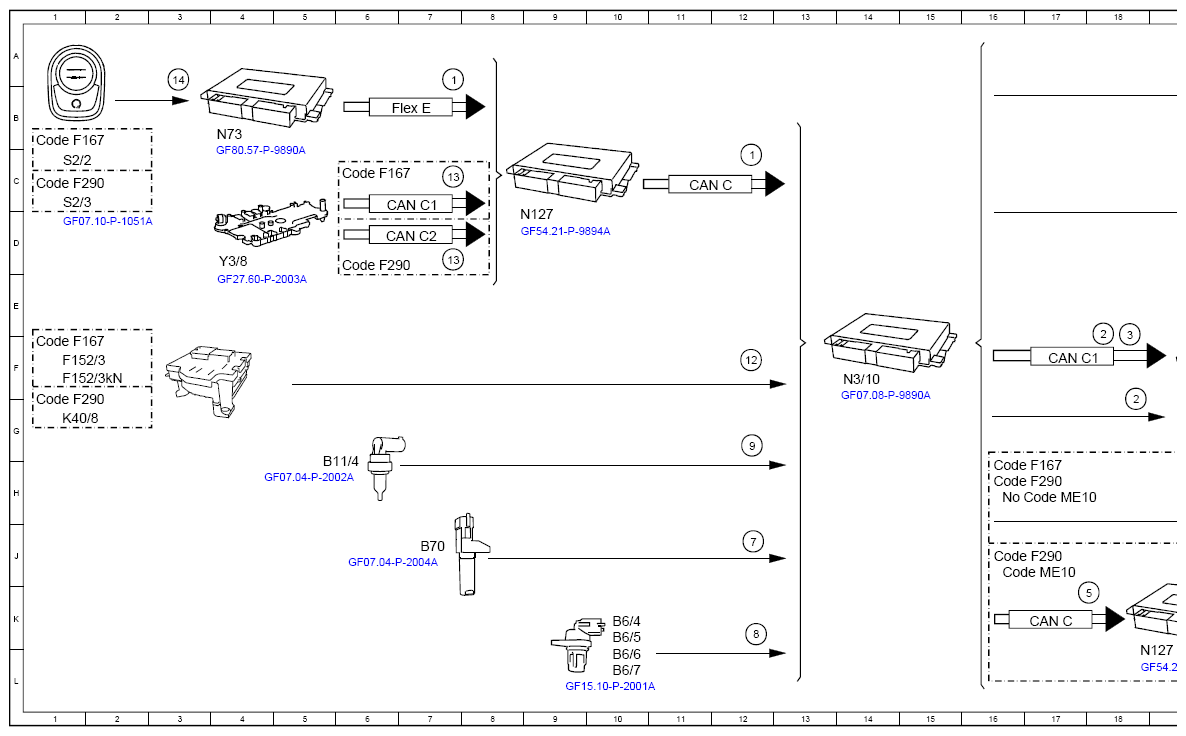

Function Schematic For Starting - PE07.10-P-2507-97E
Engine 176, 177 in model 167
Engine 177 in model 290 as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 50, status | 7A |
| 1 | Circuit 50, status | 12C |
| 10 | Fuel injectors, actuation | 21C |
| 11 | Ignition coils, actuation | 21A |
| 12 | Circuit 87, status | 12F |
| 13 | Gear range, status | 7C |
| 13 | Gear range, status | 7D |
| 14 | KEYLESS-GO start/stop button, status | 3A |
| 2 | Fuel pump, request ON | 18F |
| 2 | Fuel pump, request ON | 18G |
| 3 | Fuel pump, specified pressure request | 18F |
| 4 | Fuel pump, actuation | 22F |
| 5 | Starter generator, actuation | 18K |
| 5 | Starter generator, actuation | 22K |
| 6 | Starter, actuation | 22H |
| 7 | Engine speed, signal | 12J |
| 8 | Camshaft Hall sensor, signal | 12K |
| 9 | Coolant temperature sensor, signal | 12G |
| B11/4 | Coolant temperature sensor | 5H |
| B6/4 | Left intake camshaft Hall sensor | 10K |
| B6/5 | Right intake camshaft Hall sensor | 10K |
| B6/6 | Left exhaust camshaft Hall sensor | 10L |
| B6/7 | Right exhaust camshaft Hall sensor | 10L |
| B70 | Crankshaft Hall sensor | 7J |
| CAN C | Engine CAN | 11C |
| CAN C | Engine CAN | 17K |
| CAN C1 | Drive train CAN | 17F |
| CAN C1 | Drive train CAN | 7C |
| CAN C2 | CAN 2 for drive | 7D |
| CAN ED1 | Electric drive CAN | 21K |
| Code F167 | Model series 167 | 1B |
| Code F167 | Model series 167 | 1F |
| Code F167 | Model series 167 | 6C |
| Code F167 | Model series 167 | 16H |
| Code F290 | Model series 290 | 1C |
| Code F290 | Model series 290 | 1G |
| Code F290 | Model series 290 | 6D |
| Code F290 | Model series 290 | 16J |
| Code F290 | Model series 290 | 16H |
| Code ME10 | Hybrid vehicle | 16J |
| Code ME10 | Hybrid vehicle | 16H |
| F152/3 | Engine compartment fuse and relay module | 1F |
| F152/3kN | Circuit 87M relay | 1F |
| Flex E | Chassis FlexRay | 7B |
| G2/3 | Belt-driven starter alternator | 23L |
| K40/8 | Engine fuse and relay module | 1G |
| M1 | Starter | 23H |
| M3 | Fuel pump (FP) | 23F |
| N118 | Fuel pump control unit | 19G |
| N127 | Drivetrain control unit | 9D |
| N127 | Drivetrain control unit | 19L |
| N3/10 | ME-SFI [ME] control unit | 14F |
| N73 | Electronic ignition switch control unit | 4B |
| S2/2 | Engine start/stop button | 1C |
| S2/3 | KEYLESS GO start/stop button | 1C |
| T4 | Cylinder 1+2 ignition coil | 23A |
| T4/1 | Cylinder 3+4 ignition coil | 23A |
| T4/2 | Cylinders 5+6 ignition coil | 23B |
| T4/3 | Cylinders 7+8 ignition coil | 23B |
| Y3/8 | Fully integrated transmission control electric controller unit | 4D |
| Y76/1 | Cylinder 1 fuel injector | 23C |
| Y76/2 | Cylinder 2 fuel injector | 23C |
| Y76/3 | Cylinder 3 fuel injector | 23C |
| Y76/4 | Cylinder 4 fuel injector | 23D |
| Y76/5 | Cylinder 5 fuel injector | 23D |
| Y76/6 | Cylinder 6 fuel injector | 23D |
| Y76/7 | Cylinder 7 fuel injector | 23D |
| Y76/8 | Cylinder 8 fuel injector | 23E |
