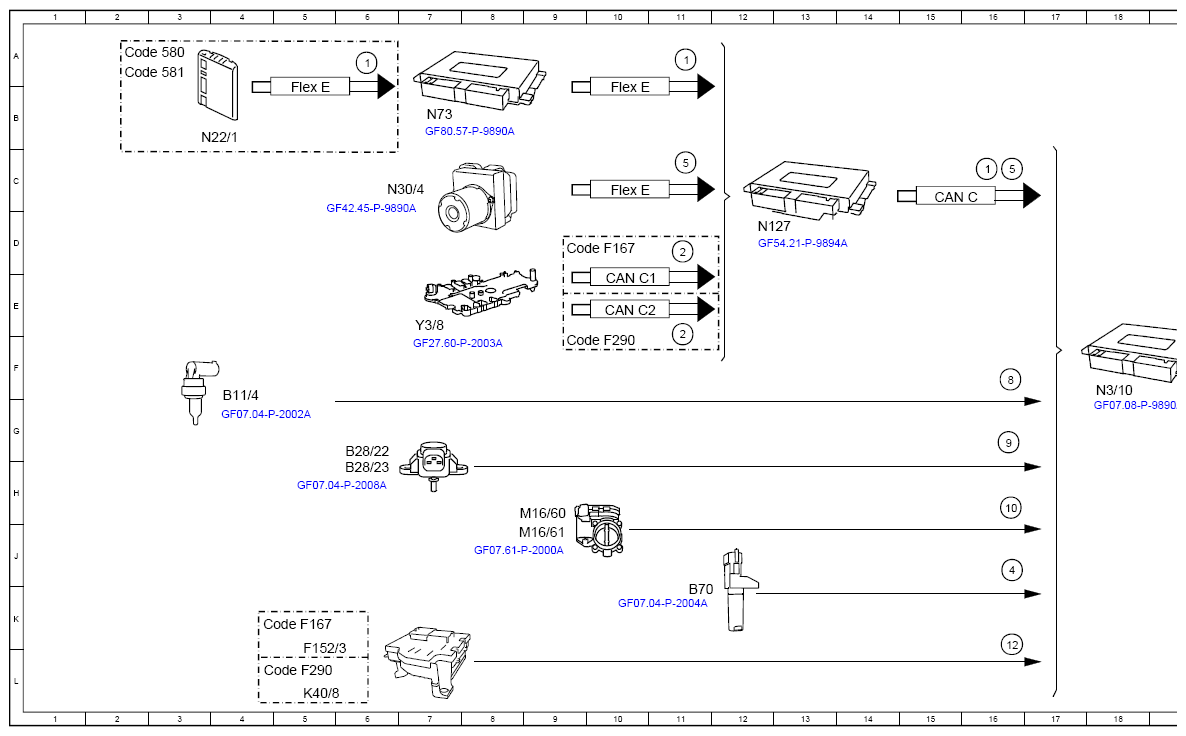

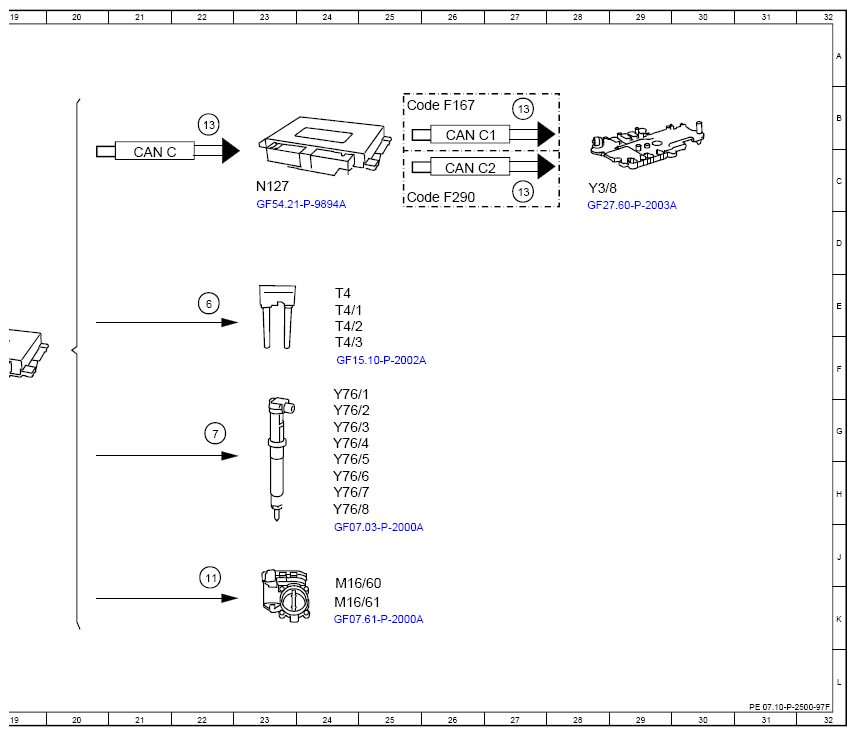

Function Schematic For RPM Control - PE07.10-P-2500-97F
Engine 176, 177 in model 167
Engine 177 in model 290 as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Air conditioning, status | 11A |
| 1 | Air conditioning, status | 16C |
| 1 | Air conditioning, status | 6A |
| 10 | Throttle valve position, signal | 16H |
| 11 | Throttle valve actuator motor, actuation | 22J |
| 12 | Circuit 87, status | 16K |
| 13 | Engine running, signal | 22B |
| 13 | Engine running, signal | 27B |
| 13 | Engine running, signal | 27C |
| 2 | Gear range, status | 11D |
| 2 | Gear range, status | 11F |
| 4 | Engine speed, signal | 16J |
| 5 | Wheel speed, signal | 11C |
| 5 | Wheel speed, signal | 16C |
| 6 | Ignition coils, actuation | 22E |
| 7 | Fuel injectors, actuation | 22G |
| 8 | Coolant temperature sensor, signal | 16F |
| 9 | Engine load, signal | 16G |
| B11/4 | Coolant temperature sensor | 4G |
| B28/22 | Left pressure sensor downstream of throttle valve | 6G |
| B28/23 | Right pressure sensor downstream of throttle valve | 6H |
| B70 | Crankshaft Hall sensor | 11K |
| CAN C | Engine CAN | 15C |
| CAN C | Engine CAN | 21C |
| CAN C1 | Drive train CAN | 10E |
| CAN C1 | Drive train CAN | 26B |
| CAN C2 | CAN 2 for drive | 10E |
| CAN C2 | CAN 2 for drive | 26C |
| Code 580 | Air conditioning | 2A |
| Code 581 | Automatic air conditioning | 2A |
| Code F167 | Model series 167 | 9D |
| Code F167 | Model series 167 | 25B |
| Code F167 | Model series 167 | 4K |
| Code F290 | Model series 290 | 9F |
| Code F290 | Model series 290 | 25C |
| Code F290 | Model series 290 | 4L |
| F152/3 | Engine compartment fuse and relay module | 5L |
| Flex E | Chassis FlexRay | 10B |
| Flex E | Chassis FlexRay | 10C |
| Flex E | Chassis FlexRay | 5B |
| K40/8 | Engine fuse and relay module | 5L |
| M16/60 | Left throttle valve actuator | 24K |
| M16/60 | Left throttle valve actuator | 9H |
| M16/61 | Right throttle valve actuator | 24K |
| M16/61 | Right throttle valve actuator | 9J |
| N127 | Drivetrain control unit | 23C |
| N127 | Drivetrain control unit | 12D |
| N22/1 | Climate control control unit | 3B |
| N3/10 | ME-SFI [ME] control unit | 18F |
| N30/4 | Electronic Stability Program control unit | 6C |
| N73 | Electronic ignition switch control unit | 7B |
| T4 | Cylinder 1+2 ignition coil | 24E |
| T4/1 | Cylinder 3+4 ignition coil | 24E |
| T4/2 | Cylinders 5+6 ignition coil | 24E |
| T4/3 | Cylinders 7+8 ignition coil | 24F |
| Y3/8 | Fully integrated transmission control electric controller unit | 28C |
| Y3/8 | Fully integrated transmission control electric controller unit | 7E |
| Y76/1 | Cylinder 1 fuel injector | 24F |
| Y76/2 | Cylinder 2 fuel injector | 24G |
| Y76/3 | Cylinder 3 fuel injector | 24G |
| Y76/4 | Cylinder 4 fuel injector | 24G |
| Y76/5 | Cylinder 5 fuel injector | 24H |
| Y76/6 | Cylinder 6 fuel injector | 24H |
| Y76/7 | Cylinder 7 fuel injector | 24H |
| Y76/8 | Cylinder 8 fuel injector | 24H |
