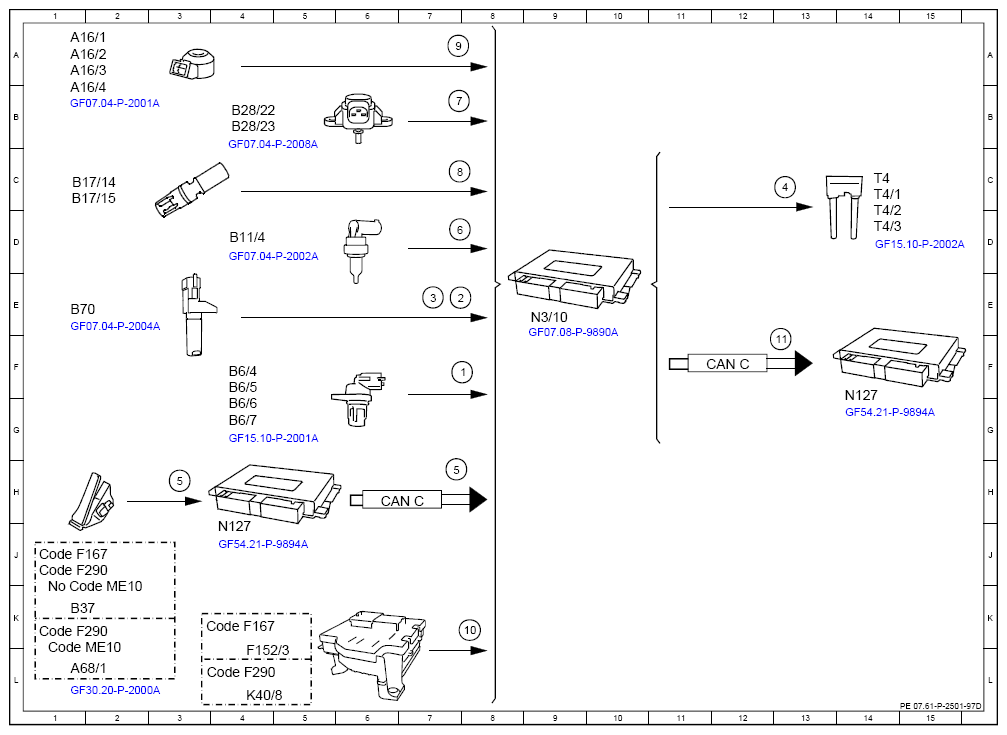

Function Schematic For Knock Control - PE07.61-P-2501-97D
Engine 176, 177 in model 167
Engine 177 in model 290 as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Camshaft Hall sensor, signal | 7F |
| 10 | Circuit 87, status | 8K |
| 11 | Engine running, signal | 13F |
| 2 | Engine speed, signal | 7E |
| 3 | Crankshaft Hall sensor, signal | 7E |
| 4 | Ignition coils, actuation | 13C |
| 5 | Accelerator pedal sensor, signal | 7H |
| 5 | Accelerator pedal sensor, signal | 3H |
| 6 | Coolant temperature sensor, signal | 7D |
| 7 | Engine load, signal | 7B |
| 8 | Charge air temperature sensor, signal | 7C |
| 9 | Knock sensor, signal | 7A |
| A16/1 | Knock sensor 1 | 1A |
| A16/2 | Knock sensor 2 | 1A |
| A16/3 | Knock sensor 3 | 1A |
| A16/4 | Knock sensor 4 | 1B |
| A68/1 | Haptic accelerator pedal module | 1L |
| B11/4 | Coolant temperature sensor | 4D |
| B17/14 | Left charge air temperature sensor | 1C |
| B17/15 | Right charge air temperature sensor | 1C |
| B28/22 | Left pressure sensor downstream of throttle valve | 4B |
| B28/23 | Right pressure sensor downstream of throttle valve | 4B |
| B37 | Accelerator pedal sensor | 1K |
| B6/4 | Left intake camshaft Hall sensor | 4F |
| B6/5 | Right intake camshaft Hall sensor | 4F |
| B6/6 | Left exhaust camshaft Hall sensor | 4G |
| B6/7 | Right exhaust camshaft Hall sensor | 4G |
| B70 | Crankshaft Hall sensor | 1E |
| CAN C | Engine CAN | 6H |
| CAN C | Engine CAN | 12F |
| Code F167 | Model series 167 | 3K |
| Code F167 | Model series 167 | 1J |
| Code F290 | Model series 290 | 3L |
| Code F290 | Model series 290 | 1J |
| Code F290 | Model series 290 | 1K |
| Code ME10 | Hybrid vehicle | 1K |
| Code ME10 | Hybrid vehicle | 1L |
| F152/3 | Engine compartment fuse and relay module | 4L |
| K40/8 | Engine fuse and relay module | 4L |
| N127 | Drivetrain control unit | 14G |
| N127 | Drivetrain control unit | 4J |
| N3/10 | ME-SFI [ME] control unit | 9E |
| T4 | Cylinder 1+2 ignition coil | 14C |
| T4/1 | Cylinder 3+4 ignition coil | 14C |
| T4/2 | Cylinders 5+6 ignition coil | 14D |
| T4/3 | Cylinders 7+8 ignition coil | 14D |
