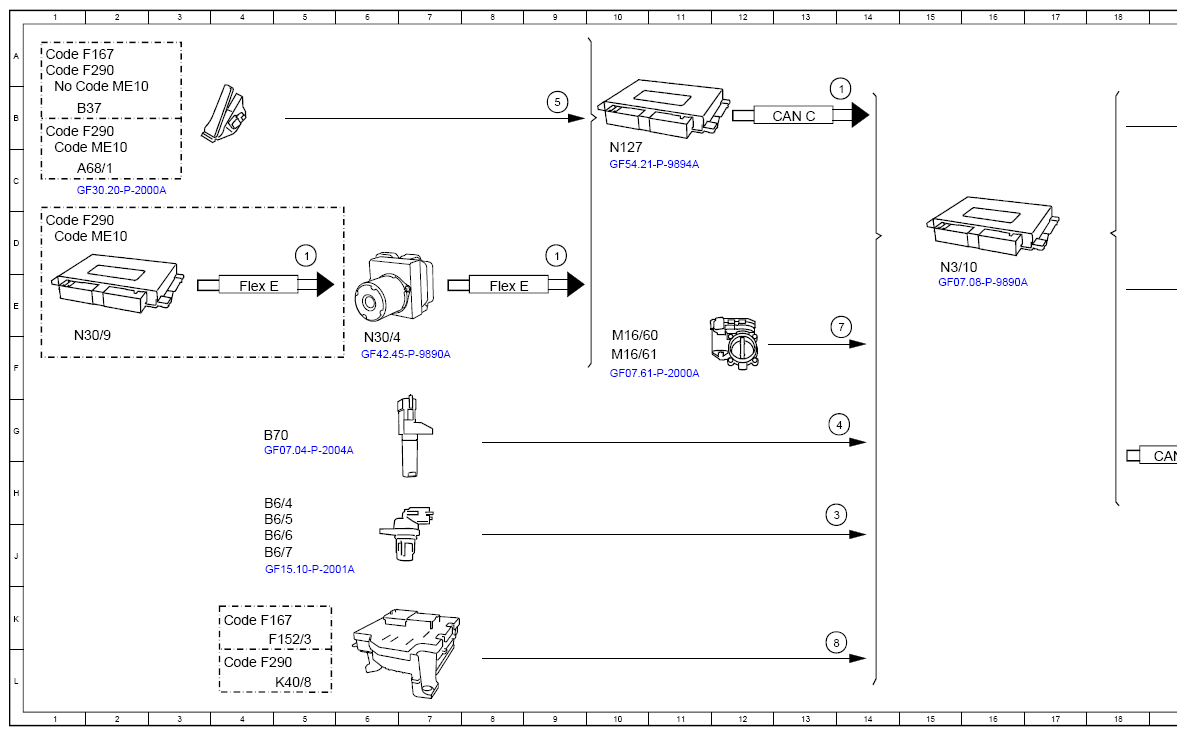

Function Schematic For Engine Limp-Home Mode - PE07.10-P-2510-97F
Engine 176, 177 in model 167
Engine 177 in model 290 as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Service brake, status | 14B |
| 1 | Service brake, status | 9D |
| 1 | Service brake, status | 5D |
| 2 | Fuel injectors, actuation | 19D |
| 3 | Camshaft Hall sensor, signal | 13H |
| 4 | Engine speed, signal | 14G |
| 5 | Accelerator pedal sensor, signal | 9B |
| 6 | Throttle valve actuator motor, actuation | 19B |
| 7 | Throttle valve position, signal | 14E |
| 8 | Circuit 87, status | 13K |
| 9 | Engine running, signal | 19G |
| A68/1 | Haptic accelerator pedal module | 1C |
| B37 | Accelerator pedal sensor | 1B |
| B6/4 | Left intake camshaft Hall sensor | 4H |
| B6/5 | Right intake camshaft Hall sensor | 4H |
| B6/6 | Left exhaust camshaft Hall sensor | 4J |
| B6/7 | Right exhaust camshaft Hall sensor | 4J |
| B70 | Crankshaft Hall sensor | 4G |
| CAN C | Engine CAN | 19G |
| CAN C | Engine CAN | 13B |
| Code F167 | Model series 167 | 1A |
| Code F167 | Model series 167 | 4K |
| Code F290 | Model series 290 | 1A |
| Code F290 | Model series 290 | 1B |
| Code F290 | Model series 290 | 1D |
| Code F290 | Model series 290 | 4L |
| Code ME10 | Hybrid vehicle | 1B |
| Code ME10 | Hybrid vehicle | 1C |
| Code ME10 | Hybrid vehicle | 1D |
| F152/3 | Engine compartment fuse and relay module | 5K |
| Flex E | Chassis FlexRay | 8E |
| Flex E | Chassis FlexRay | 4E |
| K40/8 | Engine fuse and relay module | 5L |
| M16/60 | Left throttle valve actuator | 10F |
| M16/61 | Right throttle valve actuator | 10F |
| M16/61 | Right throttle valve actuator | 22B |
| N127 | Drivetrain control unit | 10C |
| N127 | Drivetrain control unit | 21H |
| N3/10 | ME-SFI [ME] control unit | 15D |
| N30/4 | Electronic Stability Program control unit | 6F |
| N30/9 | Electric brake booster control unit | 1F |
| Y76/1 | Cylinder 1 fuel injector | 21D |
| Y76/2 | Cylinder 2 fuel injector | 21D |
| Y76/3 | Cylinder 3 fuel injector | 21D |
| Y76/4 | Cylinder 4 fuel injector | 21E |
| Y76/5 | Cylinder 5 fuel injector | 21E |
| Y76/6 | Cylinder 6 fuel injector | 21E |
| Y76/7 | Cylinder 7 fuel injector | 21E |
| Y76/8 | Cylinder 8 fuel injector | 21F |
