Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-P-2101-97FCG
Engine 264 in model 253
as of model year 2020

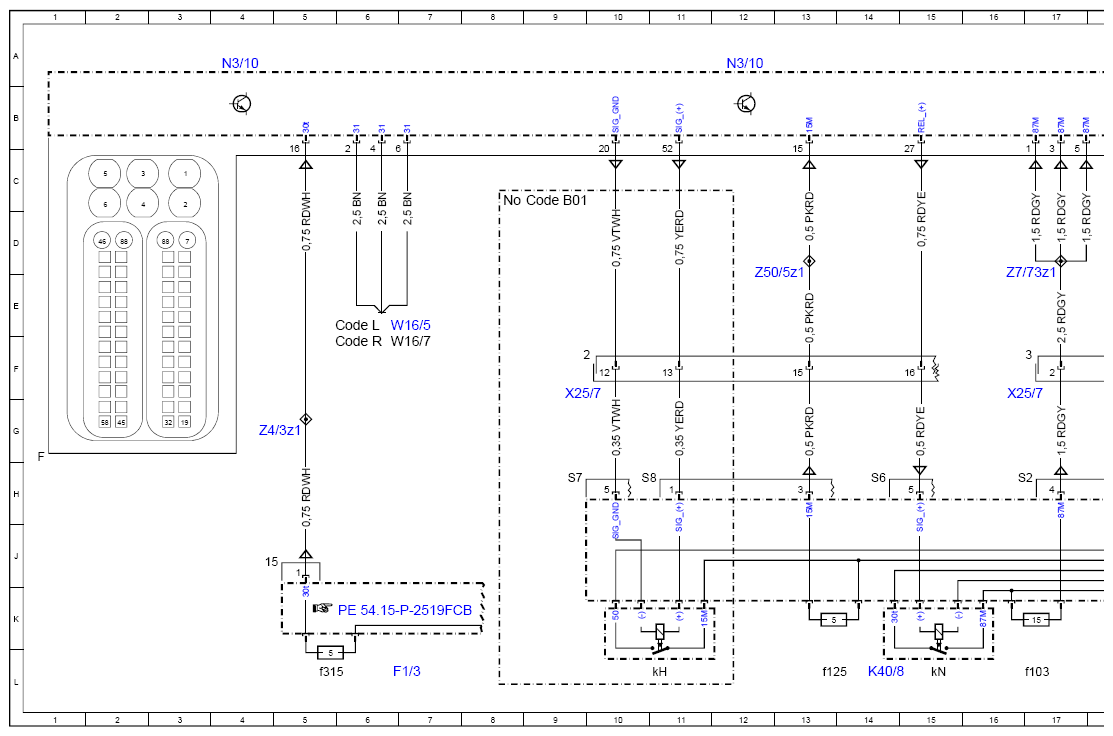

Control unit N3/10, vehicle connector
| Code: | Designation: | Position: |
|---|---|---|

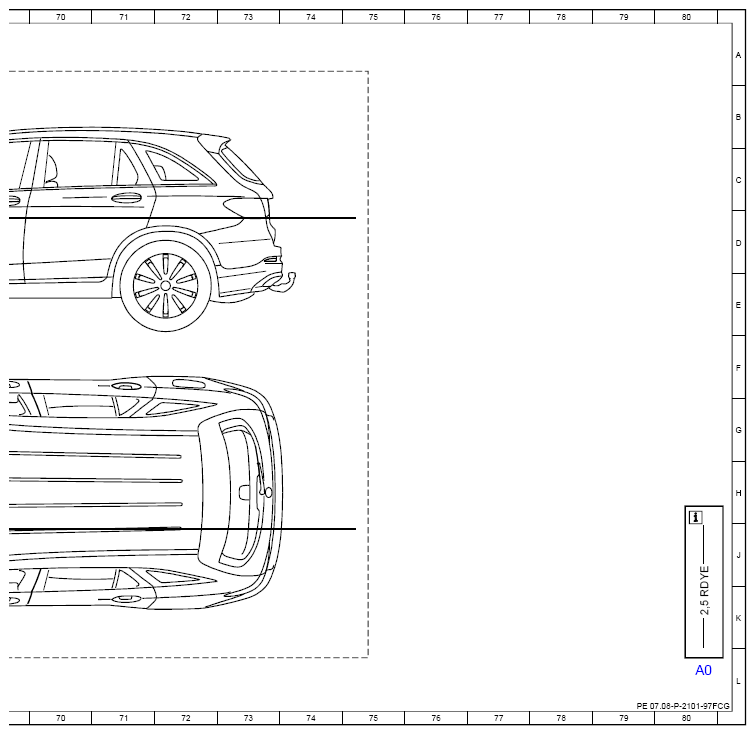

| A0 | Use of wiring diagrams | 80L |

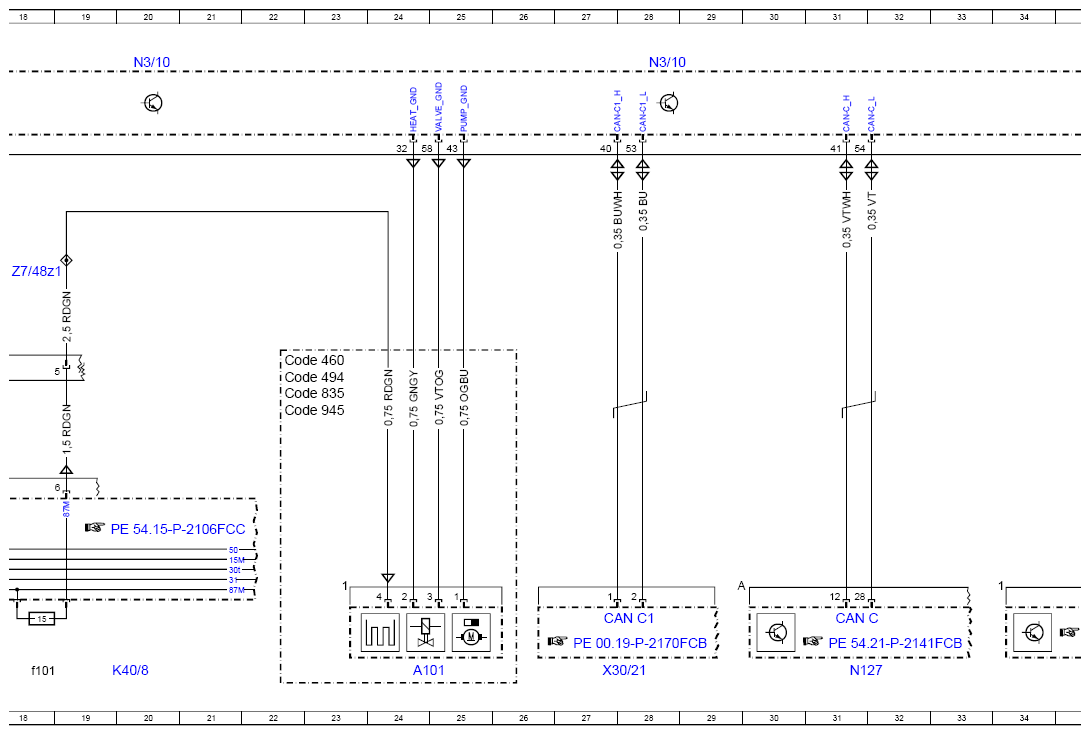

| A101 | Fuel tank diagnostic module | 24L |

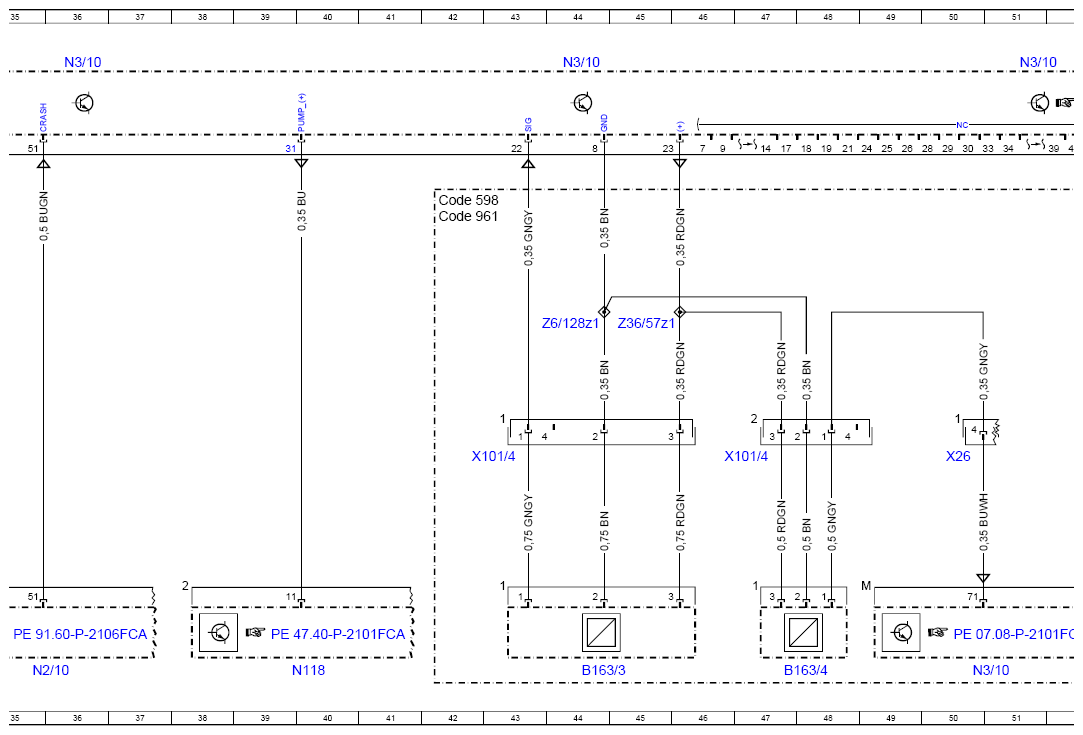

| B163/3 | Gasoline particulate filter differential pressure sensor | 44L |
| B163/4 | Temperature sensor upstream of gasoline particulate filter | 47L |
| CAN C | Engine CAN | 31K |
| CAN C1 | Drive train CAN | 28K |
| Code 460 | Canada version | 22F |
| Code 494 | USA version | 22F |
| Code 598 | Gasoline particulate filter (OPF) with sensor system | 42C |
| Code 835 | Additional parts for South Korea vehicles | 22F |
| Code 945 | China Stage 6 exhaust treatment | 22G |
| Code 961 | Exhaust system with OPF, Generation 2.0 | 42D |
| Code B01 | 48V technology | 9C |
| Code L | LEFT-HAND DRIVE | 5E |
| Code R | RIGHT-HAND DRIVE | 5F |
| F1/3 | Passenger-side A-pillar fuse box | 7L |
| F1/3f315 | Fuse 315 | 5L |
| K40/8 | Engine fuse and relay module | 14L |
| K40/8 | Engine fuse and relay module | 20L |
| K40/8f101 | Fuse 101 | 18L |
| K40/8f103 | Fuse 103 | 17L |
| K40/8f125 | Fuse 125 | 13L |
| K40/8kH | Starter circuit 50 relay | 11L |
| K40/8kN | Circuit 87M relay | 15L |
| N118 | Fuel pump control unit | 40L |
| N127 | Drivetrain control unit | 31L |
| N2/10 | Supplemental restraint system control unit | 35L |

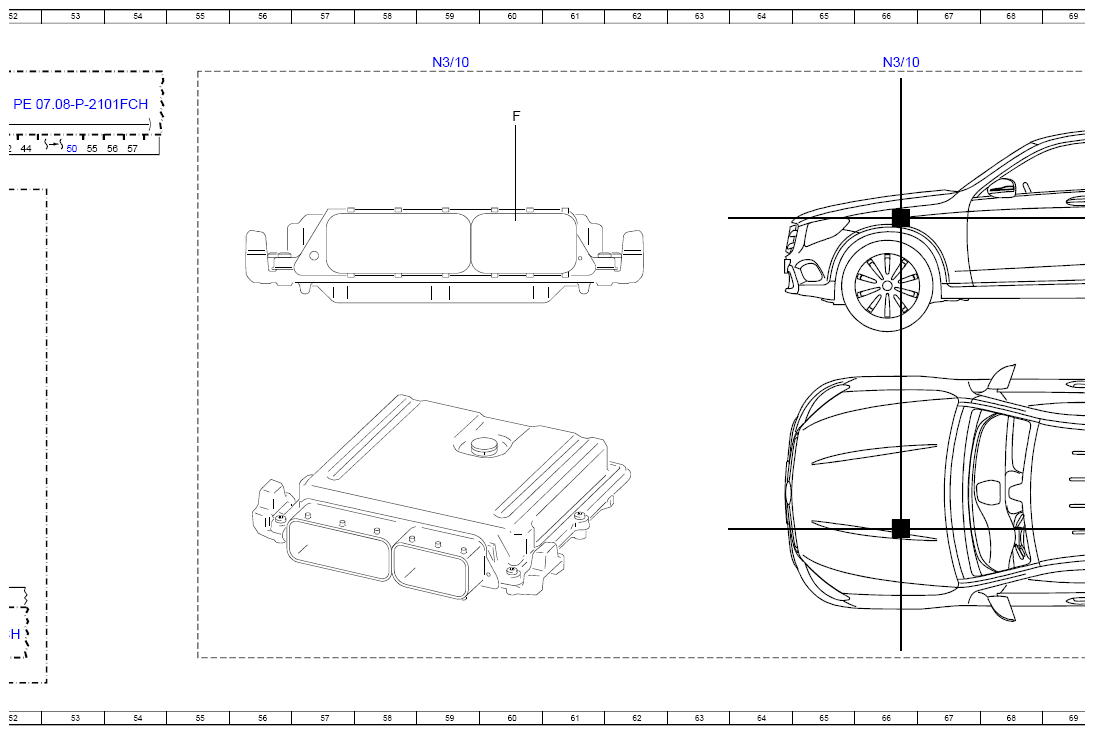

| N3/10 | ME-SFI [ME] control unit | 4A |
| N3/10 | ME-SFI [ME] control unit | 12A |
| N3/10 | ME-SFI [ME] control unit | 20A |
| N3/10 | ME-SFI [ME] control unit | 28A |
| N3/10 | ME-SFI [ME] control unit | 36A |
| N3/10 | ME-SFI [ME] control unit | 50L |
| N3/10 | ME-SFI [ME] control unit | 66A |
| N3/10 | ME-SFI [ME] control unit | 44A |
| N3/10 | ME-SFI [ME] control unit | 51A |
| N3/10 | ME-SFI [ME] control unit | 59A |
| W16/5 | Left major assembly compartment electronics ground point | 6E |
| W16/7 | Right major assembly compartment electronics ground point | 6F |
| X101/4 | Right rear frame floor assembly/underfloor electrical connector | 47H |
| X101/4 | Right rear frame floor assembly/underfloor electrical connector | 43H |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 9F |
| X25/7 | Engine compartment/frame floor assembly electrical connector | 17F |
| X26 | Interior and engine wiring harness electrical connector | 50H |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 27L |
| Z36/57z1 | Gasoline particulate filter sensors supply end sleeve | 45E |
| Z4/3z1 | Tml. 30 connector sleeve | 5G |
| Z50/5z1 | Tml. 15 connector sleeve | 13E |
| Z6/128z1 | Gasoline particulate filter sensors ground line end sleeve | 44E |
| Z7/48z1 | Circuit 87/2 connector sleeve | 18E |
| Z7/73z1 | Circuit 87/4 connector sleeve | 17E |
