Function Schematic For Lambda Control - PE07.10-P-2511-97G
Engine 256 in model 223

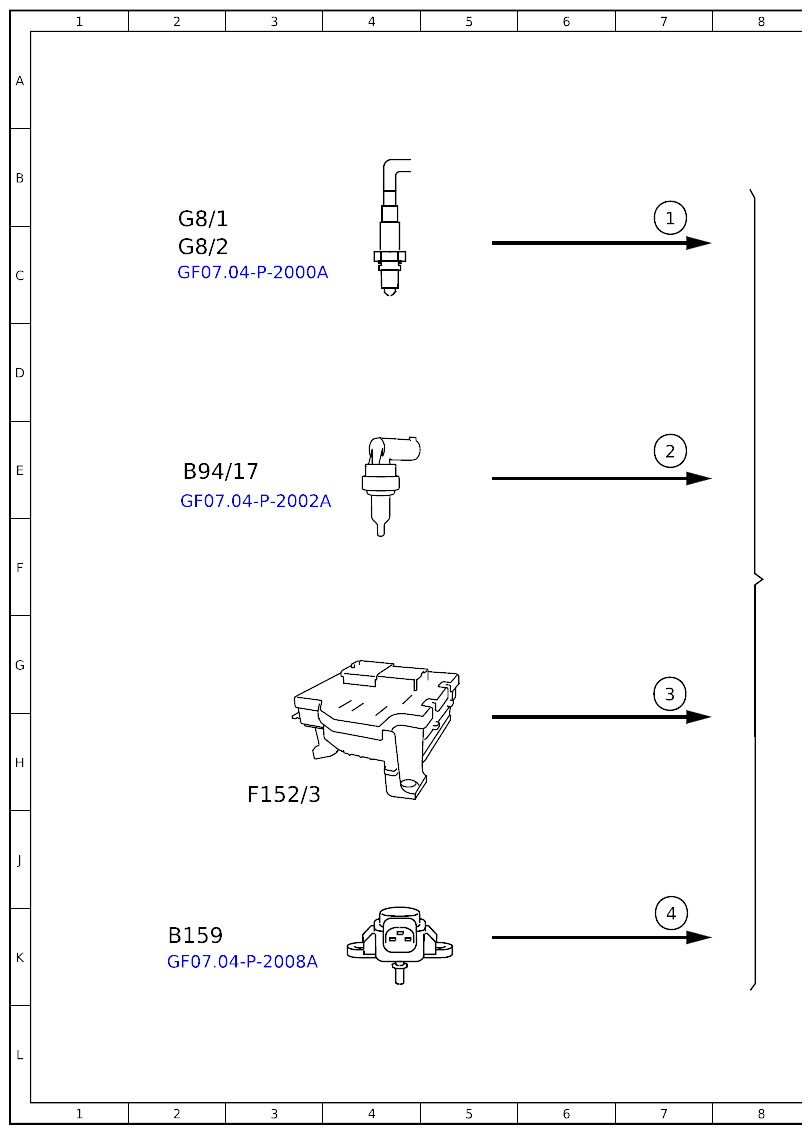

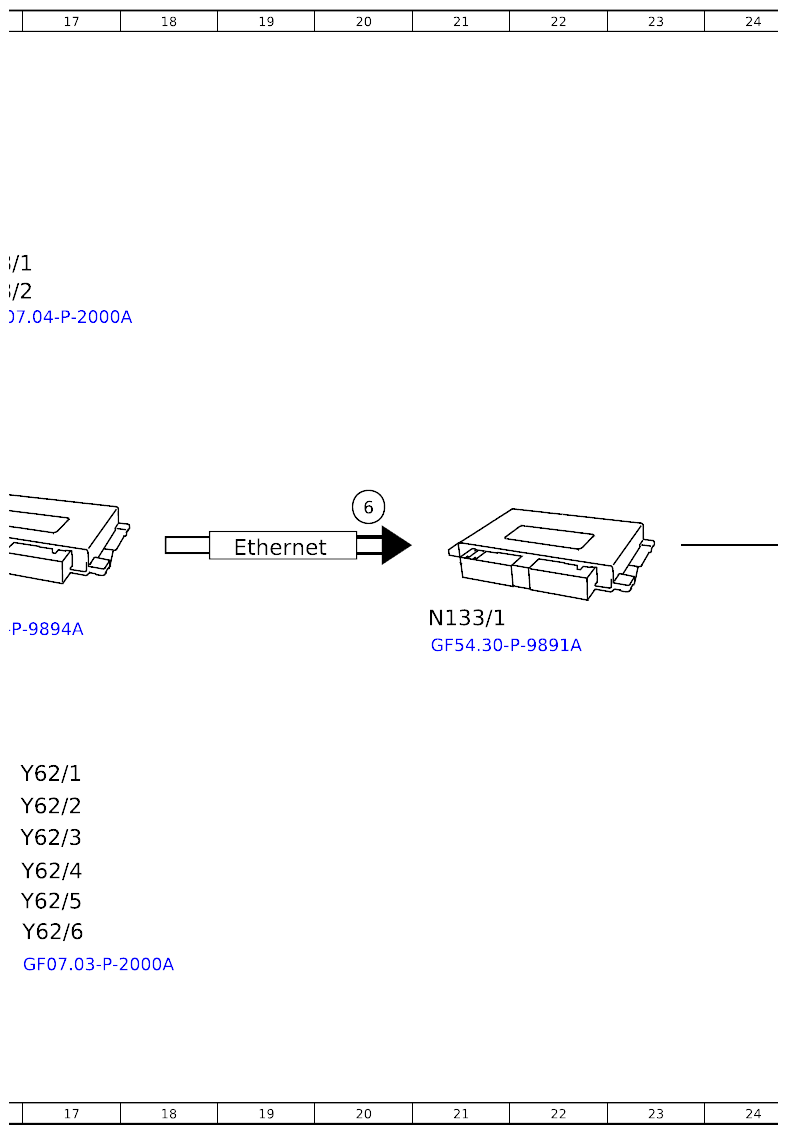

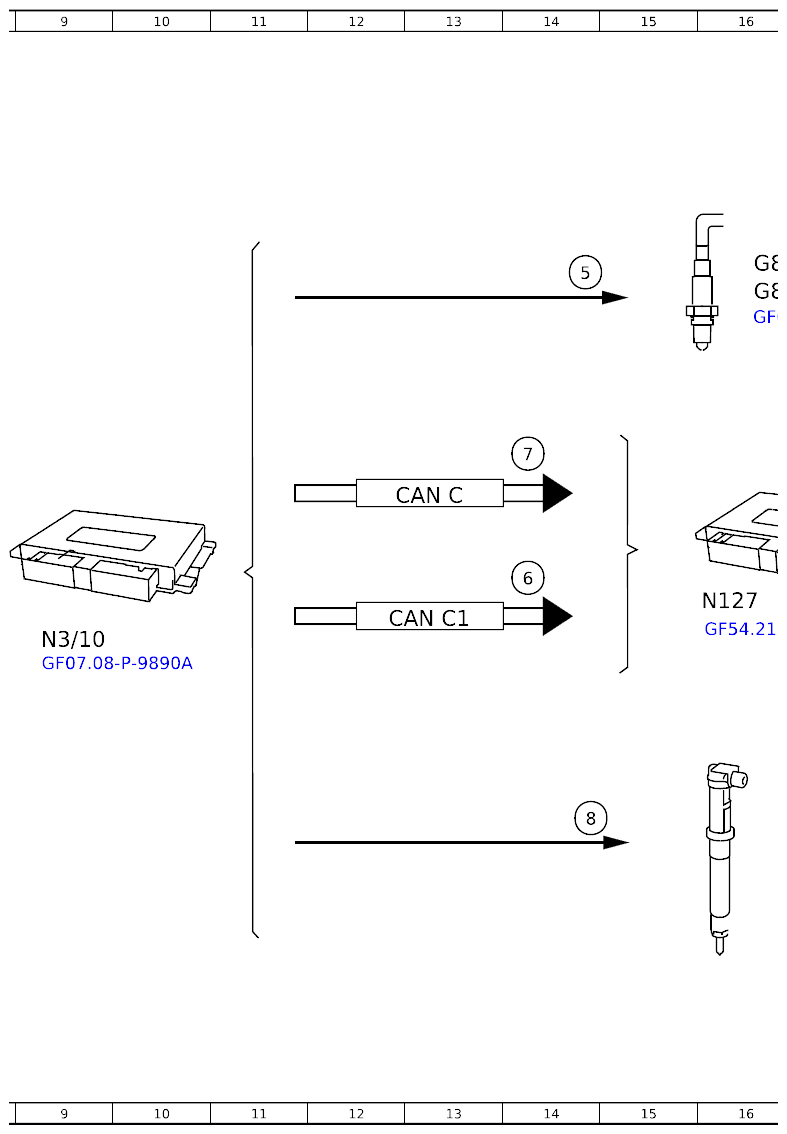

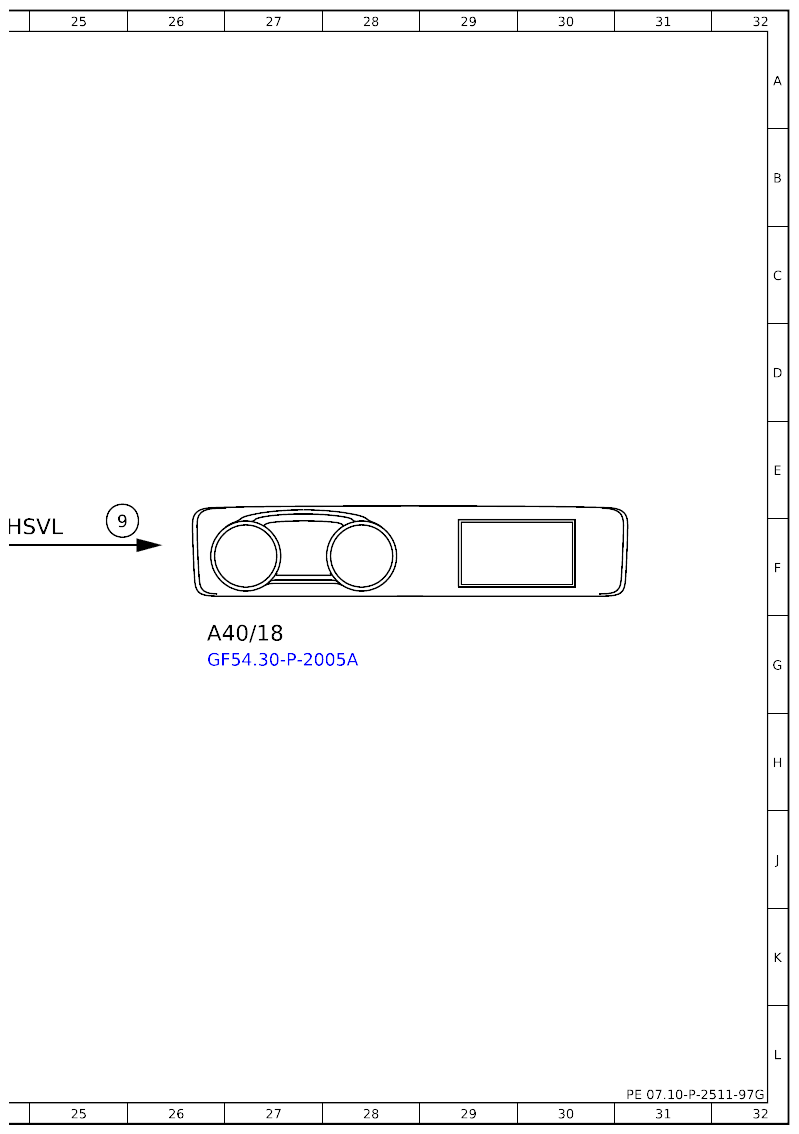

| Code: | Designation: | Position: |
|---|---|---|
| 1 | Oxygen sensor, sensor element, signal | 7B |
| 2 | - | 7E |
| 3 | Circuit 87, status | 7G |
| 4 | Engine load, signal | 7K |
| 5 | Oxygen sensor heater, actuation | 14C |
| 6 | - | 20E |
| 6 | - | 14F |
| 7 | Engine running, signal | 14E |
| 8 | Fuel injectors, actuation | 14J |
| 9 | Image data, signal | 25F |
| A40/18 | Instrument cluster display | 27G |
| B159 | Charge air pressure/temperature sensor | 2K |
| B94/17 | Coolant temperature sensor | 2E |
| CAN C | CAN for engine | 13E |
| CAN C1 | CAN 1 for drive | 13G |
| Ethernet | Ethernet | 19F |
| F152/3 | Fuse and relay module | 3H |
| G8/1 | Oxygen sensor | 2C |
| G8/1 | Oxygen sensor | 16C |
| G8/2 | Oxygen sensor | 2C |
| G8/2 | Oxygen sensor | 16C |
| HSVL | High-speed video link | 24F |
| N127 | Drivetrain control unit | 16F |
| N133/1 | Instrument cluster control unit | 21G |
| N3/10 | Engine management control unit | 9G |
| Y62/1 | Injector | 16H |
| Y62/2 | Injector | 16J |
| Y62/3 | Injector | 16J |
| Y62/4 | Injector | 16J |
| Y62/5 | Injector | 16K |
| Y62/6 | Injector | 16K |
