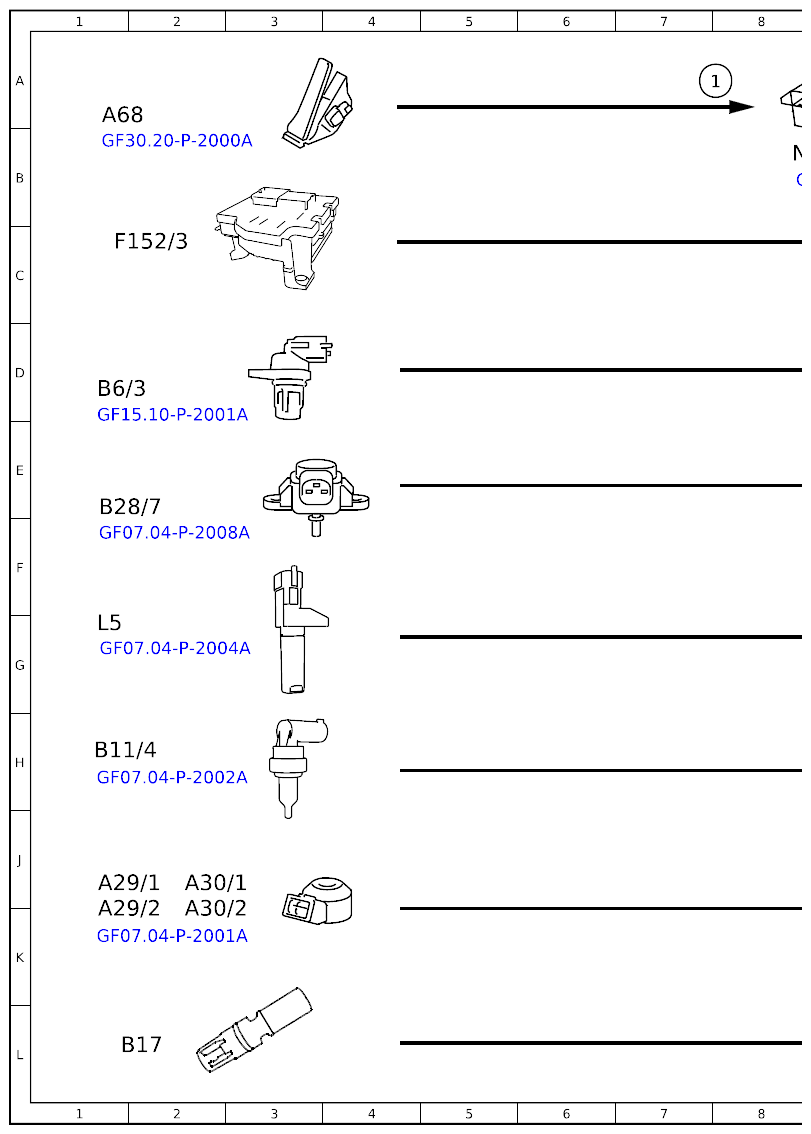

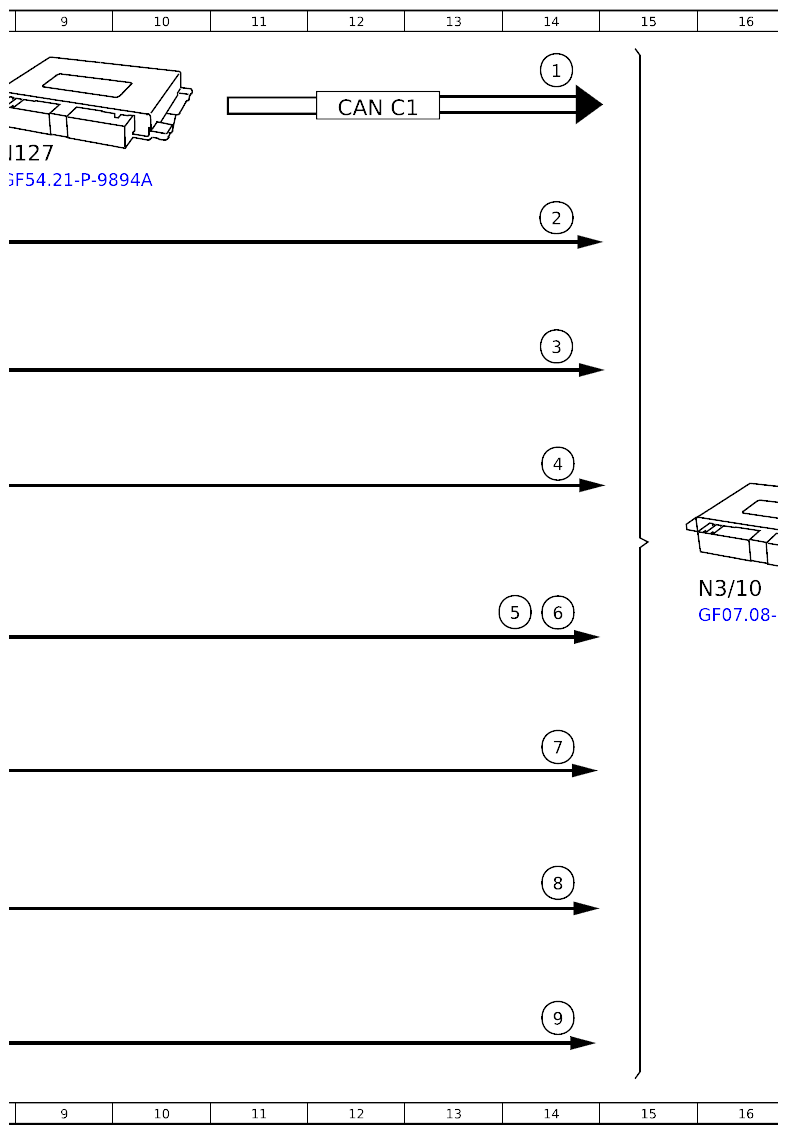

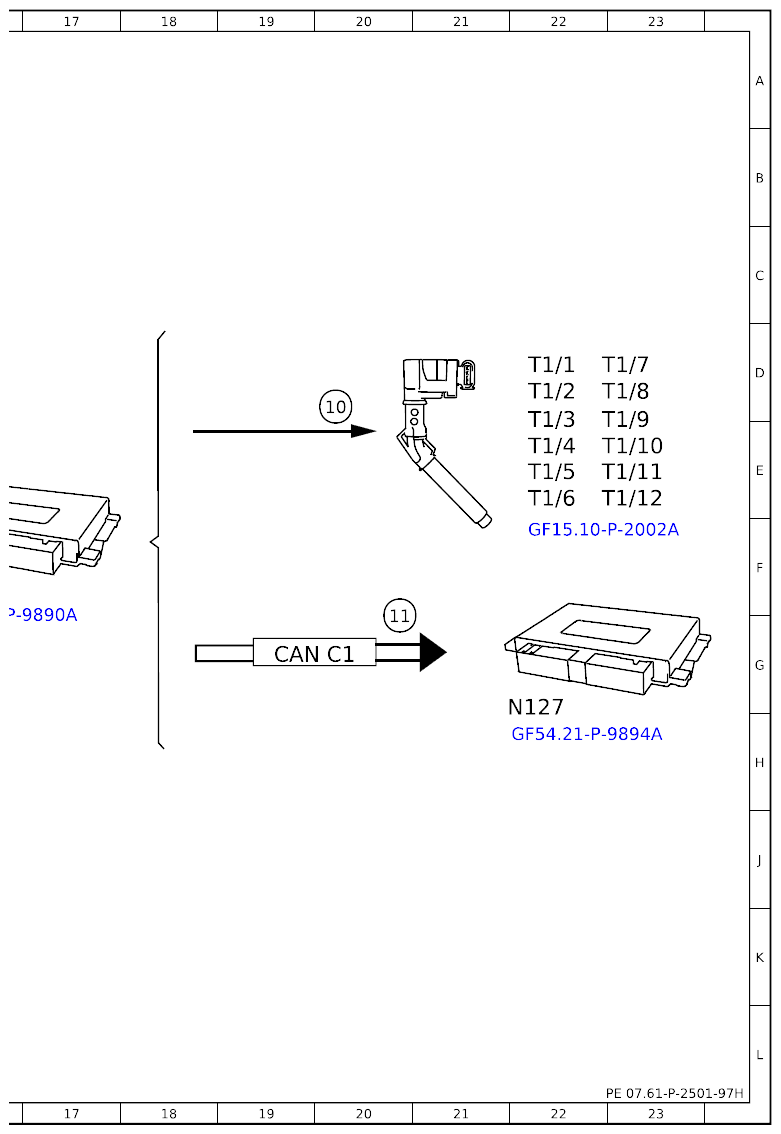

Function Schematic For Knock Control - PE07.61-P-2501-97H
Engine 279 in model 223
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Accelerator pedal sensor, signal | 8A |
| 1 | Accelerator pedal sensor, signal | 14A |
| 10 | Ignition coils, actuation | 20D |
| 11 | Engine running, signal | 20G |
| 2 | Circuit 87, status | 14B |
| 3 | Camshaft Hall sensor, signal | 14D |
| 4 | Engine load, signal | 14E |
| 5 | Crankshaft Hall sensor, signal | 14G |
| 6 | Engine speed, signal | 14G |
| 7 | - | 14H |
| 8 | Knock sensor, signal | 14J |
| 9 | Charge air temperature sensor, signal | 14L |
| A29/1 | Knock sensor | 1J |
| A29/2 | Knock sensor | 1K |
| A30/1 | Knock sensor | 2J |
| A30/2 | Knock sensor | 2K |
| A68 | Accelerator pedal module | 1A |
| B11/4 | Coolant temperature sensor | 1H |
| B17 | Intake air temperature sensor | 1L |
| B28/7 | Charge air pressure sensor | 1E |
| B6/3 | Camshaft Hall sensor | 1D |
| CAN C1 | CAN 1 for drive | 12A |
| CAN C1 | CAN 1 for drive | 19G |
| F152/3 | Fuse and relay module | 2C |
| L5 | Crankshaft Hall sensor | 1G |
| N127 | Drivetrain control unit | 9B |
| N127 | Drivetrain control unit | 22H |
| N3/10 | Engine management control unit | 16F |
| T1/1 | Ignition coil | 22D |
| T1/10 | Ignition coil | 22E |
| T1/11 | Ignition coil | 22E |
| T1/12 | Ignition coil | 22E |
| T1/2 | Ignition coil | 22D |
| T1/3 | Ignition coil | 22E |
| T1/4 | Ignition coil | 22E |
| T1/5 | Ignition coil | 22E |
| T1/6 | Ignition coil | 22E |
| T1/7 | Ignition coil | 22D |
| T1/8 | Ignition coil | 22D |
| T1/9 | Ignition coil | 22E |
