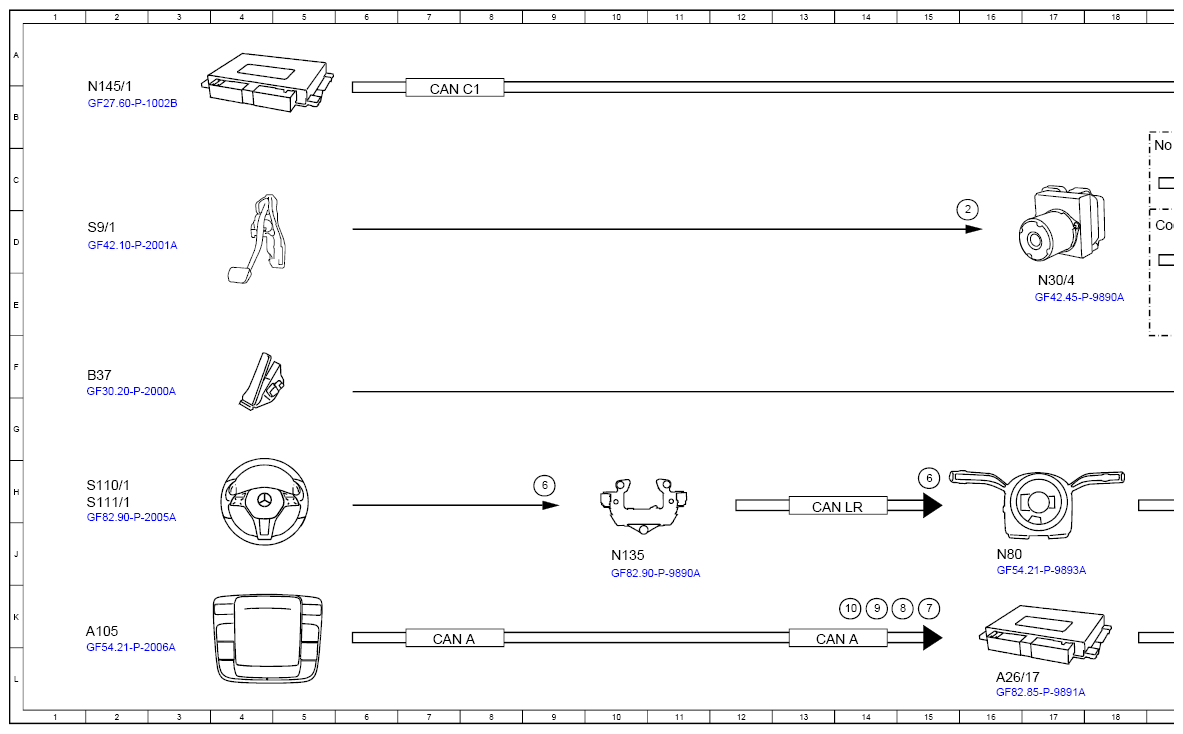

Function Schematic For Gearshift System - PE27.60-P-2500-97C
Transmission 725 in model 213, 238, 257, 290 as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Transmission mode rotary switch status | 36C |
| 1 | Transmission mode rotary switch status | 32C |
| 1 | Transmission mode rotary switch status | 36F |
| 1 | Transmission mode rotary switch status | 36A |
| 10 | Transmission mode, signal | 14K |
| 10 | Transmission mode, signal | 27K |
| 10 | Transmission mode, signal | 36B |
| 10 | Transmission mode, signal | 36E |
| 10 | Transmission mode, signal | 37F |
| 11 | Engine speed, signal | 32C |
| 11 | Engine speed, signal | 36E |
| 16 | Engine running, signal | 36C |
| 16 | Engine running, signal | 36D |
| 17 | Transmission control diagnosis, communication | 36E |
| 18 | Instrument cluster, message | 30H |
| 18 | Instrument cluster, message | 35J |
| 18 | Instrument cluster, message | 40J |
| 2 | Brake light switch, status | 16B |
| 3 | Wheel speed, signal | 22C |
| 3 | Wheel speed, signal | 28B |
| 3 | Wheel speed, signal | 28A |
| 3 | Wheel speed, signal | 37B |
| 3 | Wheel speed, signal | 37E |
| 4 | ESP®, status | 36C |
| 4 | ESP®, status | 36F |
| 4 | ESP®, status | 28B |
| 4 | ESP®, status | 28A |
| 4 | ESP®, status | 28E |
| 5 | Accelerator pedal sensor, signal | 35C |
| 5 | Accelerator pedal sensor, signal | 35F |
| 5 | Accelerator pedal sensor, signal | 28G |
| 6 | Steering wheel gearshift button, status | 36B |
| 6 | Steering wheel gearshift button, status | 36F |
| 6 | Steering wheel gearshift button, status | 36H |
| 6 | Steering wheel gearshift button, status | 36D |
| 6 | Steering wheel gearshift button, status | 9J |
| 6 | Steering wheel gearshift button, status | 15J |
| 6 | Steering wheel gearshift button, status | 28J |
| 7 | Selector lever position, status | 28J |
| 7 | Selector lever position, status | 36C |
| 7 | Selector lever position, status | 36E |
| 7 | Selector lever position, status | 15L |
| 7 | Selector lever position, status | 28K |
| 8 | DYNAMIC SELECT switch, status | 15K |
| 8 | DYNAMIC SELECT switch, status | 21K |
| 8 | DYNAMIC SELECT switch, status | 27J |
| 8 | DYNAMIC SELECT switch, status | 36C |
| 8 | DYNAMIC SELECT switch, status | 36E |
| 9 | Additional high beams, actuation | 14L |
| 9 | Additional high beams, actuation | 27L |
| 9 | Additional high beams, actuation | 37B |
| 9 | Additional high beams, actuation | 37E |
| 9 | Additional high beams, actuation | 37F |
| 9 | Additional high beams, actuation | 37H |
| A105 | Touchpad | 2K |
| A26/17 | Head unit | 16L |
| A26/17 | Head unit | 36J |
| A40/16 | Head unit/instrument cluster display cluster | 42J |
| B37 | Accelerator pedal sensor | 2F |
| CAN A | Telematics CAN | 7K |
| CAN A | Telematics CAN | 13K |
| CAN C1 | Drive train CAN | 34D |
| CAN C1 | Drive train CAN | 34F |
| CAN C1 | Drive train CAN | 34B |
| CAN C1 | Drive train CAN | 7B |
| CAN C1 | Drive train CAN | 20B |
| CAN HMI2 | User interface CAN 2 | 20K |
| CAN HMI2 | User interface CAN 2 | 33J |
| CAN LR | Steering wheel CAN | 13H |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 19C |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 19D |
| Flex E | Chassis FlexRay | 20D |
| Flex E | Chassis FlexRay | 27D |
| Flex E | Chassis FlexRay | 27C |
| Flex E | Chassis FlexRay | 20C |
| Flex E | Chassis FlexRay | 20H |
| Flex E | Chassis FlexRay | 27J |
| Flex E | Chassis FlexRay | 30F |
| HSVL | High-speed video link | 39H |
| N127 | Drivetrain control unit | 29E |
| N135 | Steering wheel electronics | 10J |
| N145/1 | Drive unit control unit | 2B |
| N3/10 | ME-SFI [ME] control unit | 38D |
| N3/9 | CDI control unit | 38D |
| N30/4 | Electronic Stability Program control unit | 17E |
| N73 | Electronic ignition switch control unit | 23K |
| N73 | Electronic ignition switch control unit | 29J |
| N80 | Steering column module control unit | 16J |
| N80 | Steering column module control unit | 23E |
| S110/1 | Steering wheel downshift button | 2H |
| S111/1 | Steering wheel upshift button | 2H |
| S9/1 | Stop lamp switch | 2D |
| Y3/8 | Fully integrated transmission control controller unit | 37G |
