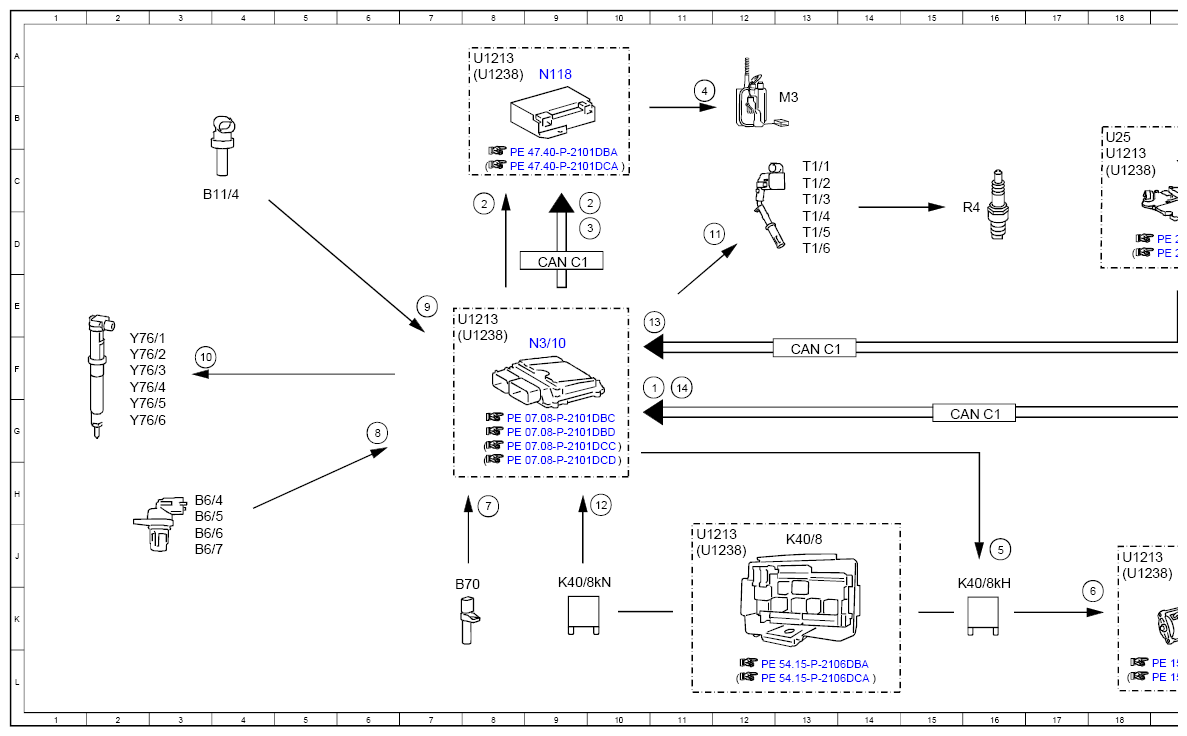

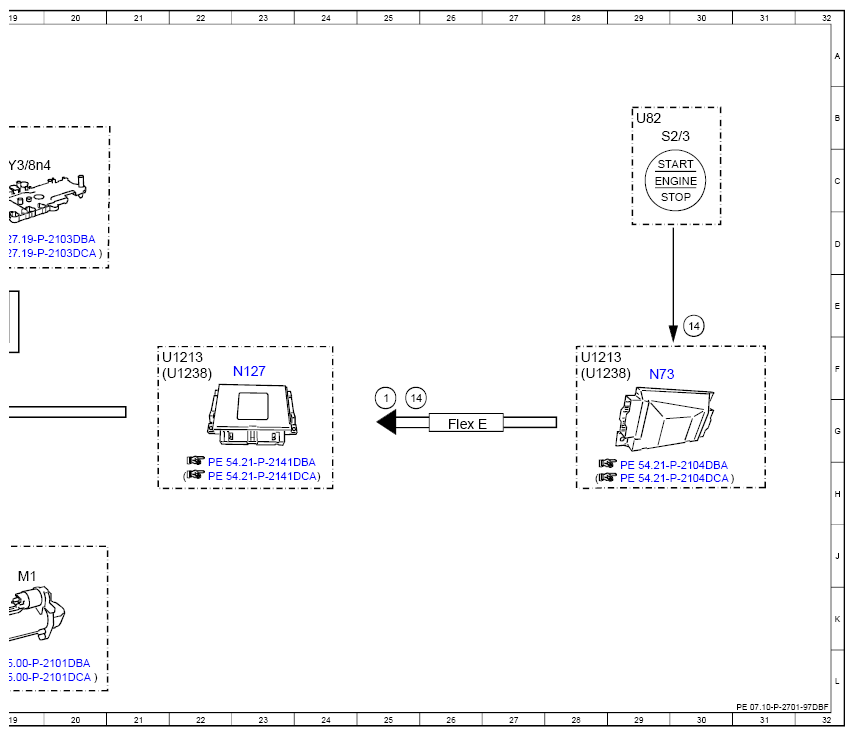

Electrical Function Schematic For Starting - PE07.10-P-2701-97DBF
Engine 276.8 in model 213, 238 up to model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 50, status | 25G |
| 1 | Circuit 50, status | 11F |
| 10 | Fuel injectors, actuation | 3F |
| 11 | Ignition coils, actuation | 11D |
| 12 | Circuit 87, status | 10H |
| 13 | Gear range, status | 11E |
| 14 | KEYLESS-GO start/stop button, status | 11F |
| 14 | KEYLESS-GO start/stop button, status | 25G |
| 14 | KEYLESS-GO start/stop button, status | 30E |
| 2 | Fuel pump, request ON | 8C |
| 2 | Fuel pump, request ON | 10C |
| 3 | Fuel pump, specified pressure request | 10D |
| 4 | Fuel pump, actuation | 11B |
| 5 | Starter circuit 50 relay, actuation | 16J |
| 6 | Starter, actuation | 18K |
| 7 | Engine speed, signal | 8H |
| 8 | Camshaft Hall sensor, signal | 6G |
| 9 | Coolant temperature sensor, signal | 7E |
| B11/4 | Coolant temperature sensor | 4C |
| B6/4 | Left intake camshaft Hall sensor | 3H |
| B6/5 | Right intake camshaft Hall sensor | 3H |
| B6/6 | Left exhaust camshaft Hall sensor | 3J |
| B6/7 | Right exhaust camshaft Hall sensor | 3J |
| B70 | Crankshaft Hall sensor | 8K |
| CAN C1 | Drive train CAN | 16G |
| CAN C1 | Drive train CAN | 9D |
| CAN C1 | Drive train CAN | 13F |
| Flex E | Chassis FlexRay | 26G |
| K40/8 | Engine fuse and relay module | 13J |
| K40/8kH | Starter circuit 50 relay | 16K |
| K40/8kN | Circuit 87M relay | 9J |
| M1 | Starter | 19J |
| M3 | Fuel pump (FP) | 13B |
| N118 | Fuel pump control unit | 9A |
| N127 | Drivetrain control unit | 23F |
| N3/10 | ME-SFI [ME] control unit | 9F |
| N73 | Electronic ignition switch control unit | 29F |
| R4 | Spark plugs | 16D |
| S2/3 | KEYLESS GO start/stop button | 29B |
| T1/1 | Cylinder 1 ignition coil | 13C |
| T1/2 | Cylinder 2 ignition coil | 13C |
| T1/3 | Cylinder 3 ignition coil | 13C |
| T1/4 | Cylinder 4 ignition coil | 13D |
| T1/5 | Cylinder 5 ignition coil | 13D |
| T1/6 | Cylinder 6 ignition coil | 13D |
| U1213 | Valid for model 213 | 11J |
| U1213 | Valid for model 213 | 7E |
| U1213 | Valid for model 213 | 18C |
| U1213 | Valid for model 213 | 8A |
| U1213 | Valid for model 213 | 21F |
| U1213 | Valid for model 213 | 28F |
| U1213 | Valid for model 213 | 18J |
| U1238 | Valid for model 238 | 11J |
| U1238 | Valid for model 238 | 7F |
| U1238 | Valid for model 238 | 18C |
| U1238 | Valid for model 238 | 8A |
| U1238 | Valid for model 238 | 28F |
| U1238 | Valid for model 238 | 21F |
| U1238 | Valid for model 238 | 18J |
| U25 | Valid for automatic transmission | 18B |
| U82 | Valid for KEYLESS GO | 29B |
| Y3/8n4 | Fully integrated transmission control, control unit | 19C |
| Y76/1 | Cylinder 1 fuel injector | 2F |
| Y76/2 | Cylinder 2 fuel injector | 2F |
| Y76/3 | Cylinder 3 fuel injector | 2F |
| Y76/4 | Cylinder 4 fuel injector | 2F |
| Y76/5 | Cylinder 5 fuel injector | 2G |
| Y76/6 | Cylinder 6 fuel injector | 2G |
