Remove/install starter - AR15.30-P-7100MNA
ENGINE 177 in MODEL 205

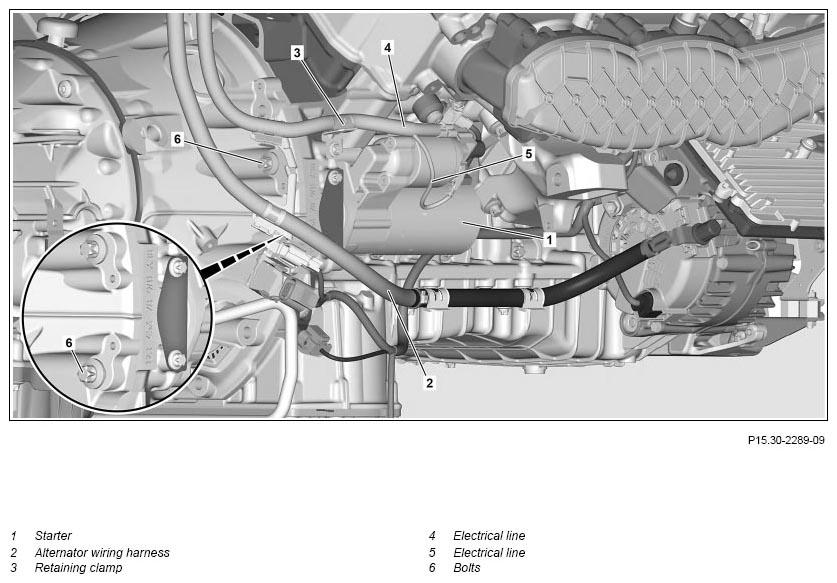

| Remove/install | |||
| 1 | Detach battery ground line | AR54.10-P-0003LW | |
| 2 | Remove lower engine compartment paneling | AR61.20-P-1105LW | |
| 3 | Unclip alternator wiring harness (2) on transmission | ||
| 4 | Detach retaining clamp (3) | ||
| 5 | Detach electrical lines (4, 5) from starter (1) | AR15.30-P-7100-03MNA | |
| *BA15.30-P-1004-01T | |||
| *BA15.30-P-1003-01T | |||
| 6 | Remove screw/bolts (6) | *BA15.30-P-1001-01T | |
| 7 | Remove starter (1) from below | ||
| 8 | Install in the reverse order |
STARTER
| Number | Designation | ENGINE 177.980 | |
|---|---|---|---|
| BA15.30-P-1001-01T | Bolt, starter to crankcase and transmission | Nm | 40 |
STARTER
| Number | Designation | ENGINE 177.980 | |
|---|---|---|---|
| BA15.30-P-1003-01T | Nut, connection for terminal designation 50 | Nm | 9 |
STARTER
| Number | Designation | ENGINE 177.980 | |
|---|---|---|---|
| BA15.30-P-1004-01T | Nut, connection for terminal designation 30 | Nm | 16 |
