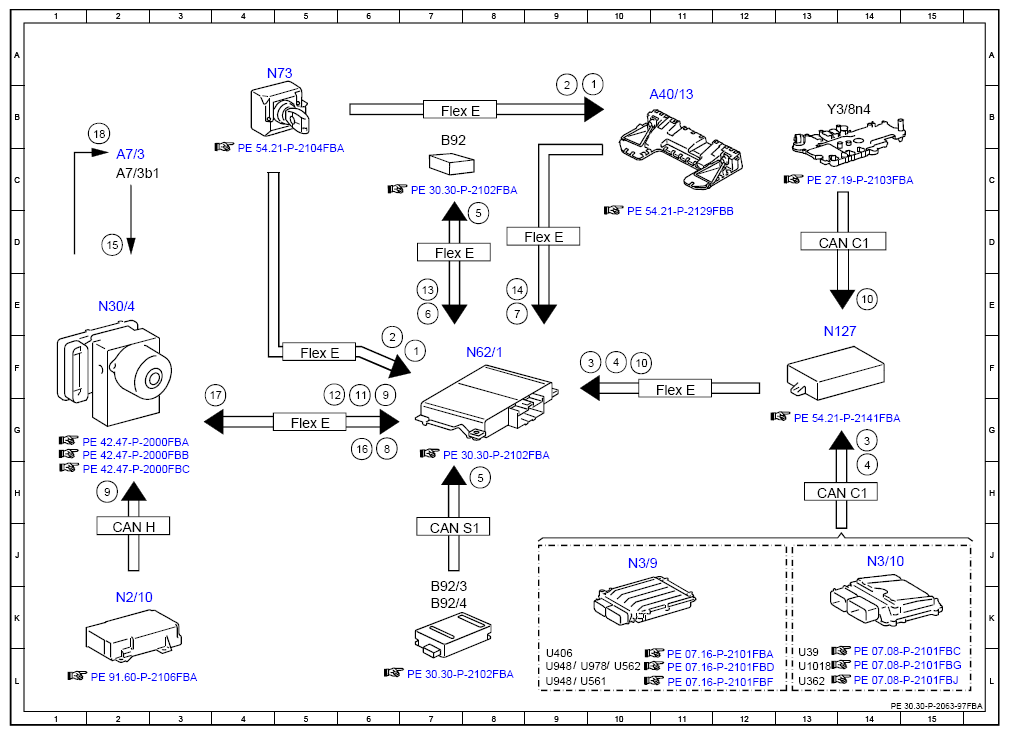

Electrical Function Schematic For BAS Plus - PE30.30-P-2063-97FBA
Model 205
up to model year 2019
with code 268 (Brake Assist System Plus)
with code 269 (Brake Assist PLUS with Cross-Traffic Assist (BAS+Q)
Model 253 (except 253.99)
up to model year 2020
with code 268 (Brake Assist System Plus)
with code 269 (Brake Assist PLUS with Cross-Traffic Assist (BAS+Q)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Brake Assist System PLUS function, signal | 10B |
| 1 | Brake Assist System PLUS function, signal | 7F |
| 10 | Gear range, status | 10F |
| 10 | Gear range, status | 14E |
| 11 | Wheel speed, signal | 6G |
| 12 | Wheel rotation direction, signal | 5G |
| 13 | Far range radar sensor, signal | 7E |
| 14 | Object information, data package | 9E |
| 15 | Front axle brake pressure sensor, signal | 2D |
| 16 | Braking torque, signal | 6G |
| 17 | Service brake braking torque, request | 4G |
| 18 | Traction system hydraulic unit, actuation | 2B |
| 2 | Brake Assist System PLUS cross-traffic function, signal | 7F |
| 2 | Brake Assist System PLUS cross-traffic function, signal | 9B |
| 3 | Engine running, signal | 10F |
| 3 | Engine running, signal | 14G |
| 4 | Drivetrain operational, signal | 10F |
| 4 | Drivetrain operational, signal | 14H |
| 5 | Close range radar sensors, signal | 8H |
| 5 | Close range radar sensors, signal | 8D |
| 6 | Radar sensor system operational, status | 7E |
| 7 | Stereo multifunction camera, status | 9E |
| 8 | ESP®, status | 6G |
| 9 | Turn rate, lateral and longitudinal acceleration sensor, signal | 2H |
| 9 | Turn rate, lateral and longitudinal acceleration sensor, signal | 6G |
| A40/13 | Stereo multifunction camera | 10B |
| A7/3 | Traction system hydraulic unit | 2C |
| A7/3b1 | Front axle brake pressure sensor | 2C |
| B92 | Front long-range radar sensor | 7B |
| B92/3 | Left front bumper radar sensor | 7K |
| B92/4 | Right front bumper radar sensor | 7K |
| CAN C1 | Drive train CAN | 13H |
| CAN C1 | Drive train CAN | 13D |
| CAN H | Vehicle dynamics CAN | 2J |
| CAN S1 | Radar CAN 1 | 7J |
| Flex E | Chassis FlexRay | 11F |
| Flex E | Chassis FlexRay | 9D |
| Flex E | Chassis FlexRay | 5G |
| Flex E | Chassis FlexRay | 7D |
| Flex E | Chassis FlexRay | 5F |
| Flex E | Chassis FlexRay | 7B |
| N127 | Drivetrain control unit | 13F |
| N2/10 | Supplemental restraint system control unit | 2K |
| N3/10 | ME-SFI [ME] control unit | 14J |
| N3/9 | CDI control unit | 10J |
| N30/4 | Electronic Stability Program control unit | 2E |
| N62/1 | Radar sensors control unit | 8F |
| N73 | Electronic ignition switch control unit | 5A |
| U1018 | Valid for gasoline engine 276 | 13L |
| U362 | Valid for gasoline engine 274 | 13L |
| U39 | Valid for gasoline engine 177 | 13L |
| U406 | Valid for diesel engine 626 | 9L |
| U561 | Valid for Delphi system | 9L |
| U562 | Valid for Bosch system | 10L |
| U948 | Valid for diesel engine 651 | 9L |
| U948 | Valid for diesel engine 651 | 9L |
| U978 | Valid for hybrid drive | 9L |
| Y3/8n4 | Fully integrated transmission control control unit | 14B |
