| 1 |
Engine running, signal |
13D |
| 1 |
Engine running, signal |
13G |
| 10 |
Braking torque, signal |
13D |
| 10 |
Braking torque, signal |
17G |
| 11 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
21J |
| 11 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
17G |
| 11 |
Yaw rate, lateral and longitudinal acceleration sensor, signal |
13C |
| 12 |
CRUISE CONTROL lever, signal |
14D |
| 12 |
CRUISE CONTROL lever, signal |
18C |
| 12 |
CRUISE CONTROL lever, signal |
16F |
| 13 |
Combination switch, status |
13E |
| 13 |
Combination switch, status |
16E |
| 13 |
Combination switch, status |
18D |
| 14 |
Wheel speed, signal |
17G |
| 14 |
Wheel speed, signal |
13C |
| 14 |
Wheel speed, signal |
13C |
| 15 |
GPS, signal |
16F |
| 15 |
GPS, signal |
13C |
| 15 |
GPS, signal |
26A |
| 15 |
GPS, signal |
28G |
| 16 |
Steering angle sensor, signal |
21D |
| 17 |
Steering angle, signal |
13E |
| 17 |
Steering angle, signal |
16E |
| 18 |
Close range radar sensors, signal |
12C |
| 19 |
Far range radar sensor, signal |
10C |
| 2 |
Drivetrain operational, signal |
13D |
| 2 |
Drivetrain operational, signal |
13G |
| 20 |
Accelerator pedal sensor, signal |
3H |
| 20 |
Accelerator pedal sensor, signal |
13E |
| 20 |
Accelerator pedal sensor, signal |
11G |
| 21 |
Brake light switch, status |
14C |
| 21 |
Brake light switch, status |
18G |
| 22 |
Engage targeted gear, request |
7H |
| 22 |
Engage targeted gear, request |
7H |
| 22 |
Engage targeted gear, request |
7H |
| 22 |
Engage targeted gear, request |
7H |
| 23 |
Engine torque, increase request |
14E |
| 23 |
Engine torque, increase request |
8H |
| 23 |
Engine torque, increase request |
8H |
| 24 |
Engine torque, reduce request |
20G |
| 24 |
Engine torque, reduce request |
8H |
| 24 |
Engine torque, reduce request |
13F |
| 25 |
Braking torque increase, request |
13E |
| 25 |
Braking torque increase, request |
20G |
| 26 |
Braking torque reduction, request |
15F |
| 26 |
Braking torque reduction, request |
15F |
| 27 |
Service brake braking torque, actuation |
25H |
| 28 |
Warning tone, request |
15E |
| 28 |
Warning tone, request |
7F |
| 29 |
Instrument cluster message, request |
15E |
| 29 |
Instrument cluster message, request |
7F |
| 3 |
Parking brake indicator switch, status |
13D |
| 3 |
Parking brake indicator switch, status |
24B |
| 30 |
Warning buzzer, actuation |
6C |
| 31 |
Multifunction display, actuation |
8D |
| 32 |
Light-emitting diode, request |
17C |
| 4 |
Parking brake, status |
16F |
| 5 |
Gear range, status |
14D |
| 5 |
Gear range, status |
12G |
| 5 |
Gear range, status |
2H |
| 6 |
Automatic transmission mode button, status |
5H |
| 6 |
Automatic transmission mode button, status |
24D |
| 6 |
Automatic transmission mode button, status |
2F |
| 7 |
Transmission mode, signal |
13D |
| 7 |
Transmission mode, signal |
12G |
| 7 |
Transmission mode, signal |
3H |
| 8 |
ESP®, status |
14D |
| 8 |
ESP®, status |
16G |
| 9 |
Available torque, signal |
21H |
| 9 |
Available torque, signal |
13D |
| 9 |
Available torque, signal |
16G |

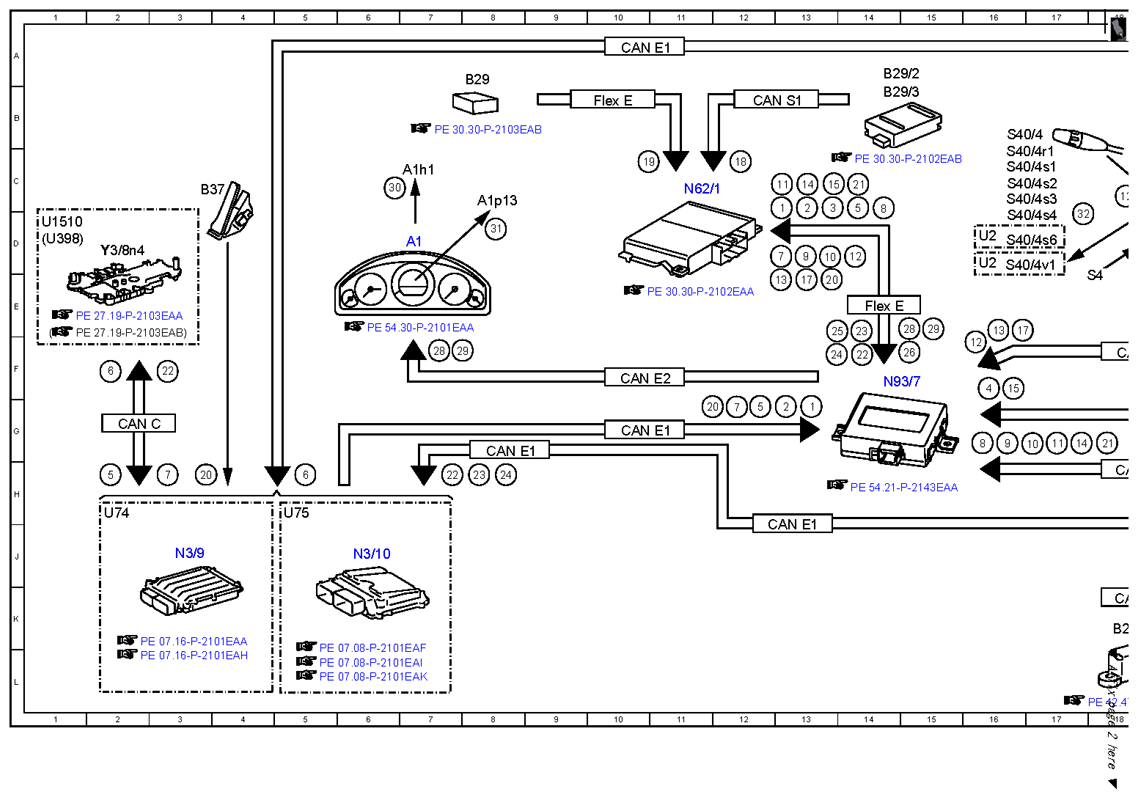

| A1 |
Instrument cluster |
7D |
| A1h1 |
Warning buzzer |
7C |
| A1p13 |
Multifunction display |
8C |
| A2 |
Radio |
28D |
| A2/30 |
Navigation module |
28K |
| A2/30-1 |
Cradle for navigation module |
28K |
| A40/3 |
COMAND control unit |
30D |
| A7/3 |
Traction system hydraulic unit |
25H |
| B24/15 |
Yaw rate, lateral and longitudinal acceleration sensor |
18K |
| B29 |
Front long-range radar sensor |
8A |
| B29/2 |
DISTRONIC sensor (DTR)/left front bumper |
14A |
| B29/3 |
DISTRONIC sensor (DTR)/right front bumper |
14B |
| B37 |
Accelerator pedal sensor |
3C |
| CAN A |
Telematics CAN |
28H |
| CAN B |
Interior CAN |
28B |
| CAN C |
Drive train CAN |
2G |
| CAN E1 |
Chassis CAN 1 |
10G |
| CAN E1 |
Chassis CAN 1 |
18F |
| CAN E1 |
Chassis CAN 1 |
8G |
| CAN E1 |
Chassis CAN 1 |
13J |
| CAN E1 |
Chassis CAN 1 |
21G |
| CAN E1 |
Chassis CAN 1 |
18H |
| CAN E1 |
Chassis CAN 1 |
10A |
| CAN E1 |
Chassis CAN 1 |
20A |
| CAN E2 |
Chassis CAN 2 |
10F |
| CAN H |
Vehicle dynamics CAN |
18K |
| CAN S1 |
Radar CAN 1 |
12B |
| Code 505 |
Radio 20 NTG5, non-navigation-capable |
26D |
| Code 508 |
Navigation module preinstallation |
27J |
| Code 509 |
Navigation module |
27K |
| Code 510 |
Audio 20 with CD changer |
26C |
| Code 512 |
COMAND APS with DVD changer |
29C |
| Code 522 |
Audio 20 radio |
26D |
| Code 523 |
Audio 20 radio |
26D |
| Code 527 |
COMAND APS (with navigation) |
29D |
| Code 531 |
COMAND APS |
29D |
| Flex E |
Chassis FlexRay |
14E |
| Flex E |
Chassis FlexRay |
10B |
| L6/1 |
Left front axle RPM sensor |
26K |
| L6/2 |
Right front axle RPM sensor |
26K |
| L6/3 |
Left rear axle RPM sensor |
26L |
| L6/4 |
Right rear axle RPM sensor |
26L |
| LIN 1 |
Instrument panel LIN |
24E |

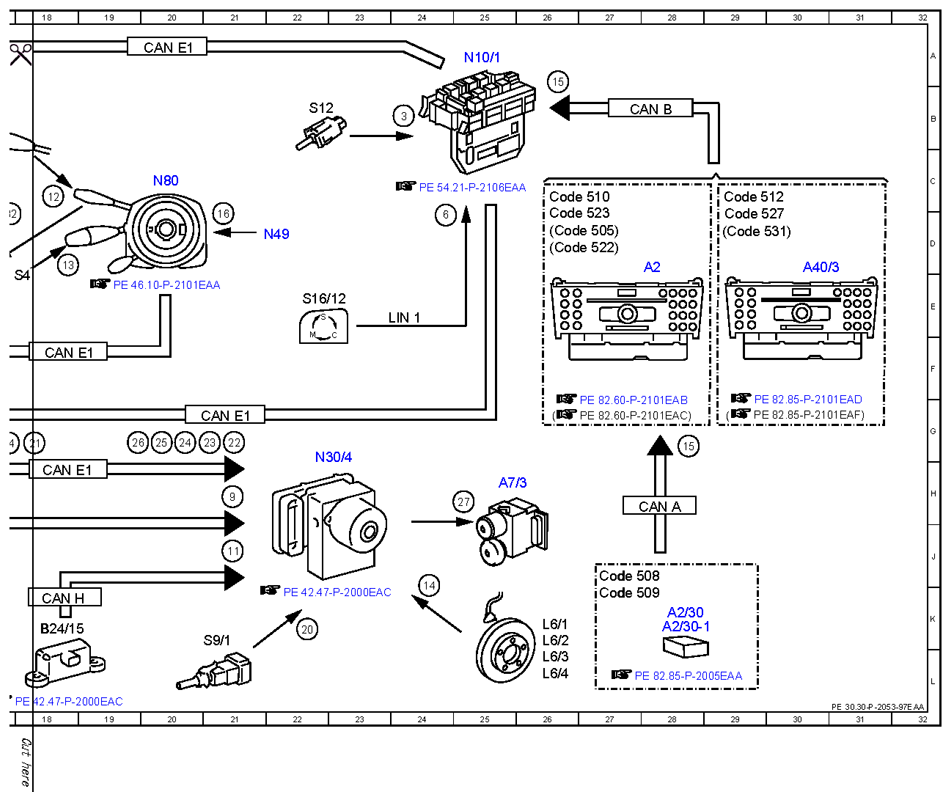

| N10/1 |
Front SAM control unit with fuse and relay module |
25A |
| N3/10 |
ME-SFI [ME] control unit |
6J |
| N3/9 |
CDI control unit |
3J |
| N30/4 |
Electronic Stability Program control unit |
22H |
| N49 |
Steering angle sensor |
21D |
| N62/1 |
Radar sensors control unit |
11C |
| N80 |
Steering column module control unit |
20C |
| N93/7 |
Chassis gateway control unit |
14F |
| S12 |
Parking brake indicator switch |
22B |
| S16/12 |
Automatic transmission mode button |
22E |
| S4 |
Combination switch |
18E |
| S40/4 |
Cruise control lever |
16B |
| S40/4r1 |
DISTRONIC control |
16C |
| S40/4s1 |
Resume from memory switch |
16C |
| S40/4s2 |
Decelerate and set switch |
16C |
| S40/4s3 |
Accelerate and set switch |
16C |
| S40/4s4 |
OFF switch |
16D |
| S40/4s6 |
SPEEDTRONIC switch |
16D |
| S40/4v1 |
SPEEDTRONIC light emitting diode |
16D |
| S9/1 |
Stop lamp switch |
21K |
| U1510 |
Valid for transmission 722.9 |
1D |
| U2 |
Valid for all except USA |
16D |
| U2 |
Valid for all except USA |
16D |
| U398 |
Valid for transmission 725 (NAG3) |
1D |
| U74 |
Valid for diesel engines |
2H |
| U75 |
Valid for gasoline engines |
5H |
| Y3/8n4 |
Fully integrated transmission control unit |
2D |
