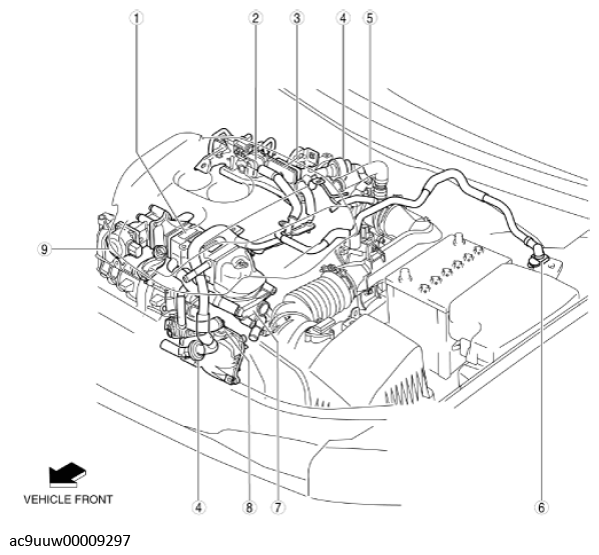

Engine Compartment Side
COMPONENT DESCRIPTION
| 1 | EGR cooler (See EGR COOLER REMOVAL/INSTALLATION .) (See EGR COOLER INSPECTION .) |
| 2 | Purge solenoid valve (See PURGE SOLENOID VALVE REMOVAL/INSTALLATION .) (See PURGE SOLENOID VALVE INSPECTION .) |
| 3 | Catch tank (See PURGE SOLENOID VALVE REMOVAL/INSTALLATION .) (See CATCH TANK INSPECTION .) |
| 4 | Check valve (See CHECK VALVE (EMISSION SYSTEM) REMOVAL/INSTALLATION .) (See CHECK VALVE (EMISSION SYSTEM) INSPECTION .) |
| 5 | Ventilation hose (See INTAKE-AIR SYSTEM REMOVAL/INSTALLATION .) |
| 6 | Quick release connector (See QUICK RELEASE CONNECTOR (EMISSION SYSTEM) REMOVAL/INSTALLATION .) |
| 7 | EGR pipe (See EGR PIPE REMOVAL/INSTALLATION .) |
| 8 | PCV valve (See POSITIVE CRANKCASE VENTILATION (PCV) VALVE REMOVAL/INSTALLATION .) (See POSITIVE CRANKCASE VENTILATION (PCV) VALVE INSPECTION .) |
| 9 | EGR valve (See EGR VALVE REMOVAL/INSTALLATION .) (See EGR VALVE INSPECTION ) |
