Mazda Vacuum Diagrams
July 1:
So it begins
. Don't worry, this is not in the correct legal jurisdiction!
Mazda Vacuum Diagrams
Fig 1: 1974 808 Fuel Evaporation System (California Auto. Trans.)
Courtesy of MAZDA MOTORS CORP.
Fig 2: 1974 808 Fuel Evaporation System (California & Federal Man. Trans.)
Courtesy of MAZDA MOTORS CORP.
Fig 3: 1974 808 Fuel Evaporation System (Federal Auto. Trans.)
Courtesy of MAZDA MOTORS CORP.

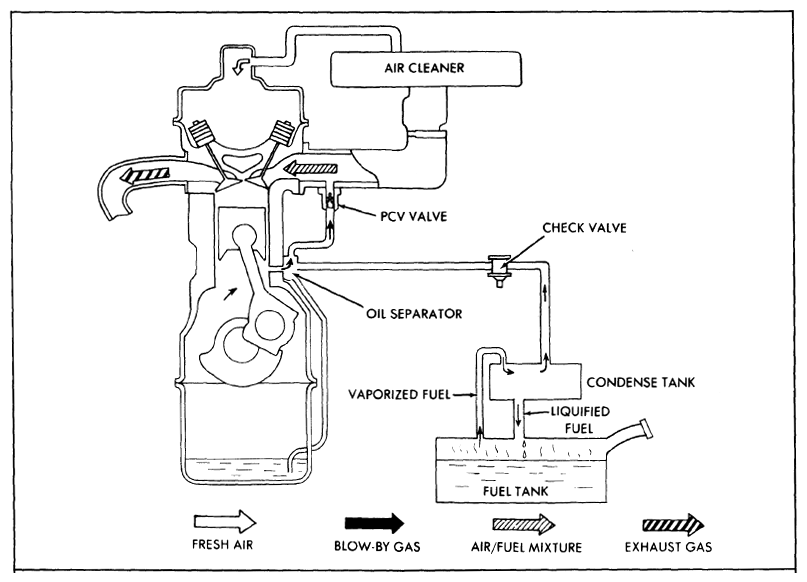

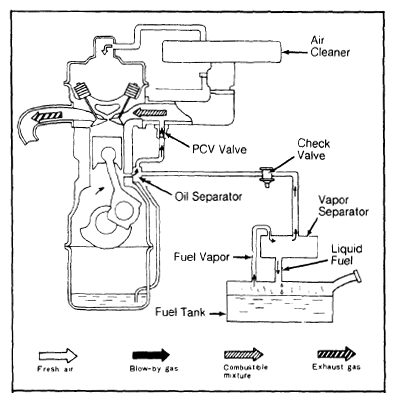

Fig 4: 1974 Fuel Evaporation System (Piston)
Courtesy of MAZDA MOTORS CORP.

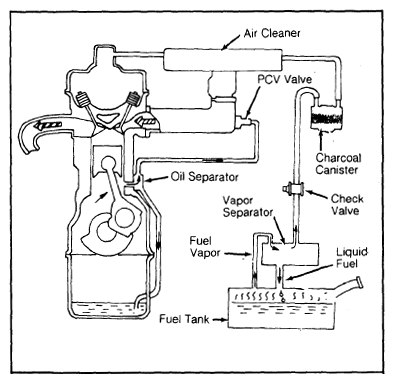

Fig 5: 1974 B1600 Fuel Evaporation System
Courtesy of MAZDA MOTORS CORP.

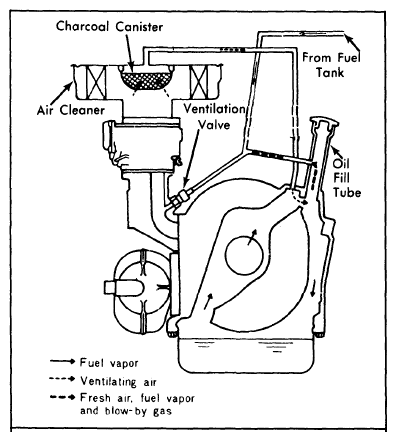

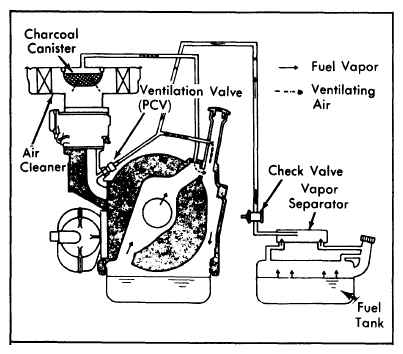

Fig 6: 1974-78 Fuel Evaporation System (Rotary)
Courtesy of MAZDA MOTORS CORP.

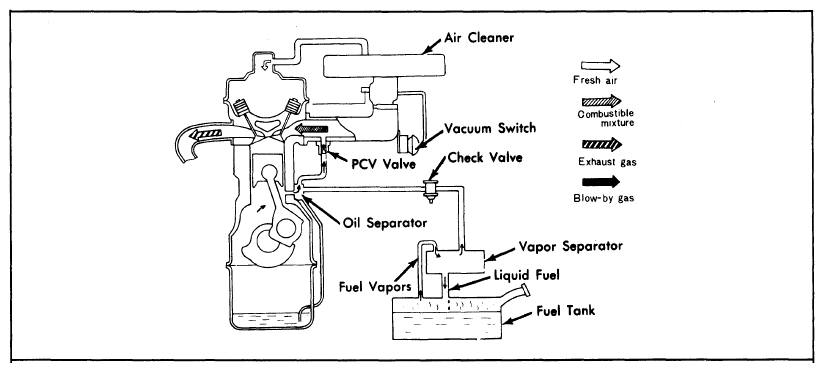

Fig 7: 1974 808 & 1800 Positive Crankcase Ventilation System
Courtesy of MAZDA MOTORS CORP.

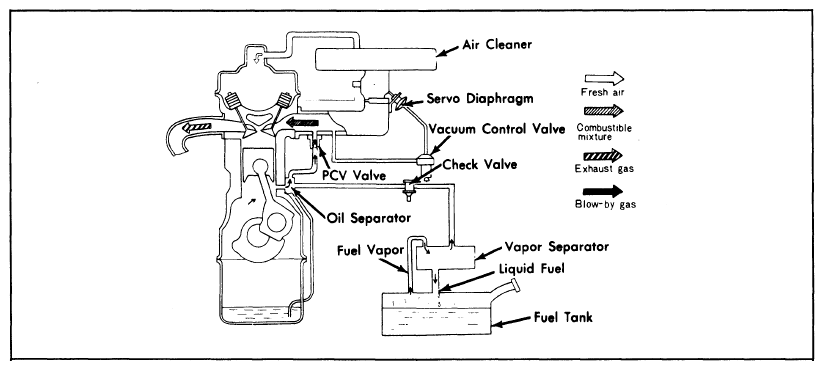

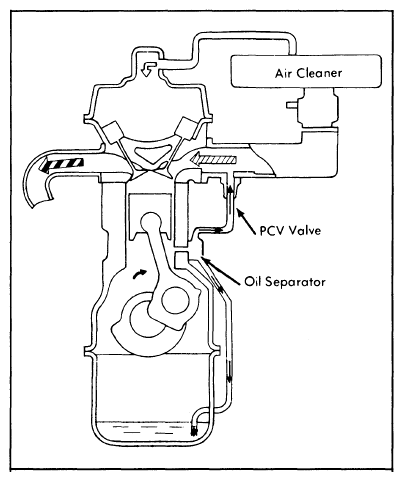

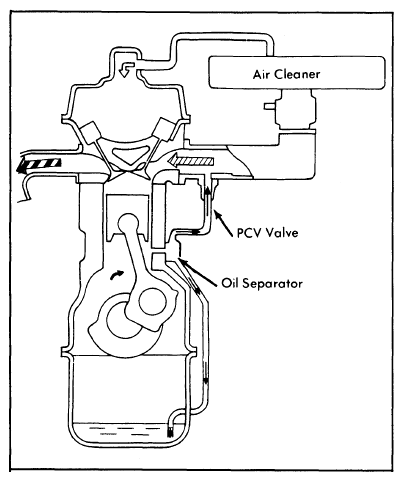

Fig 8: 1974 808 Positive Crankcase Ventilation System
Courtesy of MAZDA MOTORS CORP.
Fig 9: 1974 B1600 Positive Crankcase Ventilation System
Courtesy of MAZDA MOTORS CORP.
Fig 10: 1974-78 Positive Crankcase Ventilation System (Rotary)
Courtesy of MAZDA MOTORS CORP.

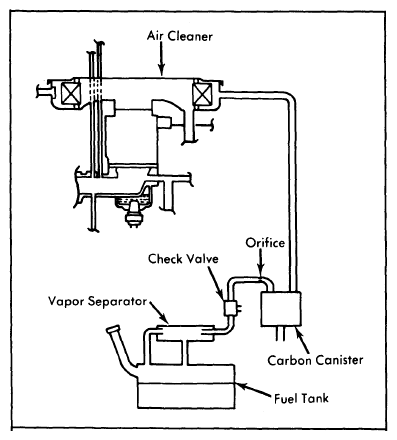

Fig 11: 1975-76 Fuel Evaporation System (Piston)
Courtesy of MAZDA MOTORS CORP.

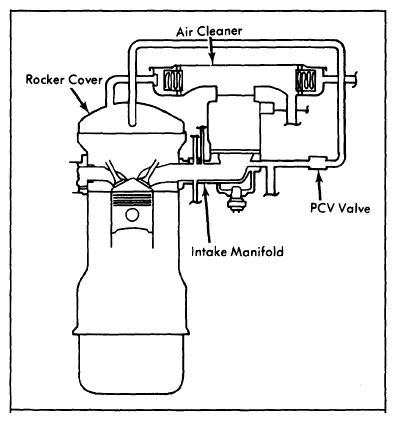

Fig 12: 1975-78 Positive Crankcase Ventilation System (Piston)
Courtesy of MAZDA MOTORS CORP.
Fig 13: 1976 RX4 & Cosmo Exhaust Emission System
Courtesy of MAZDA MOTORS CORP.

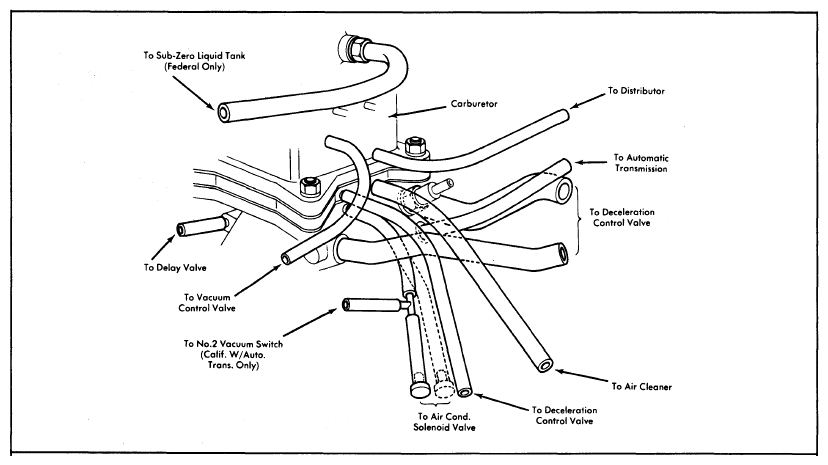

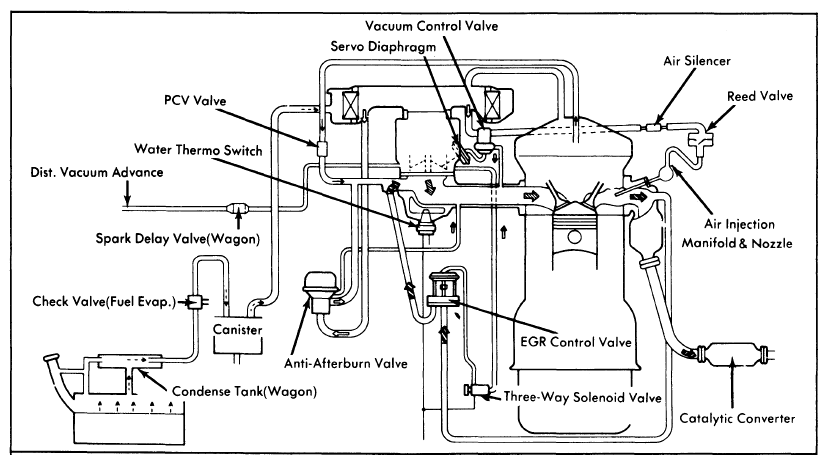

Fig 14: 1977 808 (1300) Exhaust Emission System (Federal)
Courtesy of MAZDA MOTORS CORP.

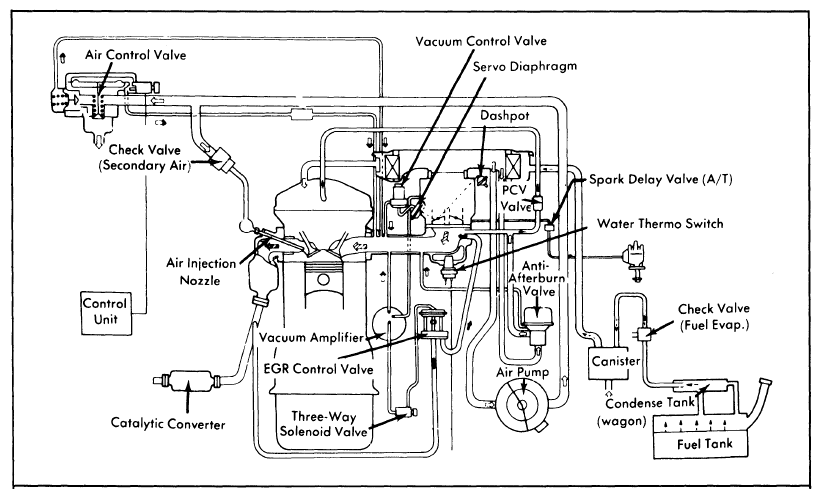

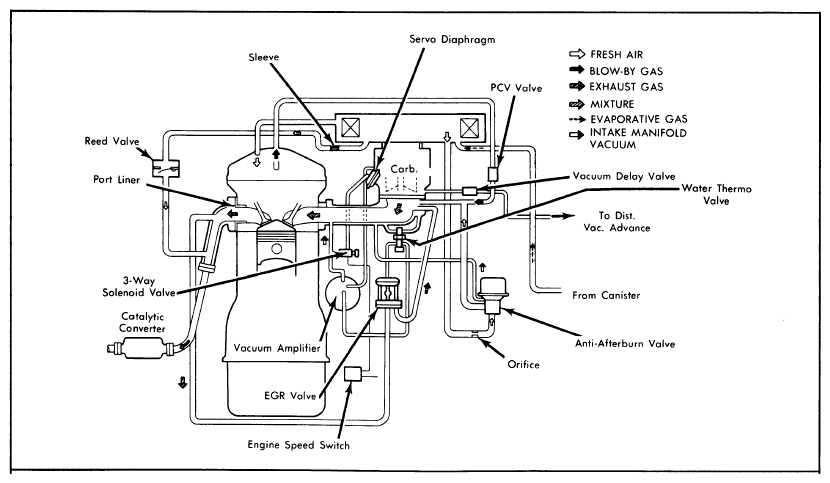

Fig 15: 1977 808 (1600) Exhaust Emission System (California)
Courtesy of MAZDA MOTORS CORP.

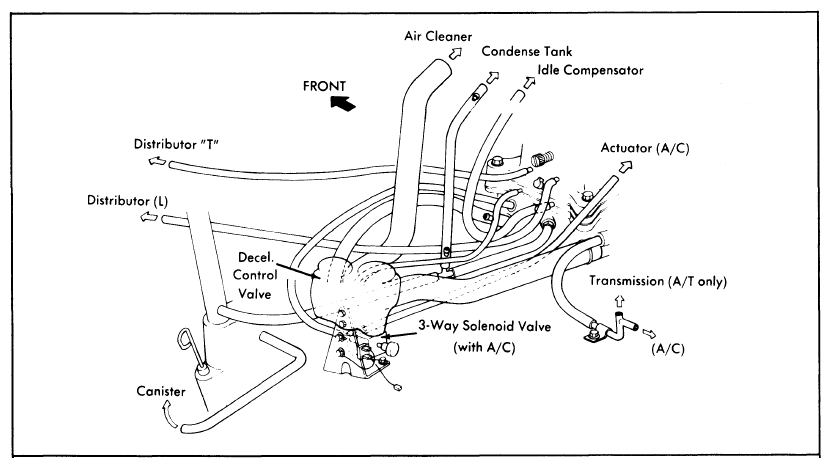

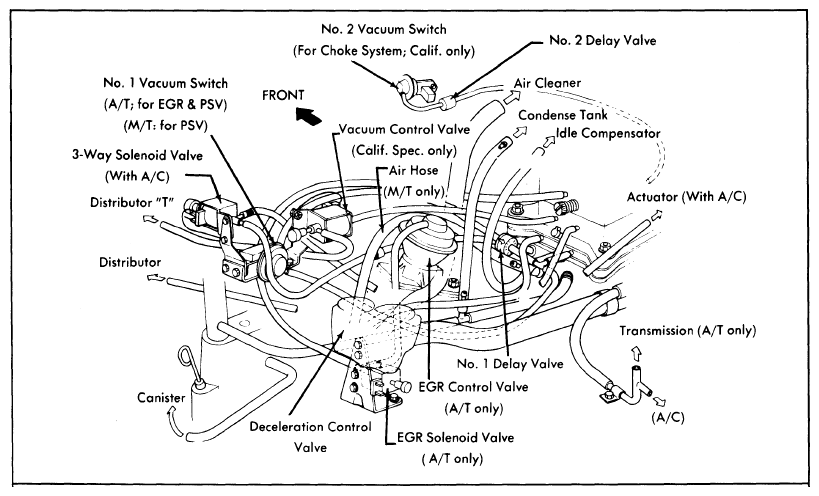

Fig 16: 1977 RX4 & Cosmo Exhaust Emission System (California & Federal Auto. Trans.)
Courtesy of MAZDA MOTORS CORP.
Fig 17: 1977 RX4 & Cosmo Exhaust Emission System (Federal Man. Trans.)
Courtesy of MAZDA MOTORS CORP.

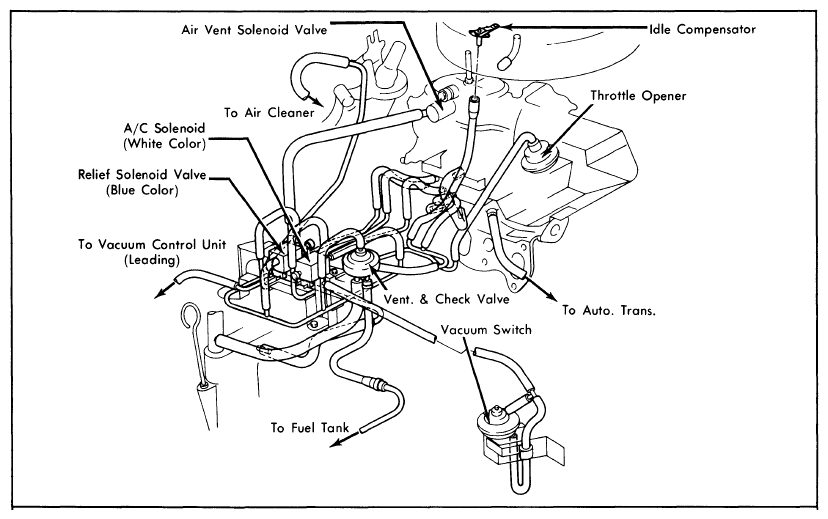

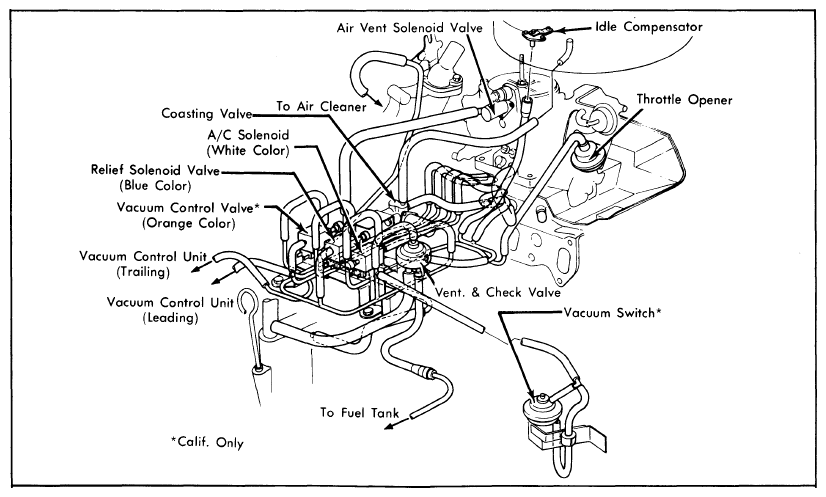

Fig 18: 1977-78 Air Vent System (Rotary)
Courtesy of MAZDA MOTORS CORP.

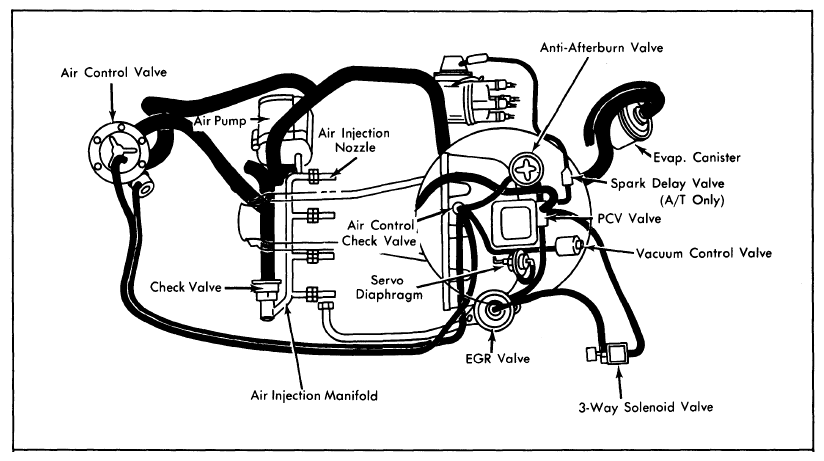

Fig 19: 1978 GLC Exhaust Emission System (California)
Courtesy of MAZDA MOTORS CORP.

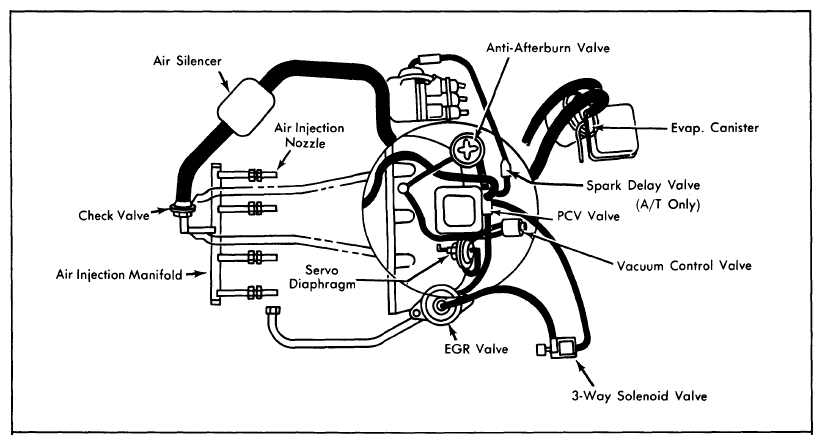

Fig 20: 1978 GLC Exhaust Emission System (Federal)
Courtesy of MAZDA MOTORS CORP.

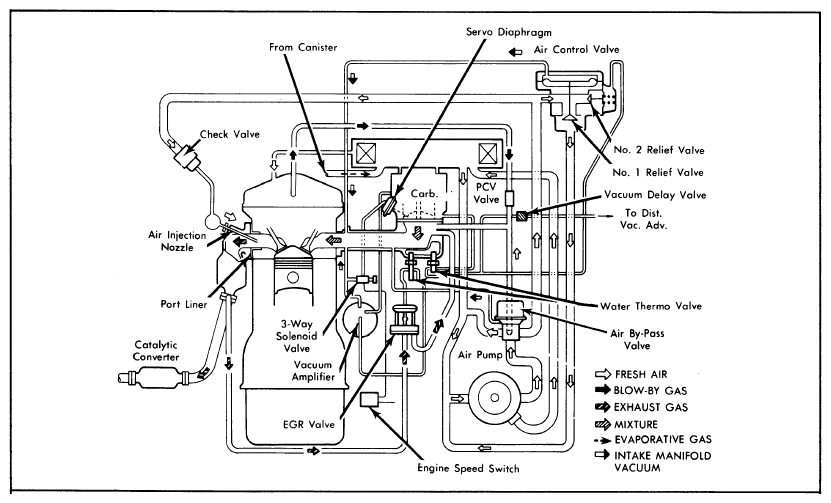

Fig 21: 1979 B2000 Exhaust Emission System (California)
Courtesy of MAZDA MOTORS CORP.
Fig 22: 1979 B2000 Exhaust Emission System (Federal)
Courtesy of MAZDA MOTORS CORP.

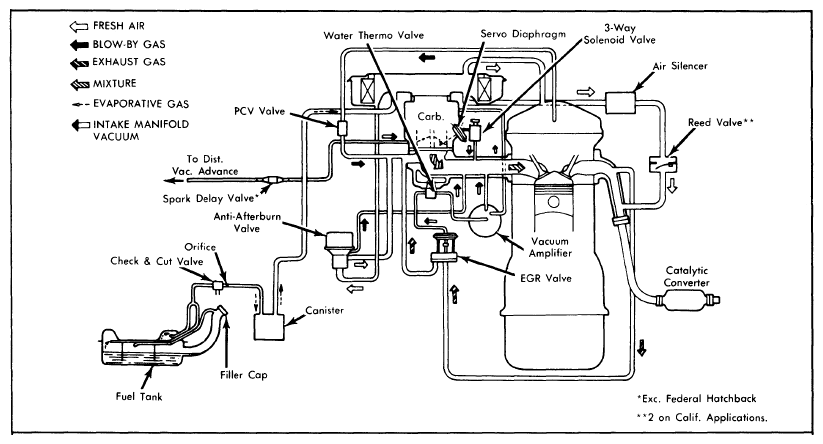

Fig 23: 1979 GLC Exhaust Emission System (All Except California With Auto. Trans.)
Courtesy of MAZDA MOTORS CORP.

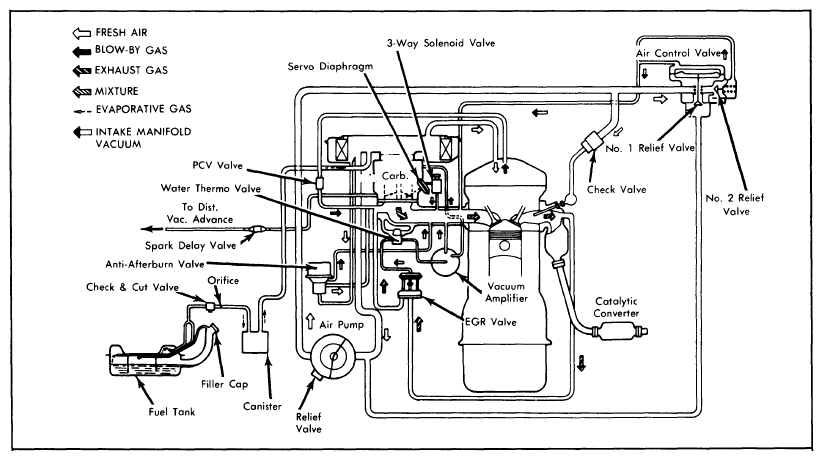

Fig 24: 1979 GLC Exhaust Emission System (California Auto. Trans.)
Courtesy of MAZDA MOTORS CORP.
Fig 25: 1979 RX7 Exhaust Emission System (Auto. Trans.)
Courtesy of MAZDA MOTORS CORP.
Fig 26: 1979 RX7 Exhaust Emission System (Man. Trans.)
Courtesy of MAZDA MOTORS CORP.
