Component Testing
Fig 1: Introduction
Courtesy of FORD MOTOR COMPANY

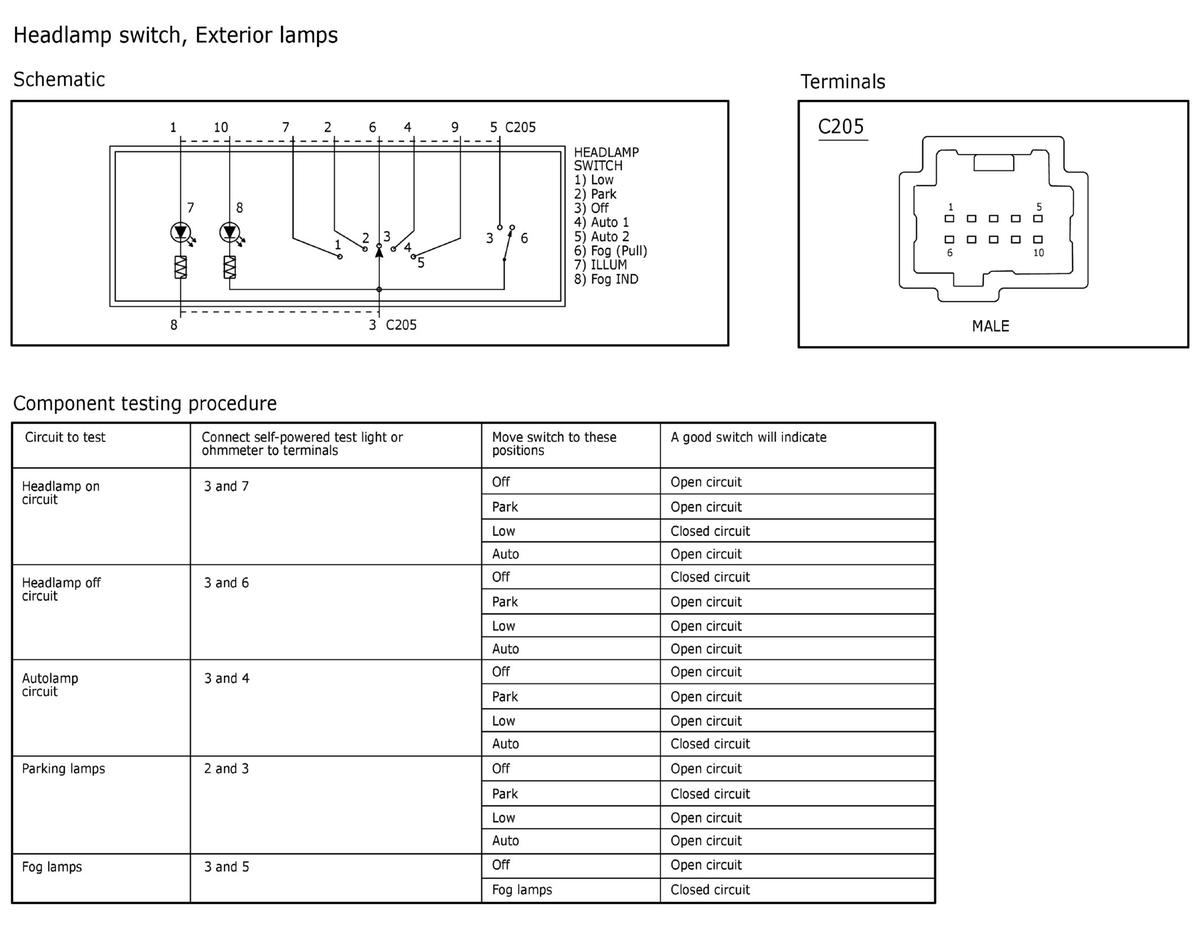

Fig 2: Headlamp Switch, Exterior Lamps
Courtesy of FORD MOTOR COMPANY

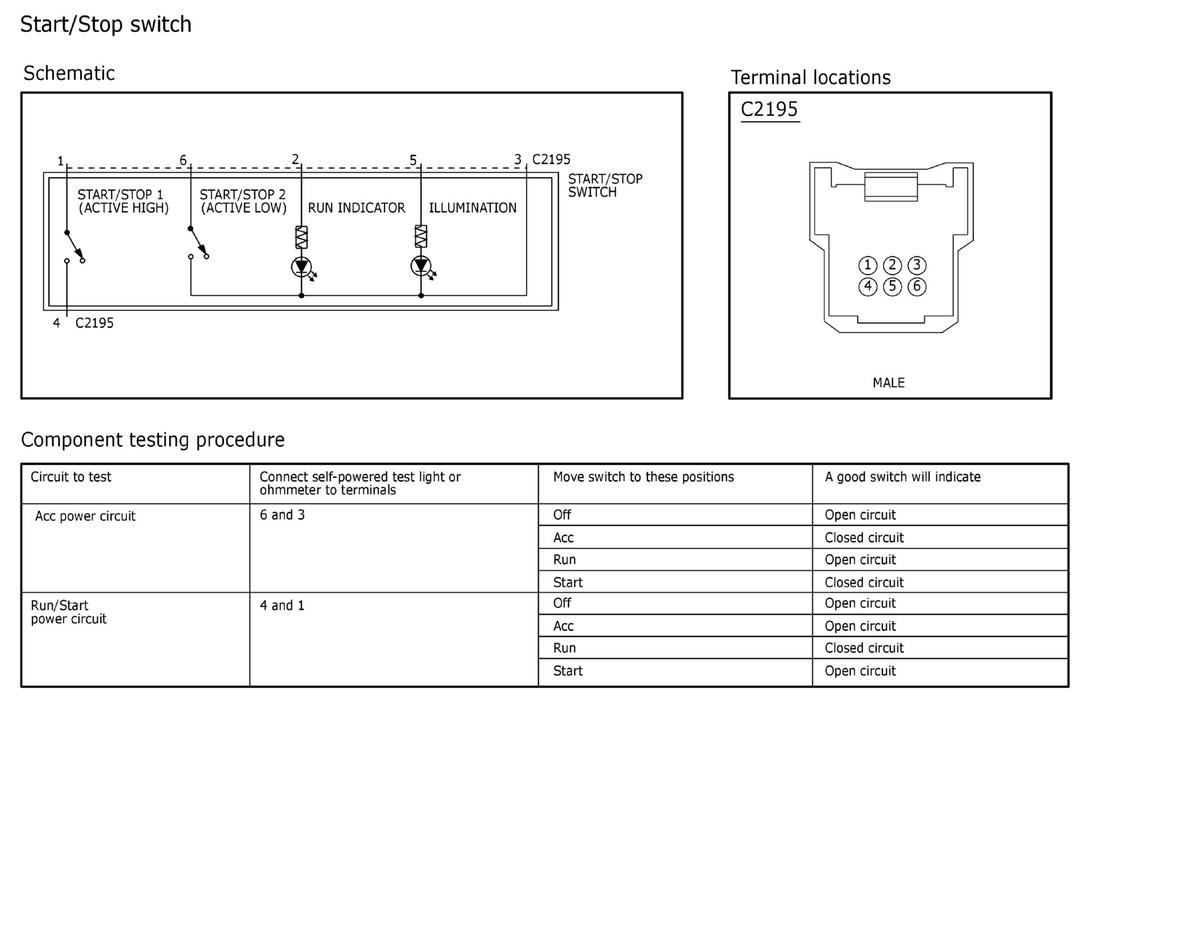

Fig 3: Start/Stop Switch
Courtesy of FORD MOTOR COMPANY

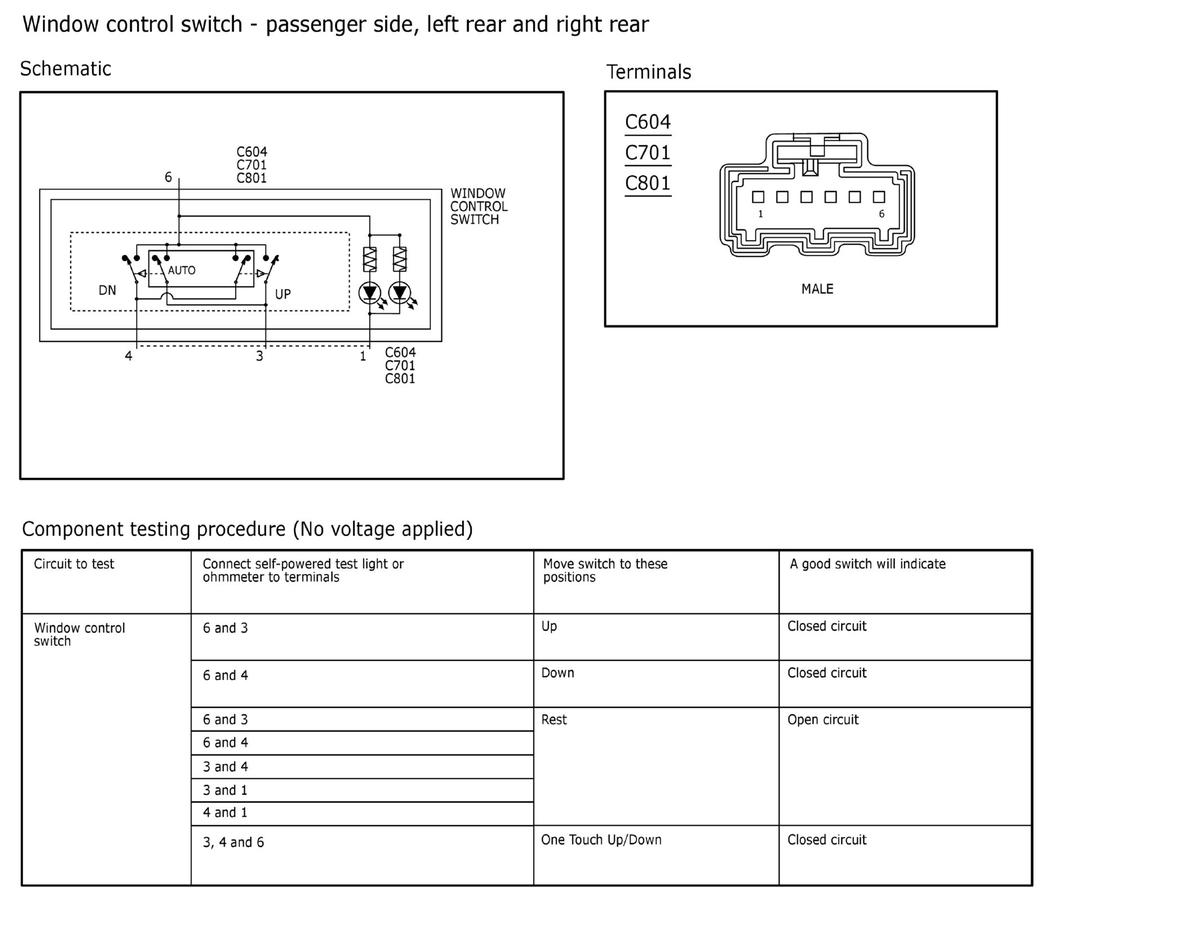

Fig 4: Window Control Switch - Passenger Side, Left Rear and Right Rear
Courtesy of FORD MOTOR COMPANY

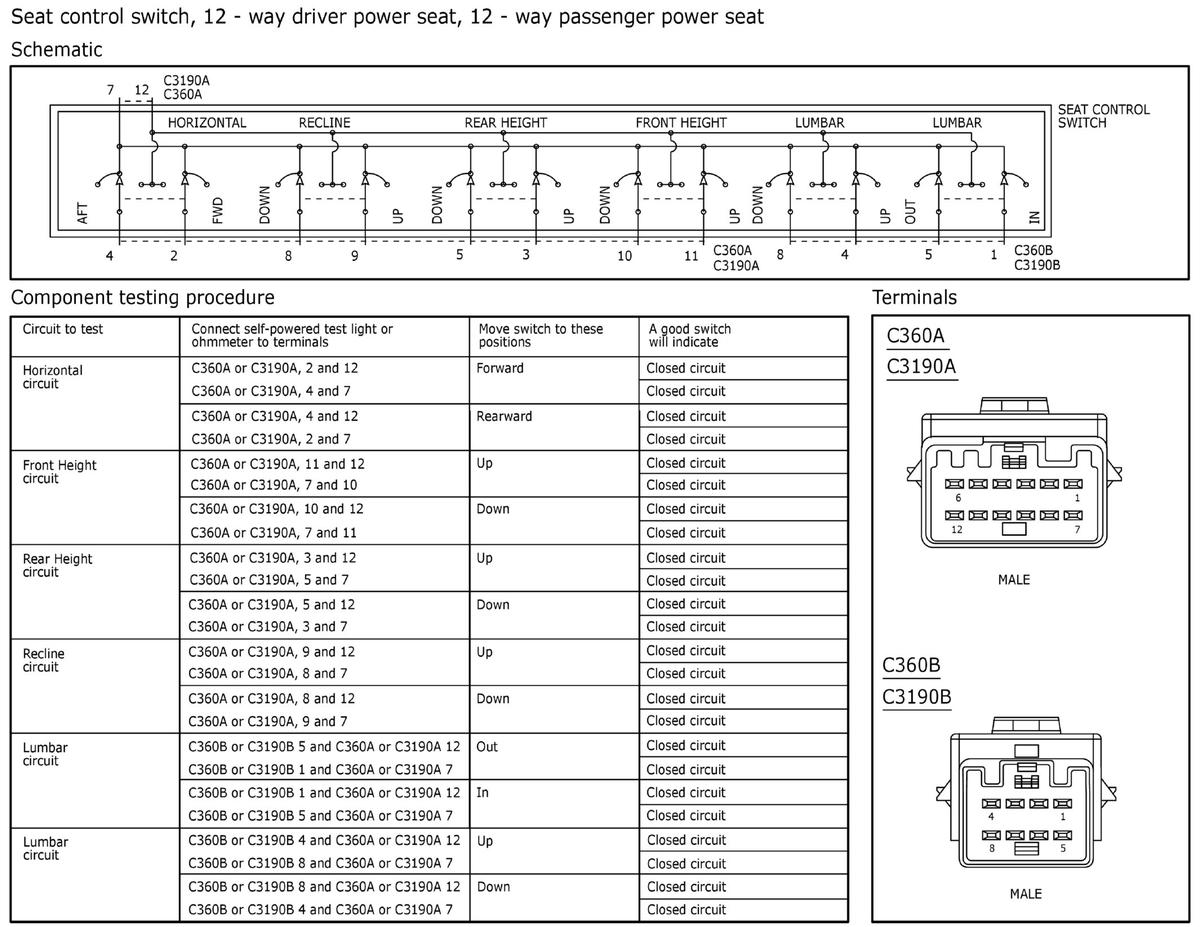

Fig 5: Seat Control Switch, 12-Way Driver Power Seat, 12-Way Passenger Power Seat
Courtesy of FORD MOTOR COMPANY

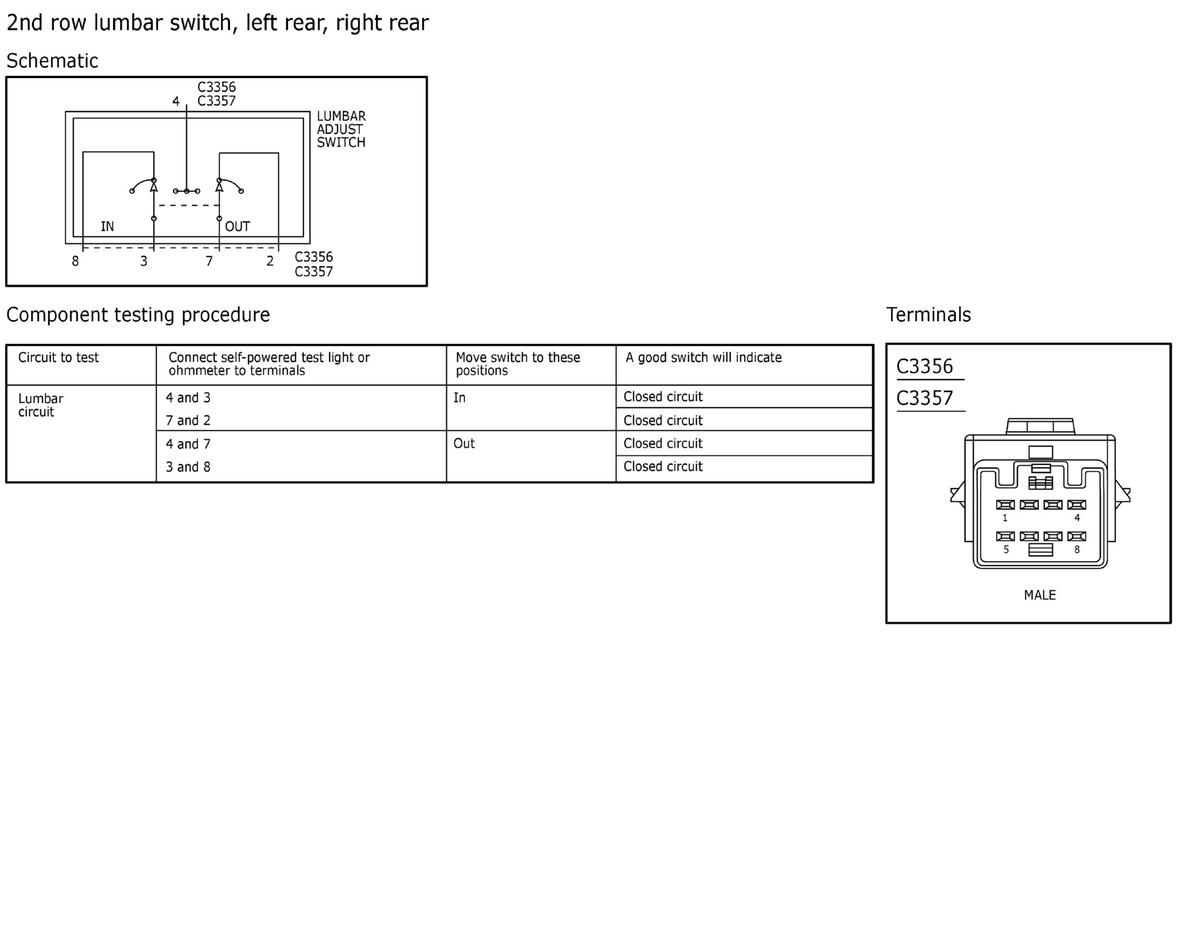

Fig 6: 2nd Row Lumbar Switch, Left Rear, Right Rear
Courtesy of FORD MOTOR COMPANY

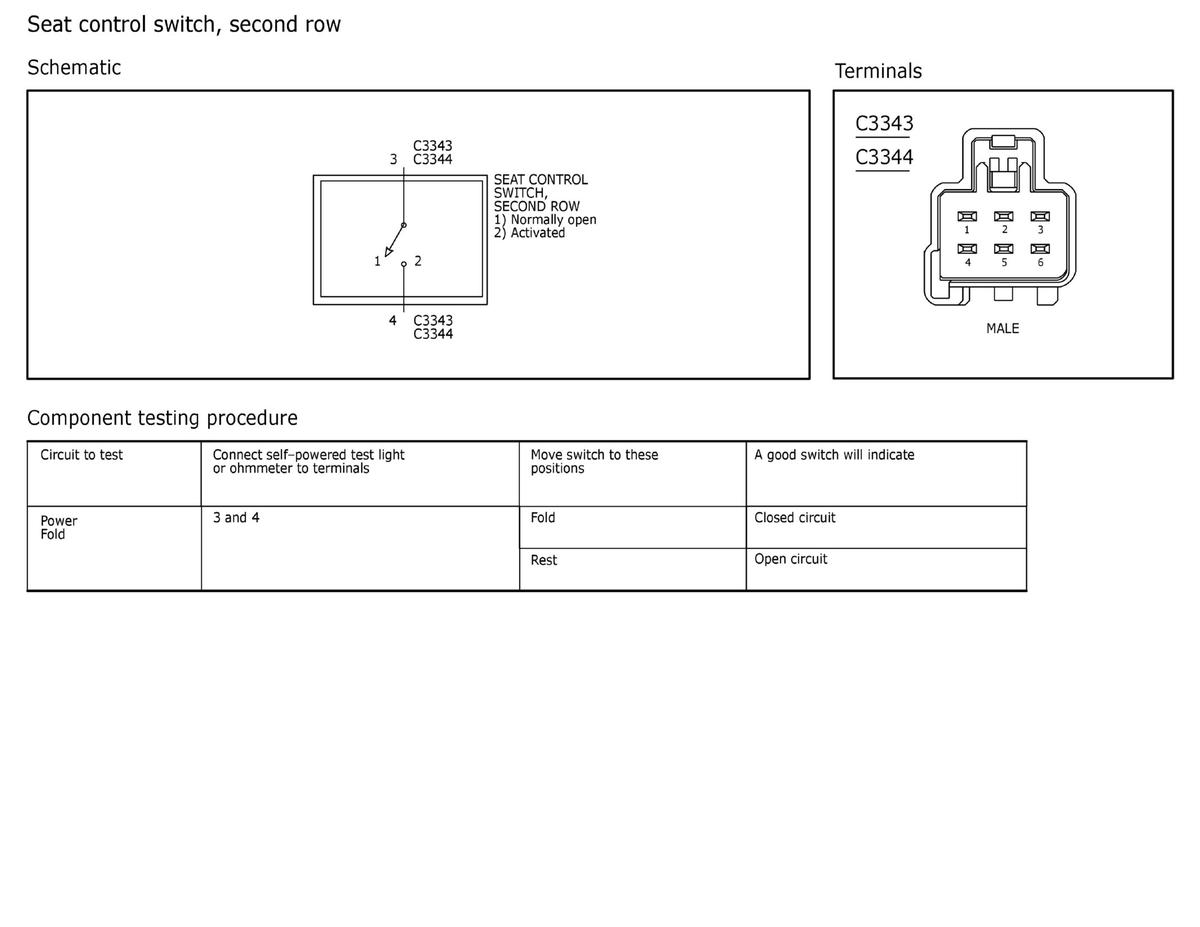

Fig 7: Seat Control Switch, Second Row
Courtesy of FORD MOTOR COMPANY

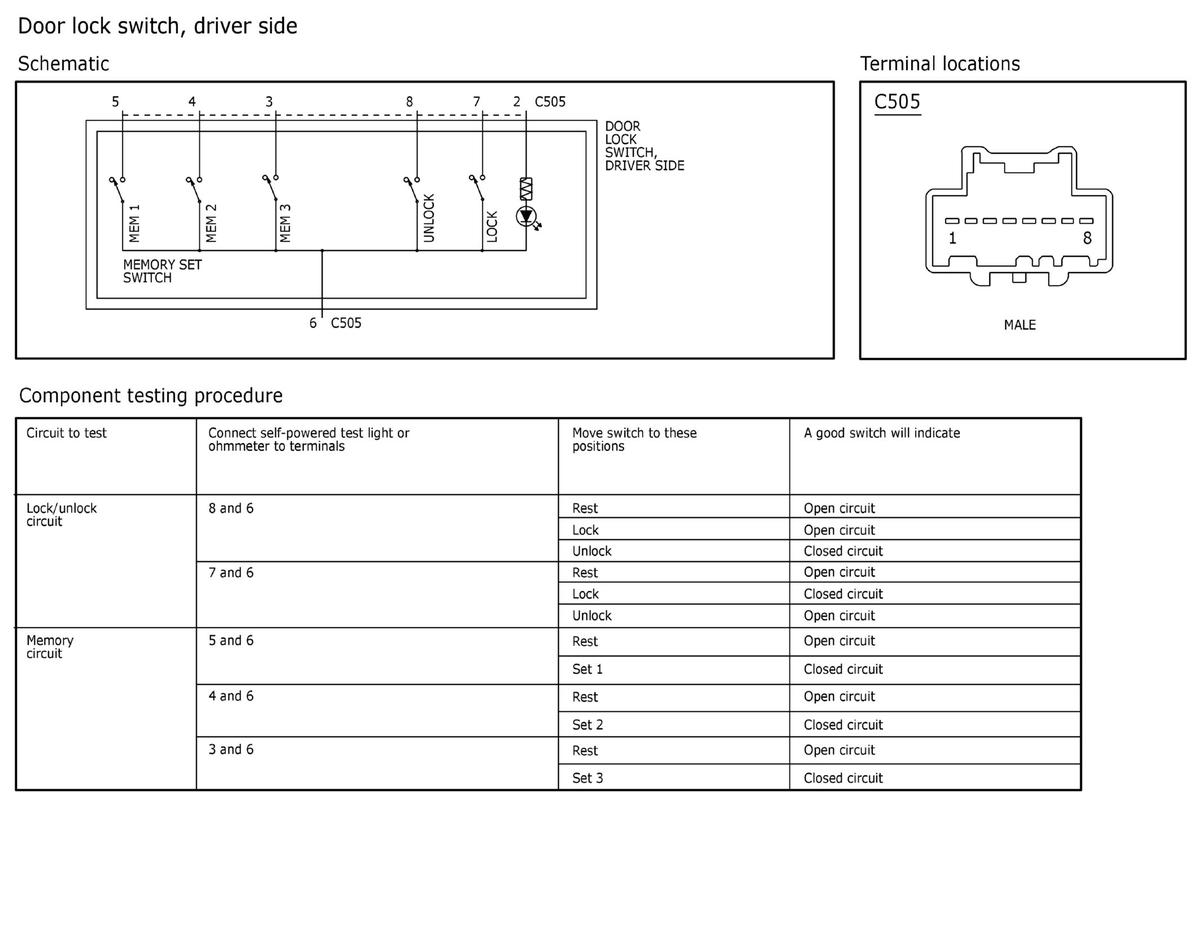

Fig 8: Door Lock Switch, Driver Side
Courtesy of FORD MOTOR COMPANY

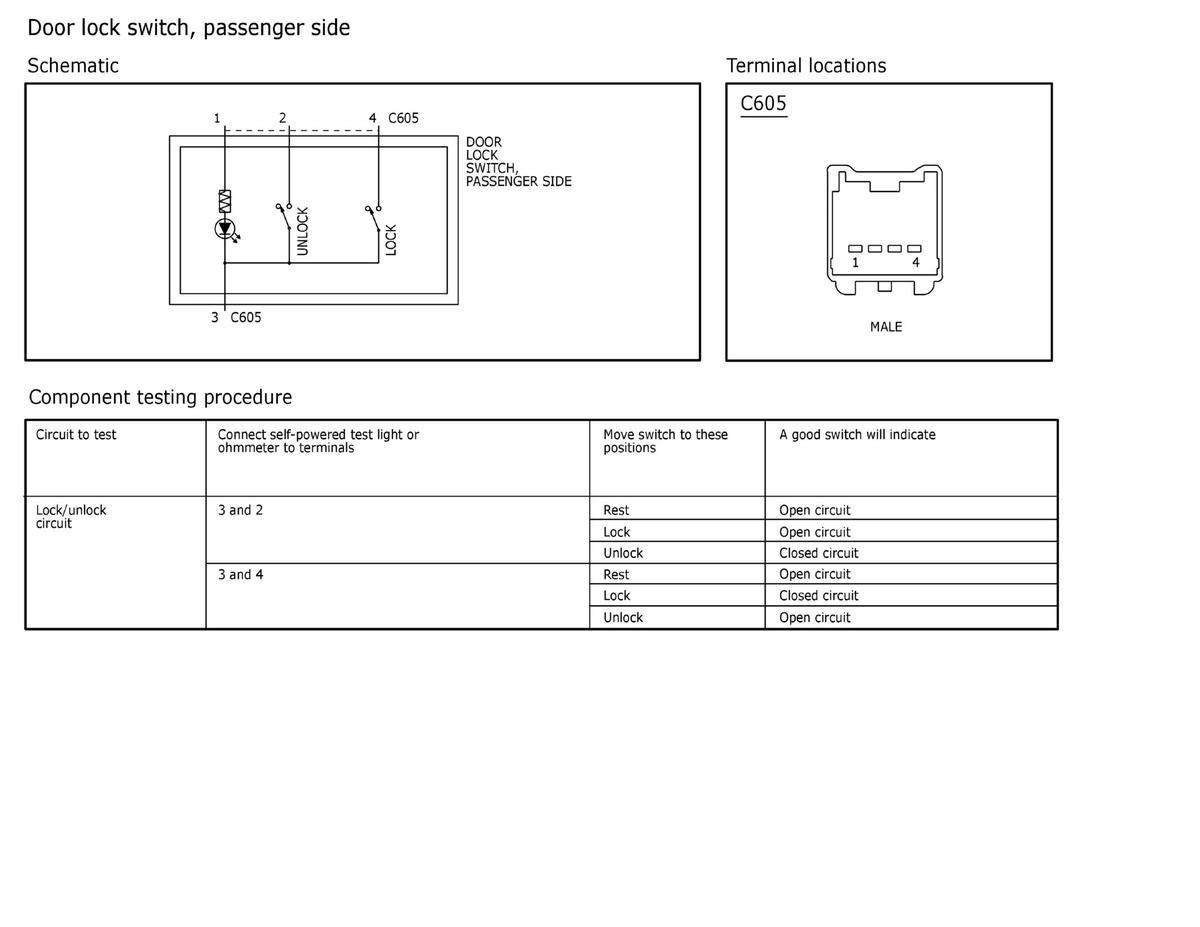

Fig 9: Door Lock Switch, Passenger Side
Courtesy of FORD MOTOR COMPANY

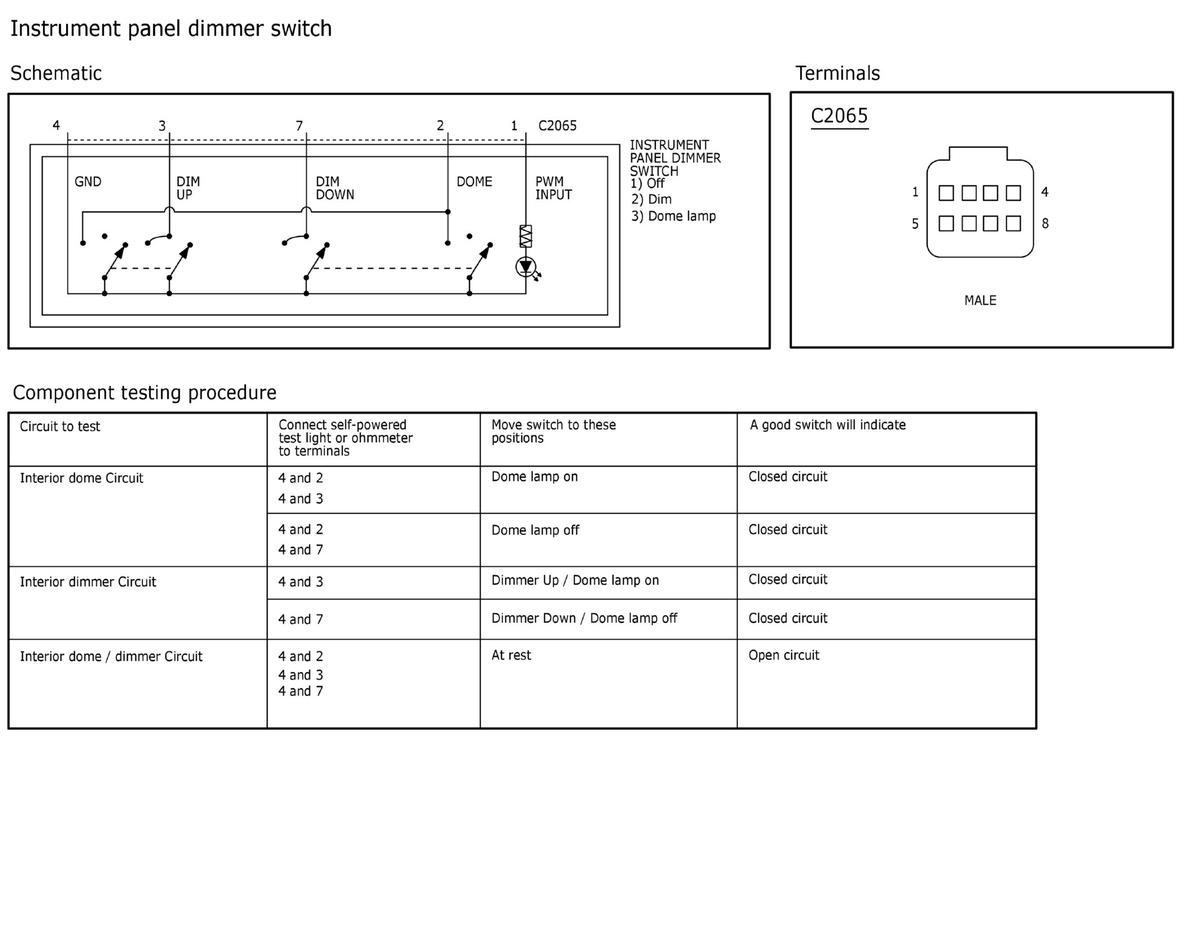

Fig 10: Instrument Panel Dimmer Switch
Courtesy of FORD MOTOR COMPANY

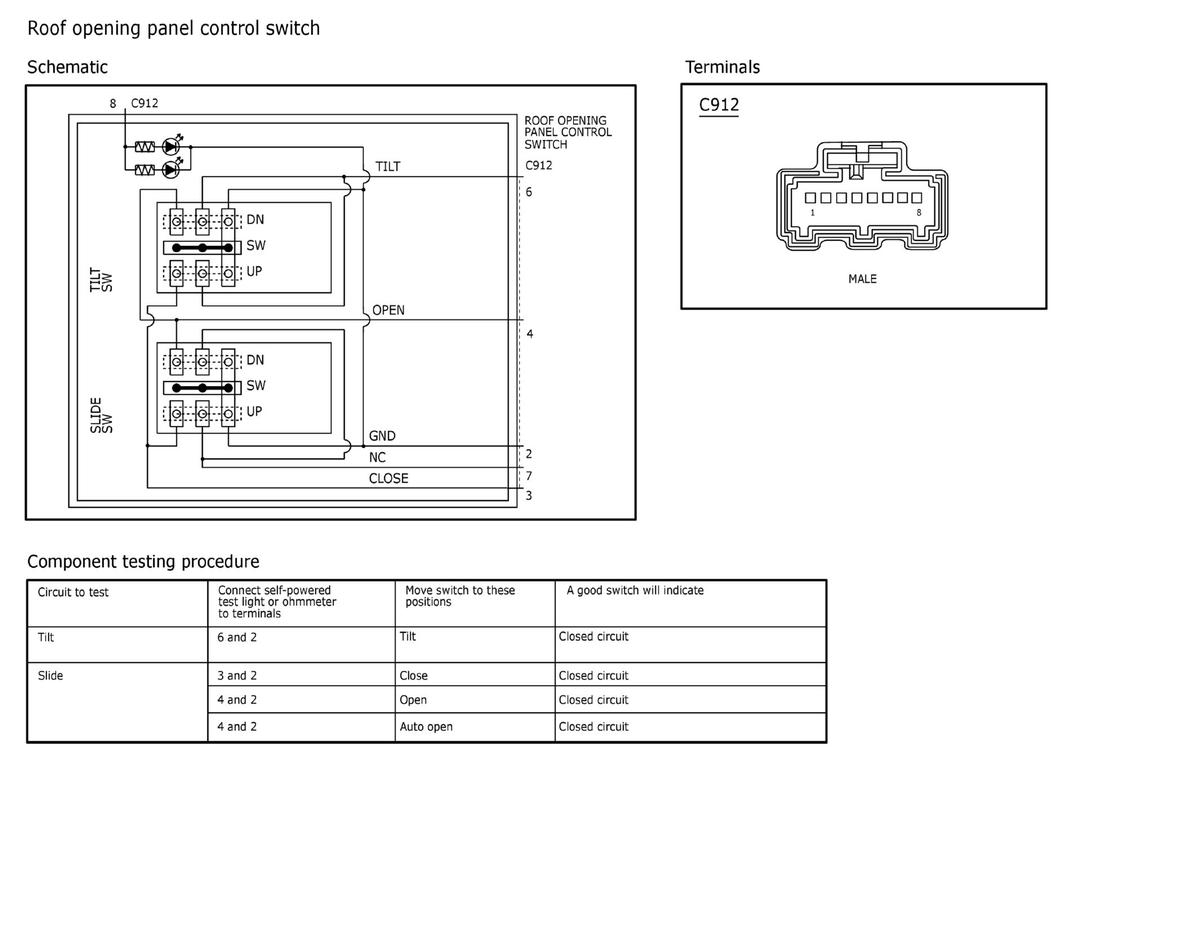

Fig 11: Roof Opening Panel Control Switch
Courtesy of FORD MOTOR COMPANY

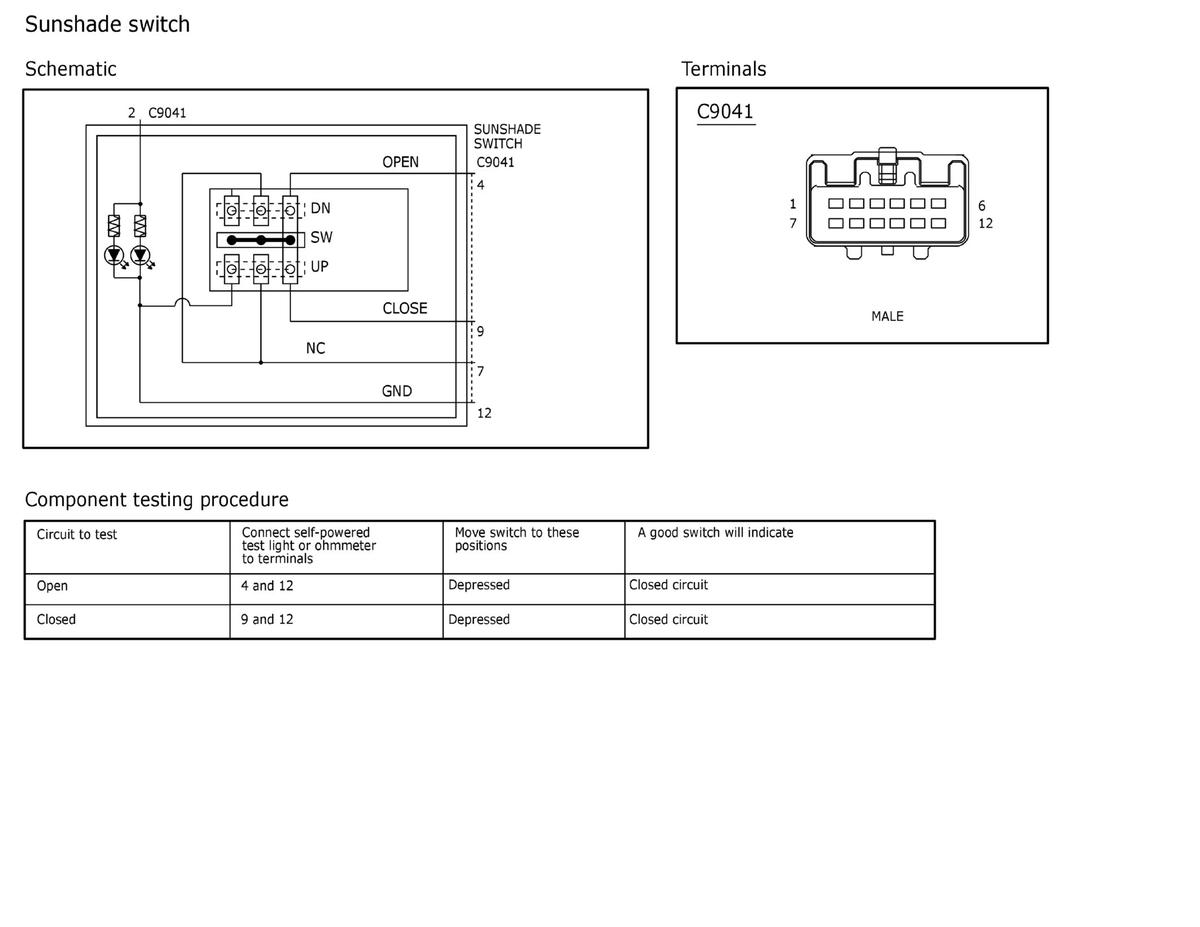

Fig 12: Sunshade Switch
Courtesy of FORD MOTOR COMPANY

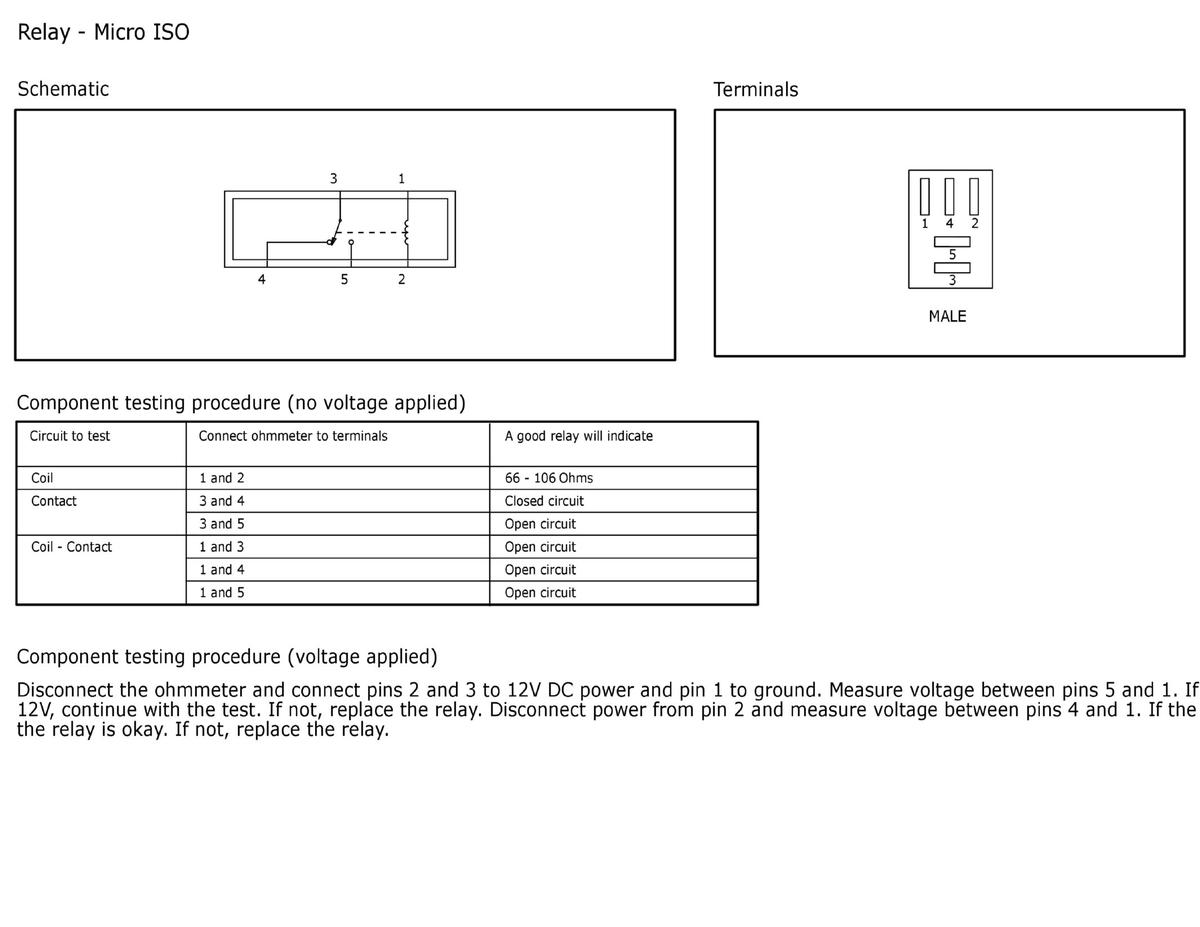

Fig 13: Relay - Micro ISO
Courtesy of FORD MOTOR COMPANY

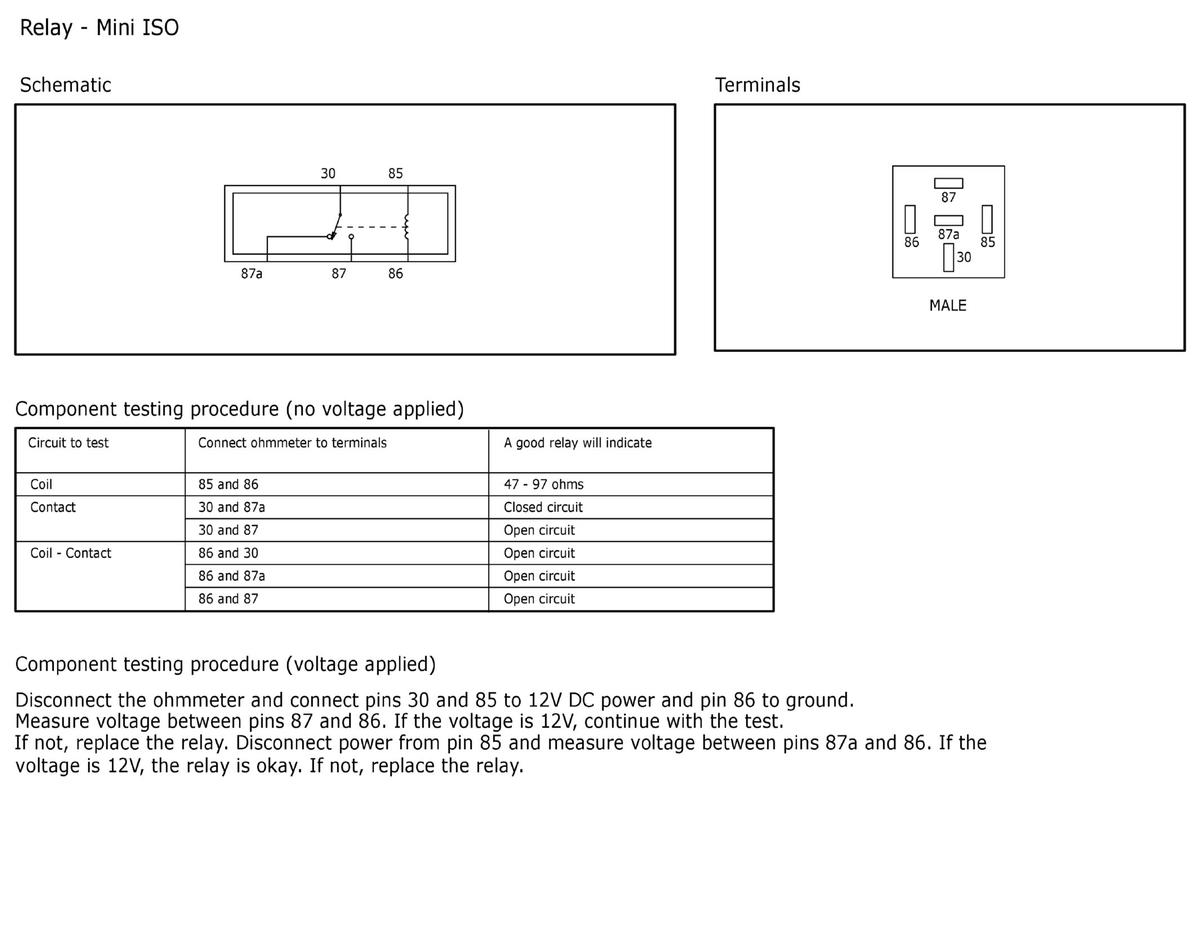

Fig 14: Relay - Mini ISO
Courtesy of FORD MOTOR COMPANY

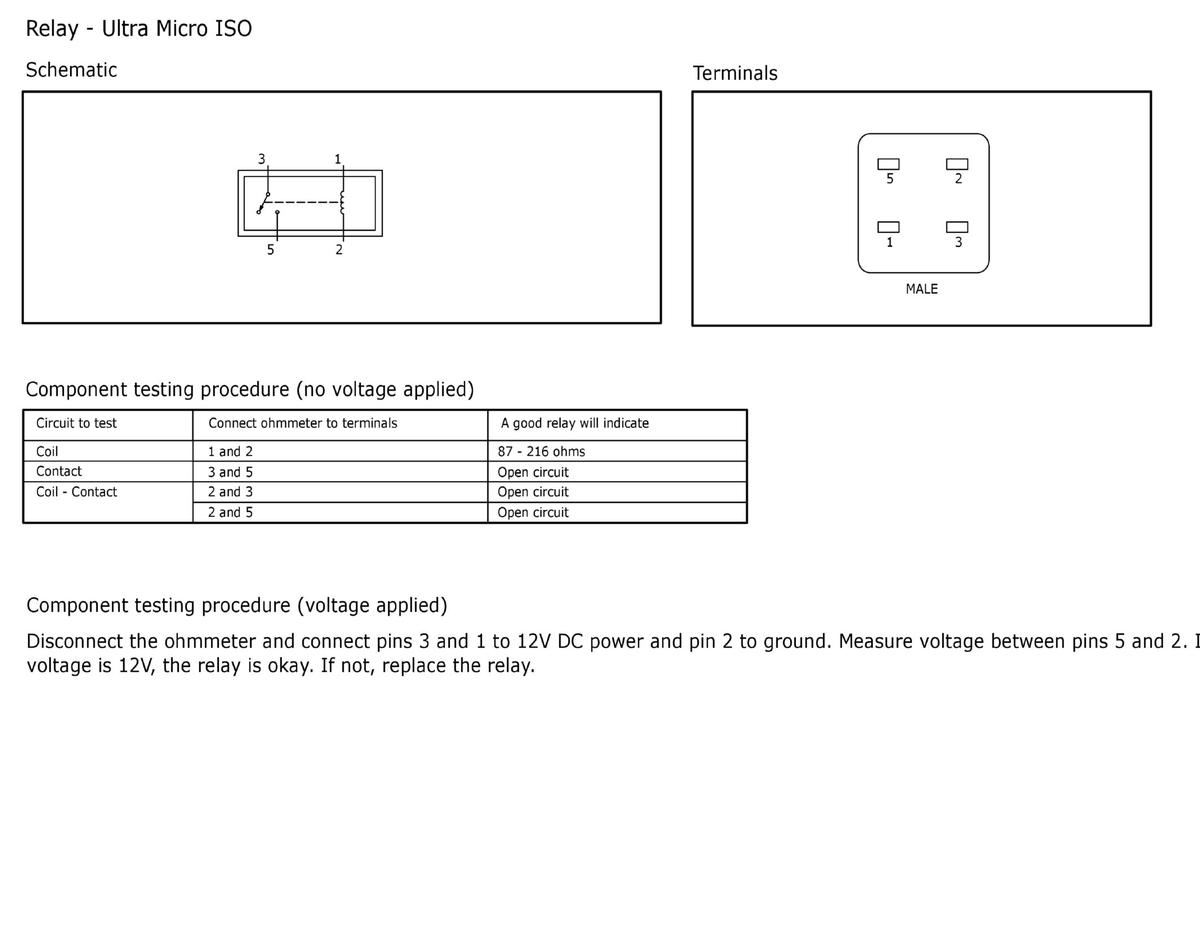

Fig 15: Relay - Ultra Micro ISO
Courtesy of FORD MOTOR COMPANY
