Dynamic Radar Cruise Control (1UR-FSE)
>>
Notes
July 1:
So it begins
. Don't worry, this is not in the correct legal jurisdiction!
Dynamic Radar Cruise Control (1UR-FSE): Notes

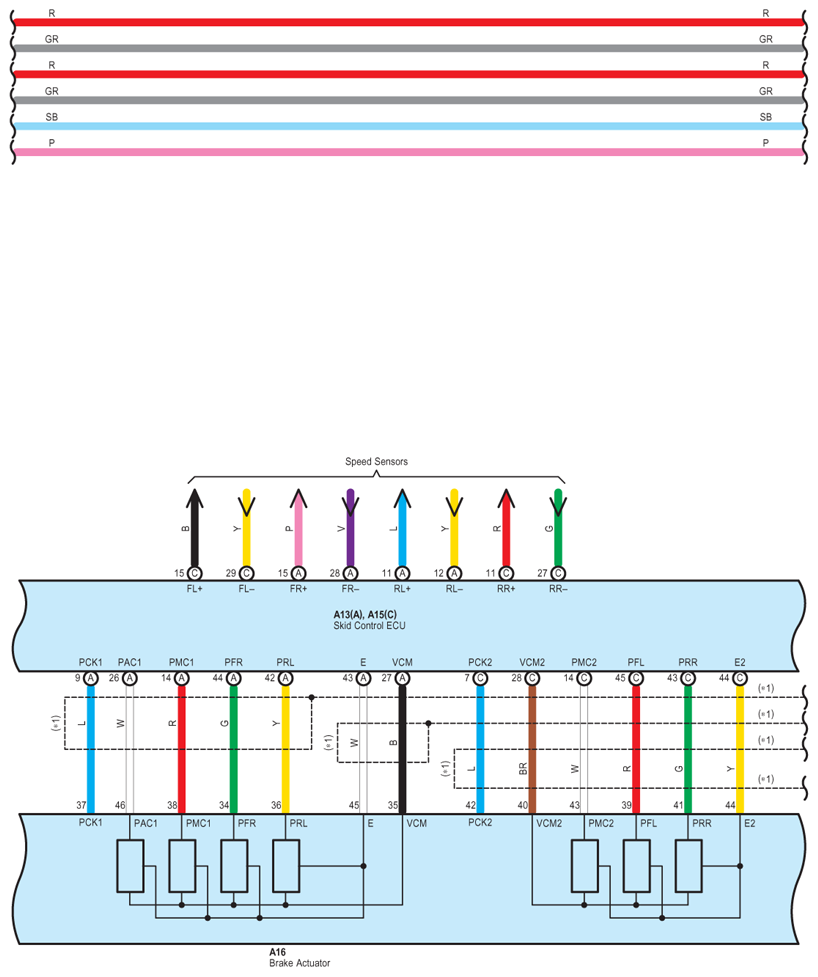

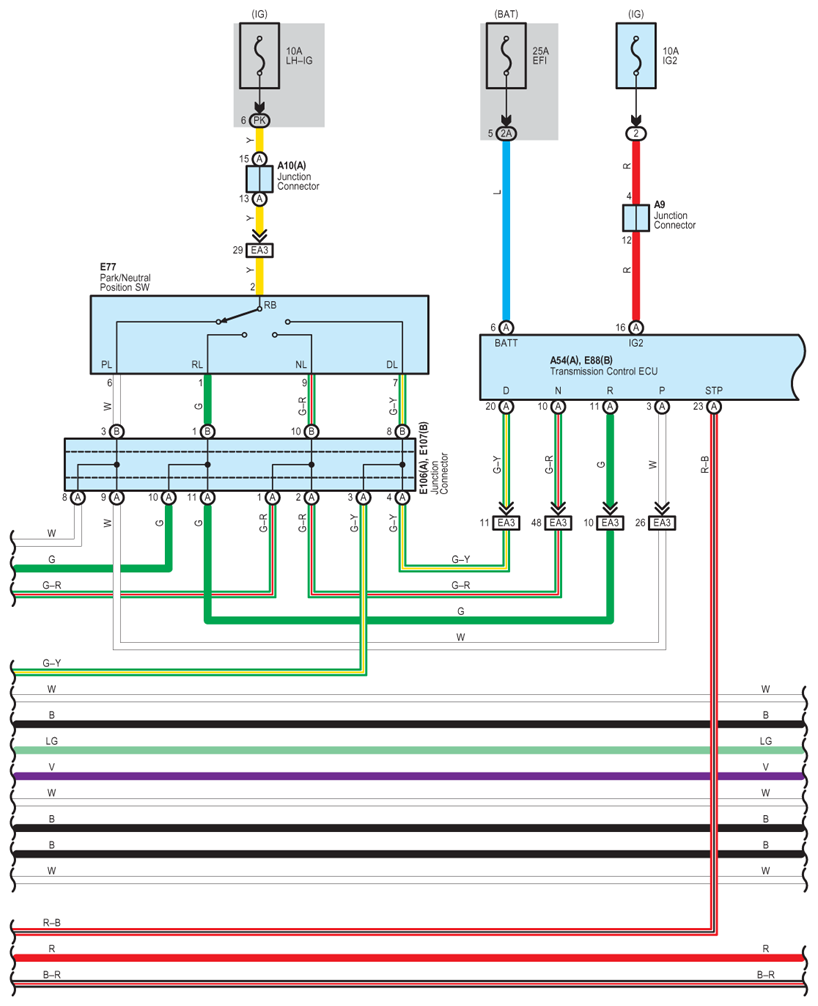

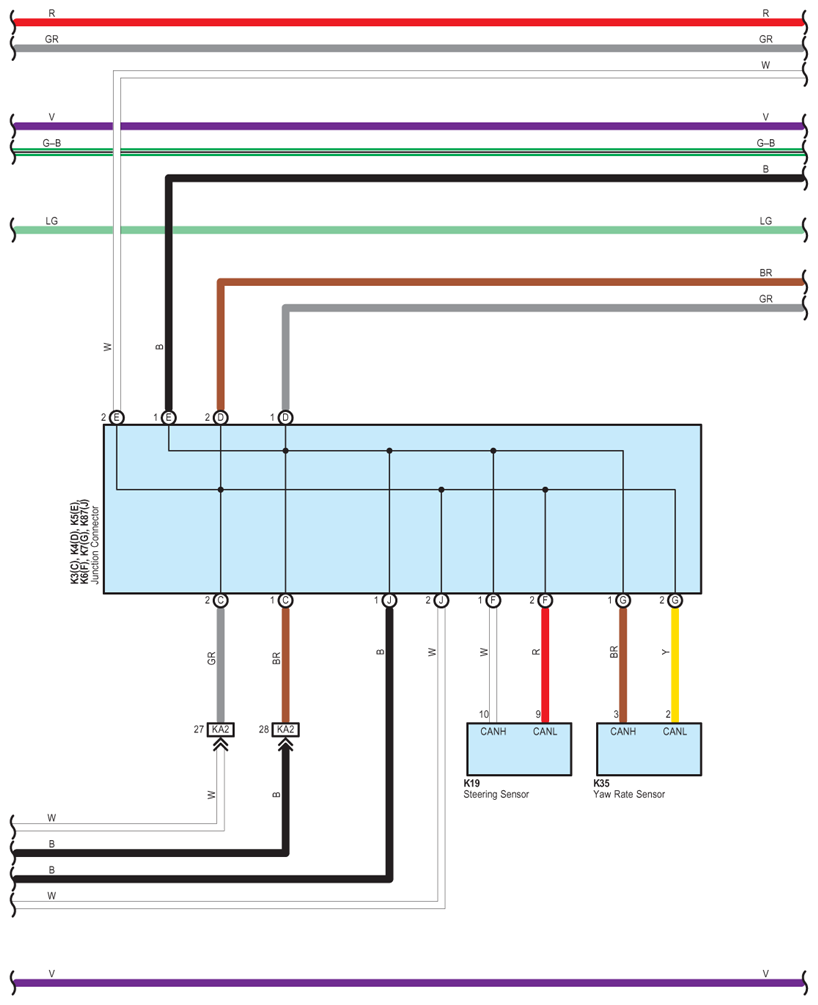

Fig 1: Dynamic Radar Cruise Control (1UR-FSE) - Circuit Diagram (1 Of 24)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

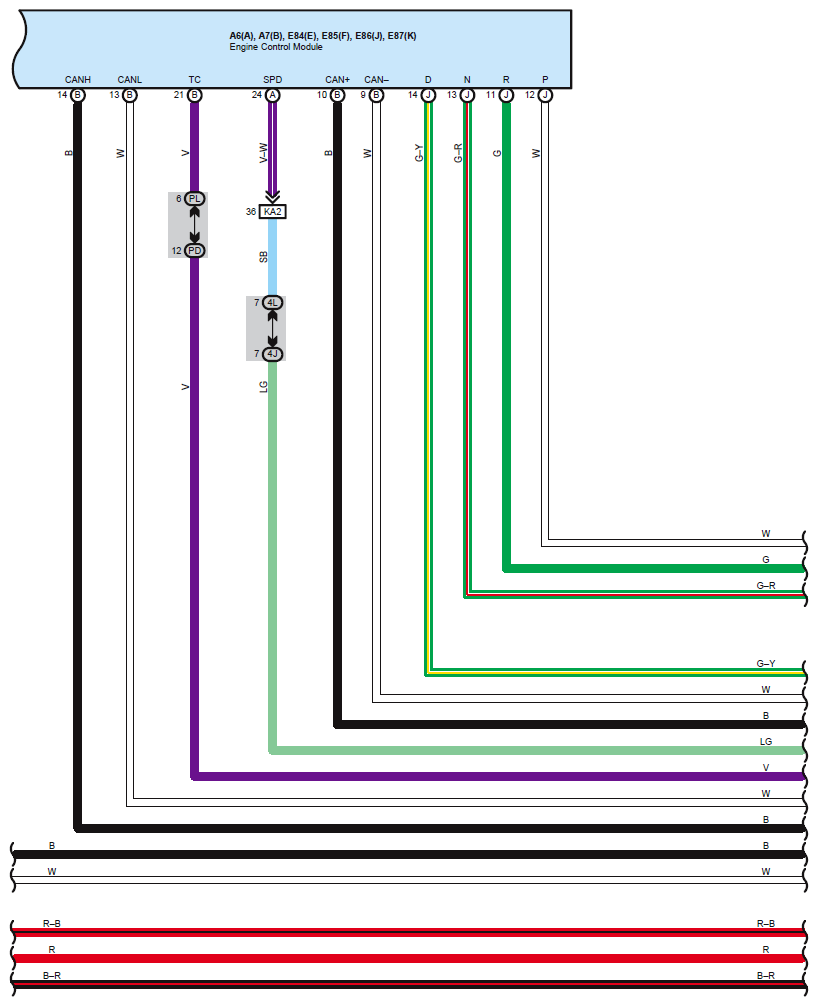

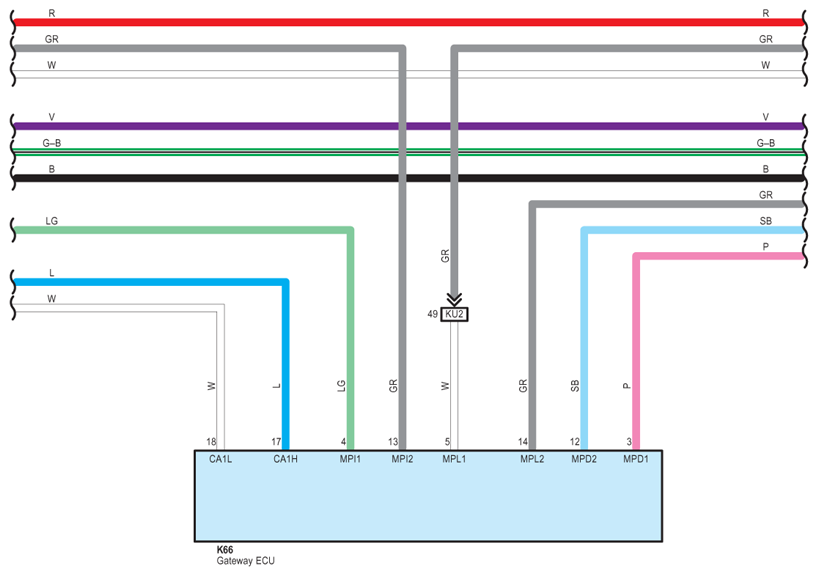

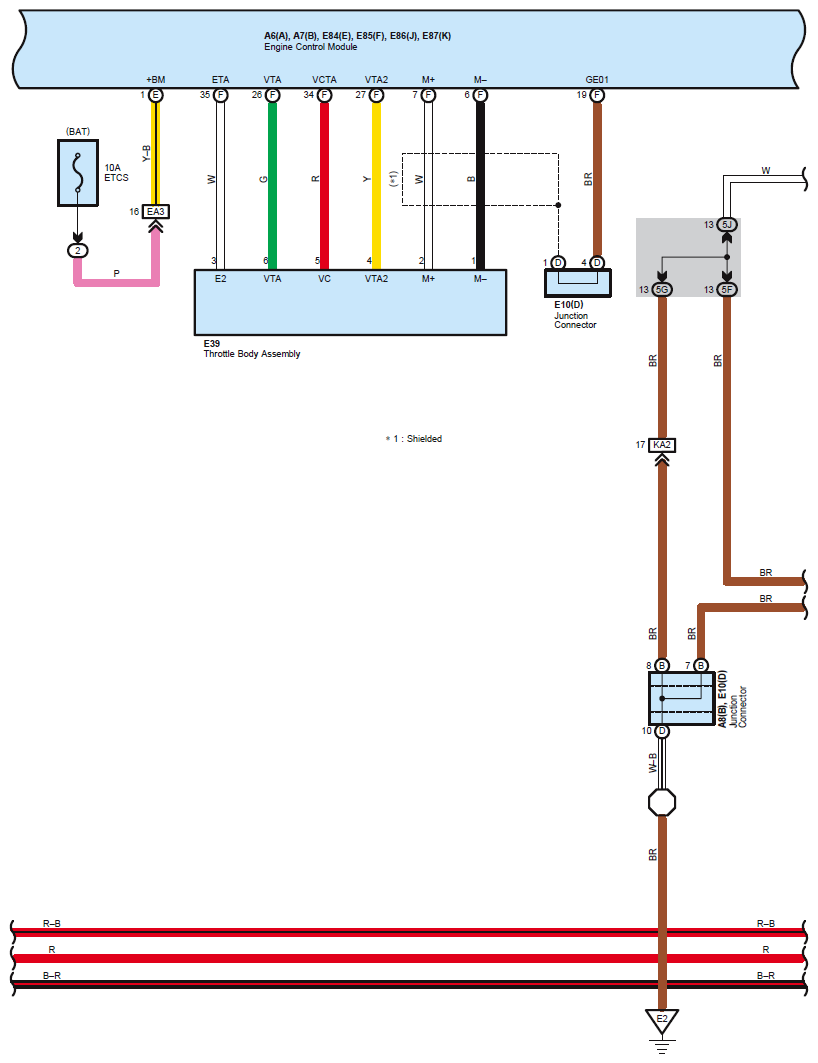

Fig 2: Dynamic Radar Cruise Control (1UR-FSE) - Circuit Diagram (2 Of 24)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

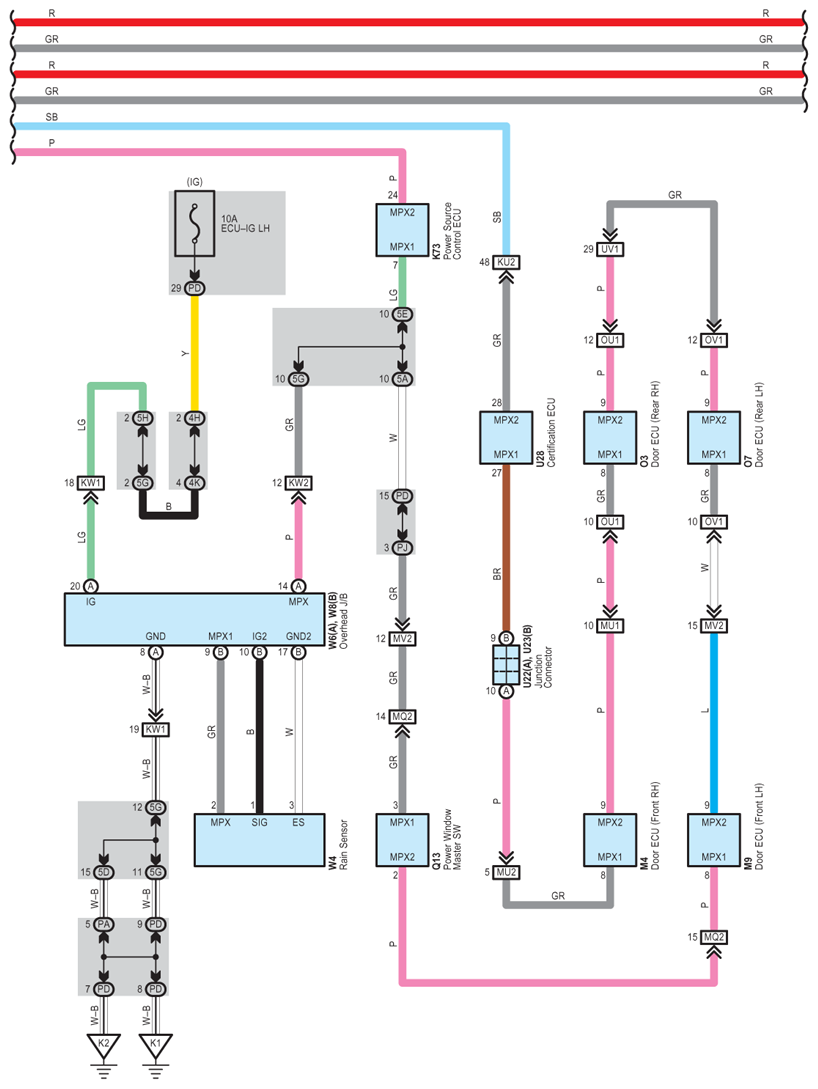

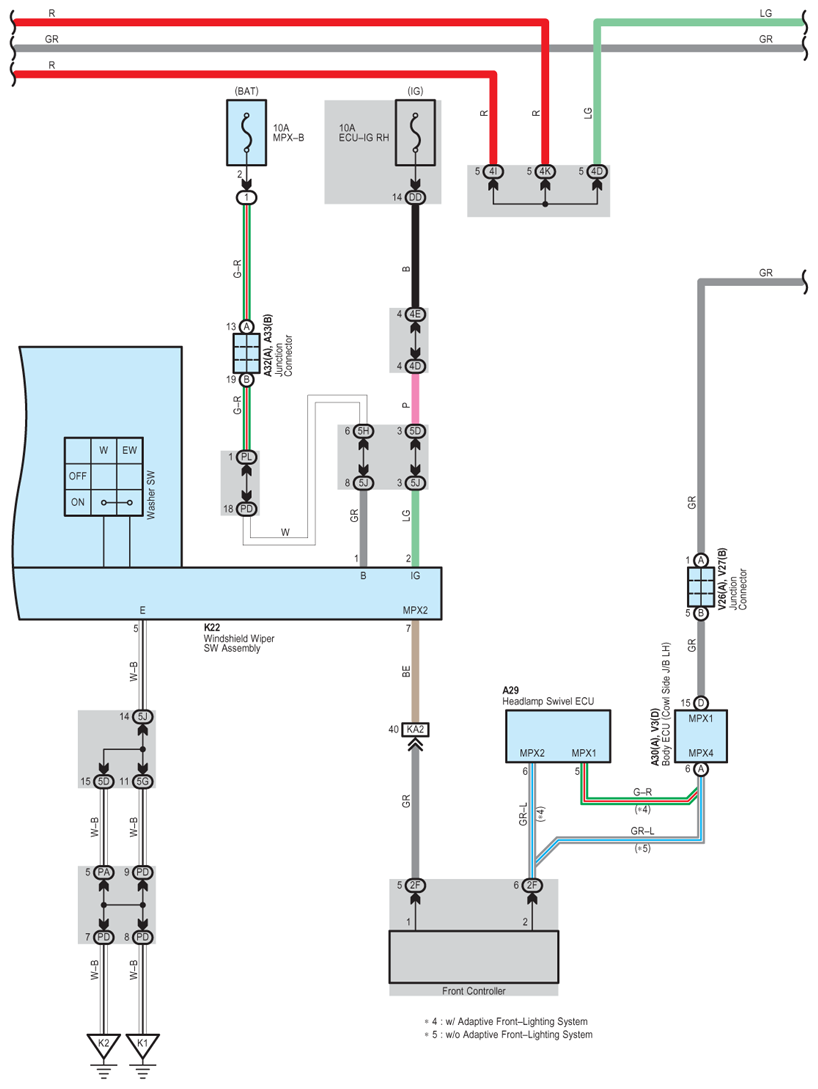

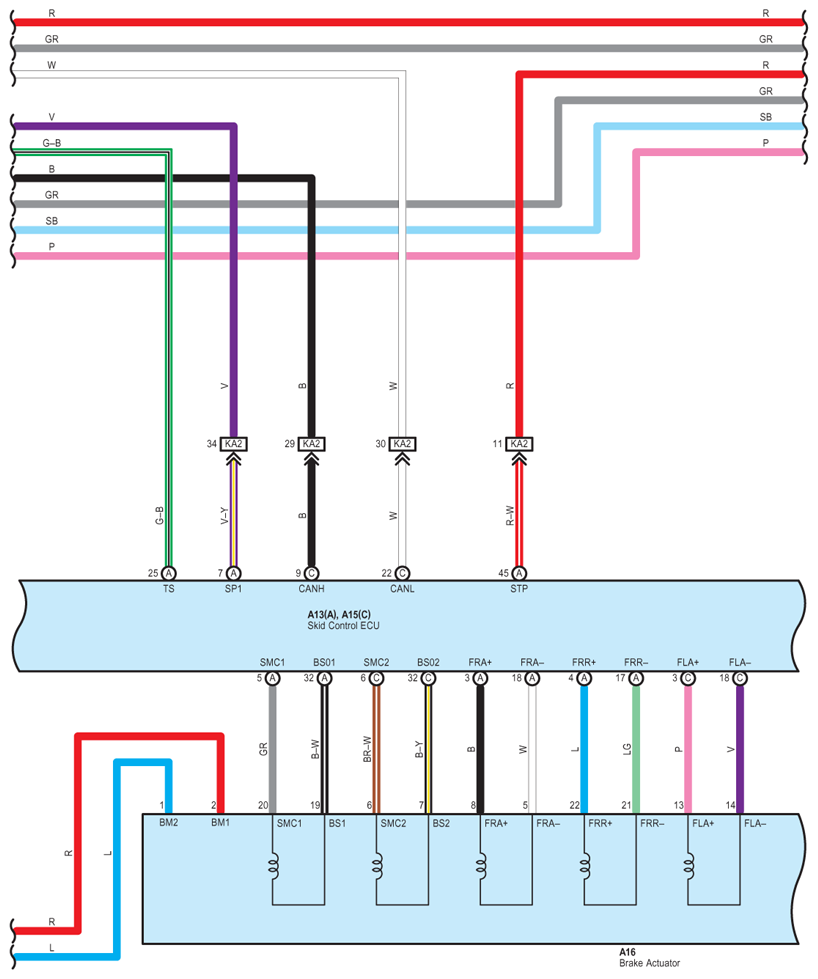

Fig 3: Dynamic Radar Cruise Control (1UR-FSE) - Circuit Diagram (3 Of 24)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

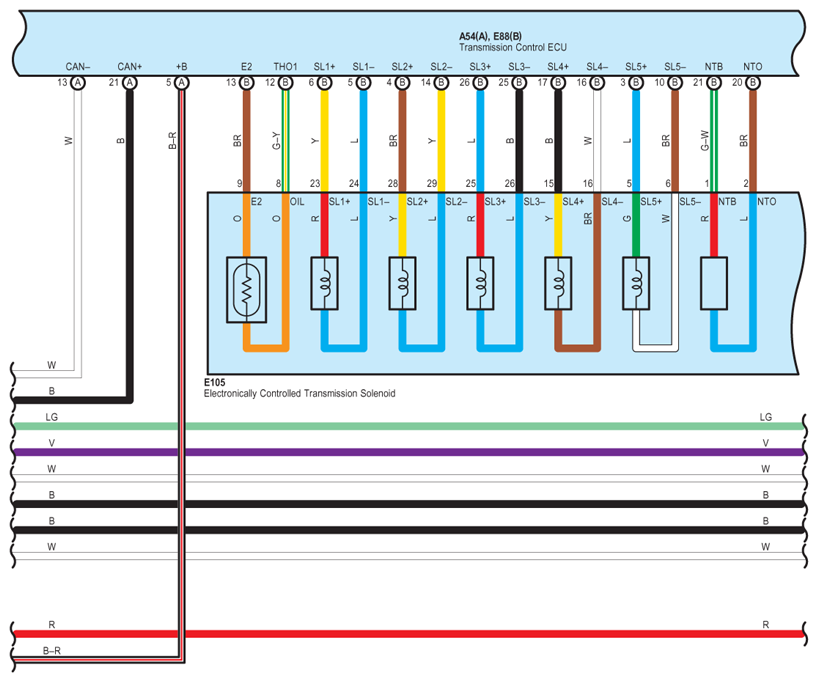

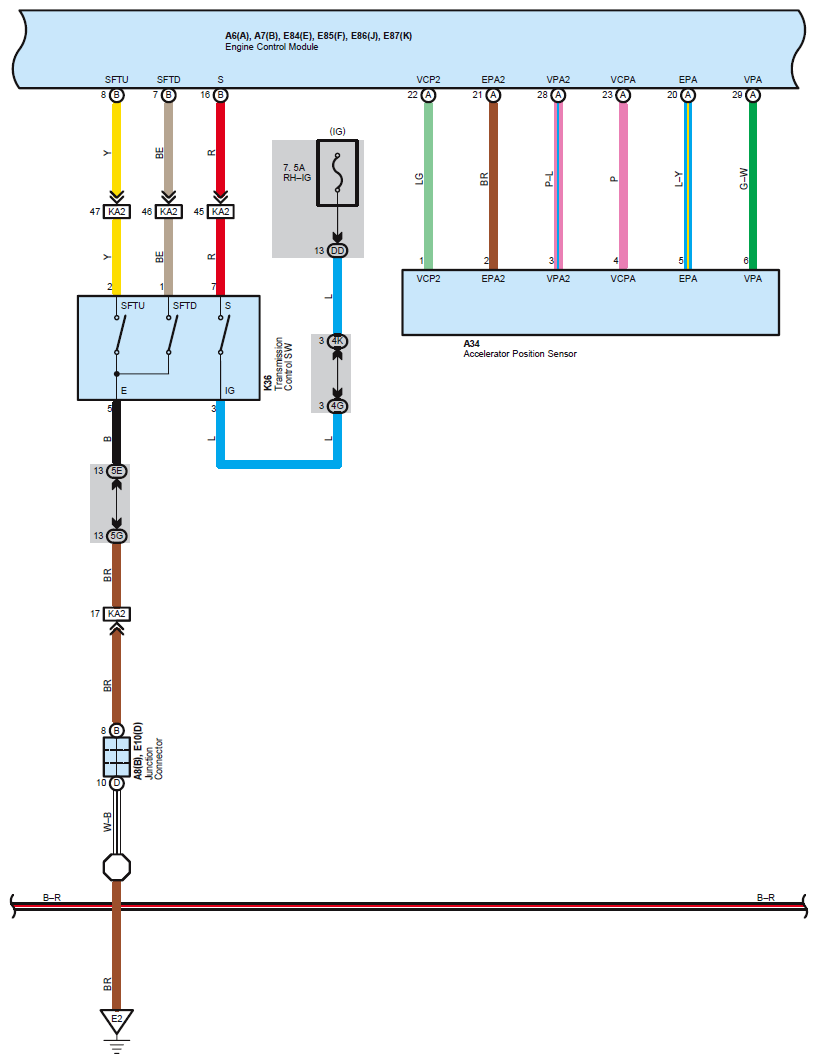

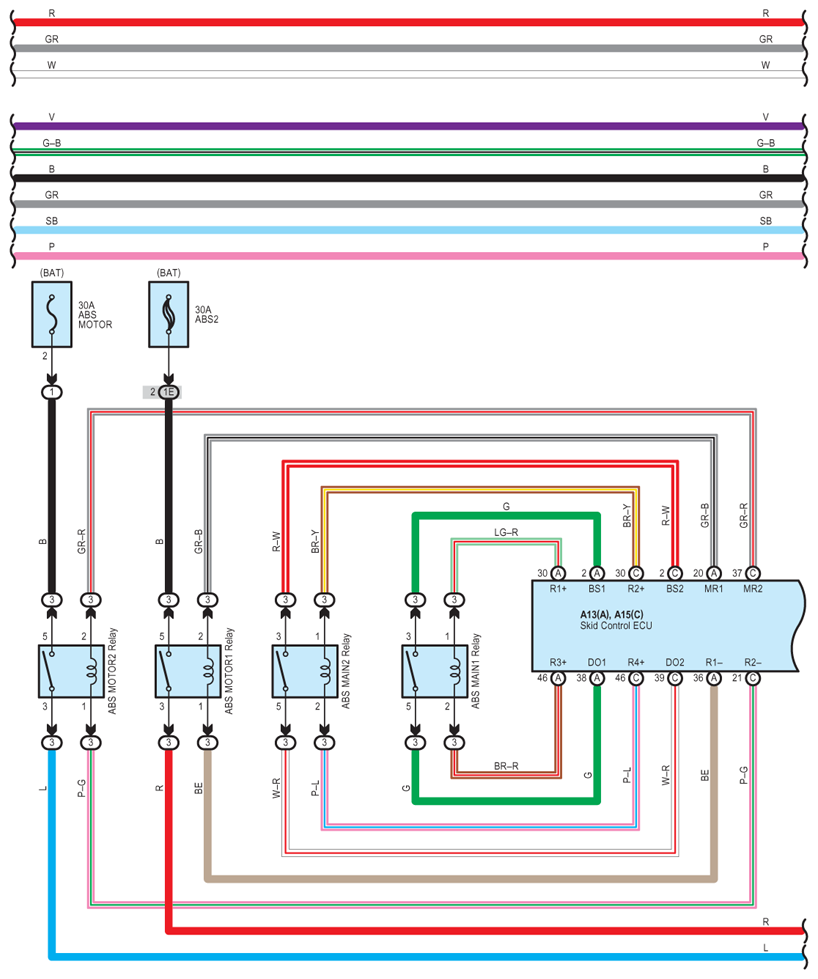

Fig 4: Dynamic Radar Cruise Control (1UR-FSE) - Circuit Diagram (4 Of 24)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

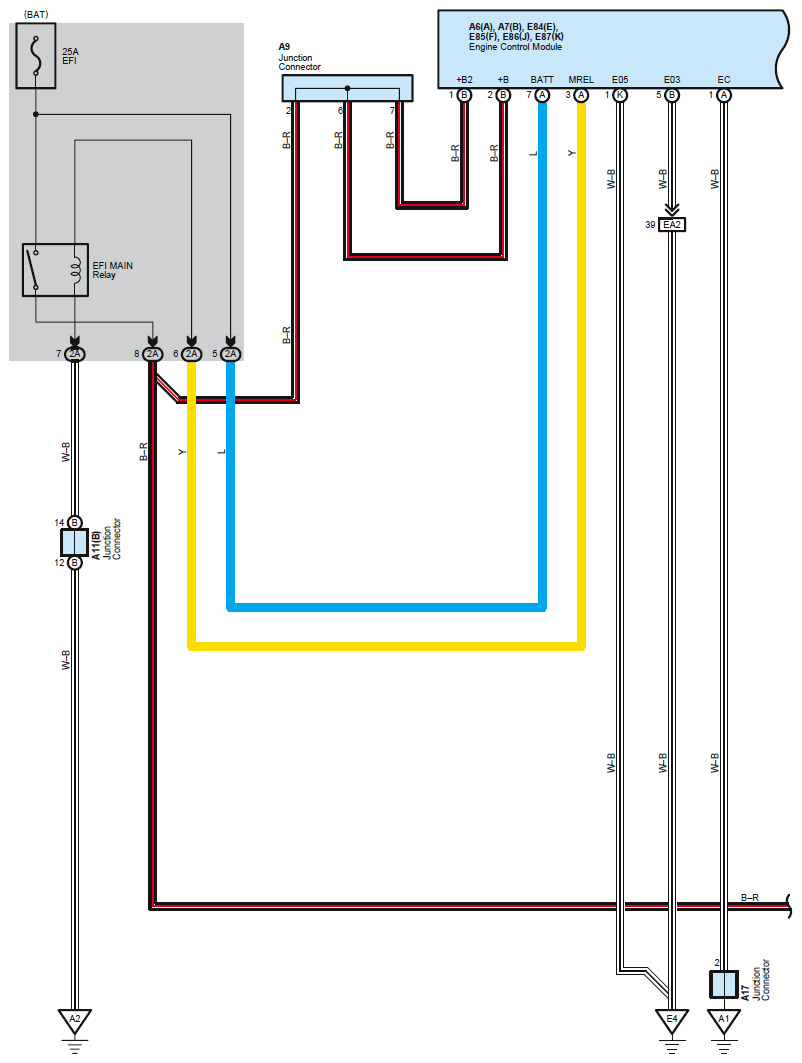

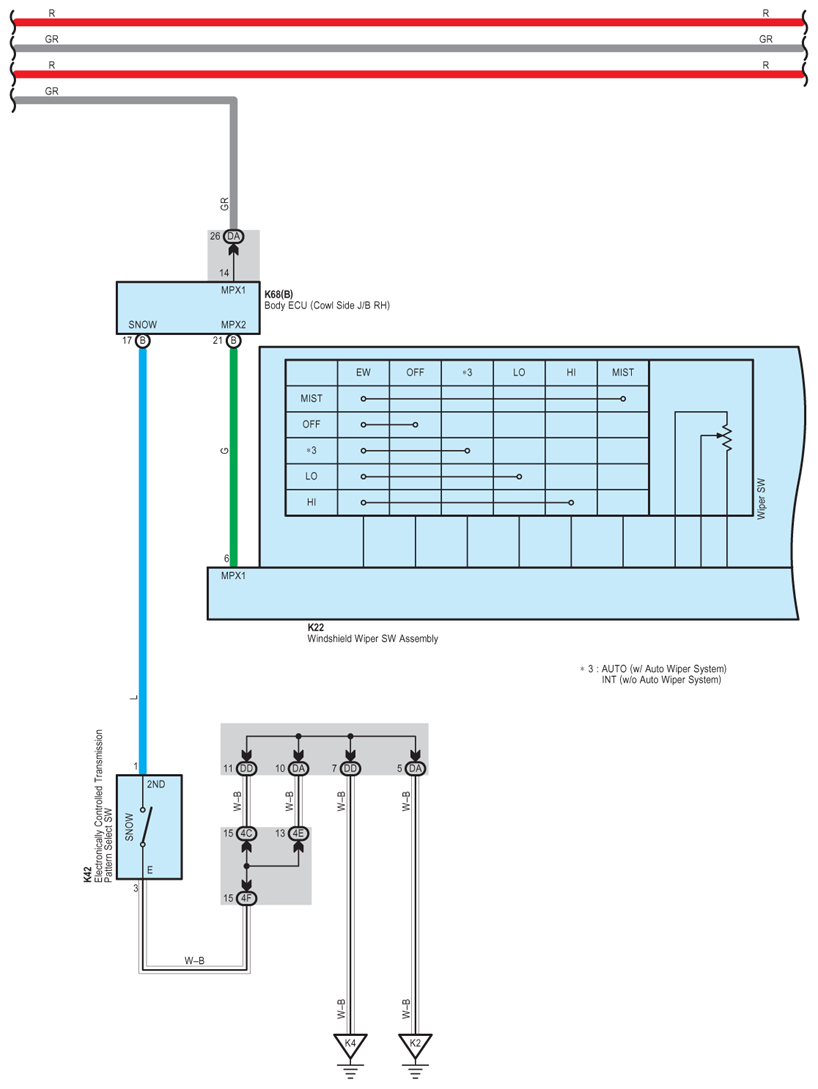

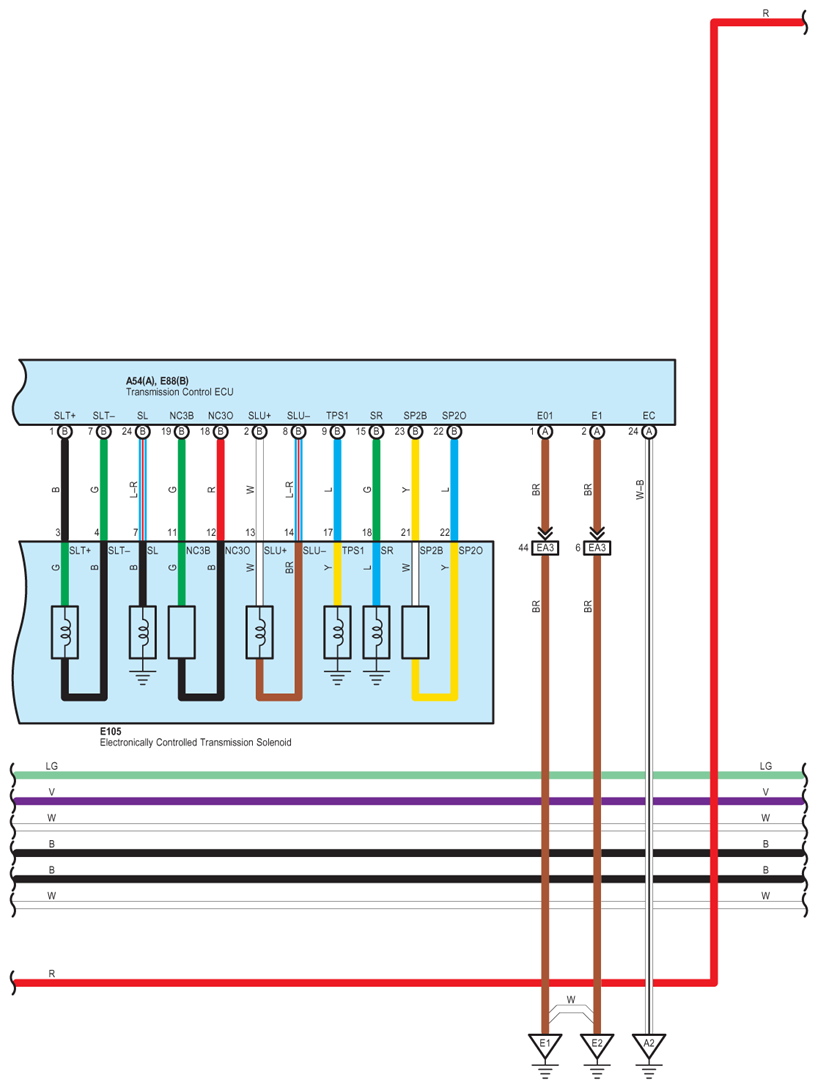

Fig 5: Dynamic Radar Cruise Control (1UR-FSE) - Circuit Diagram (5 Of 24)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

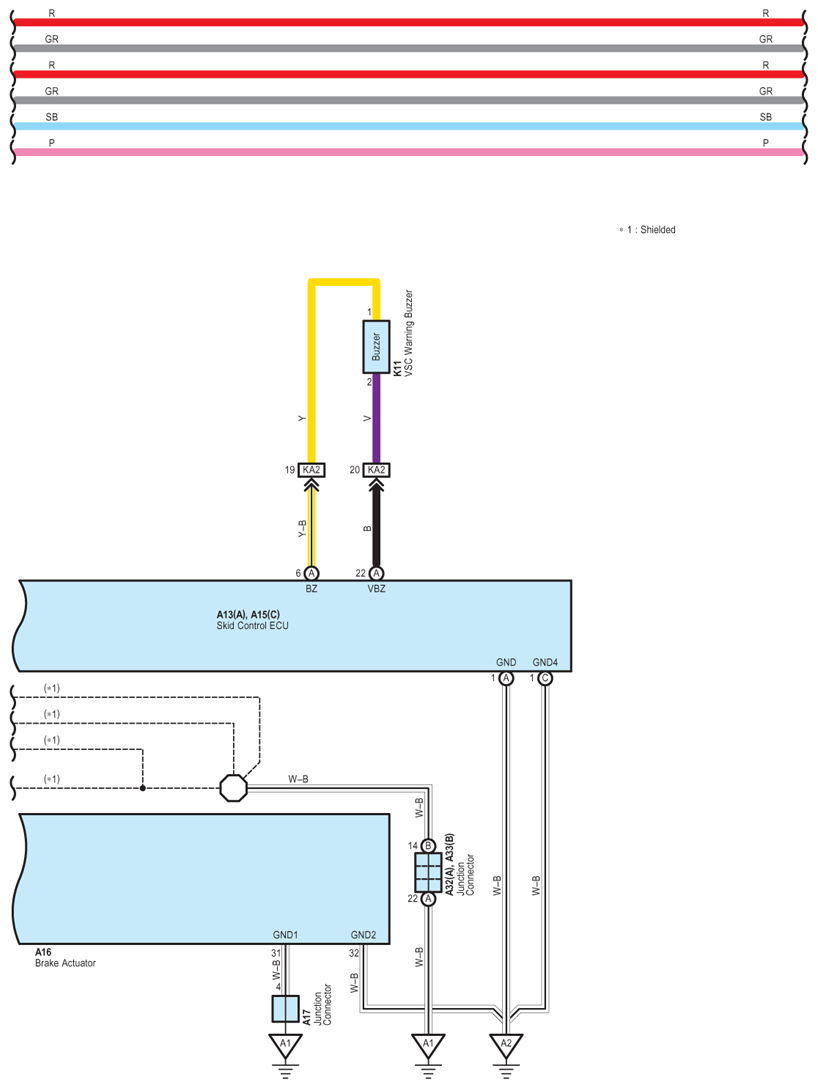

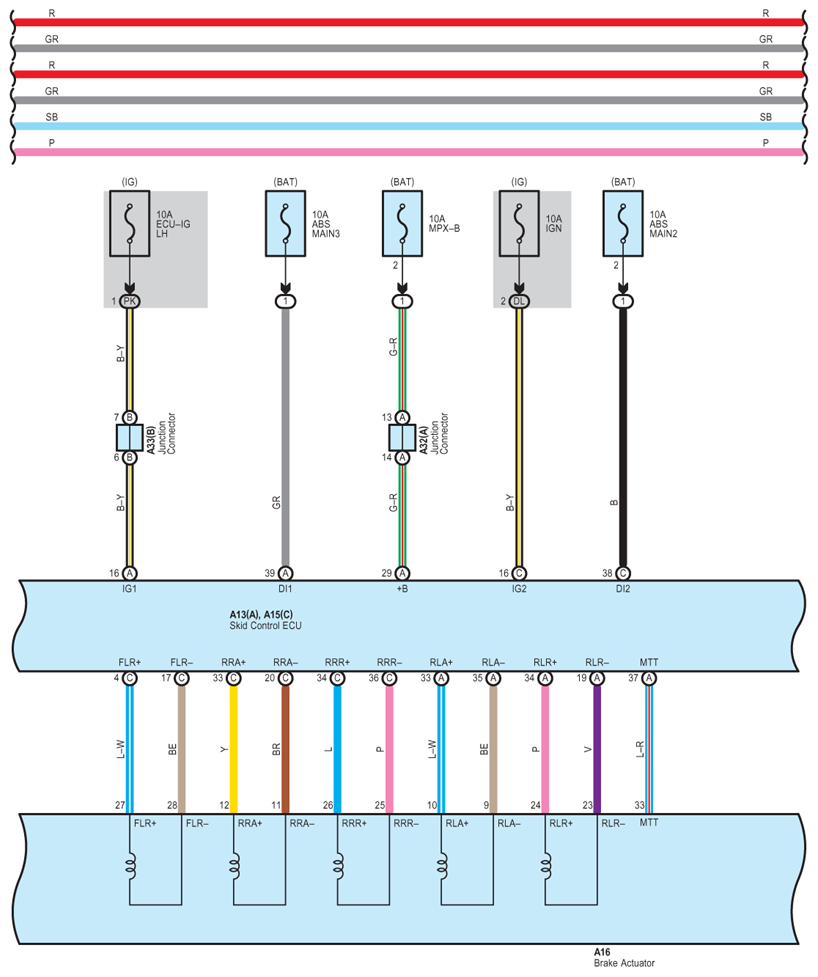

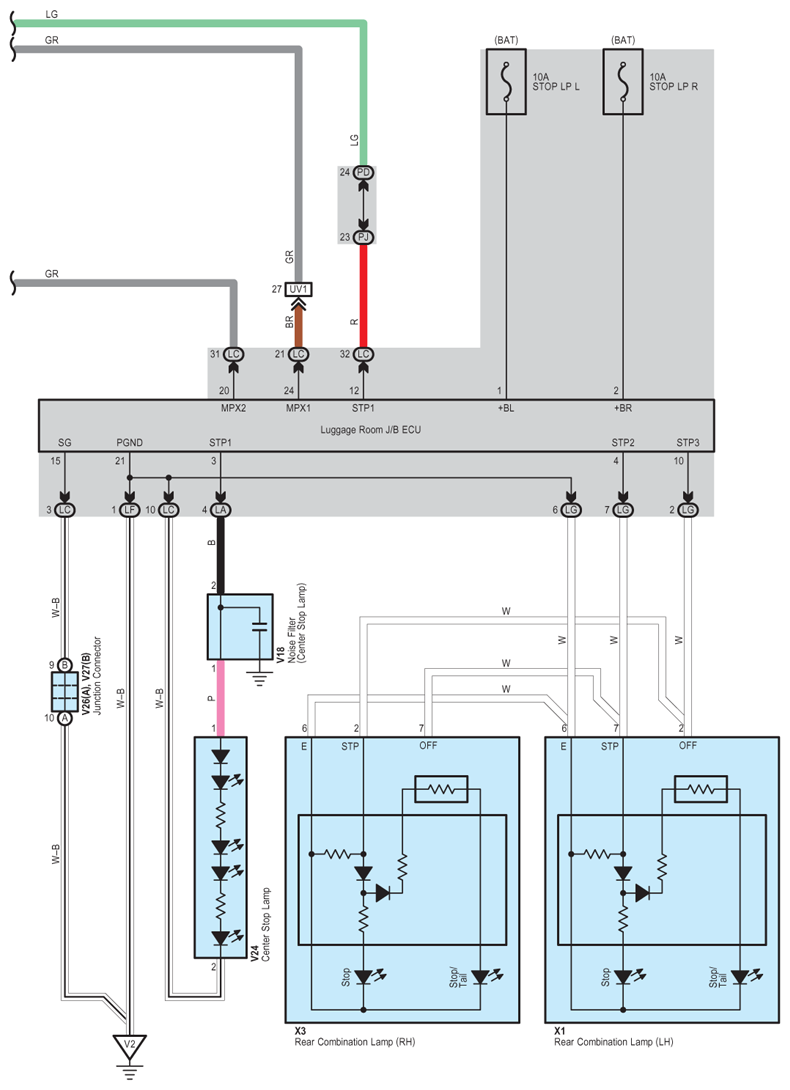

Fig 6: Dynamic Radar Cruise Control (1UR-FSE) - Circuit Diagram (6 Of 24)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

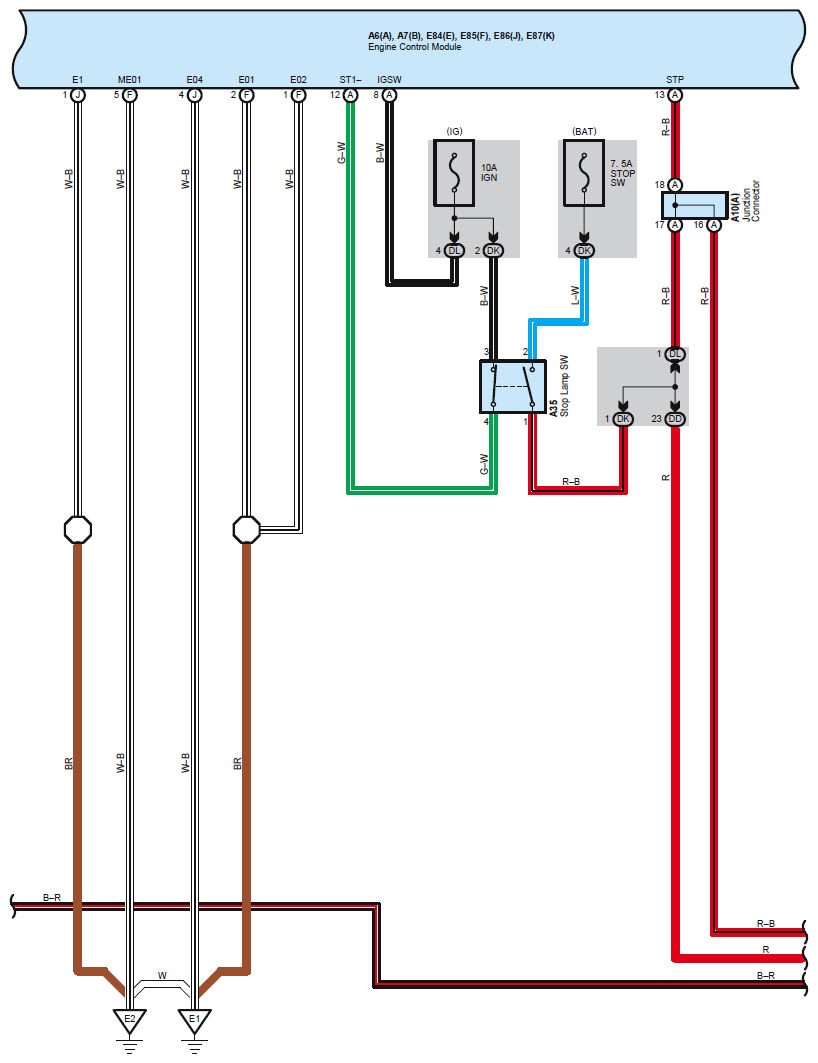

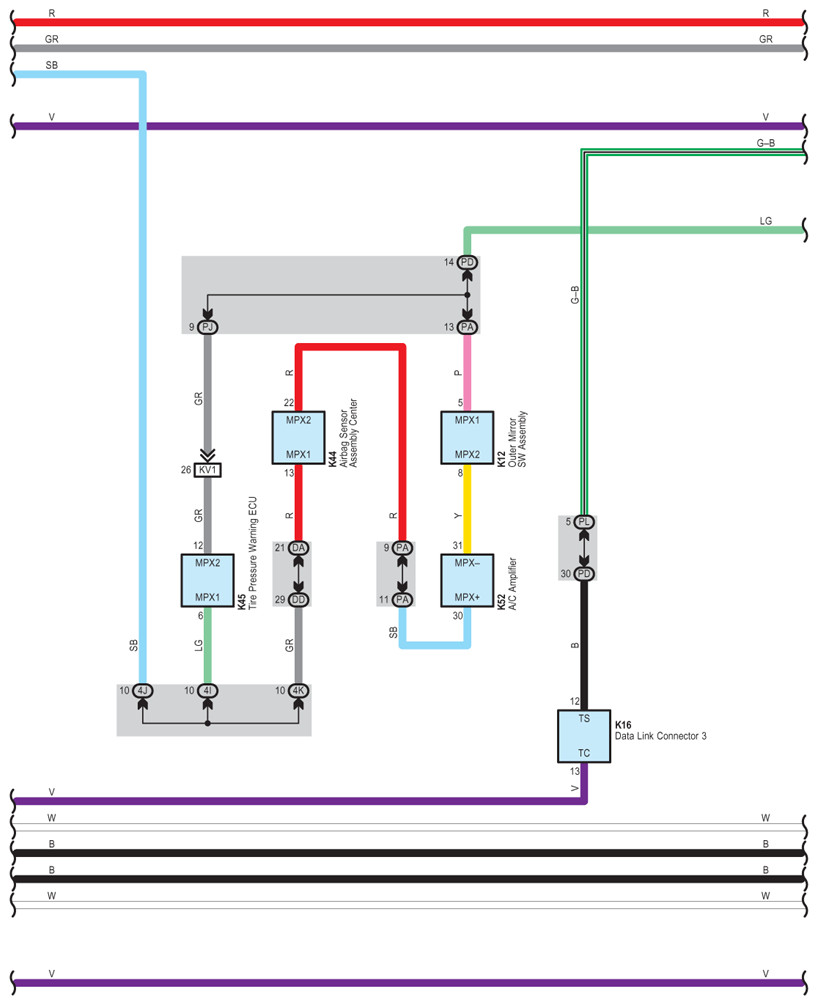

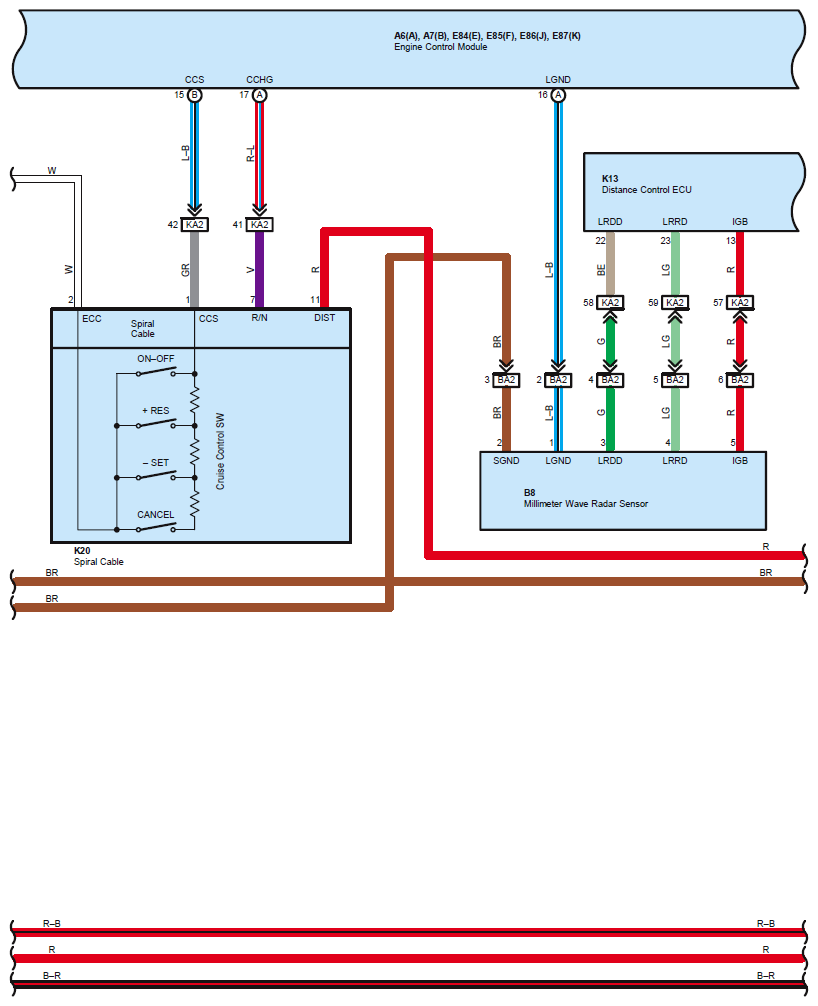

Fig 7: Dynamic Radar Cruise Control (1UR-FSE) - Circuit Diagram (7 Of 24)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

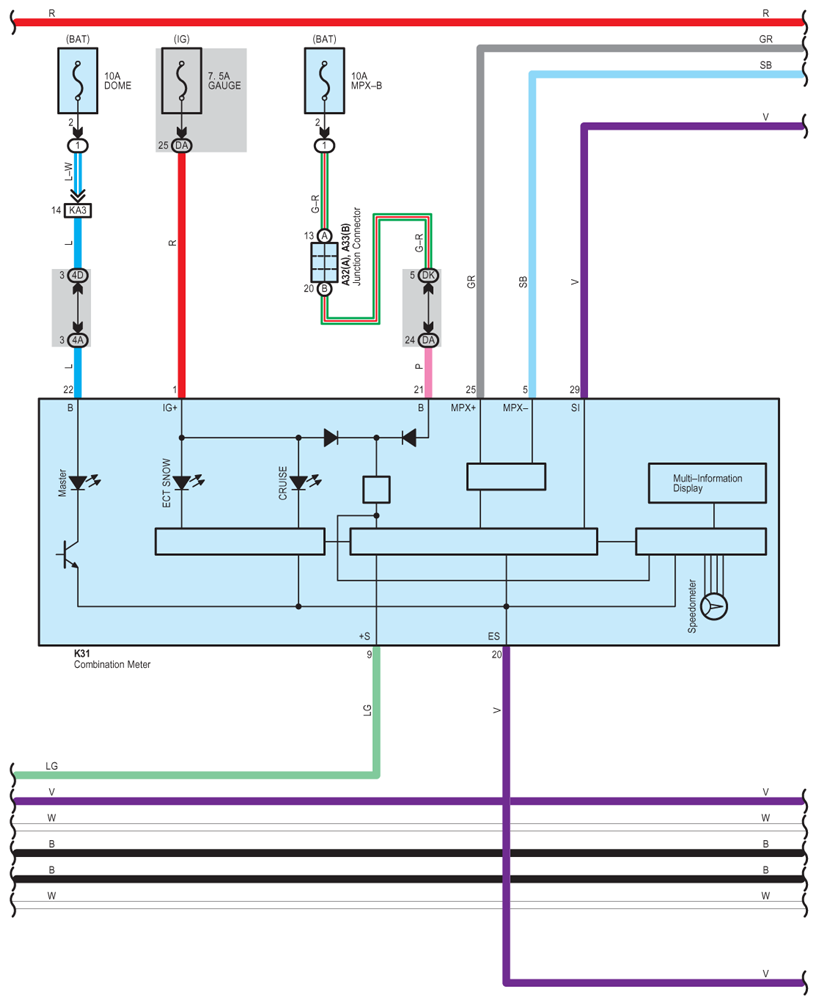

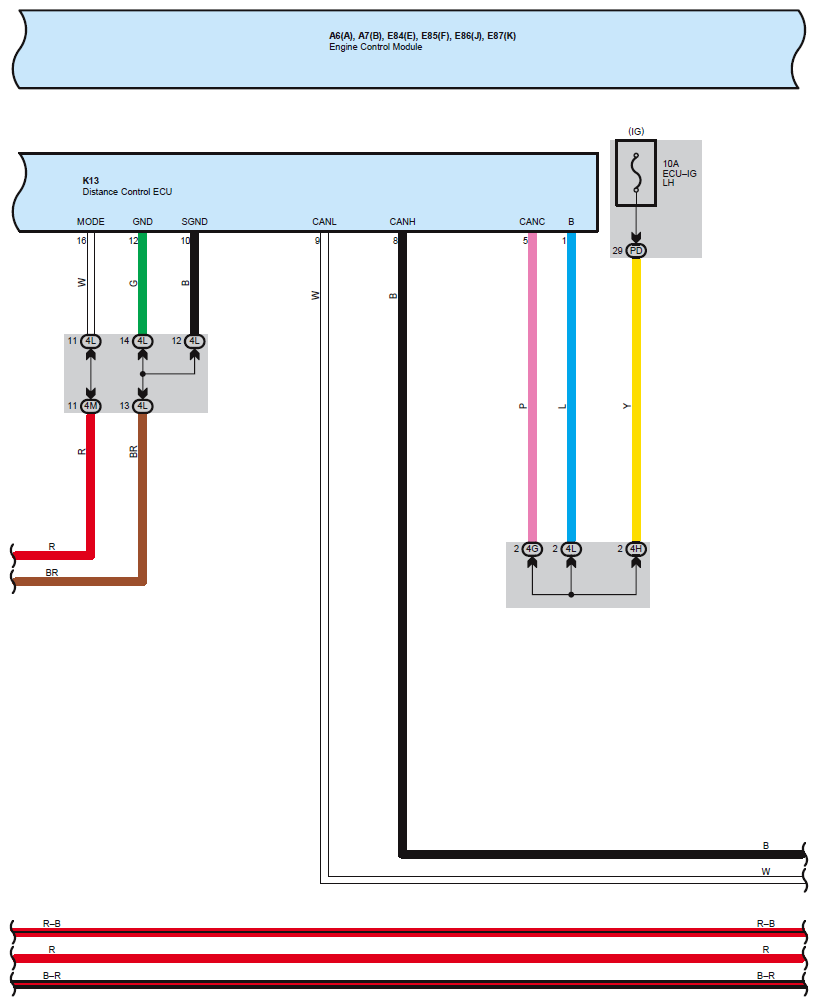

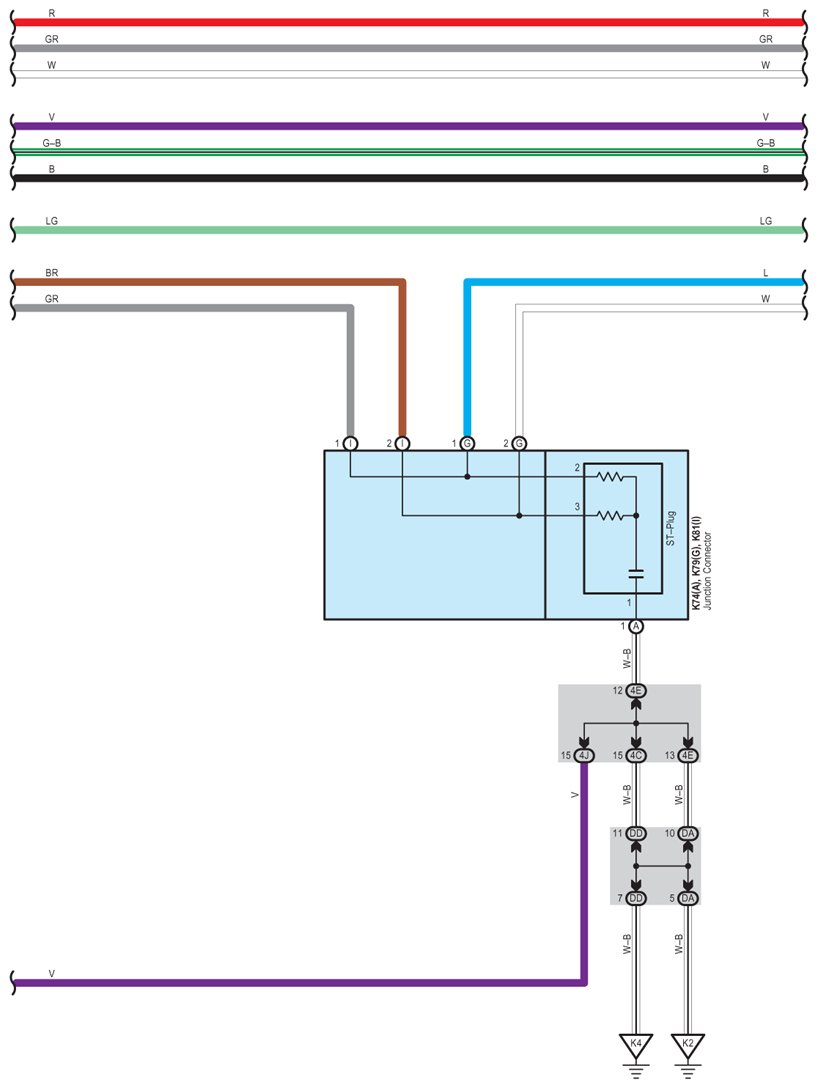

Fig 8: Dynamic Radar Cruise Control (1UR-FSE) - Circuit Diagram (8 Of 24)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 9: Dynamic Radar Cruise Control (1UR-FSE) - Circuit Diagram (9 Of 24)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 10: Dynamic Radar Cruise Control (1UR-FSE) - Circuit Diagram (10 Of 24)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 11: Dynamic Radar Cruise Control (1UR-FSE) - Circuit Diagram (11 Of 24)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 12: Dynamic Radar Cruise Control (1UR-FSE) - Circuit Diagram (12 Of 24)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 13: Dynamic Radar Cruise Control (1UR-FSE) - Circuit Diagram (13 Of 24)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 14: Dynamic Radar Cruise Control (1UR-FSE) - Circuit Diagram (14 Of 24)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 15: Dynamic Radar Cruise Control (1UR-FSE) - Circuit Diagram (15 Of 24)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 16: Dynamic Radar Cruise Control (1UR-FSE) - Circuit Diagram (16 Of 24)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 17: Dynamic Radar Cruise Control (1UR-FSE) - Circuit Diagram (17 Of 24)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 18: Dynamic Radar Cruise Control (1UR-FSE) - Circuit Diagram (18 Of 24)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 19: Dynamic Radar Cruise Control (1UR-FSE) - Circuit Diagram (19 Of 24)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 20: Dynamic Radar Cruise Control (1UR-FSE) - Circuit Diagram (20 Of 24)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 21: Dynamic Radar Cruise Control (1UR-FSE) - Circuit Diagram (21 Of 24)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 22: Dynamic Radar Cruise Control (1UR-FSE) - Circuit Diagram (22 Of 24)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 23: Dynamic Radar Cruise Control (1UR-FSE) - Circuit Diagram (23 Of 24)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 24: Dynamic Radar Cruise Control (1UR-FSE) - Circuit Diagram (24 Of 24)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
