System Diagram

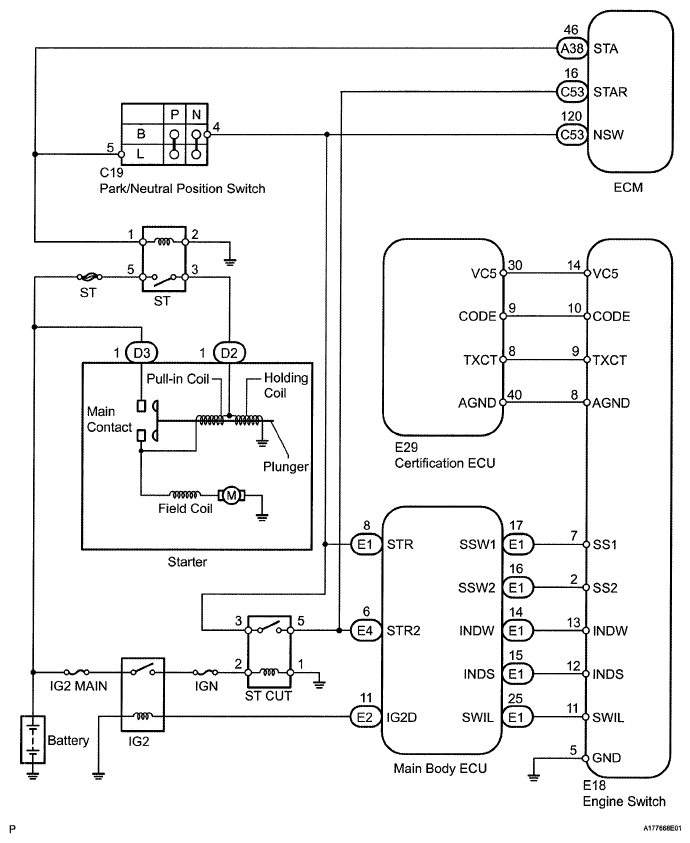

Fig 1: Starting System Diagram
G05762210Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
