Engine Unit: Components

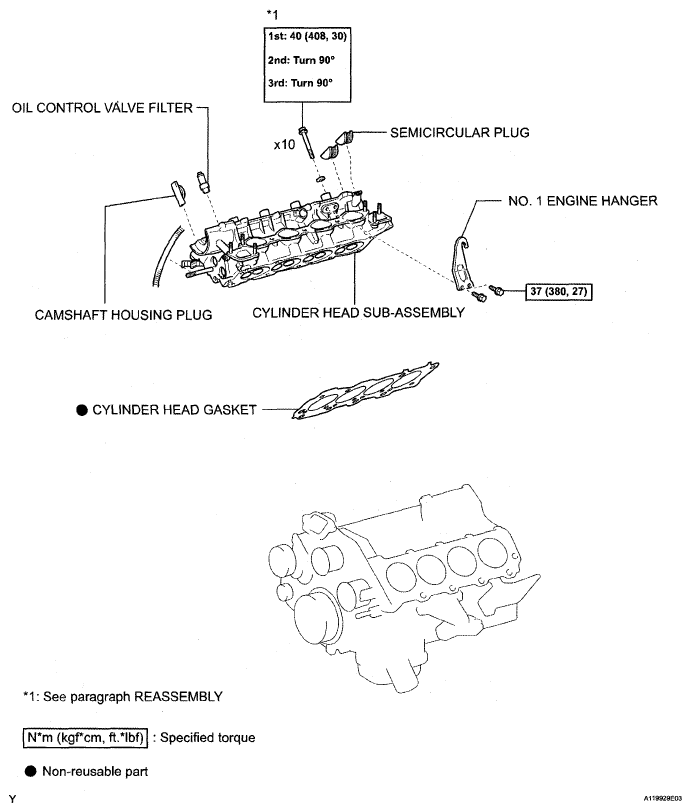

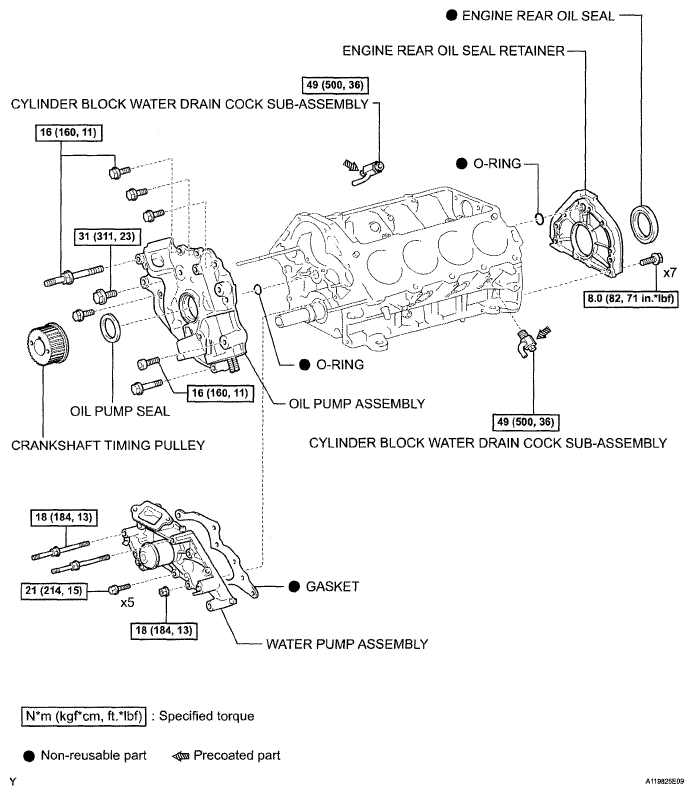

Fig 1: Identifying Engine Unit Components (1 Of 13)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

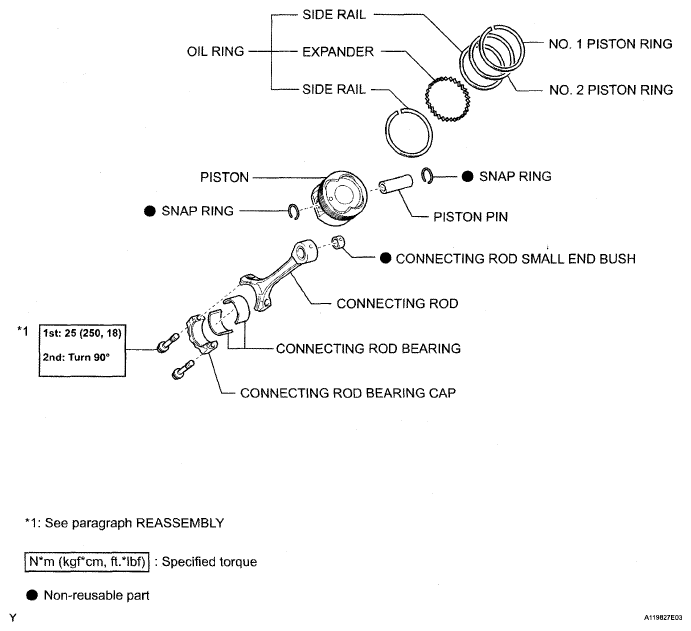

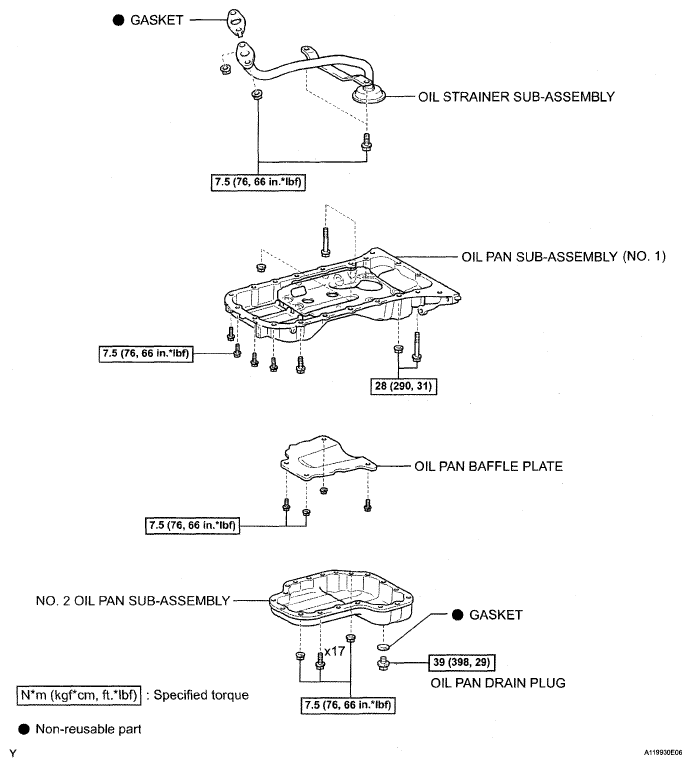

Fig 2: Identifying Engine Unit Components (2 Of 13)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

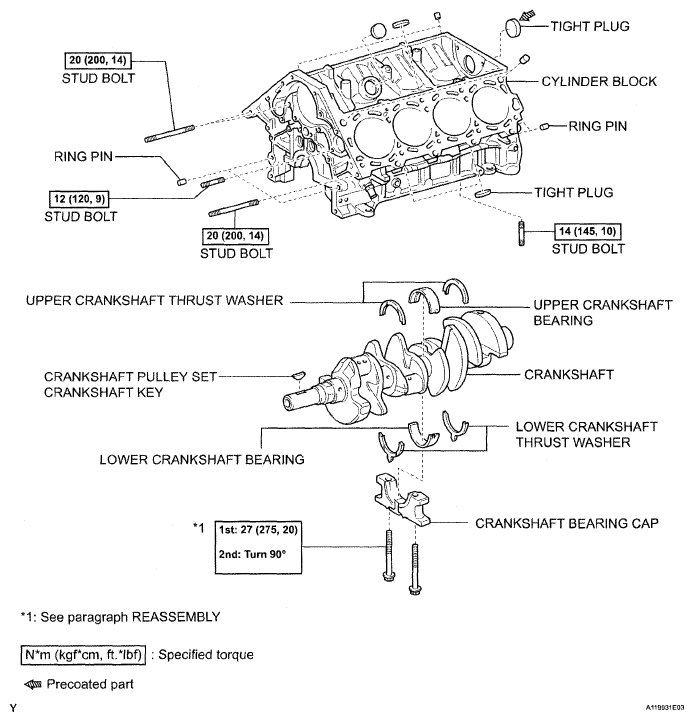

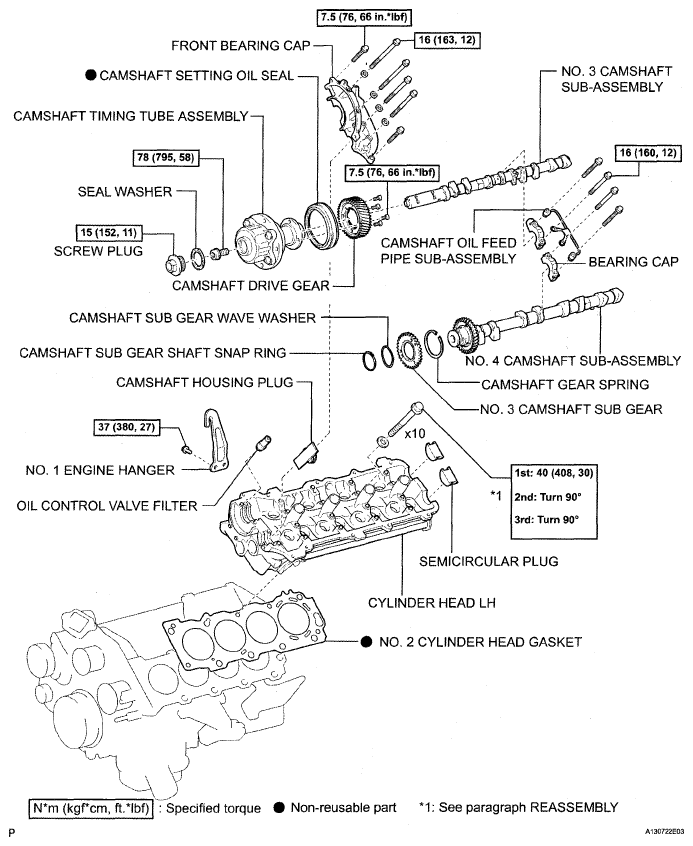

Fig 3: Identifying Engine Unit Components (3 Of 13)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

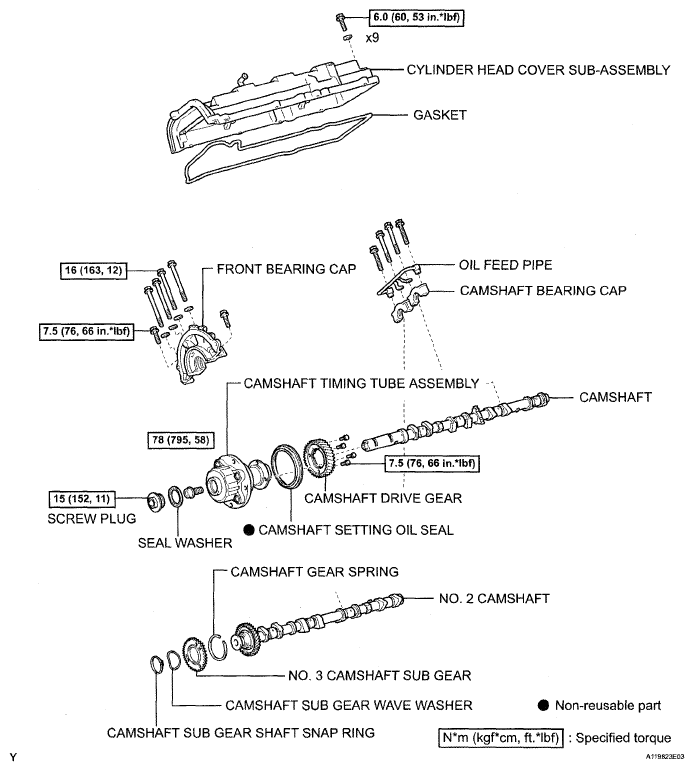

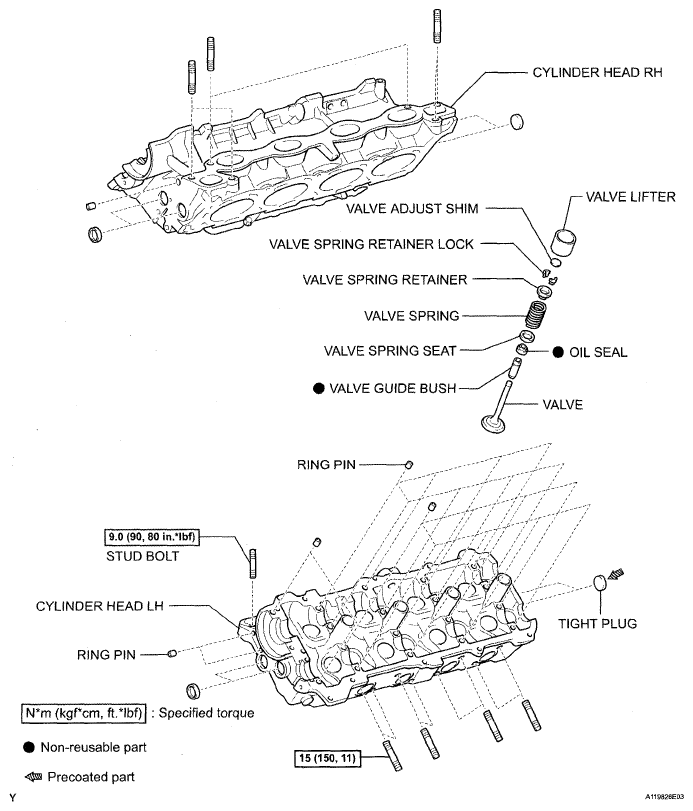

Fig 4: Identifying Engine Unit Components (4 Of 13)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

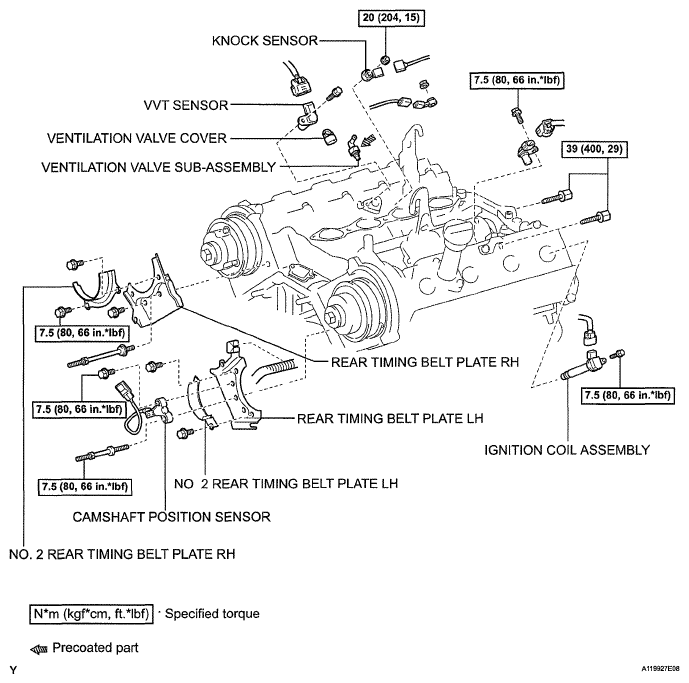

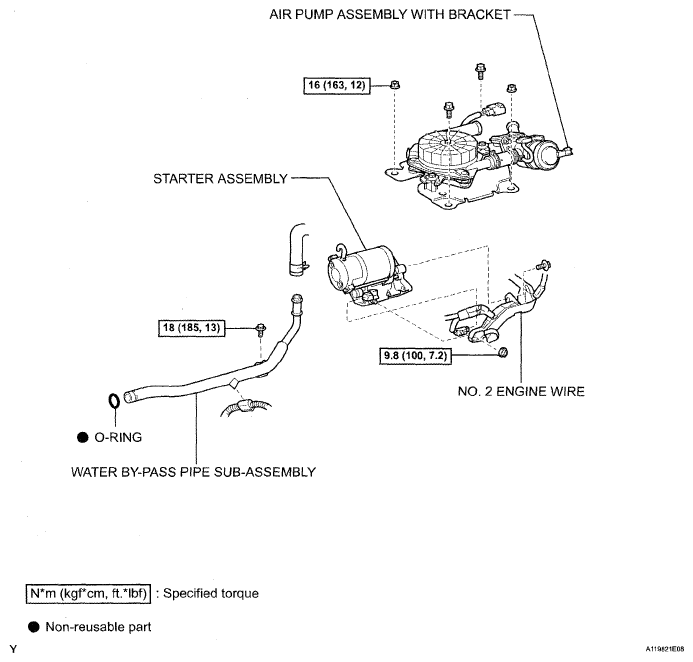

Fig 5: Identifying Engine Unit Components (5 Of 13)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

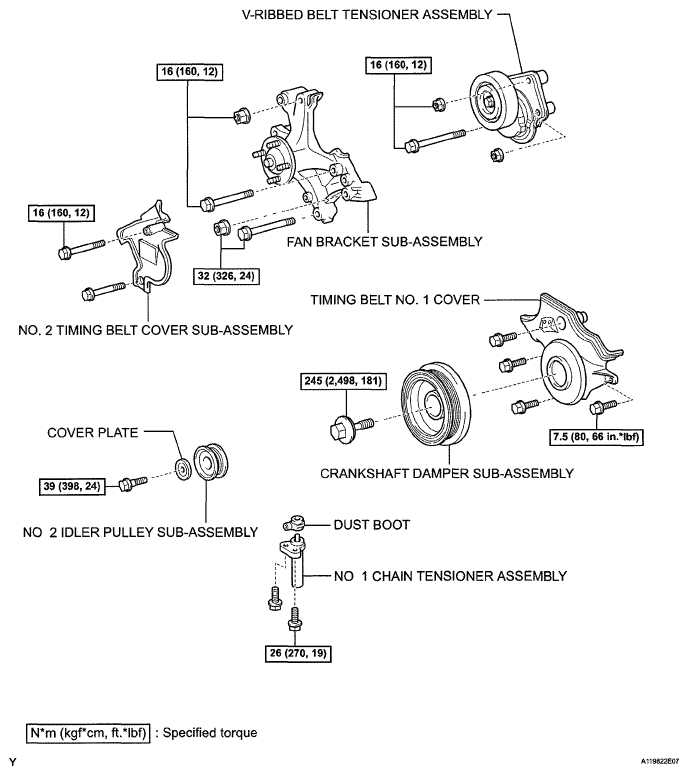

Fig 6: Identifying Engine Unit Components (6 Of 13)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

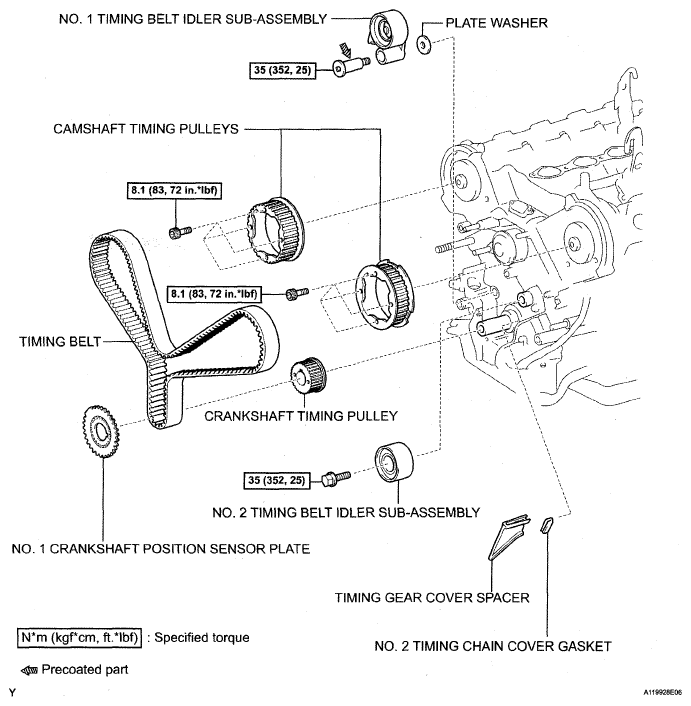

Fig 7: Identifying Engine Unit Components (7 Of 13)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

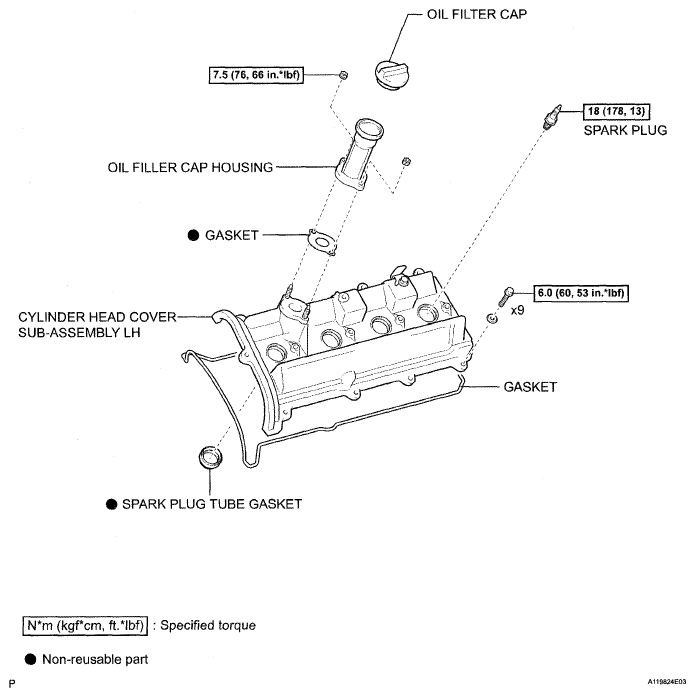

Fig 8: Identifying Engine Unit Components (8 Of 13)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 9: Identifying Engine Unit Components (9 Of 13)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 10: Identifying Engine Unit Components (10 Of 13)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 11: Identifying Engine Unit Components (11 Of 13)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 12: Identifying Engine Unit Components (12 Of 13)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 13: Identifying Engine Unit Components (13 Of 13)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
