Test G: Position Sensor Circuit
>>
Driver's Seat
July 1:
So it begins
. Don't worry, this is not in the correct legal jurisdiction!
Driver's Seat

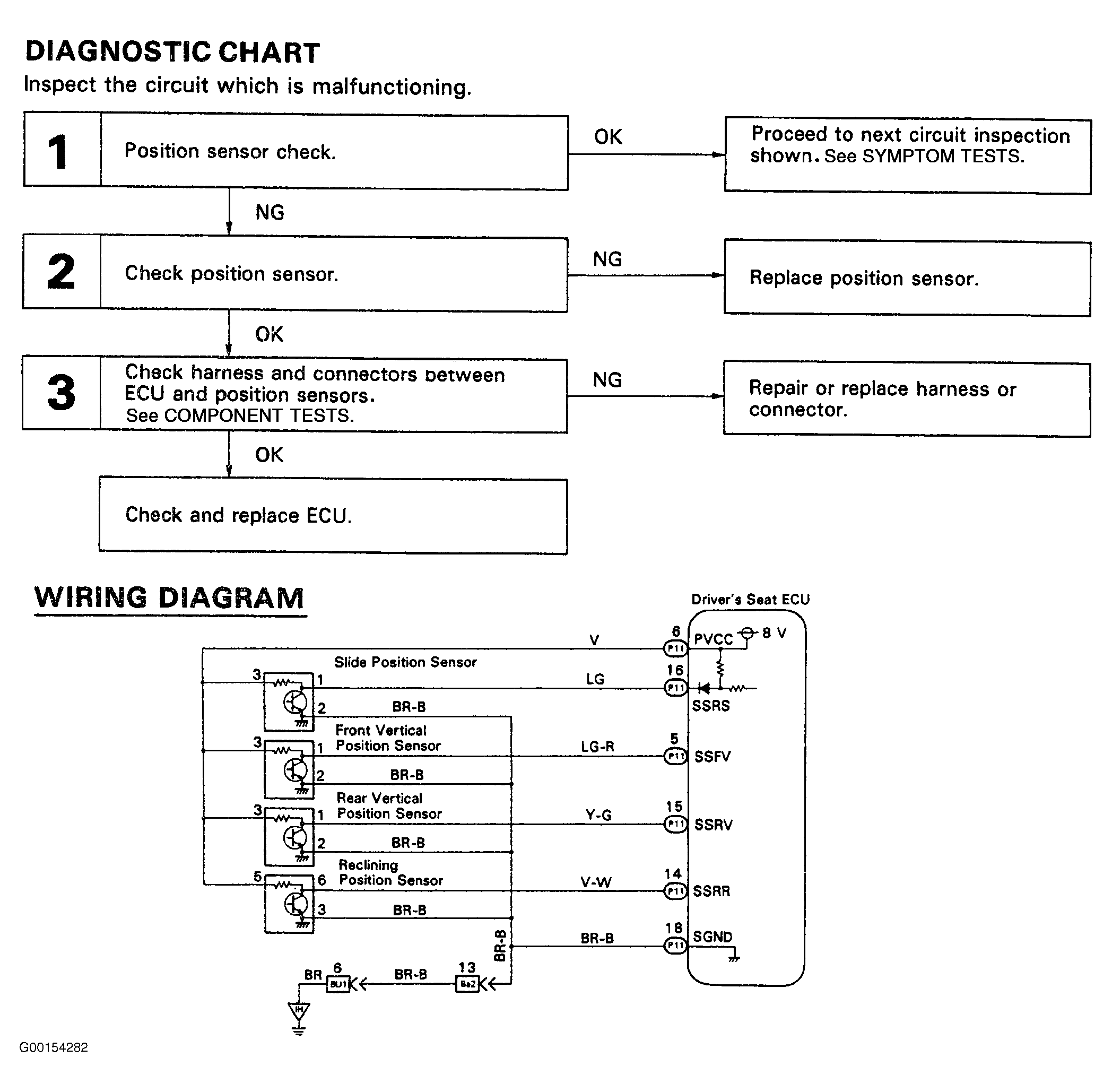

Fig 1: Test G: Position Sensor Circuit (Driver's Seat - 1 Of 4)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

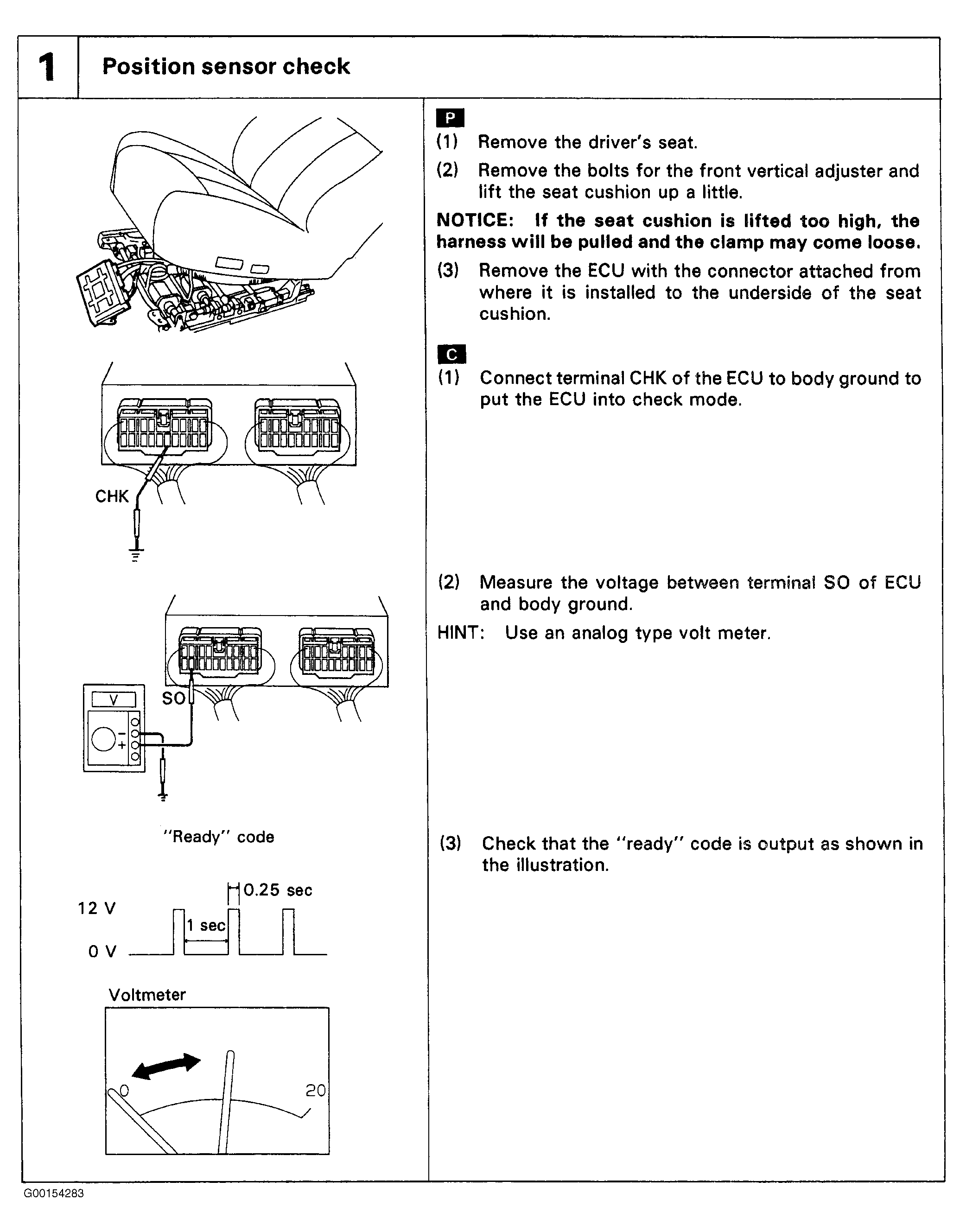

Fig 2: Test G: Position Sensor Circuit (Driver's Seat - 2 Of 4)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

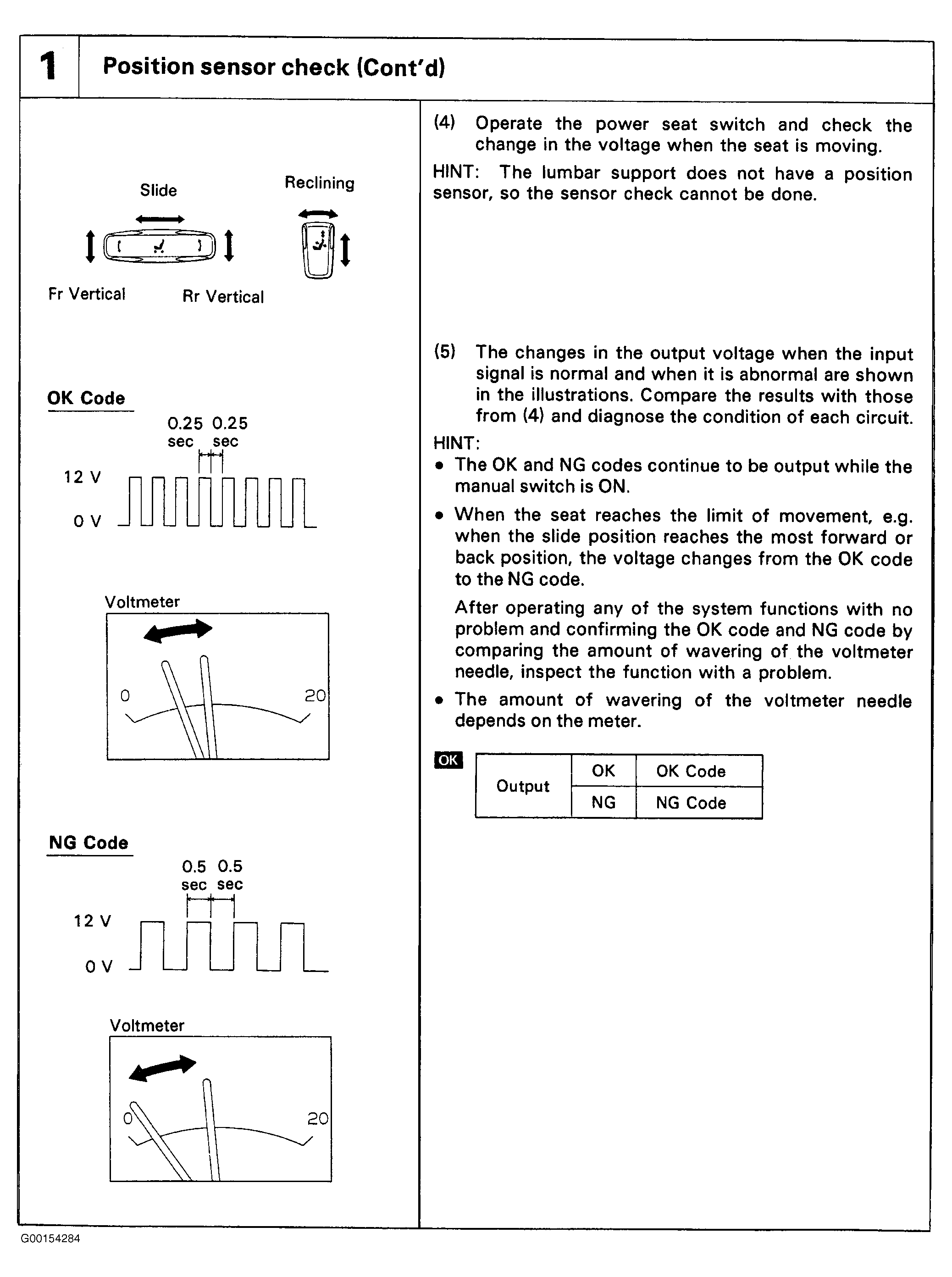

Fig 3: Test G: Position Sensor Circuit (Driver's Seat - 3 Of 4)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

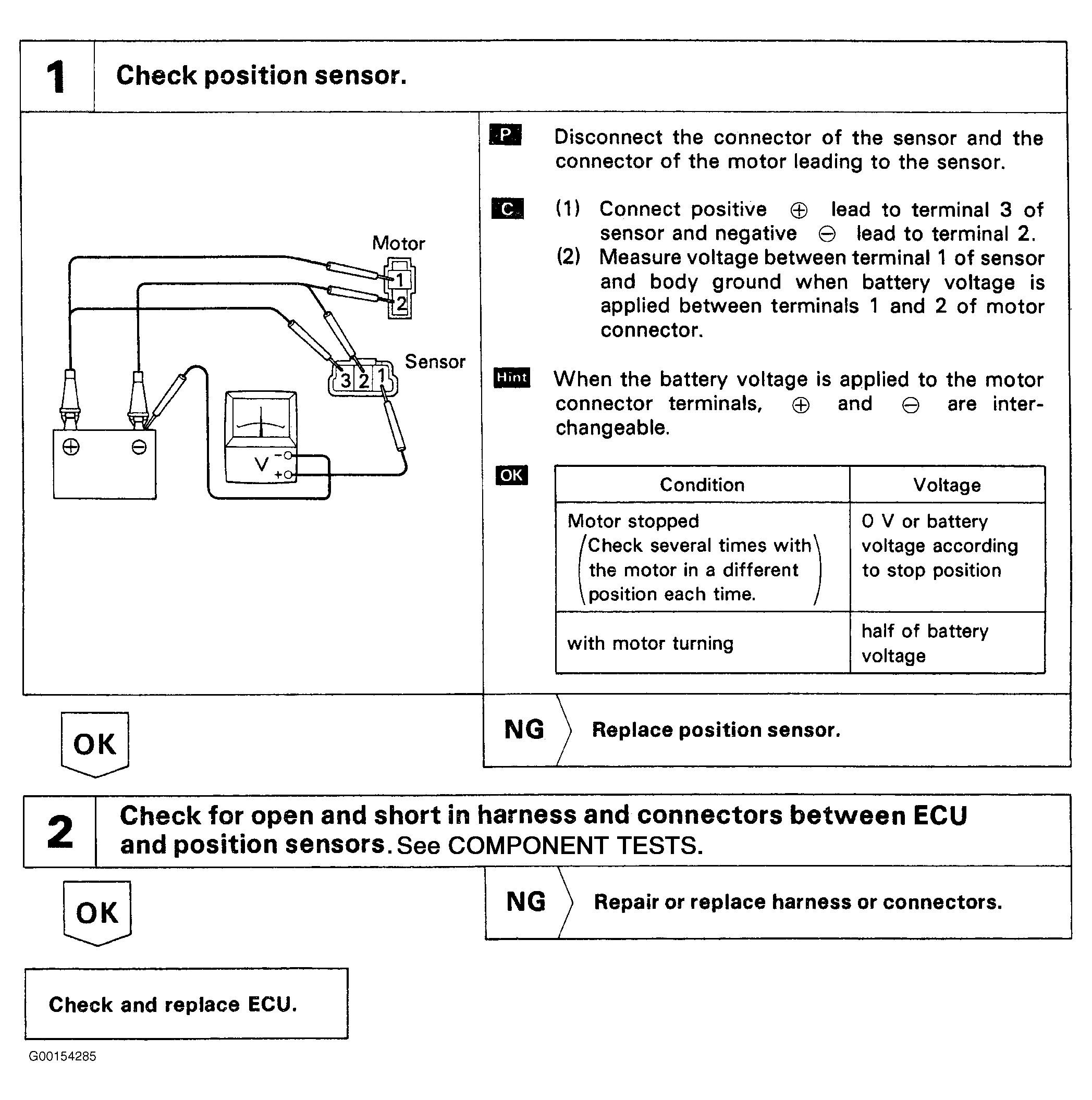

Fig 4: Test G: Position Sensor Circuit (Driver's Seat - 4 Of 4)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
