Steering Control Diagram - Column Lock
For control diagram of column lock, see
Fig 1
.

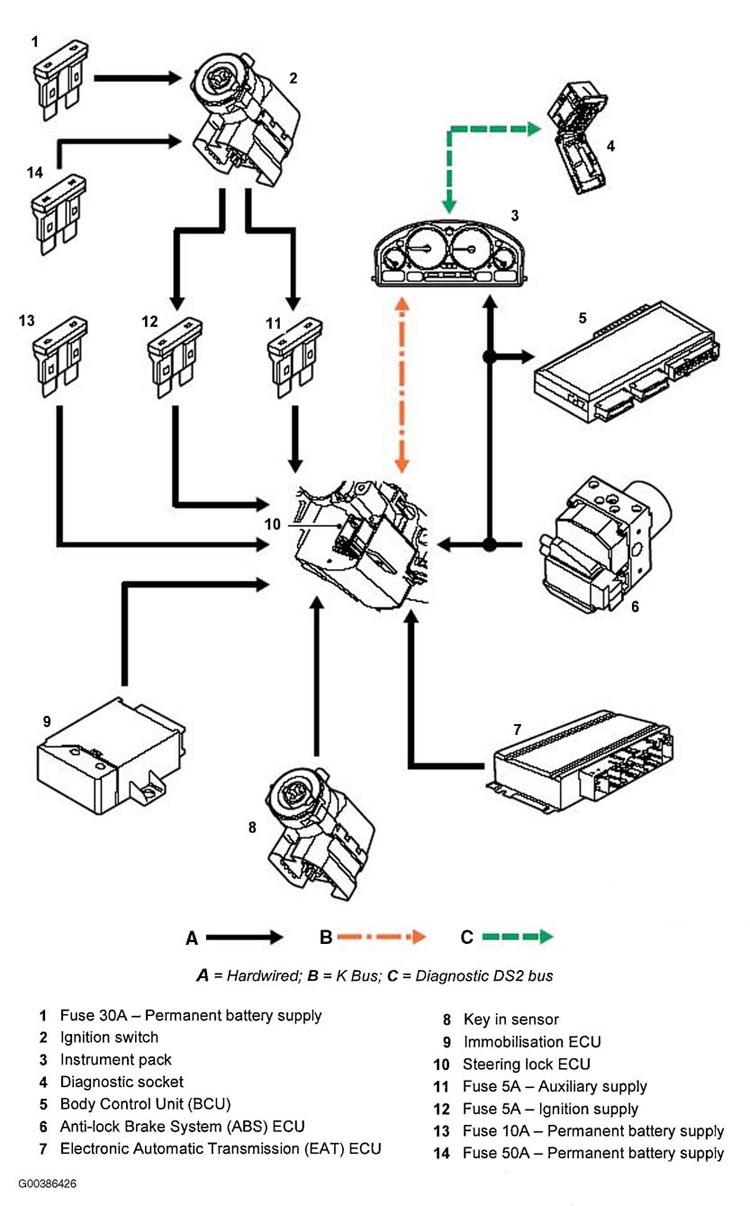

Fig 1: Steering Control Diagram - Column Lock
Courtesy of LAND ROVER NORTH AMERICA, INC.
