ESC Operation Mode

  1. STEP 1

    The ESC analyzes the intention of the driver.

    Fig 1: ESC Operation Diagram (STEP 1)
    G09773573Courtesy of KIA MOTORS AMERICA, INC.
  2. STEP 2

    It analyzes the movement of the ESC vehicle.

    Fig 2: ESC Operation Diagram (STEP 2)
    G09773574Courtesy of KIA MOTORS AMERICA, INC.
  3. STEP 3

    The HECU calculates the required strategy, then actuates the appropriate valves and sends torque control requests via CAN to maintain vehicle stability.



  1. ESC Non-operation-Normal braking.
      Inlet valve (IV) Outlet valve (OV) Traction Control Valve (TCV) High pressure switch valve (HSV) Return pump
    Normal braking Open Close Open Close OFF

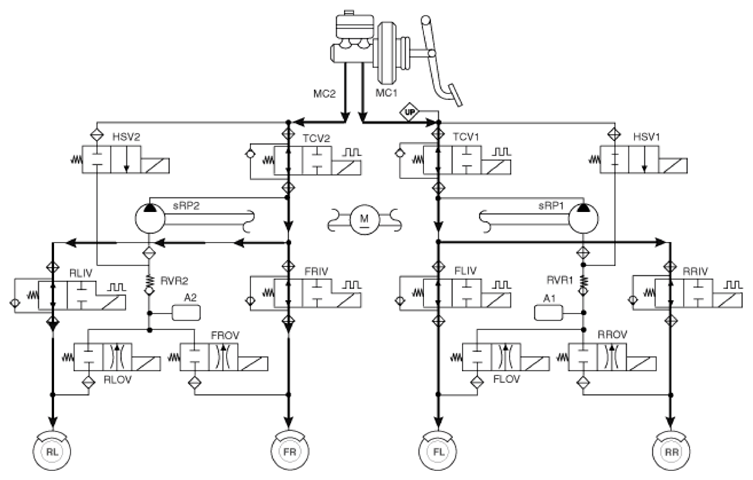

    Fig 1: ESC - Circuit Diagram (ESC Non-Operation-Normal Braking)
    G09773575Courtesy of KIA MOTORS AMERICA, INC.
    NOTE: IV: Inlet Valve
    OV: Outlet Valve
    RL: Rear left wheel
    FR: Front right wheel
    FL: Front left wheel
    RR: Rear right wheel
    RP: Return pump
    TCV: Traction Control Valve
    HSV: High Pressure Switch Value
  2. ESC Increase Mode
      Inlet valve (IV) Outlet valve (OV) Traction Control Valve (TCV) High pressure switch valve (HSV) Return pump
    Normal braking Open Close Close (Partial) Open ON (Motor speed control)

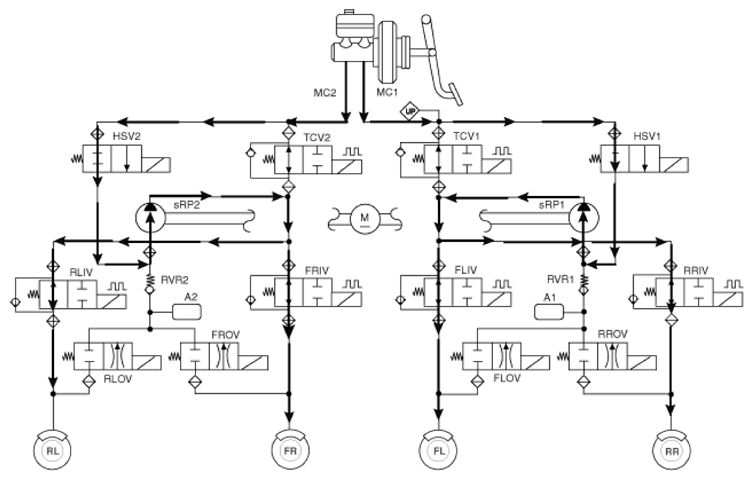

    Fig 2: ESC - Circuit Diagram (ESC Increase Mode)
    G09773576Courtesy of KIA MOTORS AMERICA, INC.
    NOTE: IV: Inlet Valve
    OV: Outlet Valve
    RL: Rear left wheel
    FR: Front right wheel
    FL: Front left wheel
    RR: Rear right wheel
    RP: Return pump
    TCV: Traction Control Valve
    HSV: High pressure Switch Valve
  3. ESC Hold Mode (FR is only controlled.)
      Inlet valve (IV) Outlet valve (OV) Traction Control Valve (TCV) High pressure switch valve (HSV) Return pump
    Normal braking Close Close Close (Partial) Open OFF

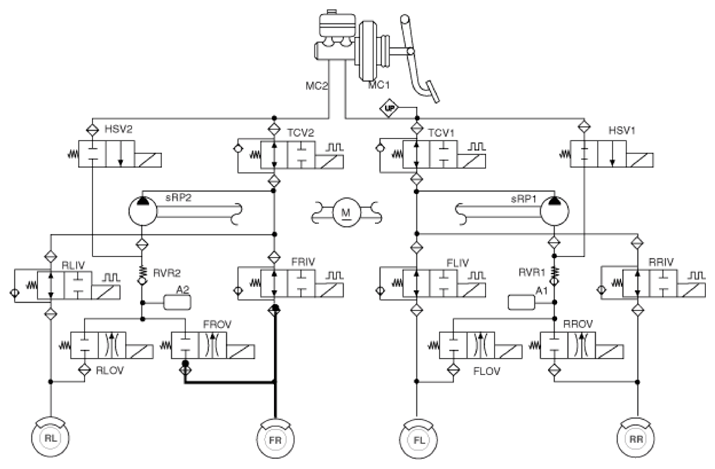

    Fig 3: ESC - Circuit Diagram (ESC Hold Mode FR Only Controlled)
    G09773577Courtesy of KIA MOTORS AMERICA, INC.
    NOTE: IV: Inlet Valve
    OV: Outlet Valve
    RL: Rear left wheel
    FR: Front right wheel
    FL: Front left wheel
    RR: Rear right wheel
    RP: Return pump
    TCV: Traction Control Valve
    HSV: High pressure Switch Valve
  4. ESC Decrease Mode (FR is only controlled)
      Inlet valve (IV) Outlet valve (OV) Traction Control Valve (TCV) High pressure switch valve (HSV) Return pump
    Normal braking Close Open Close (Partial) Open ON (Motor speed low control)

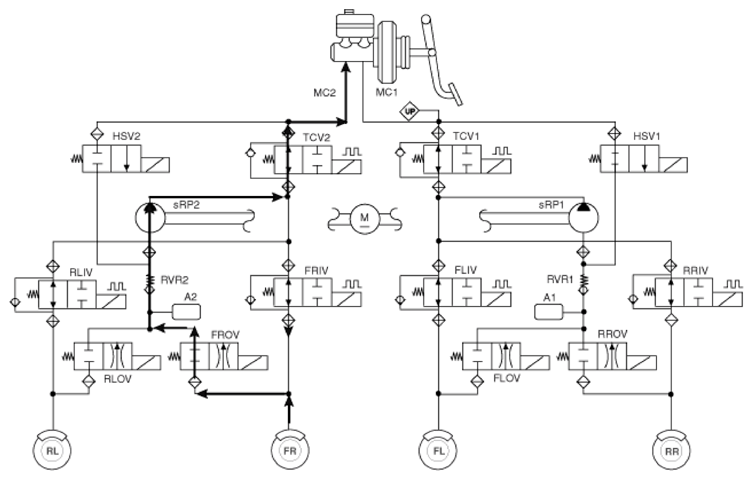

    Fig 4: ESC - Circuit Diagram (ESC Decrease Mode FR Only Controlled)
    G09773578Courtesy of KIA MOTORS AMERICA, INC.
    NOTE: IV: Inlet Valve
    OV: Outlet Valve
    RL: Rear left wheel
    FR: Front right wheel
    FL: Front left wheel
    RR: Rear right wheel
    RP: Return pump
    TCV: Traction Control Valve
    HSV: High pressure Switch Valve
    Fig 5: Identifying ESC/ABS And EBD/Parking Brake Warning Lamp
    G09773579Courtesy of KIA MOTORS AMERICA, INC.
