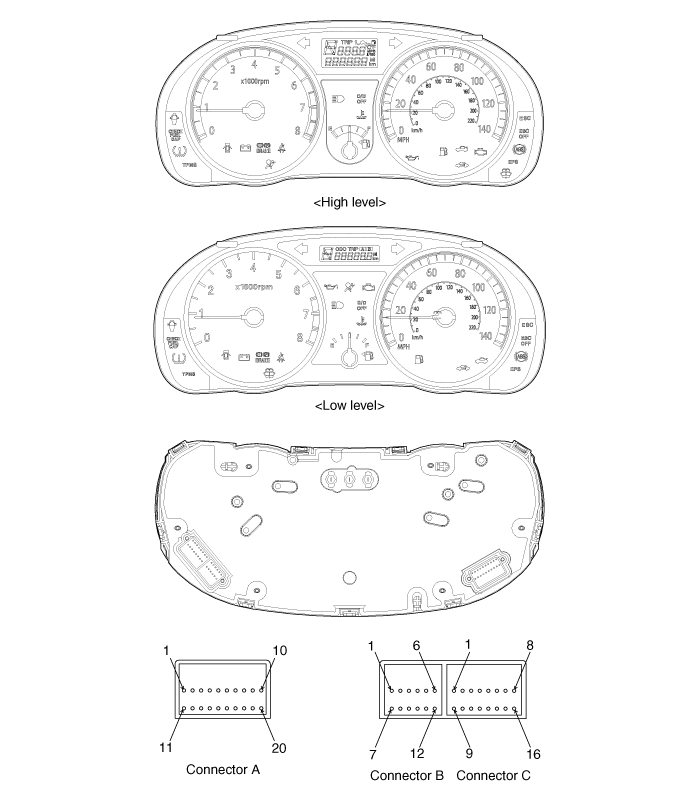

Instrument Cluster: Components
| Pin No. | Connector A | Connector B | Connector C |
|---|---|---|---|
| 1 | - | Oil Pressure | - |
| 2 | - | Airbag Supply(+) | Temp Input- |
| 3 | - | Airbag Input | Fuel Input |
| 4 | Turn Left | Check Engine | Fuel GND |
| 5 | Turn Right | AT-PWM | - |
| 6 | ILL(-) | Alternator | Low Washer |
| 7 | ILL(+) | Power GND | Fuel Cap Open |
| 8 | Door Open | - | - |
| 9 | TPMS | Mode Switch | Fuel Injection |
| 10 | Tire Pressure | AT - P | Tacho Input |
| 11 | IGN + | AT - R | Speed Input |
| 12 | Signal GND | AT - D | ABS/EBD |
| 13 | Battery + | Diagnosis | |
| 14 | O/D Off | Mode Switch GND | |
| 15 | Parking Brake | AT - N | |
| 16 | High Beam GND | Water Separator | |
| 17 | High Beam (+) | ||
| 18 | Trunk Lid Open | ||
| 19 | Seat Belt | ||
| 20 | Immobilizer |
