Sensors And Solenoids

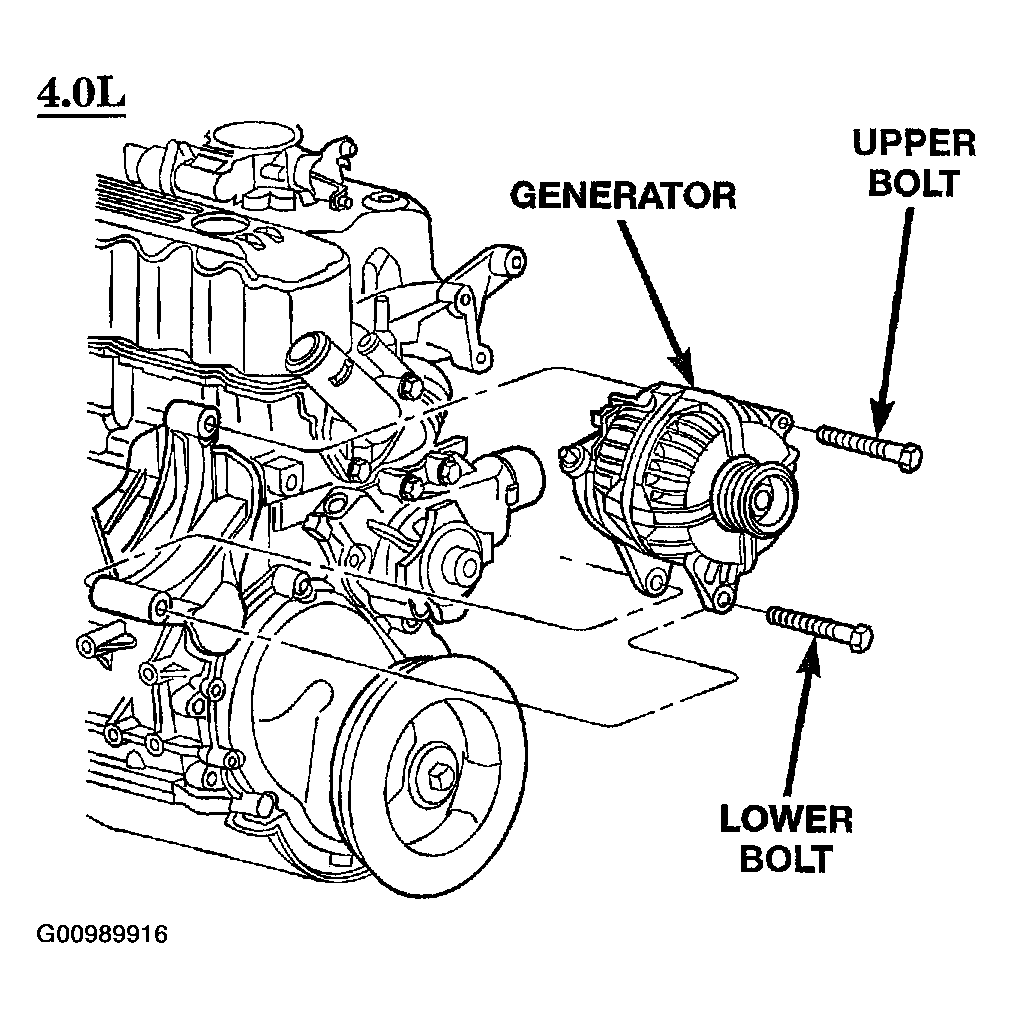

Fig 1: Locating Generator Bolts 4.0L
Courtesy of DAIMLERCHRYSLER CORP.

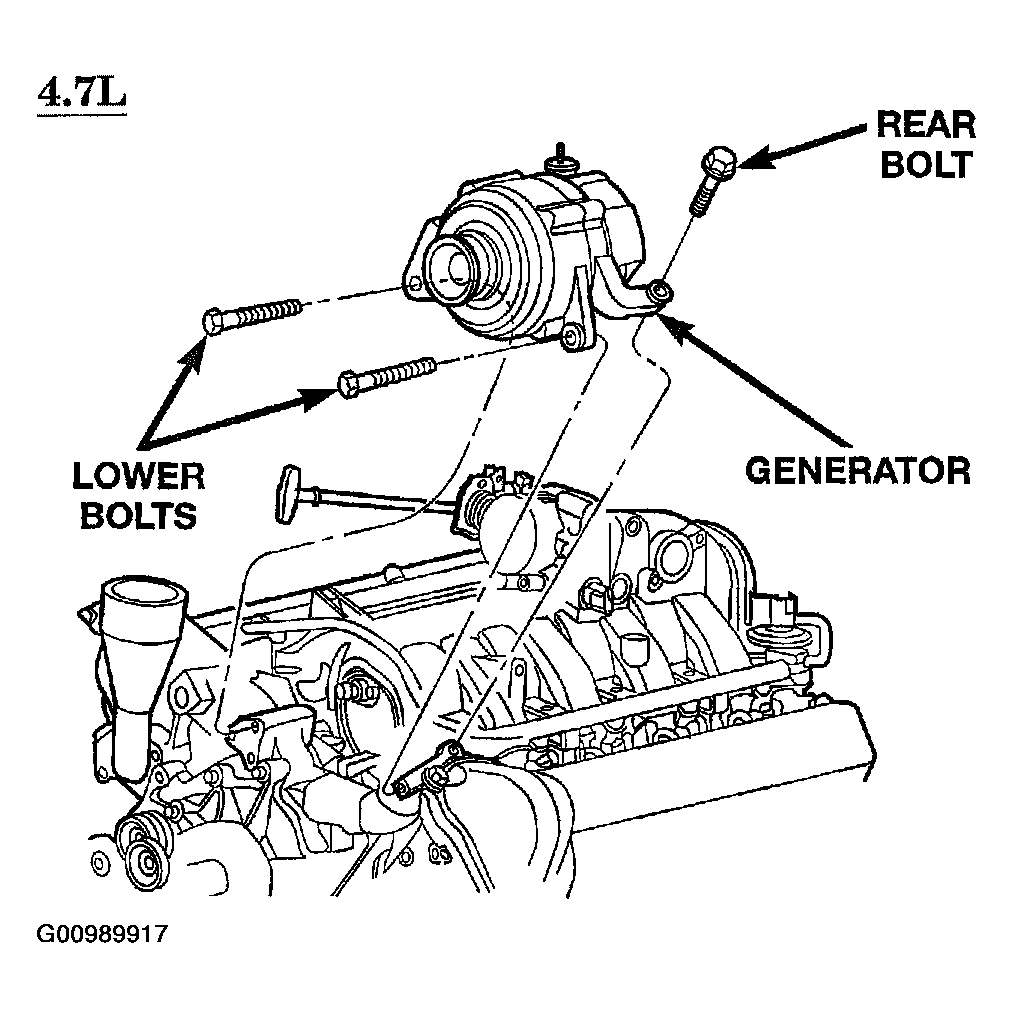

Fig 2: Locating Generators Bolts 4.7L
Courtesy of DAIMLERCHRYSLER CORP.

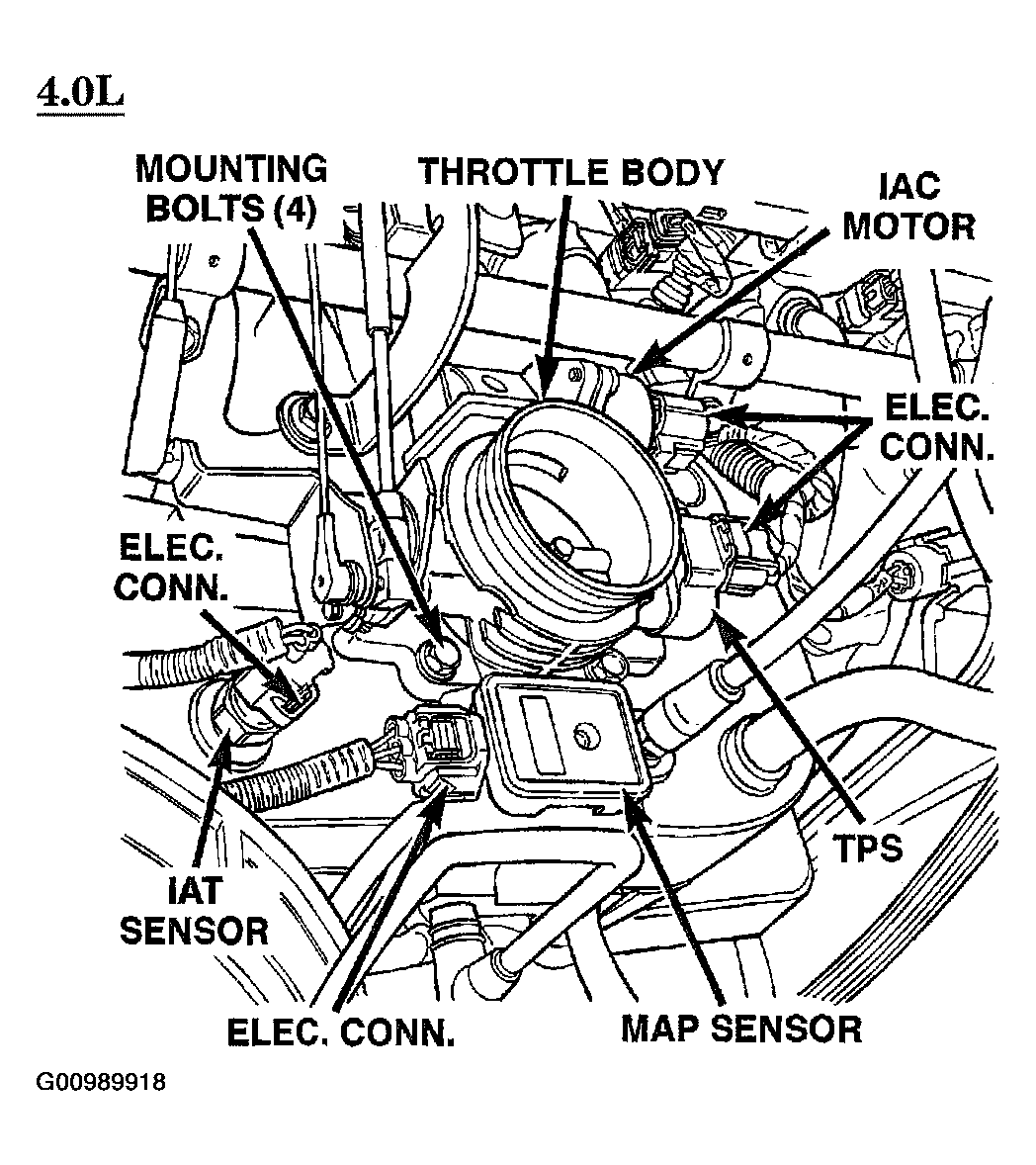

Fig 3: Locating MAP and IAT Sensors
Courtesy of DAIMLERCHRYSLER CORP.
Fig 4: Locating IAT Sensor 4.7L
Courtesy of DAIMLERCHRYSLER CORP.

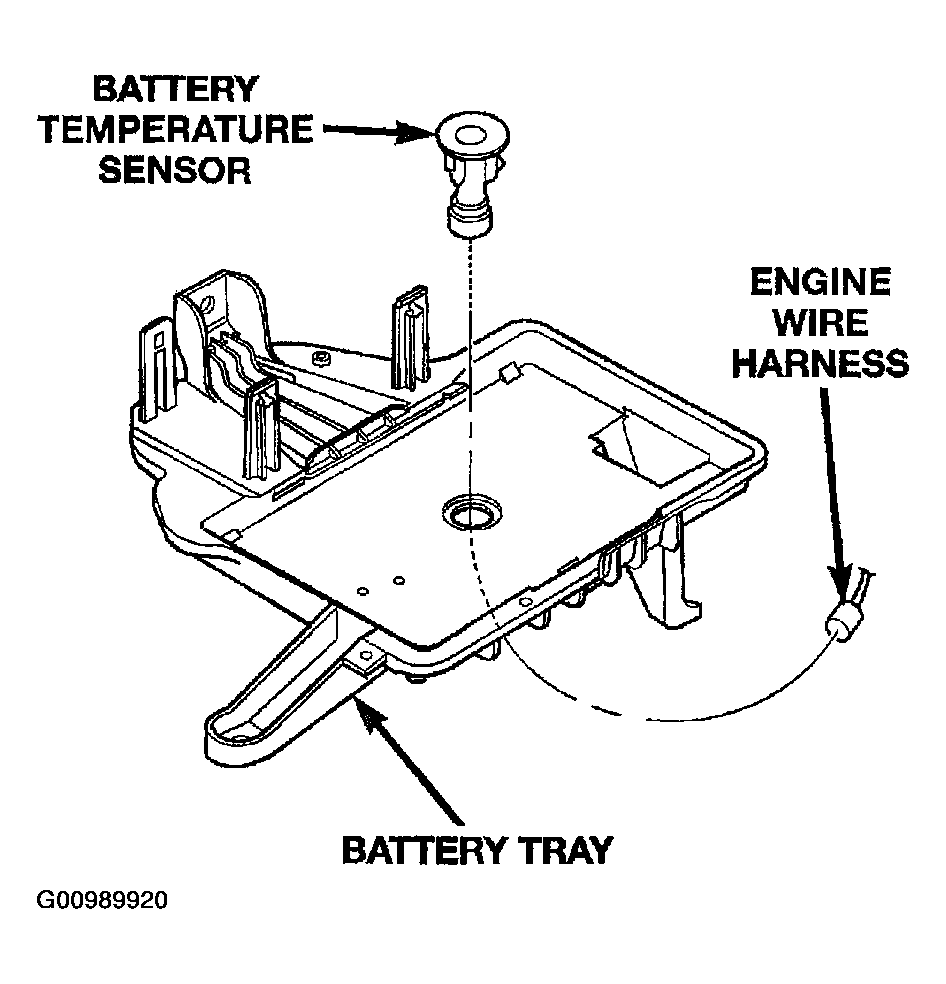

Fig 5: Locating Battery Temperature Sensor
Courtesy of DAIMLERCHRYSLER CORP.

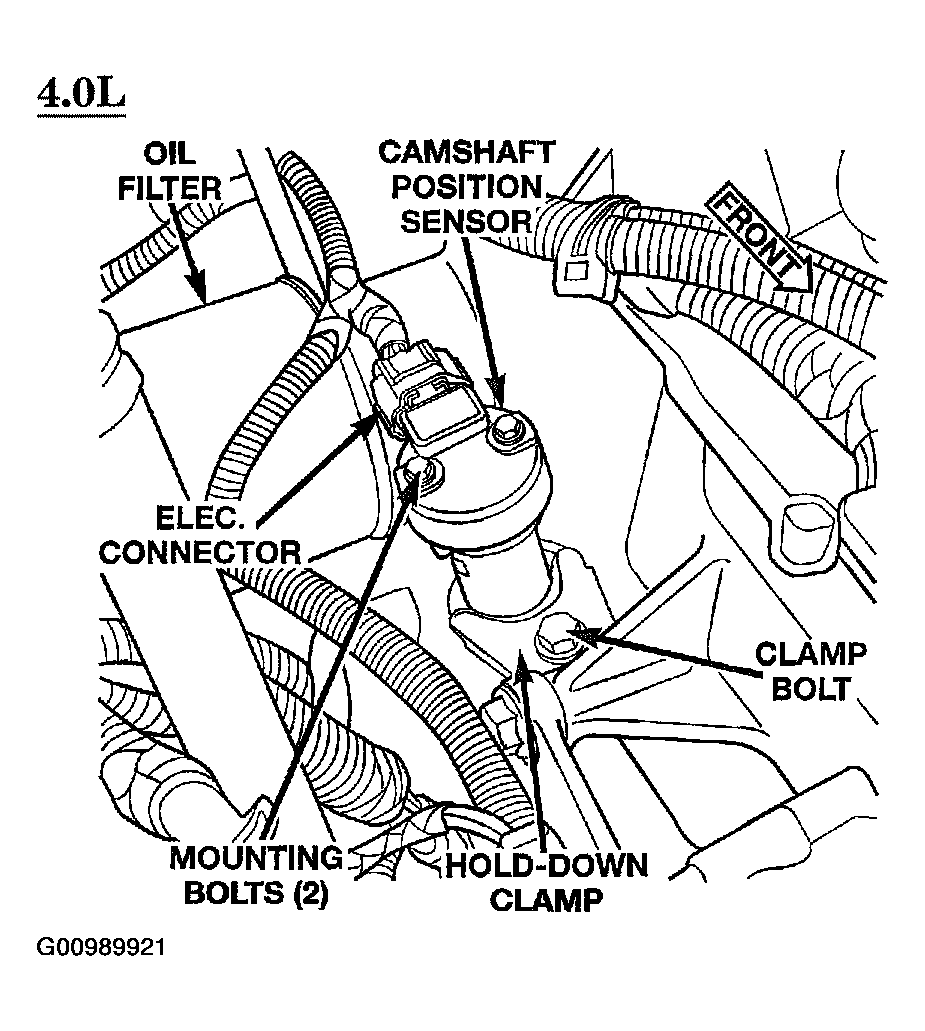

Fig 6: Locating Camshaft Position Sensor 4.0L
Courtesy of DAIMLERCHRYSLER CORP.

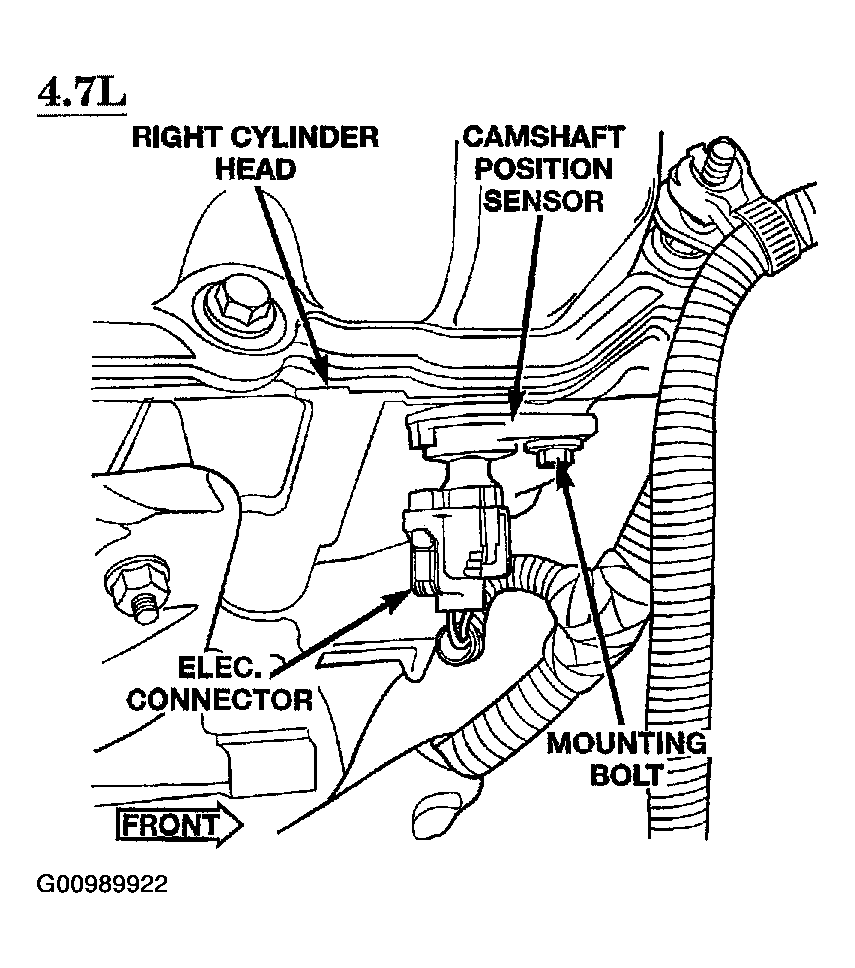

Fig 7: Locating Camshaft Position Sensor 4.7L
Courtesy of DAIMLERCHRYSLER CORP.

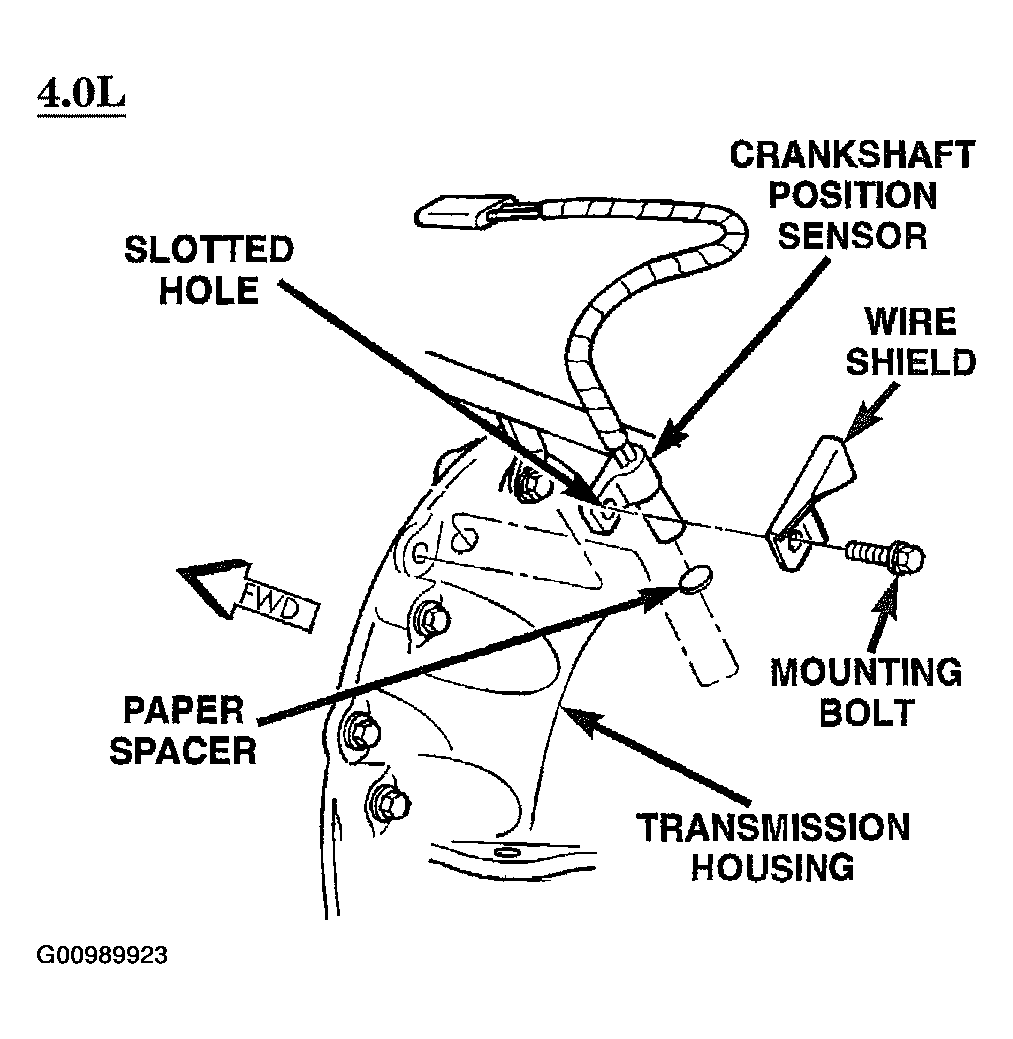

Fig 8: Locating Crankshaft Position Sensor 4.0L
Courtesy of DAIMLERCHRYSLER CORP.

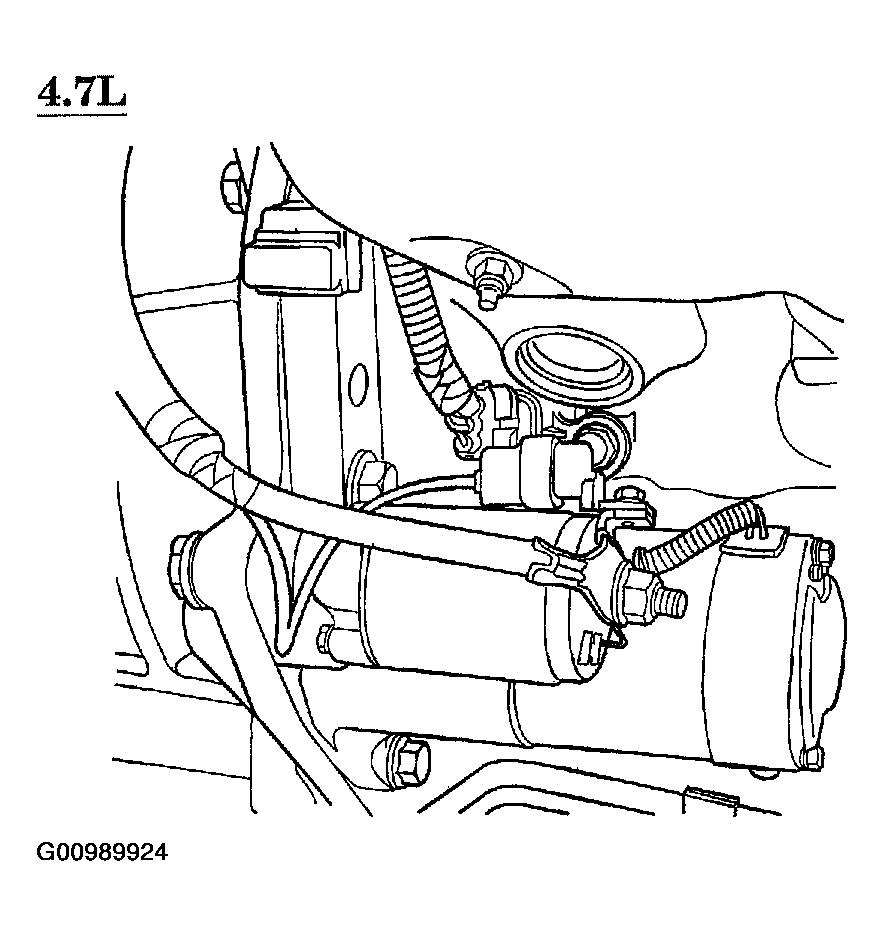

Fig 9: Locating Starter Solenoid 4.7L
Courtesy of DAIMLERCHRYSLER CORP.

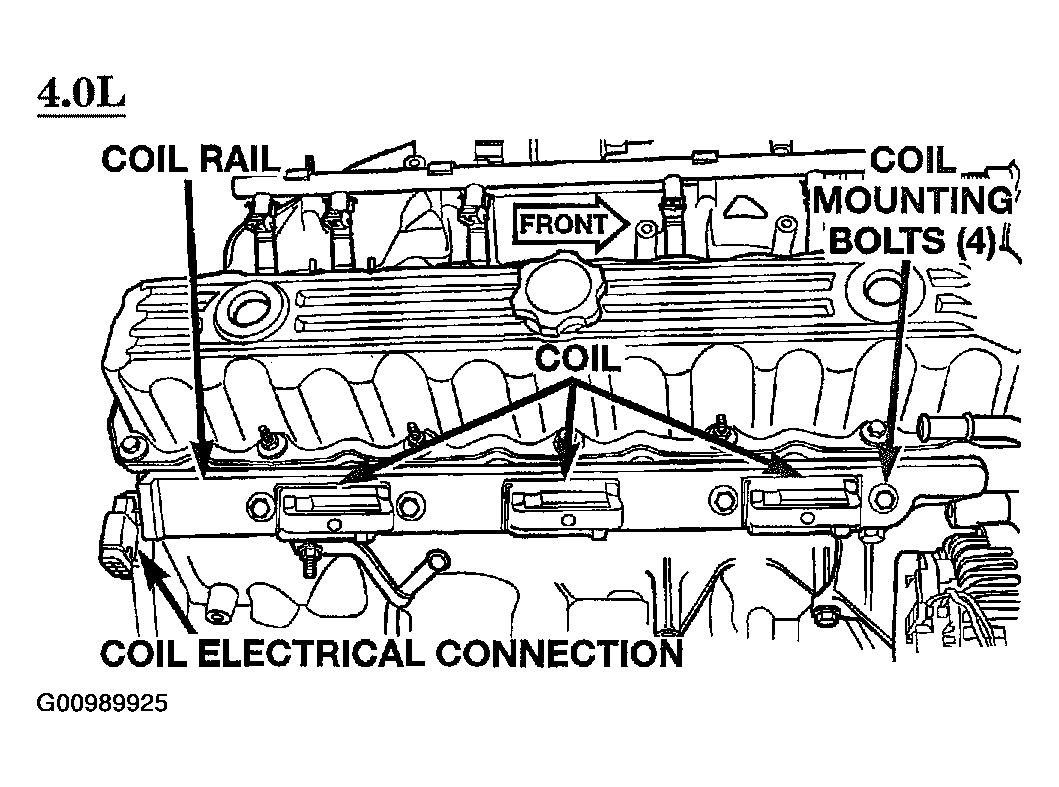

Fig 10: Locating Coil Rail and Electrical Connections 4.0L
Courtesy of DAIMLERCHRYSLER CORP.
Fig 11: Locating Ignition Coil
Courtesy of DAIMLERCHRYSLER CORP.

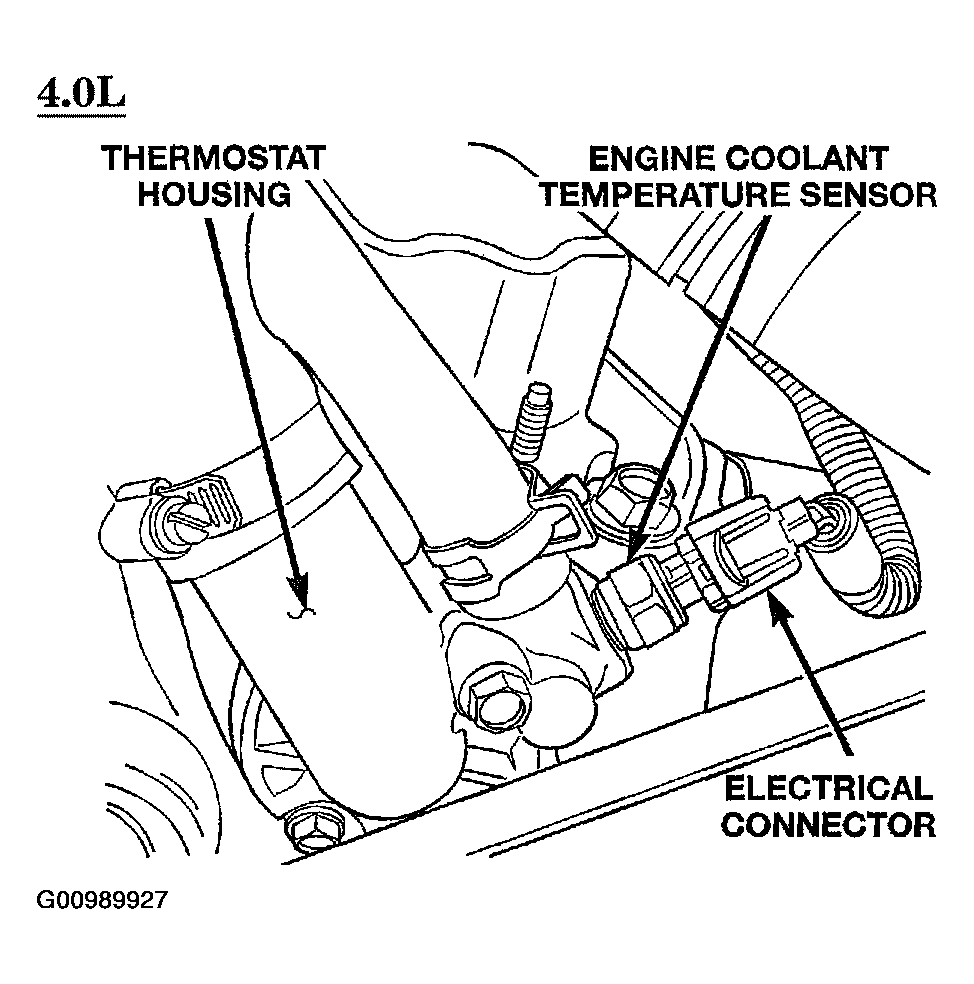

Fig 12: Locating Engine Coolant Temperature Sensor 4.0L
Courtesy of DAIMLERCHRYSLER CORP.

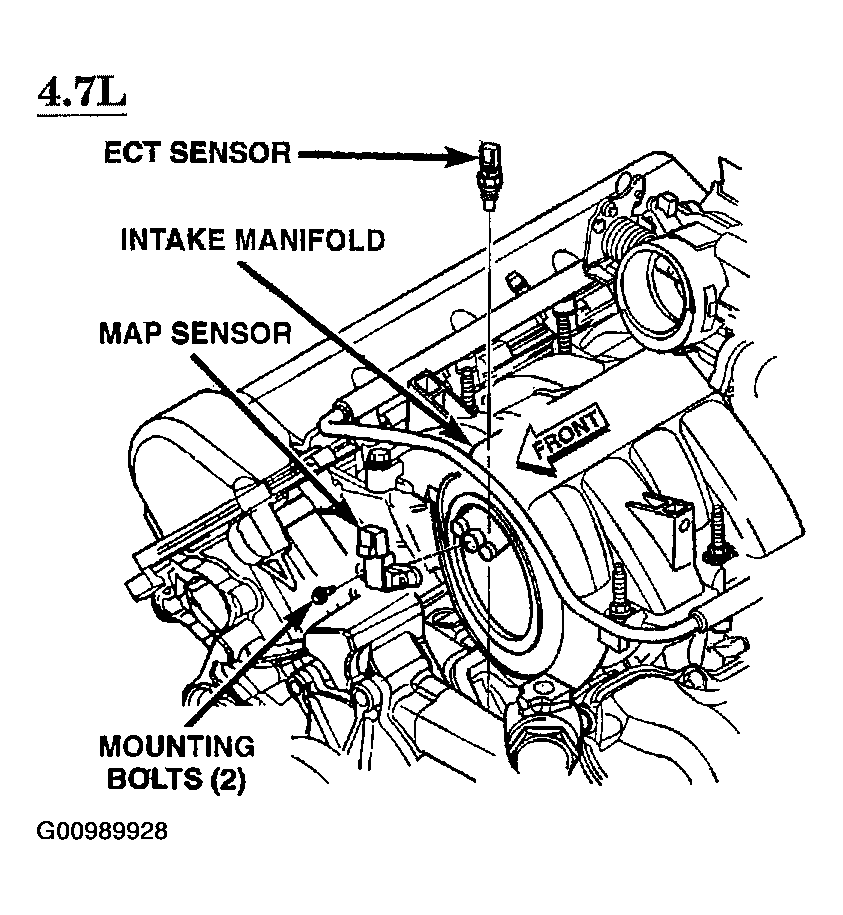

Fig 13: Locating ECT and MAP Sensors 4.7 L
Courtesy of DAIMLERCHRYSLER CORP.

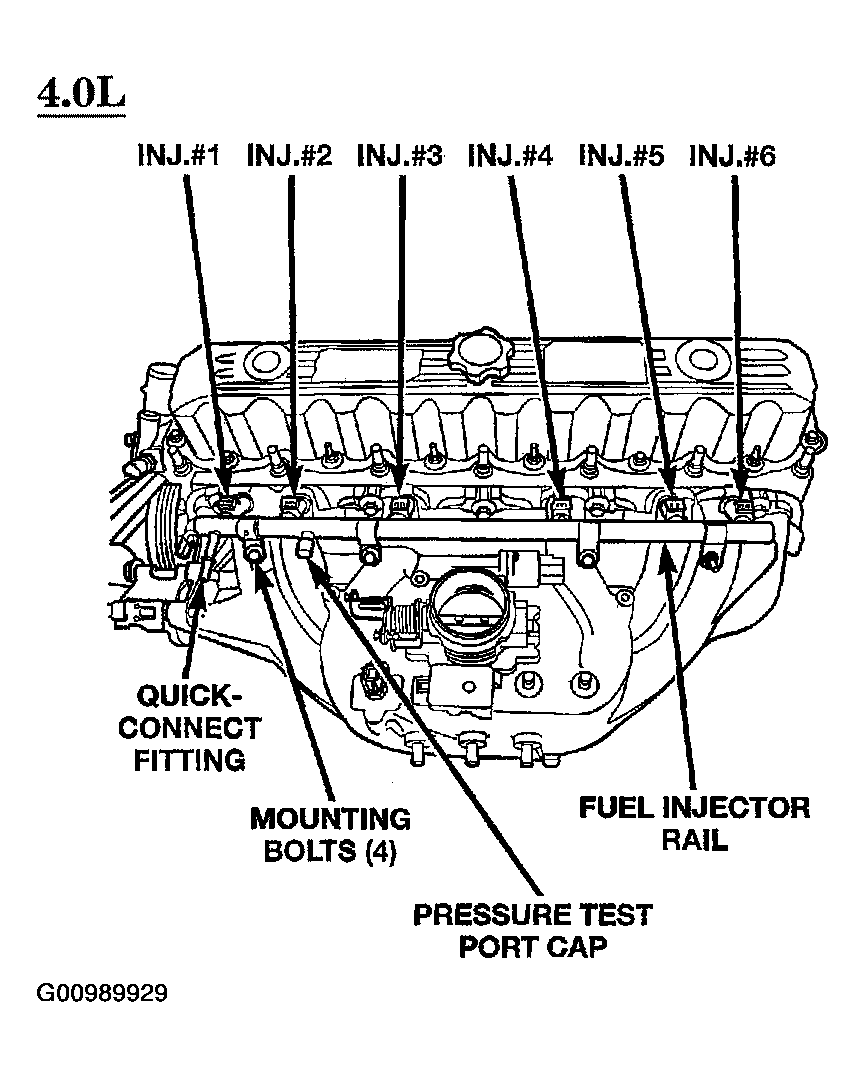

Fig 14: Locating Fuel Injectors 4.0 L
Courtesy of DAIMLERCHRYSLER CORP.

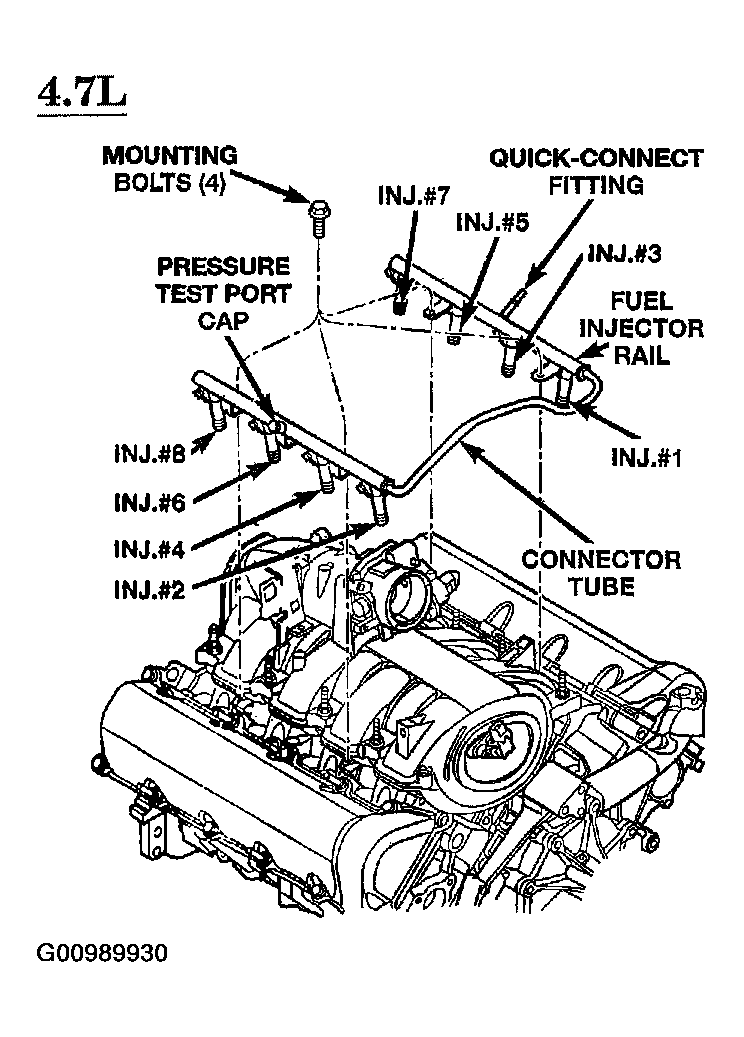

Fig 15: Locating Fuel Injectors 4.7L
Courtesy of DAIMLERCHRYSLER CORP.

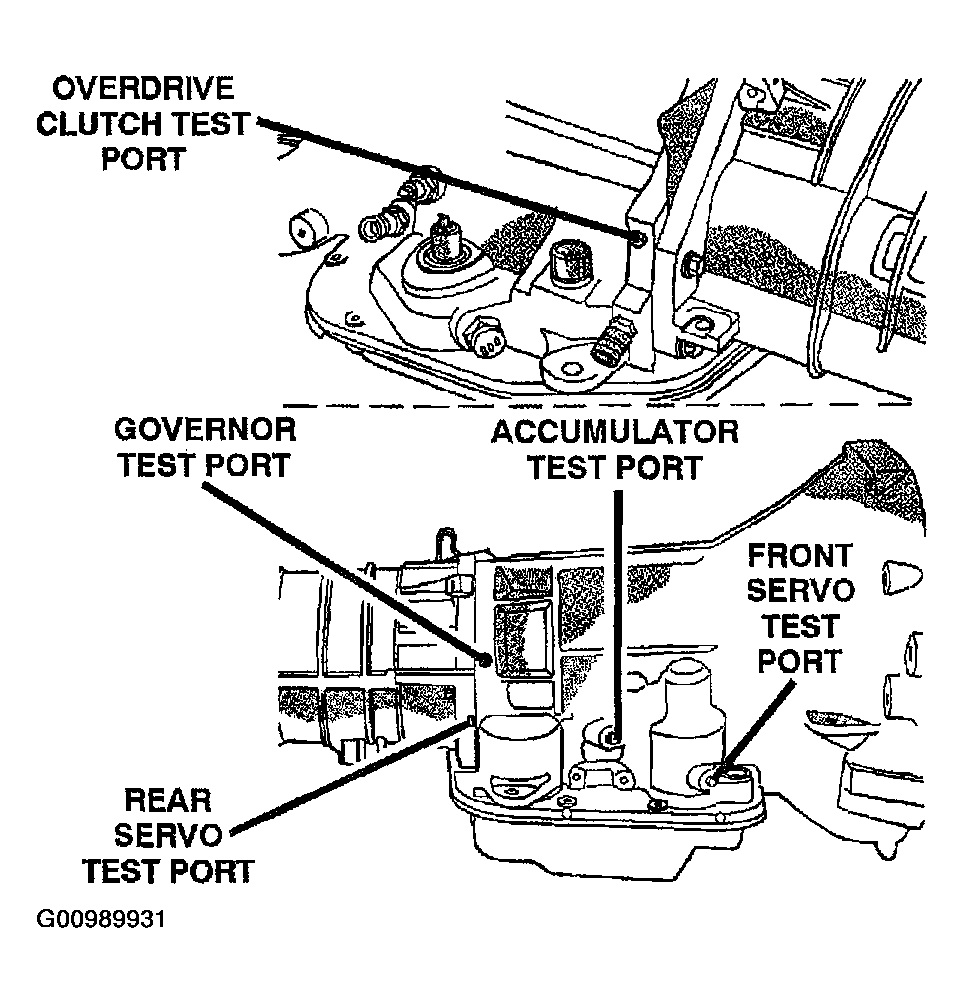

Fig 16: Locating Test Ports
Courtesy of DAIMLERCHRYSLER CORP.

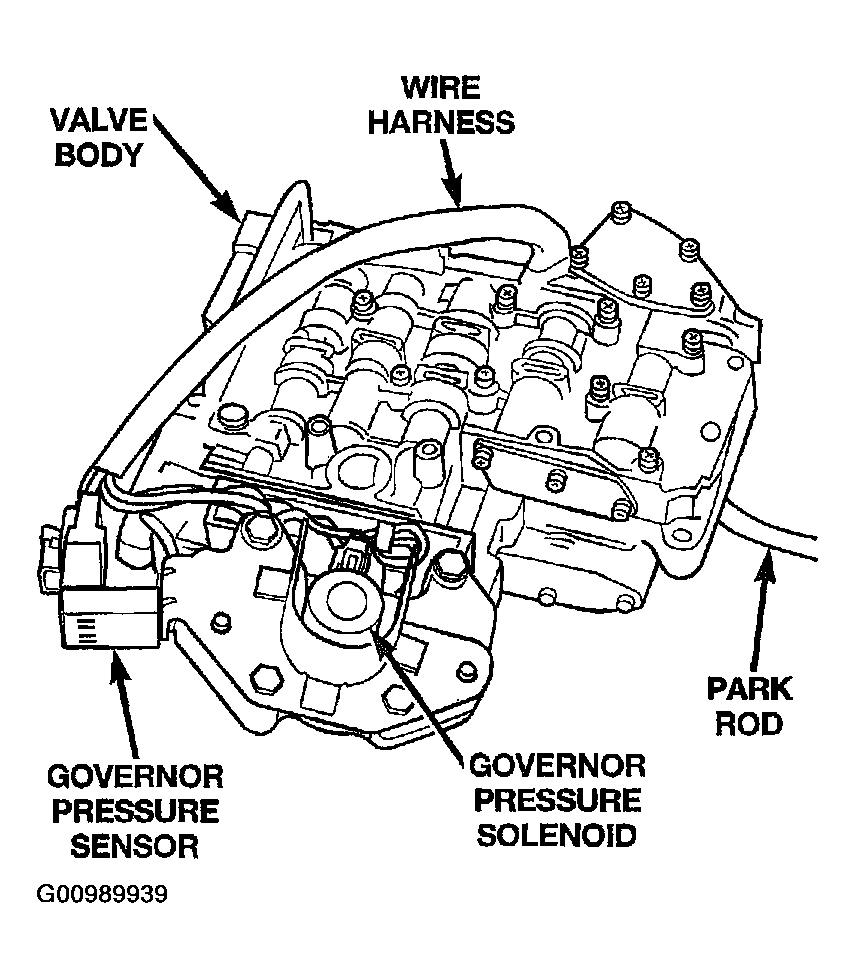

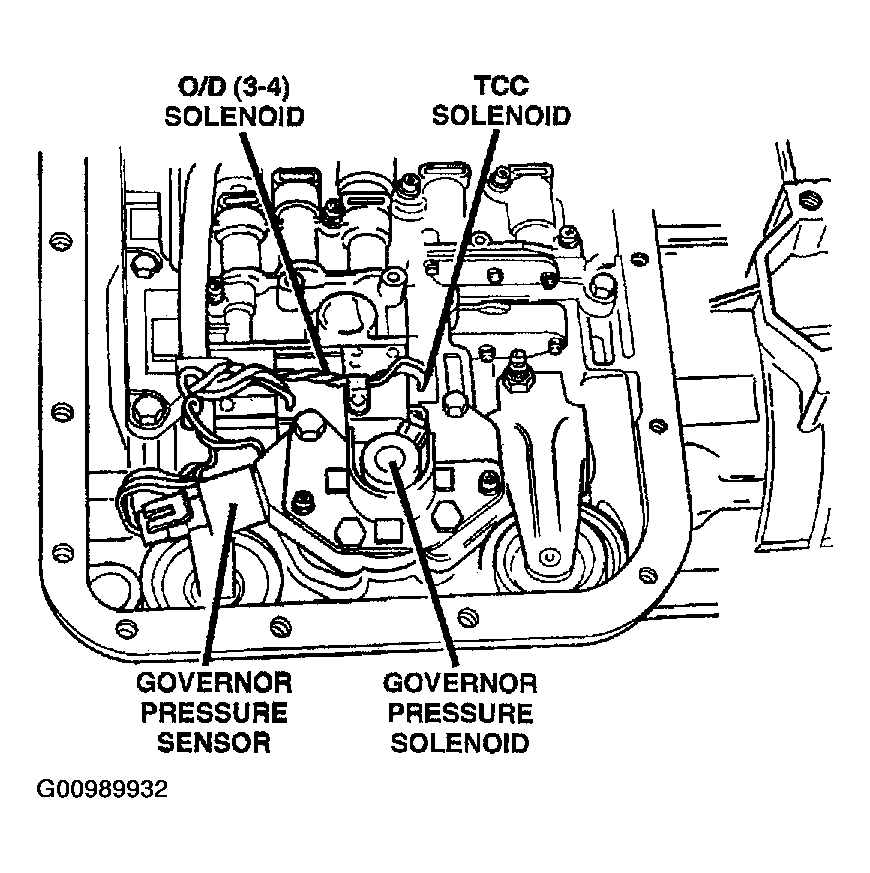

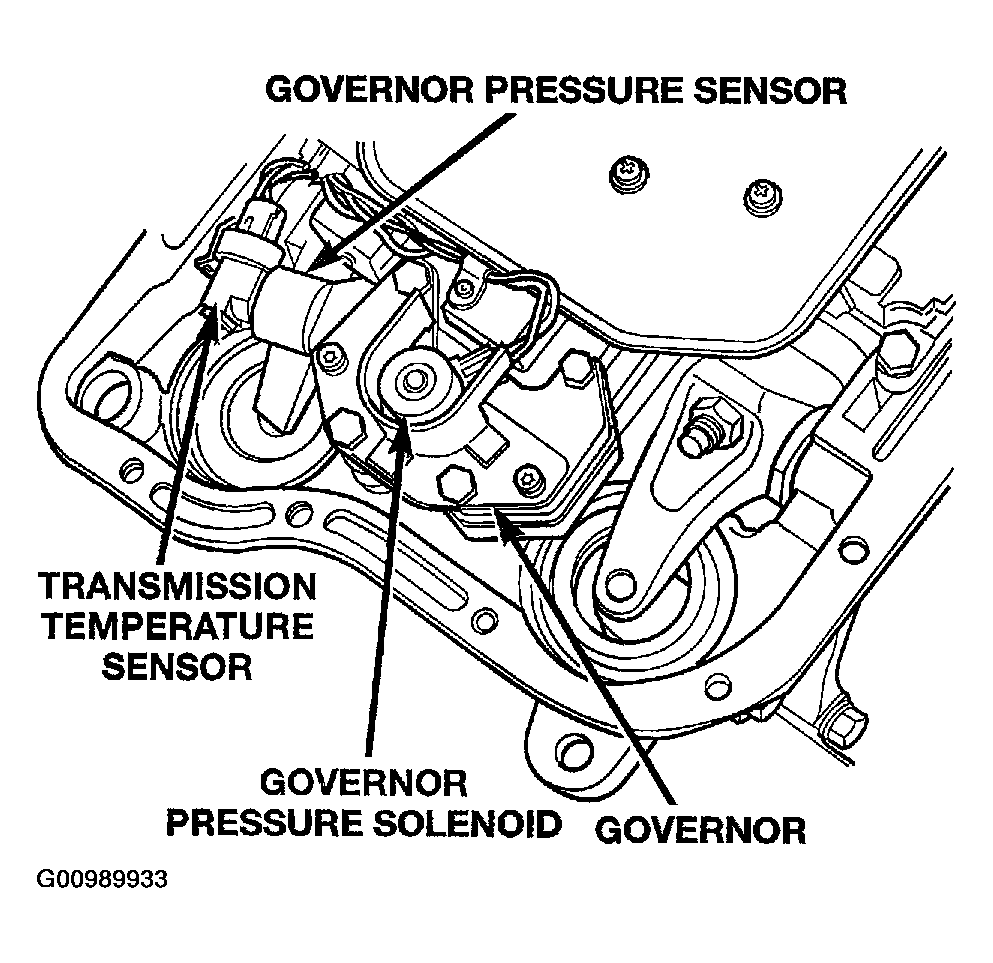

Fig 17: Locating Govenor Pressures Sensor And Solenoid
Courtesy of DAIMLERCHRYSLER CORP.
Fig 18: Locating Transmission Temperature Sensor
Courtesy of DAIMLERCHRYSLER CORP.

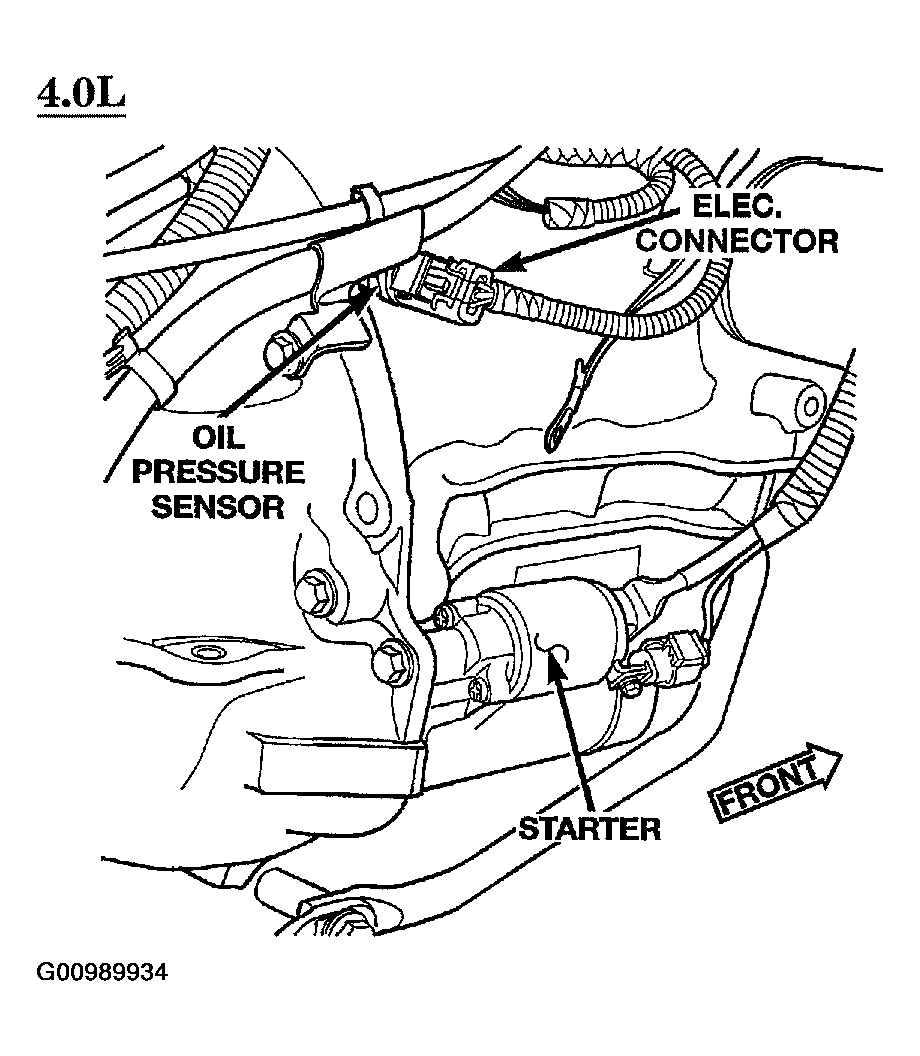

Fig 19: Locating Oil Pressure Sensor 4.0L
Courtesy of DAIMLERCHRYSLER CORP.

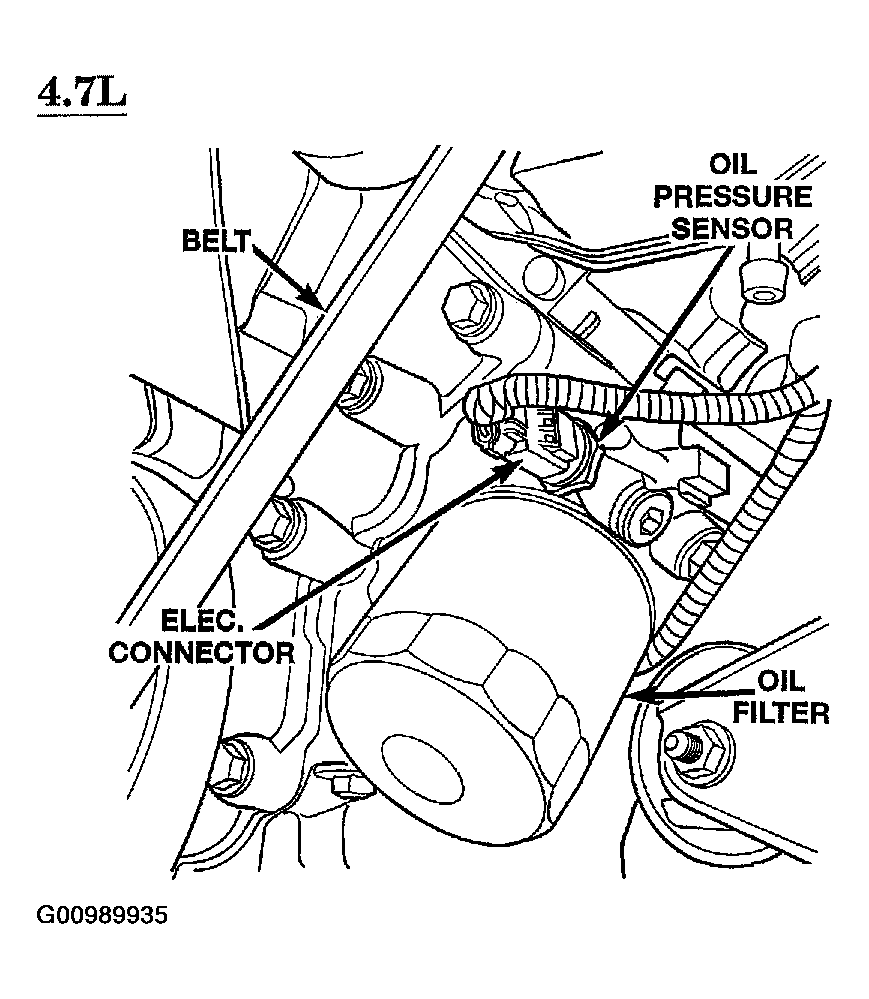

Fig 20: Locating Oil Pressure Sensor 4.7L
Courtesy of DAIMLERCHRYSLER CORP.

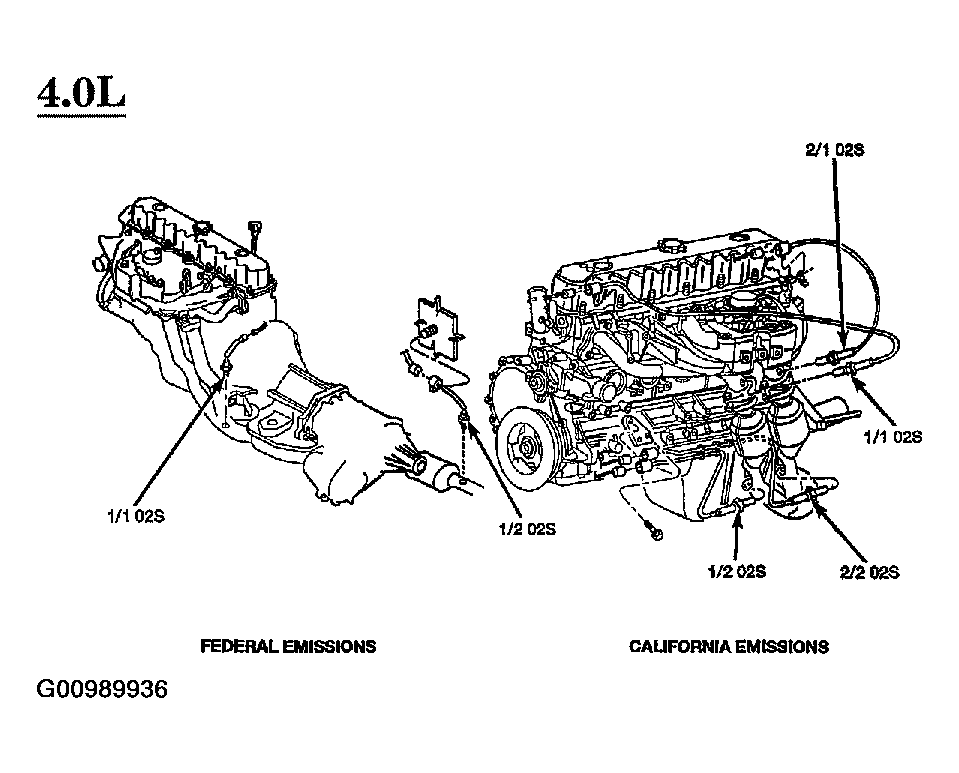

Fig 21: Locating O2 Sensors 4.0L
Courtesy of DAIMLERCHRYSLER CORP.

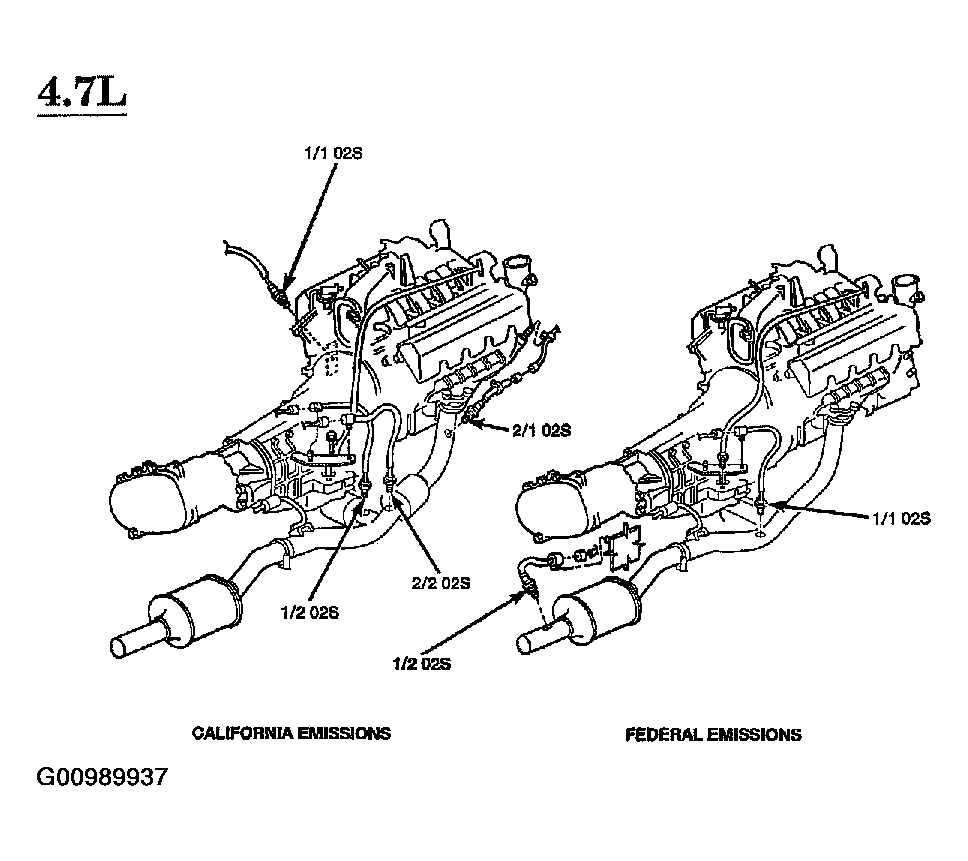

Fig 22: Locating O2 Sensors 4.7L
Courtesy of DAIMLERCHRYSLER CORP.

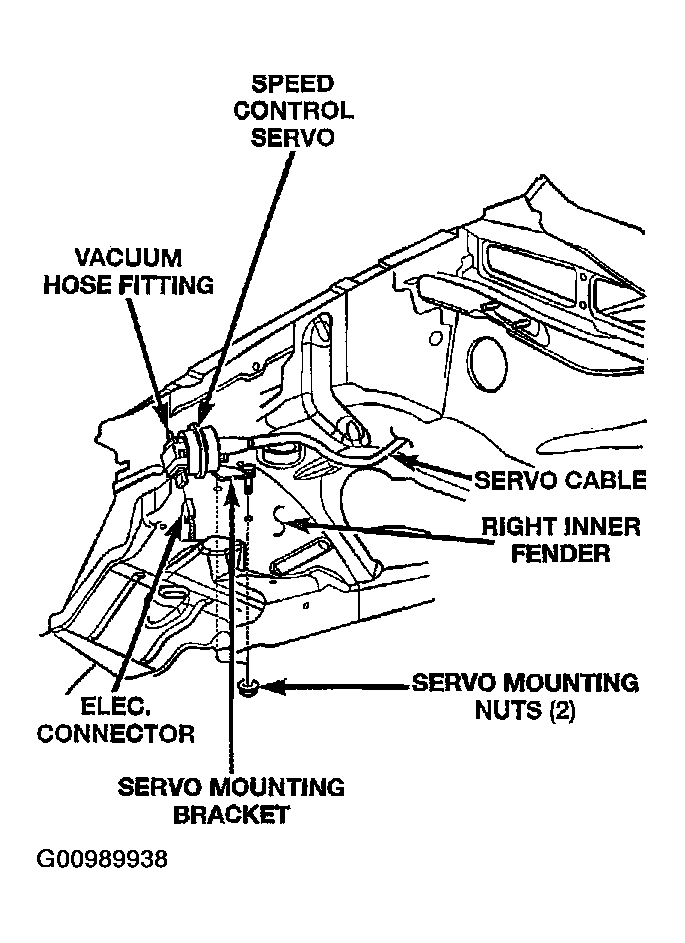

Fig 23: Locating Speed Control Servo
Courtesy of DAIMLERCHRYSLER CORP.
Fig 24: Locating Governor Pressure Sensor
Courtesy of DAIMLERCHRYSLER CORP.
Fig 25: Locating Transmission Range Sensor
Courtesy of DAIMLERCHRYSLER CORP.

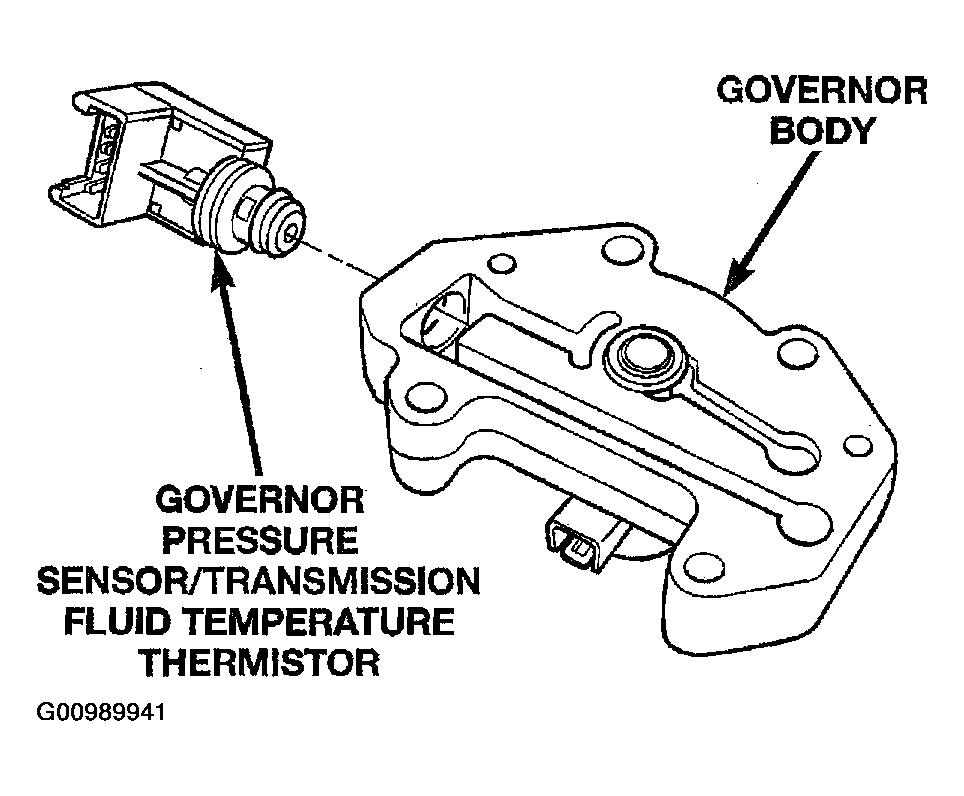

Fig 26: Identifying Governor Pressure Sensor/ Transmission Fluid Temperature Thermistor
Courtesy of DAIMLERCHRYSLER CORP.

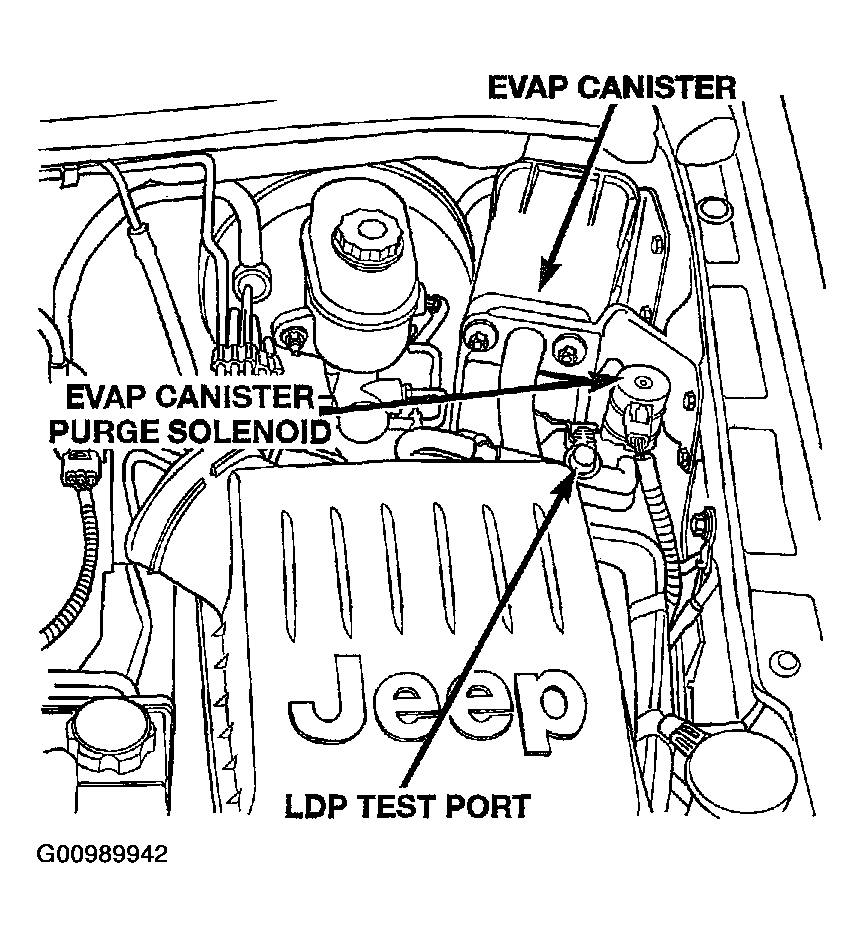

Fig 27: Locating EVAP Canister Purge Solenoid
Courtesy of DAIMLERCHRYSLER CORP.

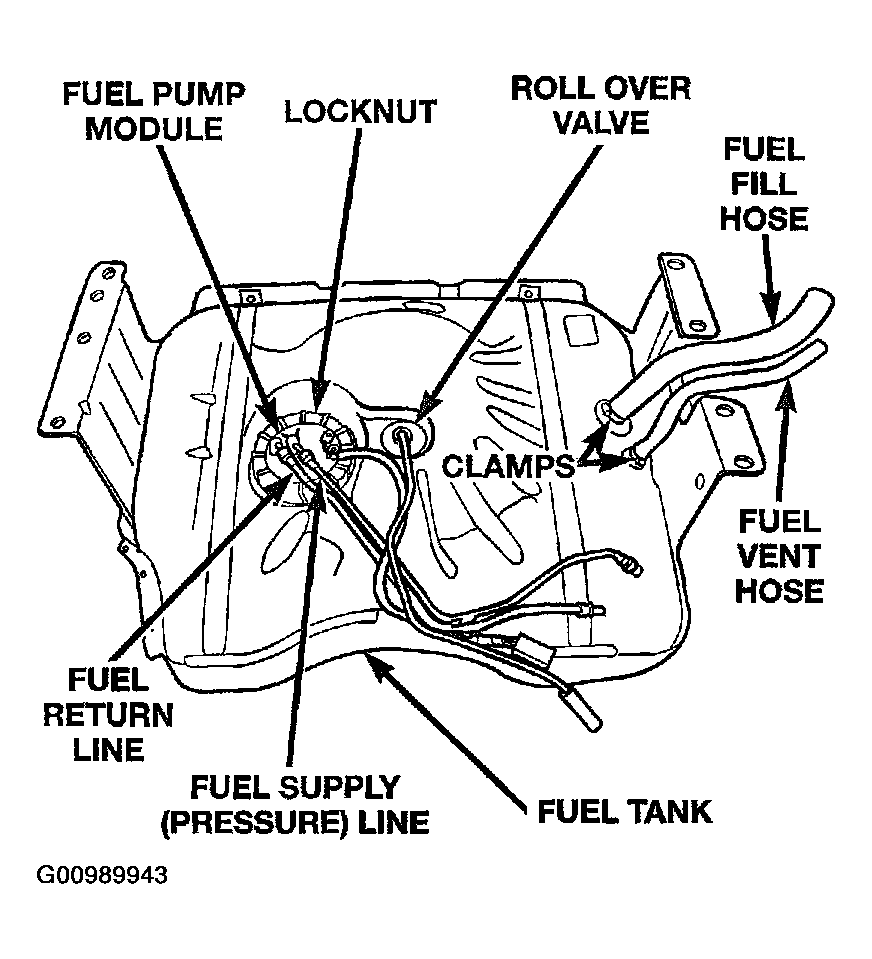

Fig 28: Locating Fuel Pump Module
Courtesy of DAIMLERCHRYSLER CORP.

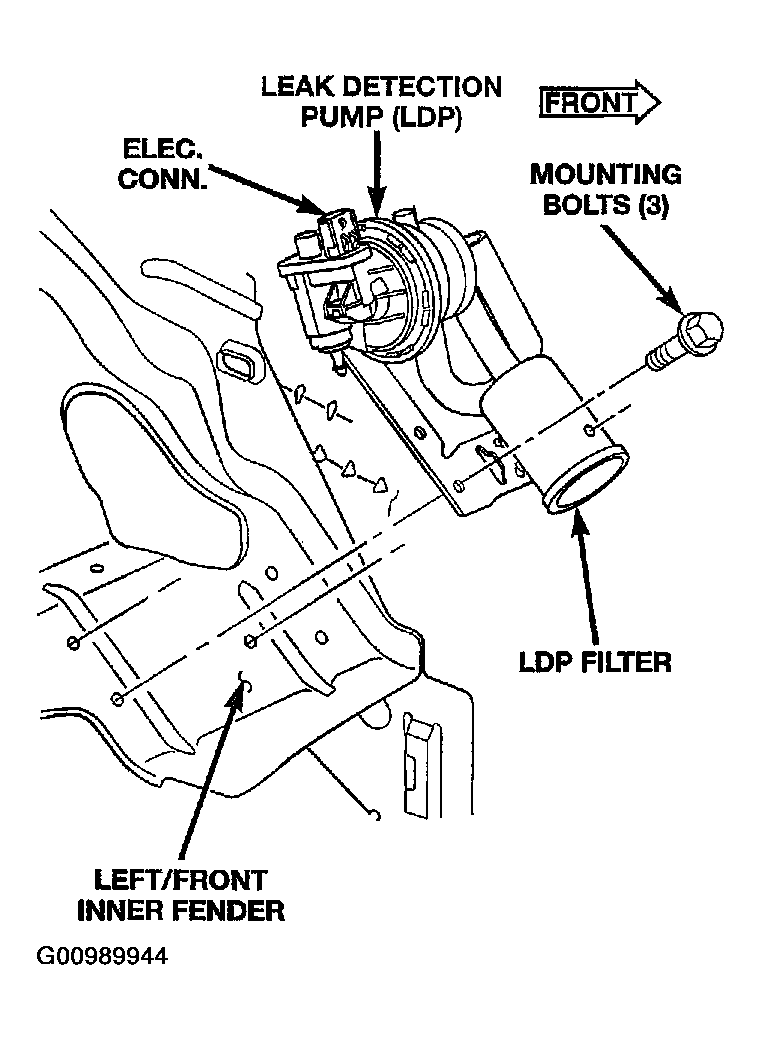

Fig 29: Locating Leak Detection Pump
Courtesy of DAIMLERCHRYSLER CORP.

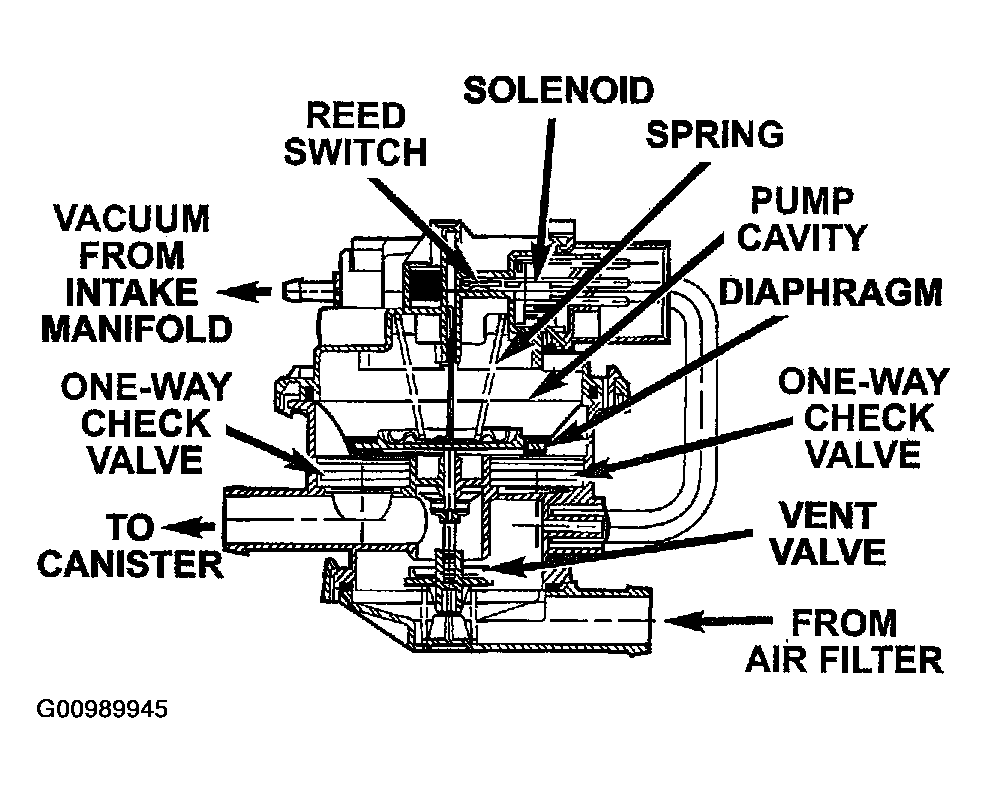

Fig 30: Locating Check Valves
Courtesy of DAIMLERCHRYSLER CORP.

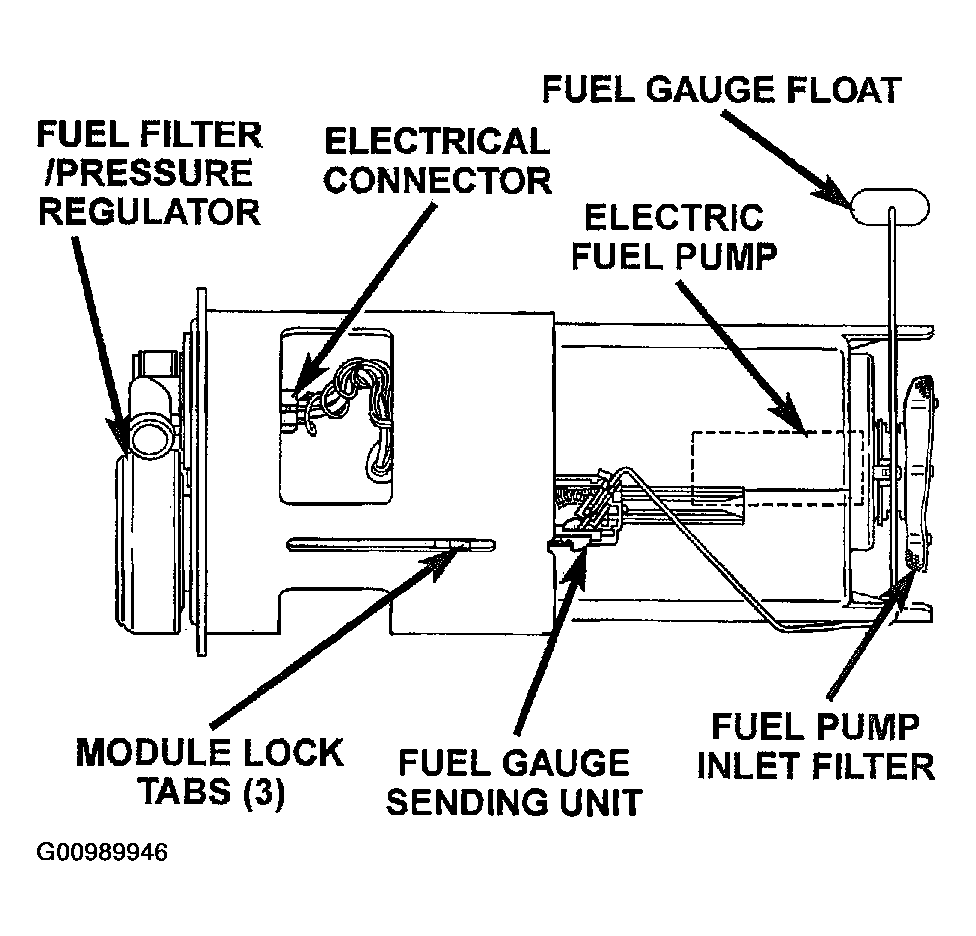

Fig 31: Locating Fuel Pump Components
Courtesy of DAIMLERCHRYSLER CORP.

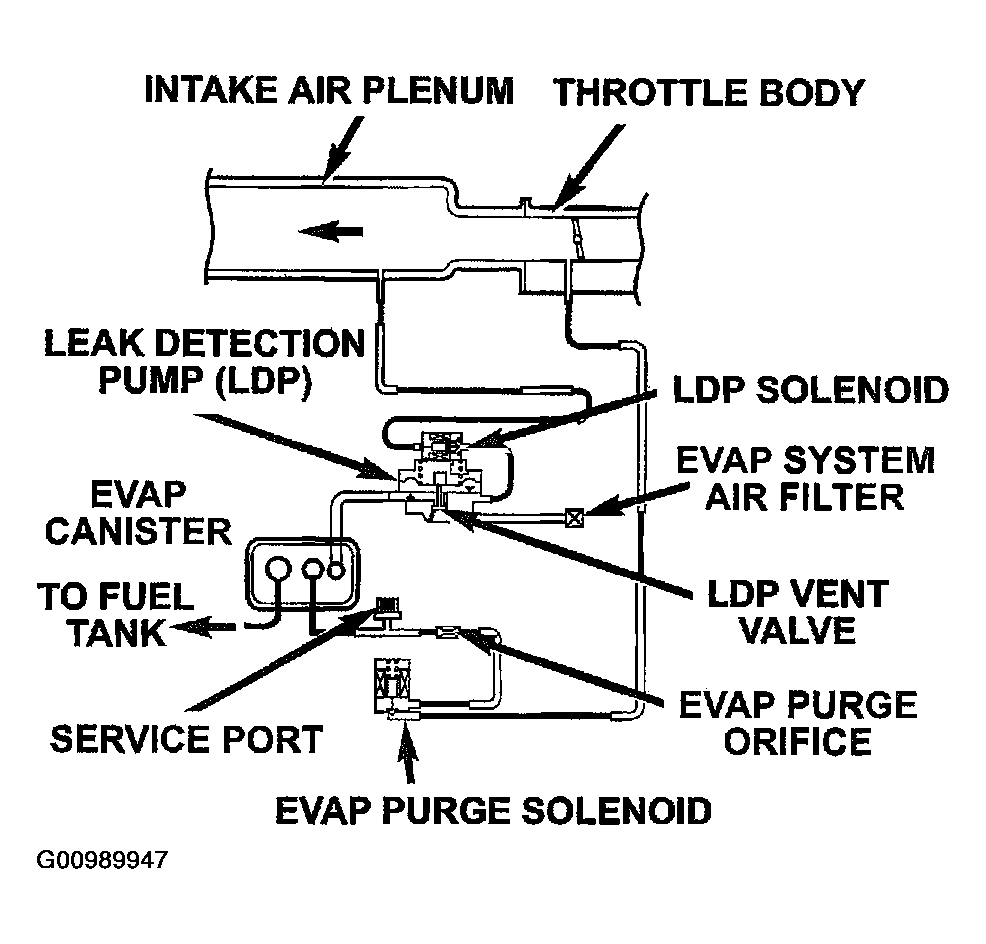

Fig 32: Locating LDP Solenoid
Courtesy of DAIMLERCHRYSLER CORP.

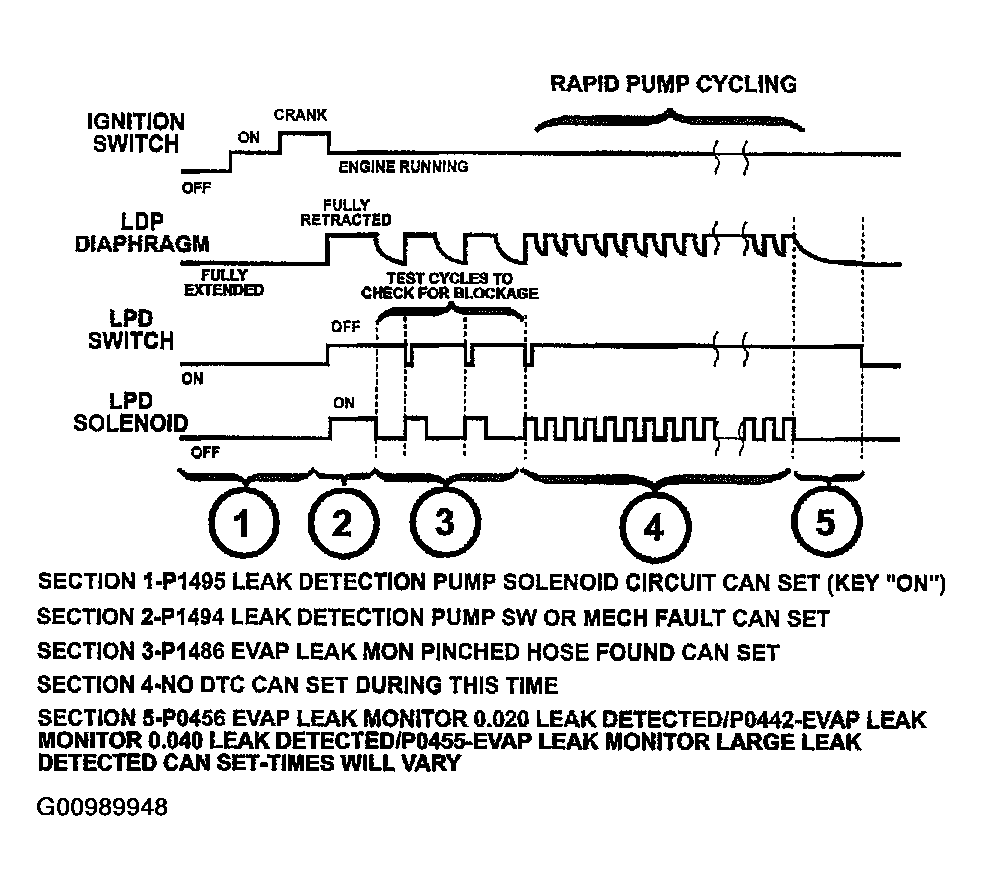

Fig 33: Identifying Pump Cycles
Courtesy of DAIMLERCHRYSLER CORP.
