Reference Value

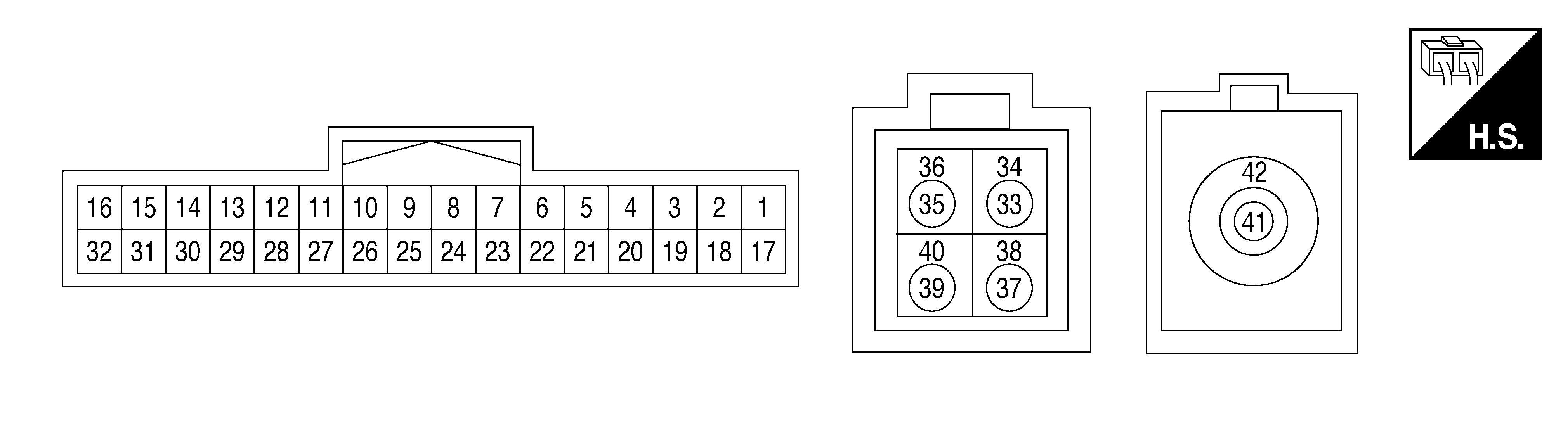

TERMINAL LAYOUT
PHYSICAL VALUES
| Terminal (Wire color) | Description | Condition | Reference value (Approx.) | ||
|---|---|---|---|---|---|
| + | - | Signal name | Input/Output | ||
| 3 (BR) | - | CAN-High | Input/Output | - | - |
| 5 (Y) | - | CAN-Low | Input/Output | - | - |
| 6 (BR) | - | CAN-High | Input/Output | - | - |
| 9 (R) | - | Mirror close signal | Input | - | - |
| 16 (B) | Ground | Ground | - | [Ignition switch ON] | 0 V |
| 17 (BG) | 16 (B) | ACC power supply | Input | [Ignition switch ACC] | Battery voltage |
| 20 (P) | - | CAN-Low | Input/Output | - | - |
| 21 (BR) | - | CAN-High | Input/Output | - | - |
| 23 (W) | - | CAN-Low | Input/Output | - | - |
| 25 (SB) | - | Mirror open signal | Input | - | - |
| 33 (B) | 34 (Shield) | LVDS (Side camera LH) | Input/Output | - | - |
| 34 (Shield) | - | LVDS side camera LH shield | - | - | - |
| 35 (B) | 36 (Shield) | LVDS (Side camera RH) | Input/Output | - | - |
| 36 (Shield) | - | LVDS side camera RH shield | - | - | - |
| 37 (B) | 38 (Shield) | LVDS (Rear camera) | Input/Output | - | - |
| 38 (Shield) | - | LVDS rear camera shield | - | - | - |
| 39 (B) | 40 (Shield) | LVDS (Front camera) | Input/Output | - | - |
| 40 (Shield) | - | LVDS front camera shield | - | - | - |
| 41 (B) | 42 (Shield) | Digital video signal (+) | Output | - | - |
| 42 (Shield) | - | Digital video signal shield | - | - | - |
