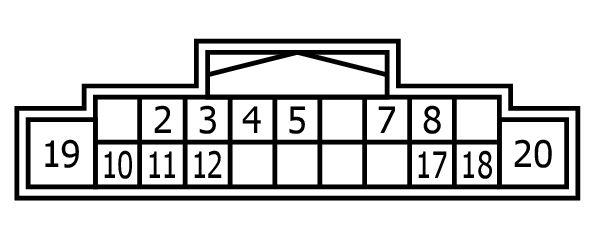

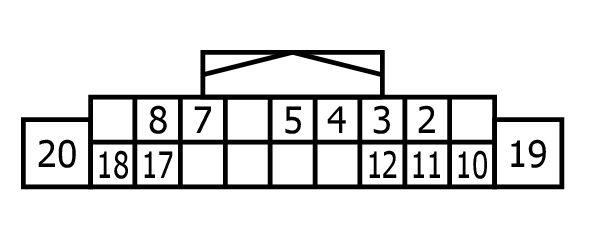

Av Control Unit Connector End View (M203)
Connector Types: NH18FW-CS2
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 2 | G | SOUND SIGNAL LH (+) |
| 3 | L | SOUND SIGNAL LH (-) |
| 4 | P | VOICE GUIDANCE SIGNAL (+) |
| 5 | LG | VOICE GUIDANCE SIGNAL (-) |
| 7 | SB | ACC POWER SUPPLY |
| 8 | BR | REVERSE SIGNAL |
| 10 | B | SHIELD |
| 11 | R | SOUND SIGNAL RH (+) |
| 12 | W | SOUND SIGNAL RH (-) |
| 17 | W | IGNITION SIGNAL |
| 18 | BR | CAMERA SWITCH SIGNAL |
| 19 | Y | BATTERY POWER SUPPLY |
| 20 | B | GROUND |
