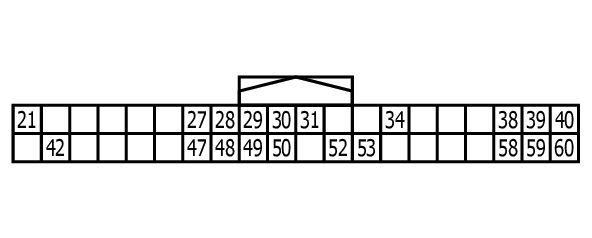

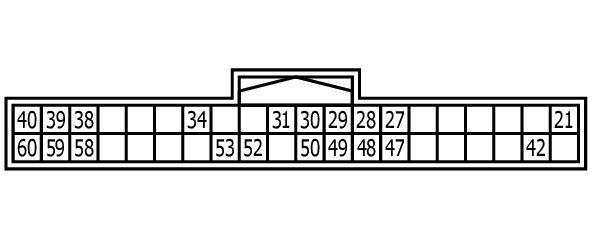

Av Control Unit Connector End View (M204)
Connector Types: TH40FW-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 21 | R | MICROPHONE SIGNAL |
| 27 | B | AUX SOUND SIGNAL RH |
| 28 | R | AUX SOUND SIGNAL GROUND |
| 29 | B | TEL VOICE SIGNAL (+) |
| 30 | SHIELD | SHIELD |
| 31 | W/B | DISK EJECT SIGNAL |
| 34 | BG | DISK EJECT SIGNAL GROUND |
| 38 | SB | AV COMMUNICATION SIGNAL (H) |
| 39 | SB | AV COMMUNICATION SIGNAL (H) |
| 40 | SB | CAN-H |
| 42 | SHIELD | SHIELD |
| 47 | W | AUX SOUND SIGNAL LH |
| 48 | SHIELD | SHIELD |
| 49 | W | TEL VOICE SIGNAL (-) |
| 50 | W | MODE CHANG ESIGNAL |
| 52 | B | COMPOSITE IMAGE SIGNAL (+) |
| 53 | SHIELD | COMPOSITE IMAGE SIGNAL (-) |
| 58 | LG | AV COMMUNICATION SIGNAL (L) |
| 59 | LG | AV COMMUNICATION SIGNAL (L) |
| 60 | V | CAN-L |
