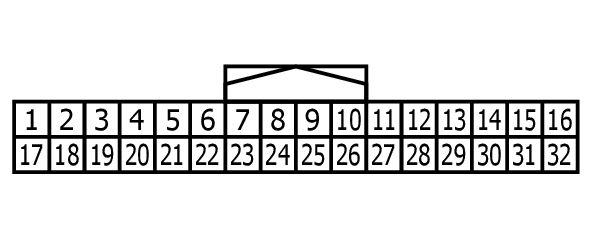

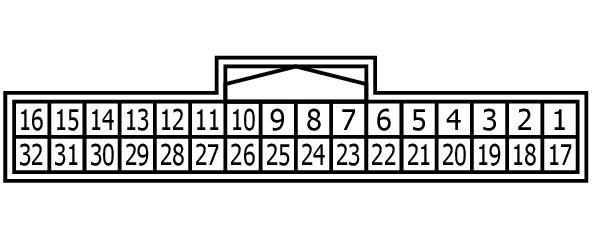

WIRE TO WIRE Connector End View (F1)
Connector Types: TH32FW-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | W | - |
| 2 | G | - |
| 3 | L/O | - |
| 4 | LG | - |
| 5 | W/L | - |
| 6 | G/O | - |
| 7 | L/R | - |
| 8 | LG/R | - |
| 9 | L/G | - |
| 10 | SB | - |
| 11 | R | - |
| 12 | Y | - |
| 13 | SB | - |
| 14 | R | - |
| 15 | O/B | - |
| 16 | SB | - |
| 17 | R/W | - |
| 18 | Y/G | - |
| 19 | BR/Y | - |
| 20 | P/B | - |
| 21 | R/B | - |
| 22 | Y | - |
| 23 | BR/W | - |
| 24 | P/L | - |
| 25 | V/R | - |
| 26 | V | - |
| 27 | G | - |
| 28 | W/L | - |
| 29 | P | - |
| 30 | BR | - |
| 31 | L | - |
| 32 | P | - |
